关于毕业设计双面印刷偶极子天线的仿真
hfss吧
全部回复
仅看楼主
level 1
空折无花 楼主

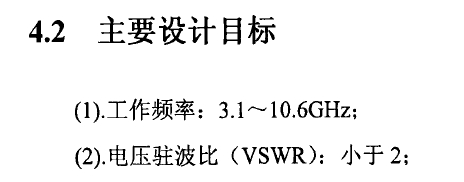

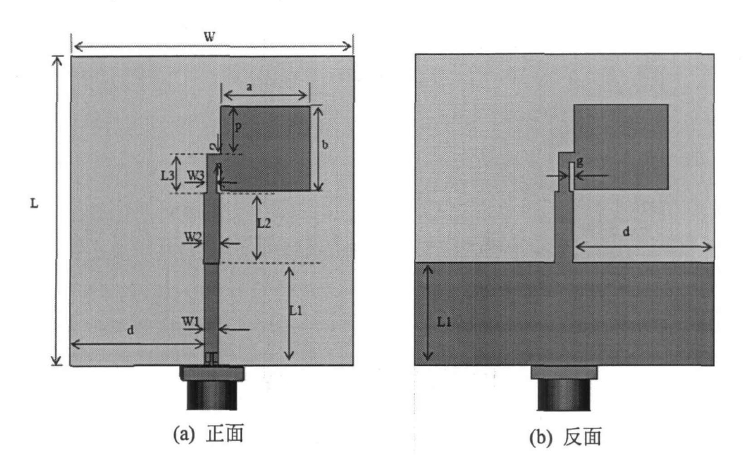

这是我找的大论文的模型和技术指标
2020年04月21日 16点04分 1
level 1
空折无花 楼主

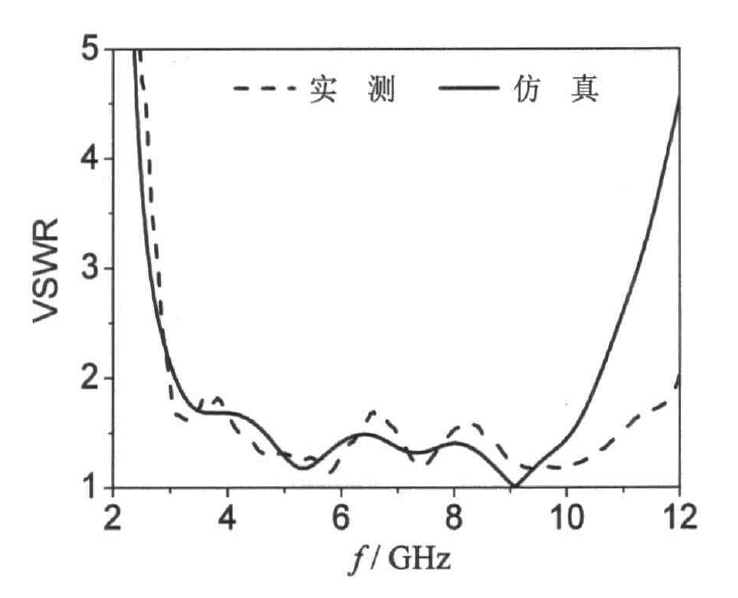

这是论文中的仿真结果
2020年04月21日 16点04分 2
level 1
空折无花 楼主

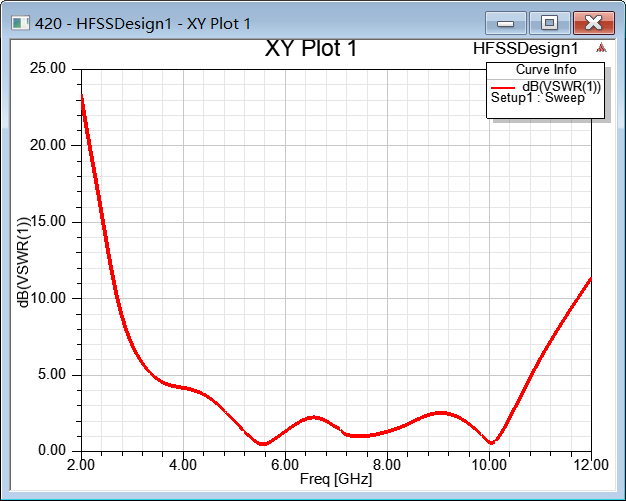

这是我自己做完的仿真结果。
现在有两个问题。
1、9ghz附近的驻波比比2高一点点,我应该怎么调参数才能压下来一点。
2、为啥我自己的仿真结果整体比论文里的结果往高频率(右)飘呀
求大佬解惑。。搞很久解决不了
2020年04月21日 16点04分 3
扫描分析,a和b,可以调整频率
2020年04月30日 09点04分
@倒了的醋瓶 我优化了这两个参数,还是没有达到论文里的仿真结果
2020年04月30日 12点04分
level 1
这个仿真我们有办法,我来写,加我数字
2020年04月22日 00点04分 4
level 8
再调一下,类似于对重的超宽带天线
2020年04月22日 07点04分 5
大佬你看2楼和3楼的图,为啥我的驻波比曲线整体往高频率偏啊
2020年04月22日 08点04分
level 11
看你的用板子和论文里面的一样不,有差异很正常
2020年04月30日 10点04分 7
论文里只说了馈电常数,没说材质。
2020年04月30日 12点04分
回复 SD*你没道理 :频漂一点很正常,调回来就行了
2020年04月30日 14点04分
level 1
大哥,你这驻波比纵坐标0-20,别人是1-4,应该是你只是曲线形状一致,驻波比整体都高了很多
2020年08月08日 05点08分 9
level 8
还需要设计吗
2020年08月23日 02点08分 10
