联发老黎
楼主

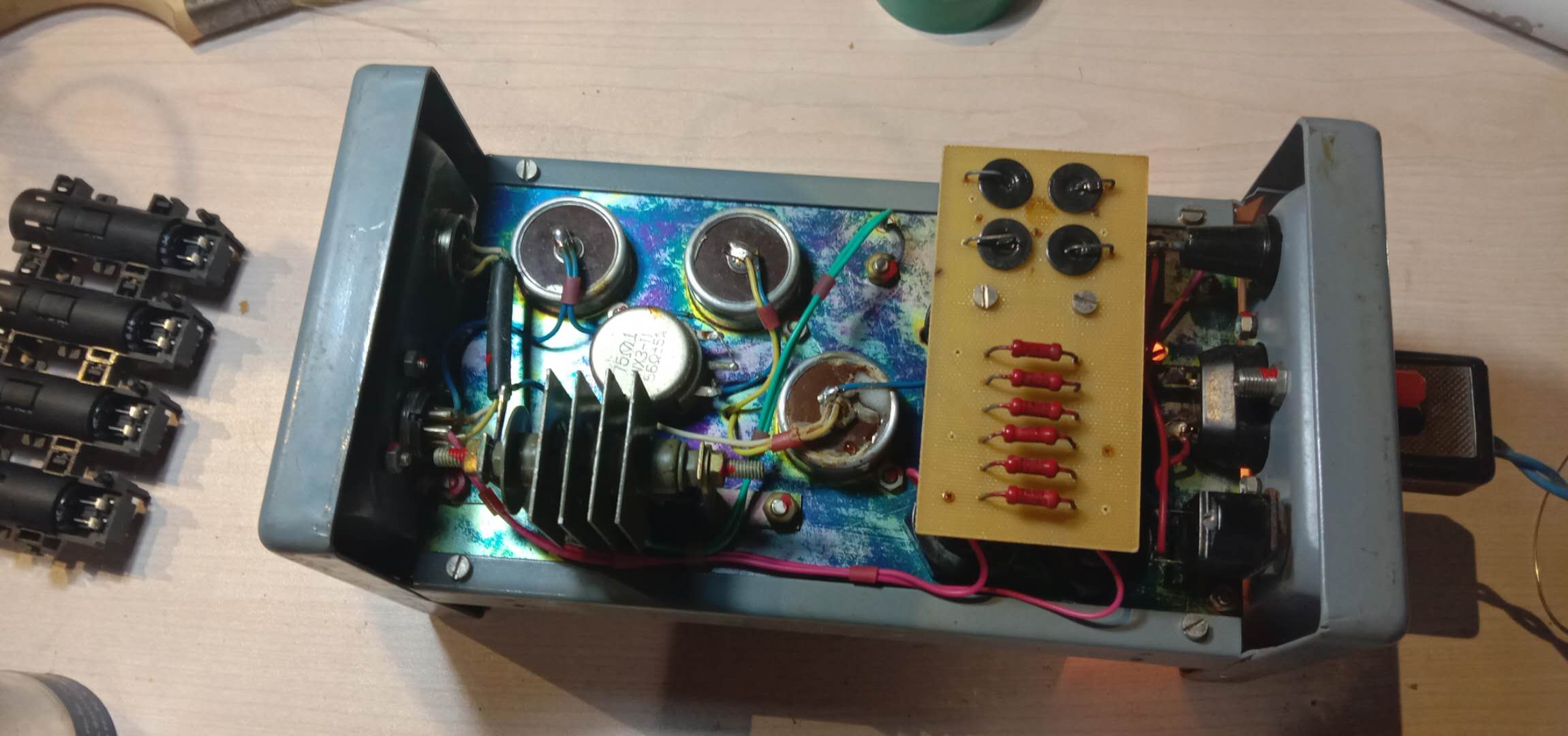

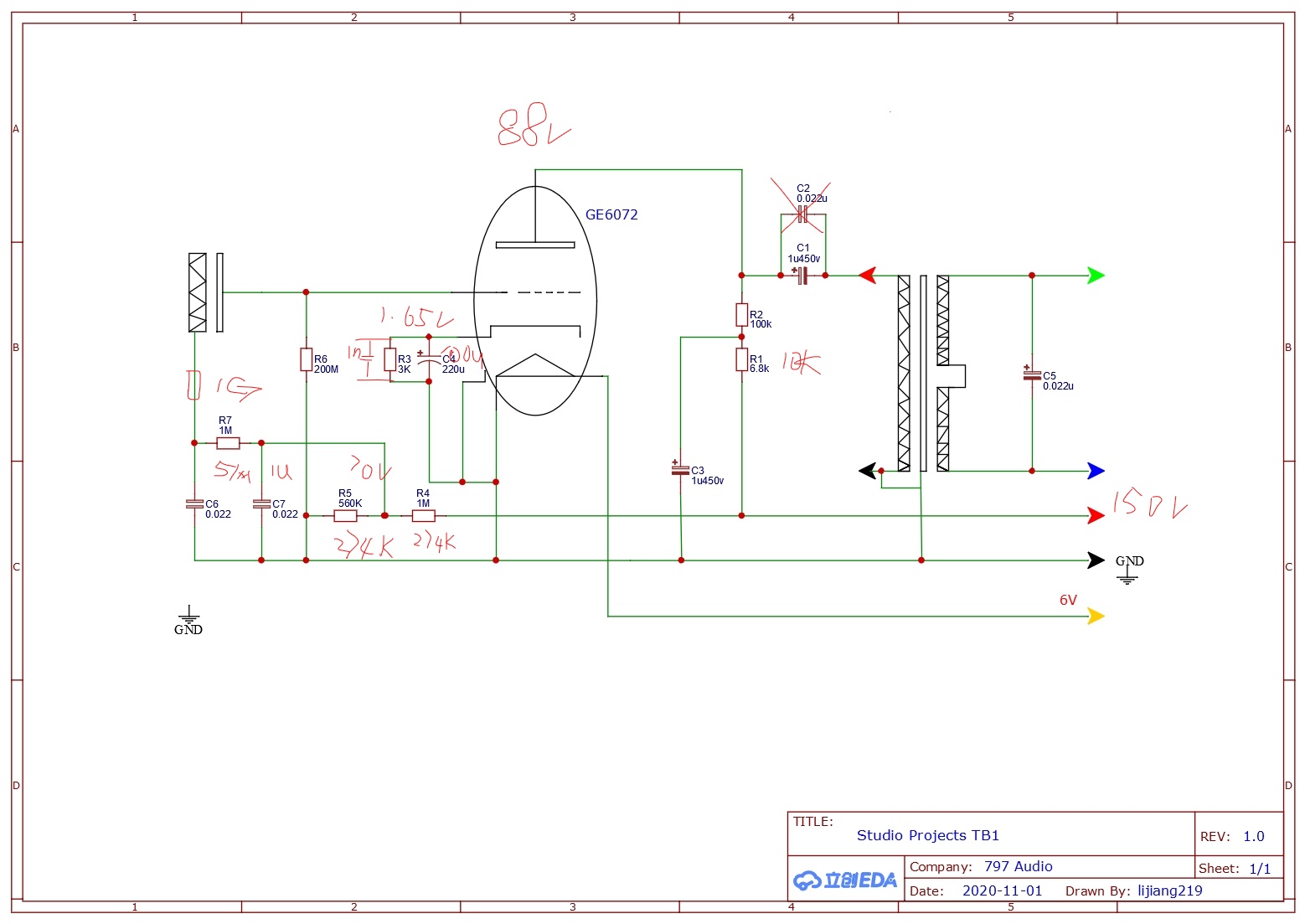

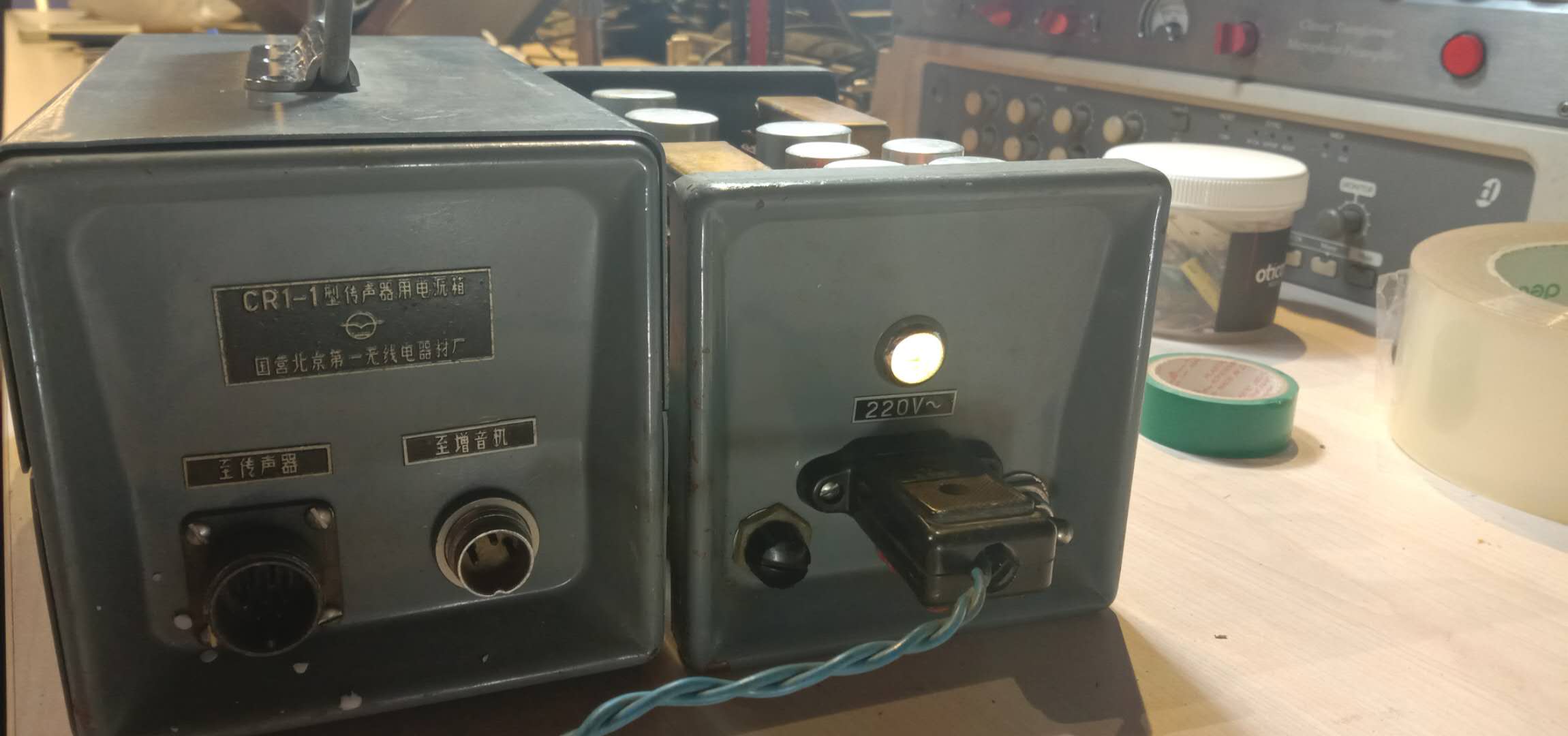

TB1用DJ8电源200V的B+，阳极电压太高，导致毛刺感重，低频也少，U95是150V的，C12是120V，我把闲鱼上的两个CR1-1的电源拿下了，用来改造成120V的B+电压，到时候三种电压都可以比较一下，B+降低电子管的输出阻抗也会低些，U47的变压器是7：1，导致U47n上的13CW4都和它匹配不好，VF14不好找，所以目前复刻U47的话FET电路成了最佳选择，这个情况部分老外研究者认为是变压器阻抗匹配不良，我看老外卖变压器时会有一个卖点，是装在中国产话筒上，改善频率响应，可惜海淘玩不转，如果是多几个人组团海淘，不到一千元一只变压器还是很划算的，闲鱼有人卖过，3000一只，别人是用来赚钱，不是分享。
2020年11月04日 16点11分
95
level 7
level 7
level 7
联发老黎
楼主

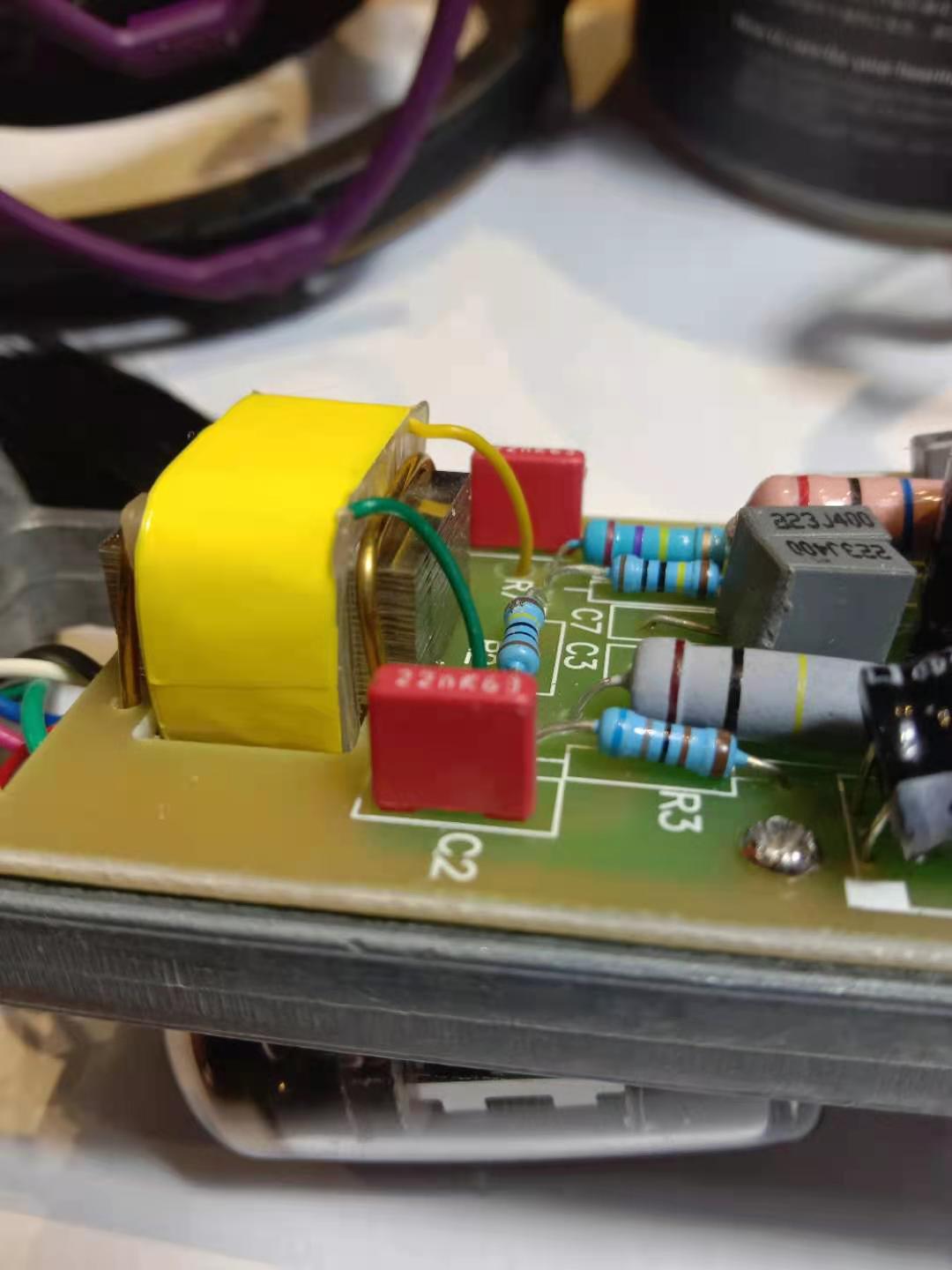

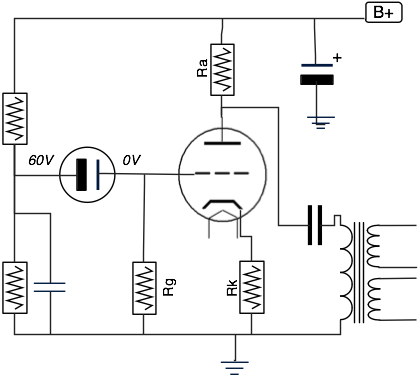

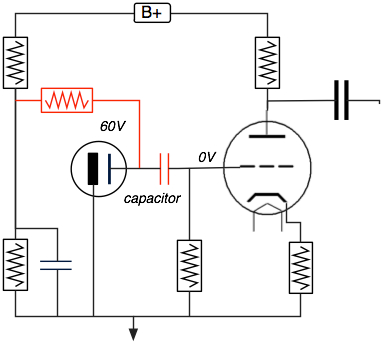

豪华之声国内版第二版电路图，红色标记的元件和第一版不同，R3的变化是降低极化电压，图中73.5V忘记修改，应该降到60V左右，这时灵敏度会变低一点点，听感上会觉得暖些，但是对细微的声音的收录会差些，模糊就会显得温暖，清晰显得冰冷。R6和R10的变化会影响音色，是根据改变极化电压后做出的调整，大阻值的电阻我们手上的万用表是无法准确测量的，这个部位的会使用几颗大阻值的电阻，很多都是接地的，这么大的阻值，最灵敏的表都测不到电流，计算也失去意义，因为这是超高阻抗的地方，用大阻值电阻其实是当成电容用的，在前端调整音色，需要在无响室中反复验证，这就是DIY的痛点。纽曼和797的低切和衰减都是在前端完成的，ISK是在放大器的后端，可以用计算来完成，这就是技术壁垒。
2021年03月24日 10点03分
105
level 7
level 7
level 7
level 7
level 7
联发老黎
楼主

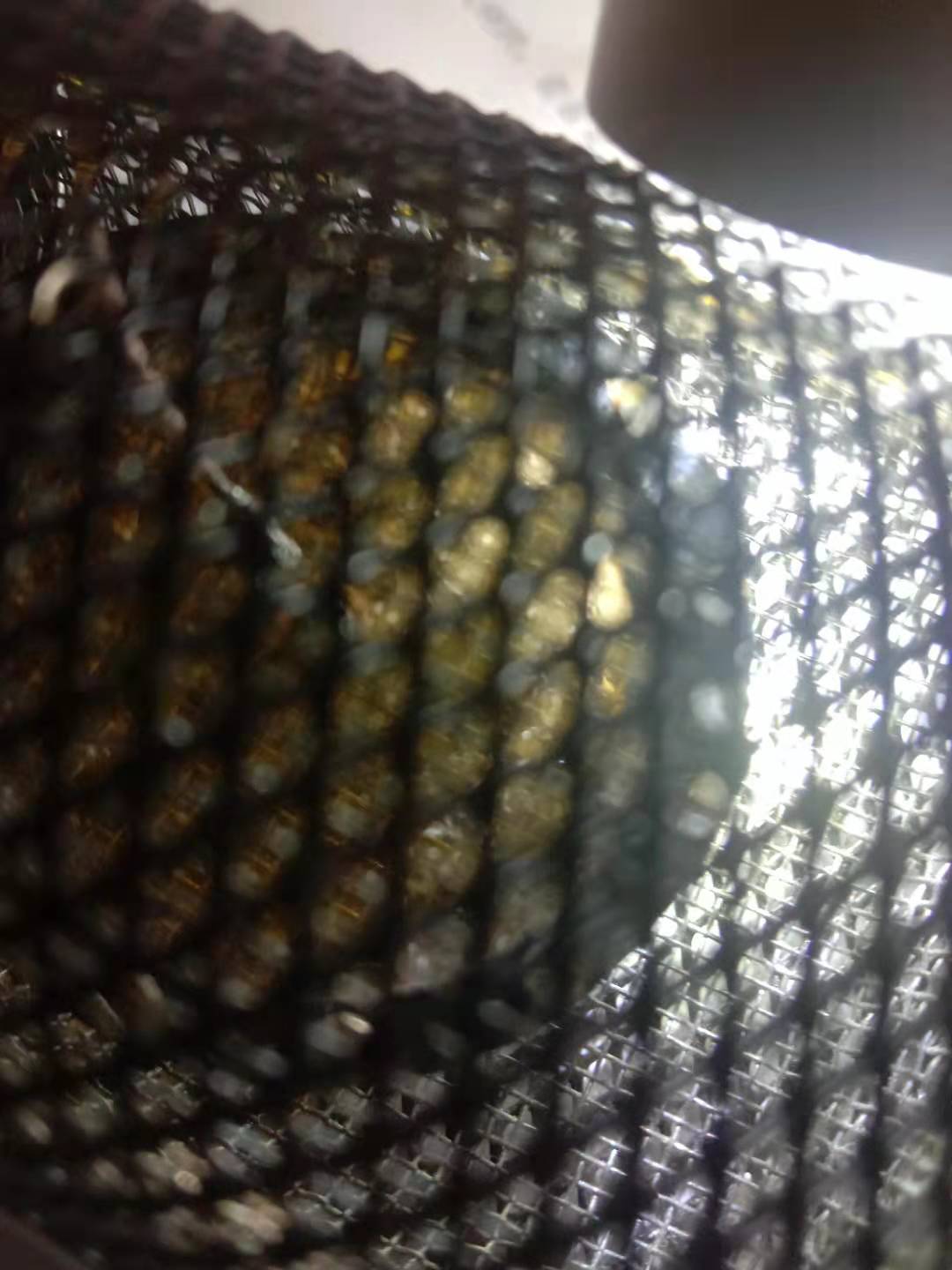

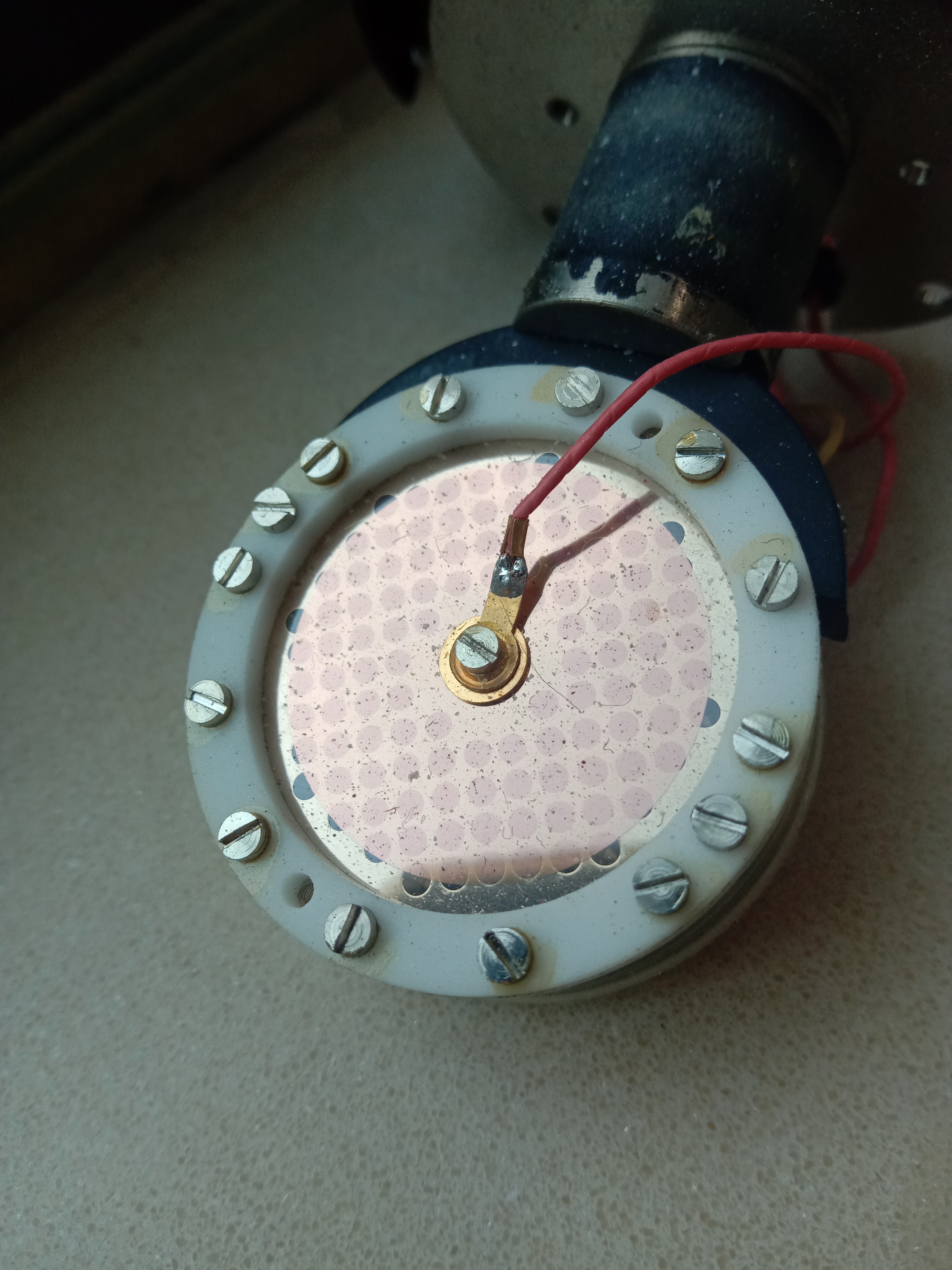

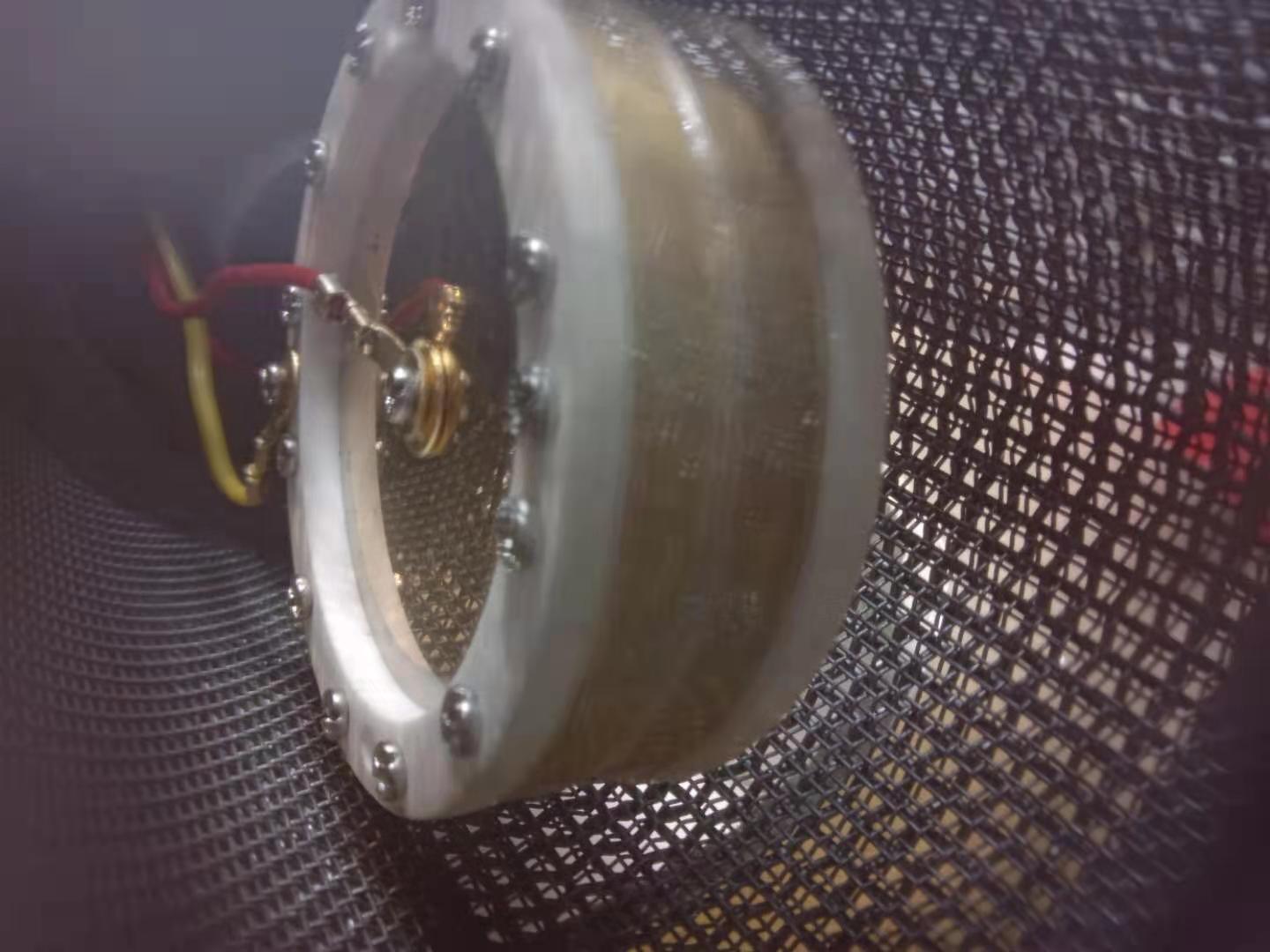

振膜完美，只是很脏，原主人非常不爱护，用化妆用的软毛刷清洁，标签写着是2000.7月，到现在20多年了，797自制的振膜，和早几年用东德纽曼提供的膜比，光泽度和蒸金工艺都好很多，估计是纯度更高的黄金和更先进的工艺，老纽曼的塑料膜是PVC材质，这个是3M公司提供的马勒膜，在外网上了解到，现在的新87也是用马勒膜了，光泽度上看，也是高纯度的黄金，再翻看老87，光泽度就不如这个新的，，，，，，音色肯定是有区别。
我把清洁前后的图放上来对比一下。
2021年07月30日 08点07分
115
我把清洁前后的图放上来对比一下。
老外有视频是用蒸馏水清洗的，在陶瓷振环的新工艺极头上可以这么做，因为是用胶水封上了的，但是这么多年了，胶水是否有裂缝我们无法用眼睛观察到，所以还是别冒险，多几颗灰尘很正常，只要是正常使用的话筒都会有，手欠的事情别去做。
2021年07月30日 08点07分
安装好后上电听，没啥问题，再继续开机几个小时，观察一下，然后再和87对比录同期声听听。
2021年07月30日 08点07分
NT2我用过，感觉比TLM103还要次一点。上次录音和U87并排摆放，差距太大了。好好奇如果强行给NT2加个1:1的变压器会不会好听些。看到国外有用RK87的音头代替原装的。
2021年07月31日 15点07分
level 7
联发老黎
楼主

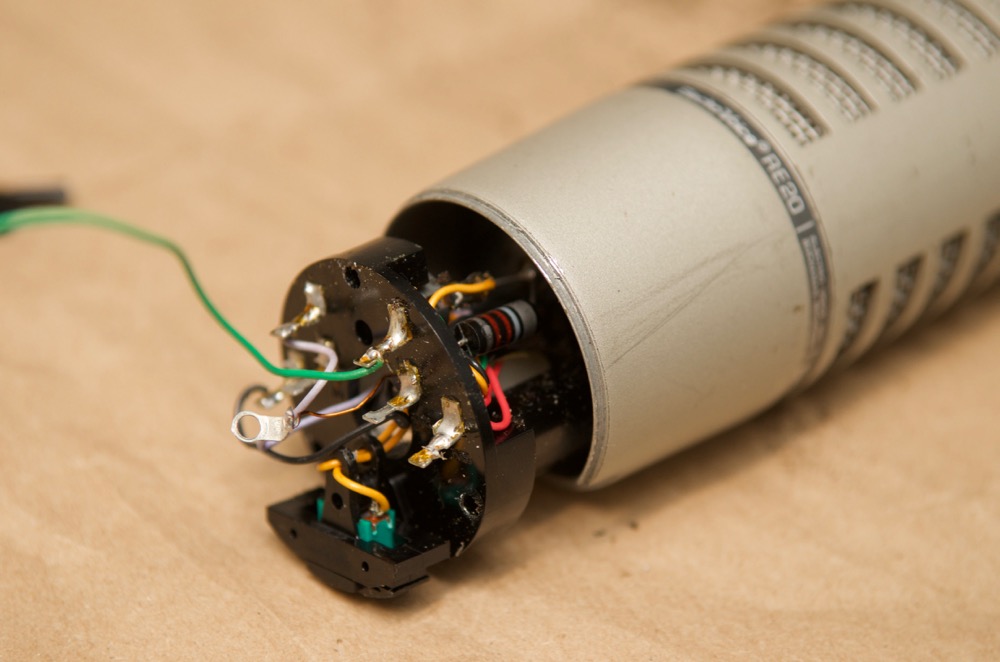

NT2一直没有进展，因为我不会计算，得找朋友帮忙，，，，，，之前买了两个有故障的RE20和一个RE20的咪头，这几天在尝试修复他们，因为需要一个不常见的内六角扳手，和一些特殊的海绵，没找齐全，现在是分解状态，正好拍几张照片放上来，，，，，，顺便聊聊这只话筒。

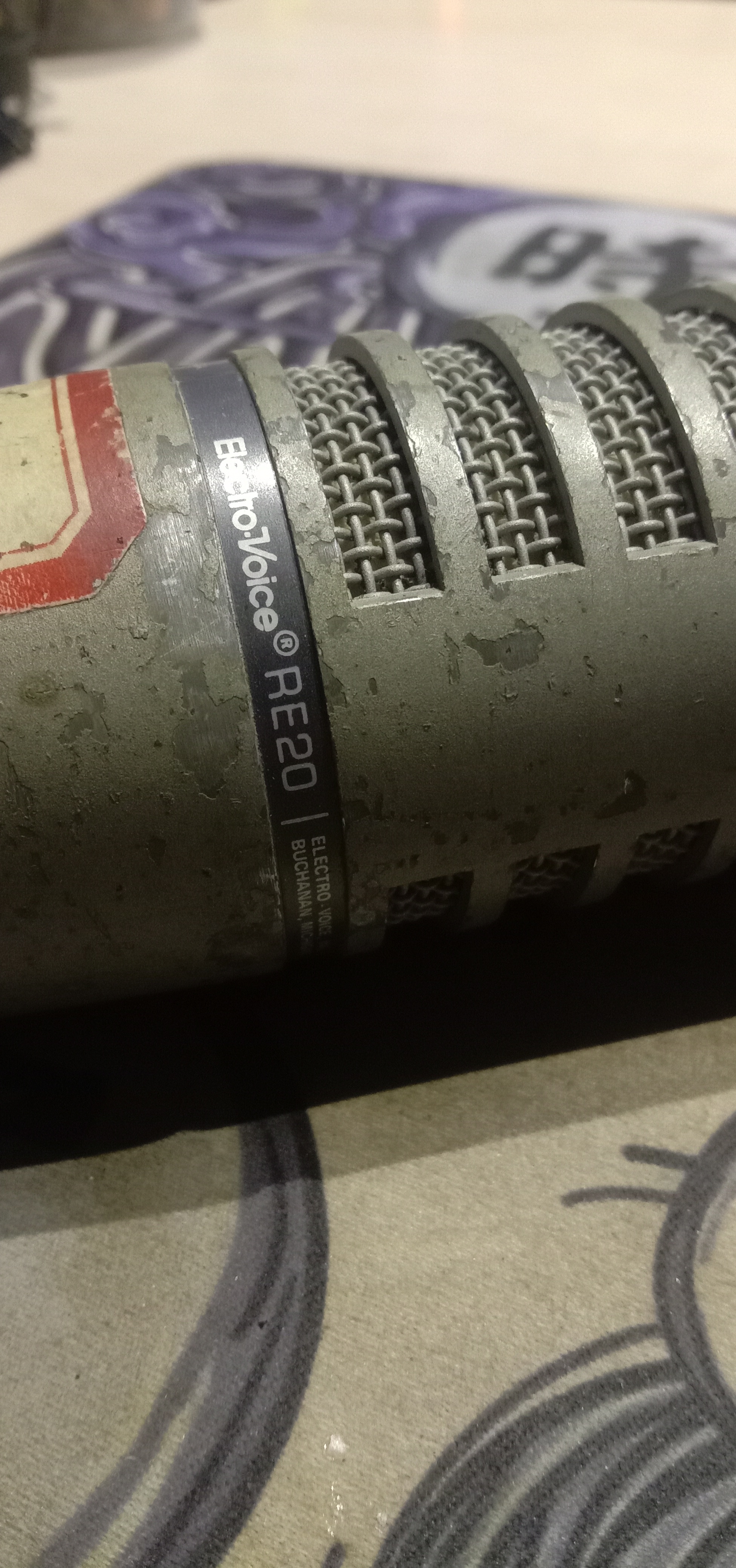

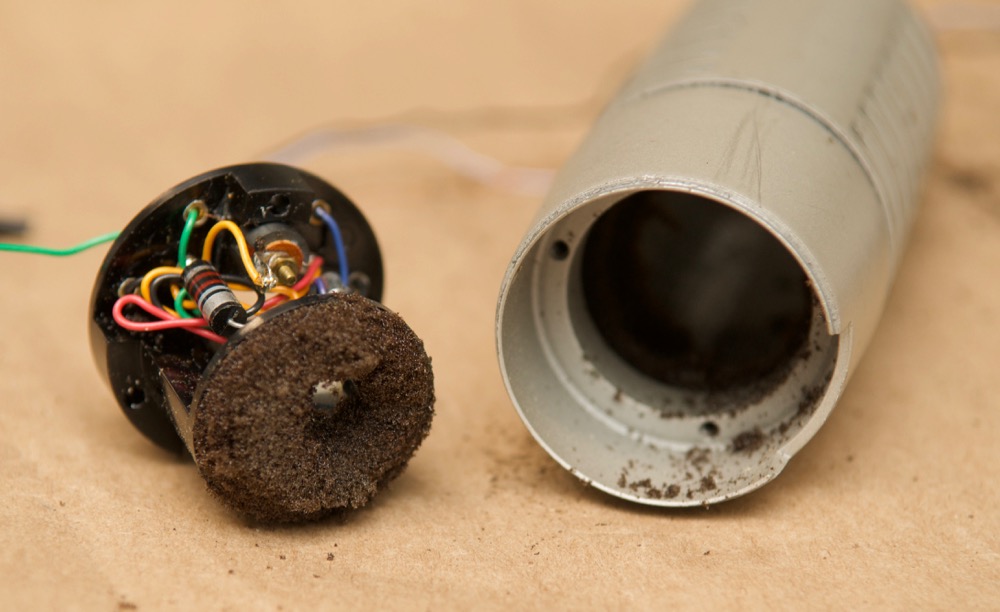

RE20定义了广播播音的音色，所以是一只开宗立派的话筒，后来的RE27和RE320做了改进，有了更高灵敏度和更敏捷的音色，但是还是无法取代RE20，后来生产的RE20因为变压器厂家倒闭，所以音色和老的有区别，老的因为当年的海绵材料降解成粉末，只要到了年限无一例外变成松动，有晃荡的情况，我这话筒都是电台使用的，被认为是坏了，大多数都被淘汰，少量流入二手市场，因为很多人不知道如何拆卸，很多经典的RE20被扔掉，所以我觉得有必要搞一个贴子来挽救这批不可再生的话筒。下面的图有些是网图，因为我的手机拍照功能不好。

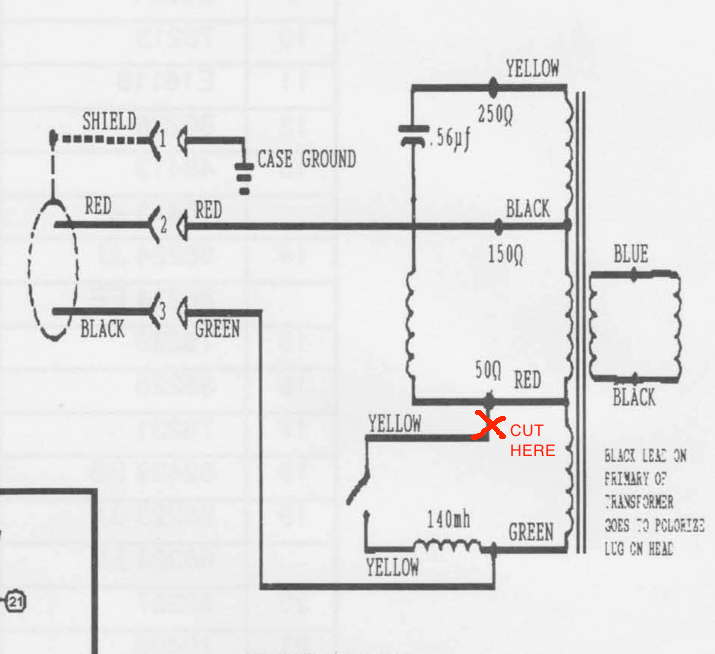

上面这个电路图是RE20专利的低音增强电路，很多人以为是低切，低切是电容接地线，这个是电感接变压器，不一样的结构，我看老外都说不要开启这个功能，因为会很糊，这个话筒本来就是贴近嘴巴说话，午夜电台，温暖的音色，近讲效应本身就会影响清晰度，再增强低音就不好了，我的话筒修复后实验结果也是这个支持看法。

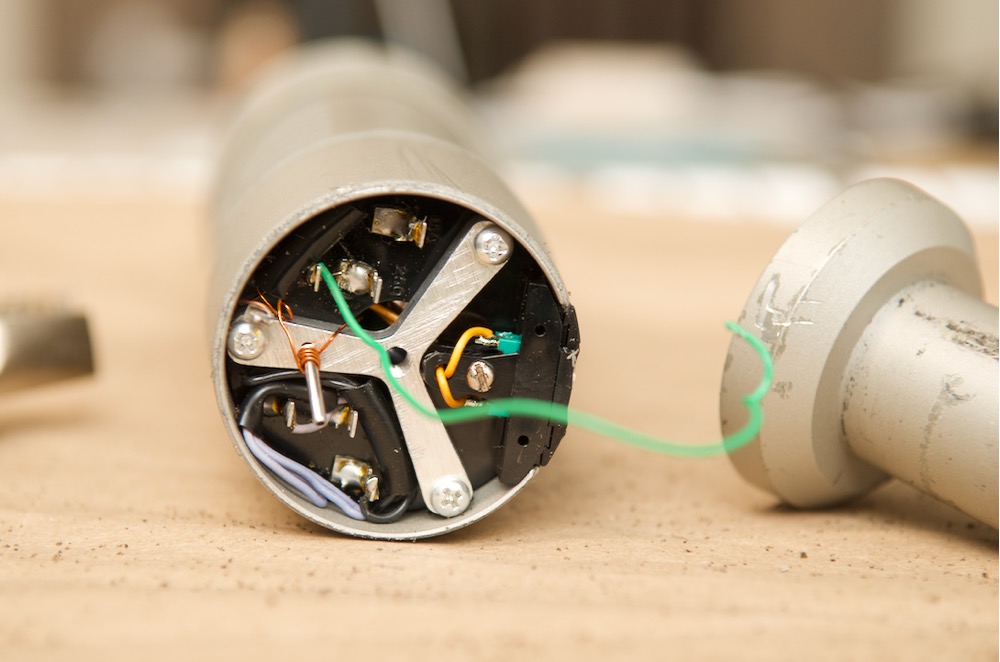

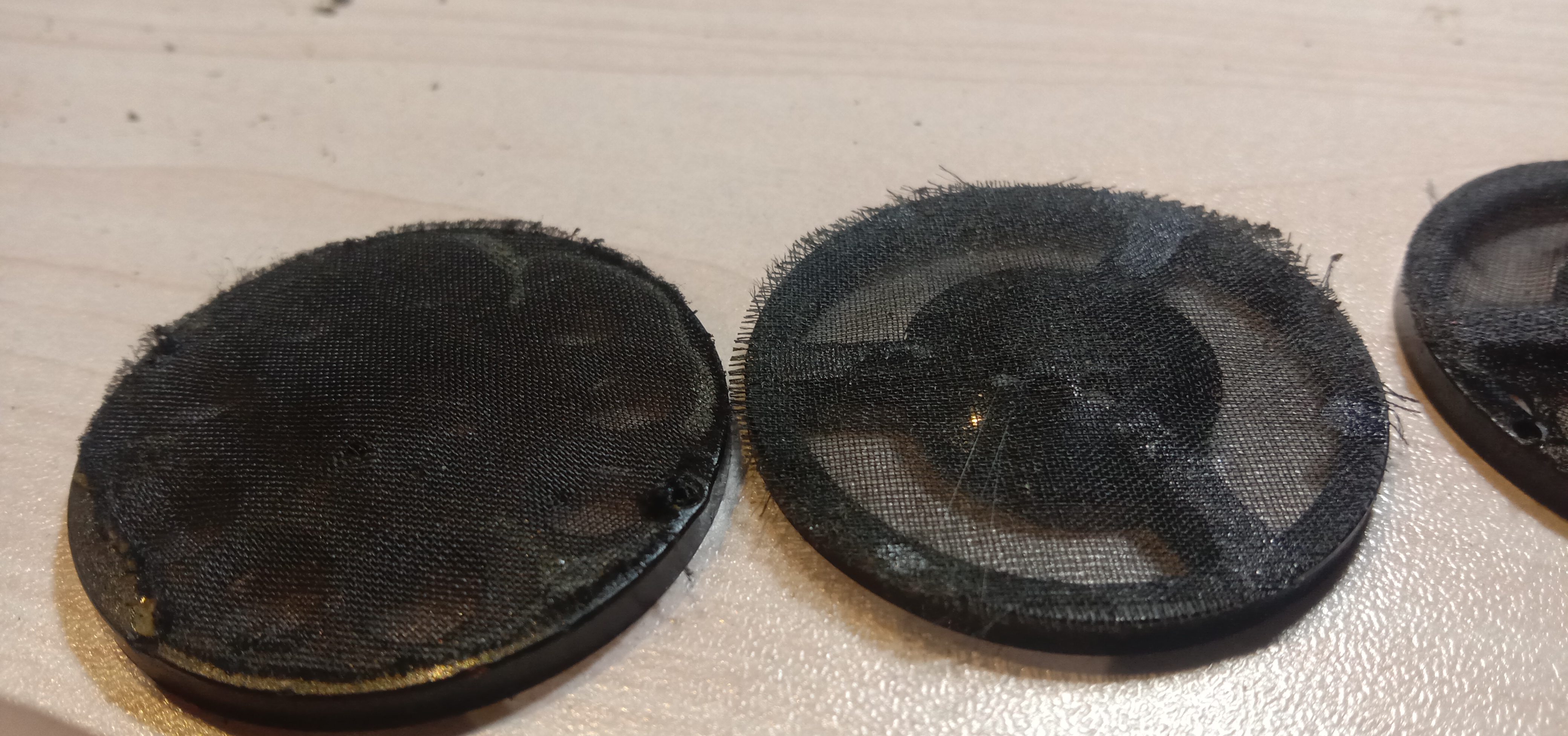

下面是我的图片。因为国内买不到配套的原厂海绵，我只好自己拼凑了。

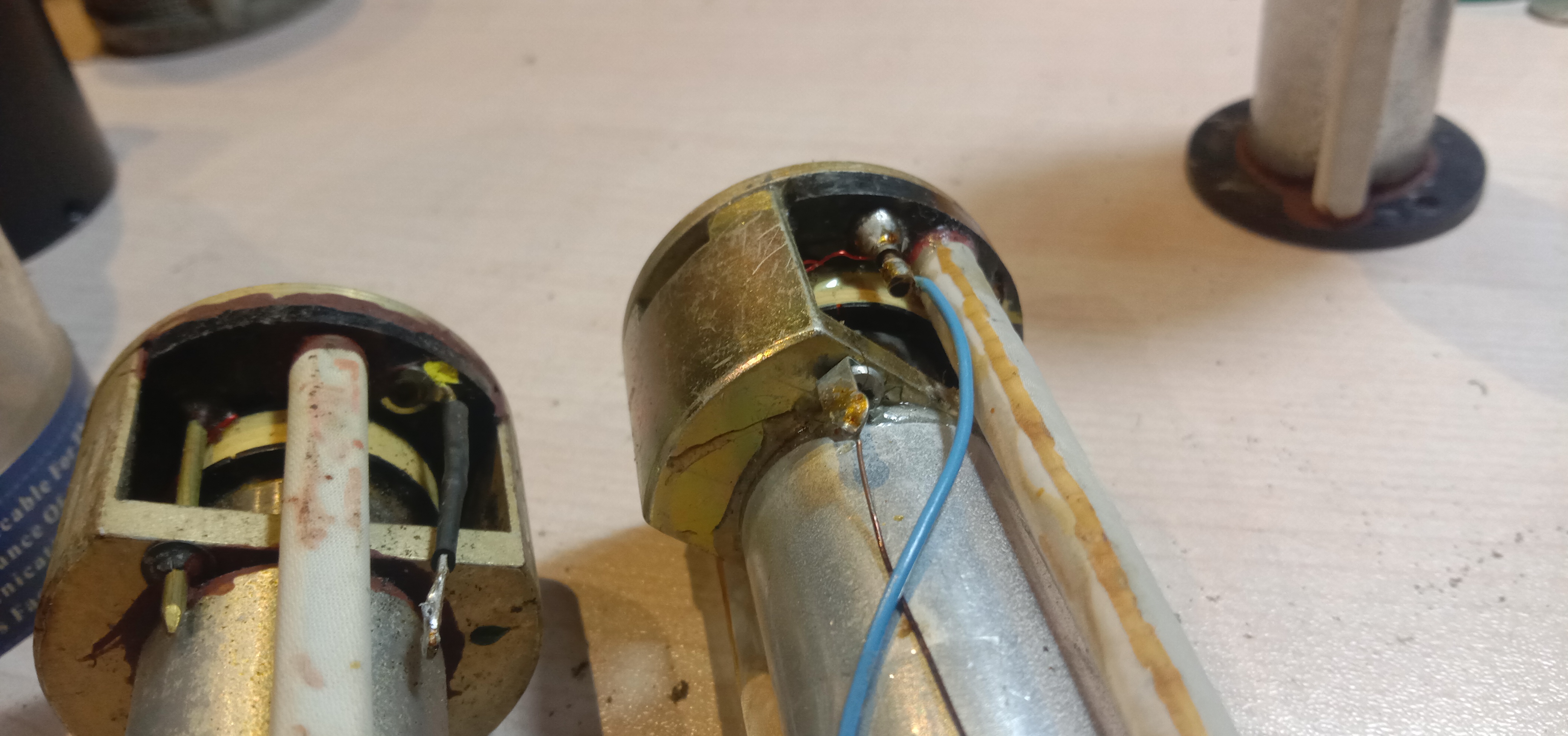

上面这个图是振膜情况，中间的是别人换下来不要的振膜，是红色线圈，故障是中间黑色塑料片松动，日后我会修复它，两边是绿色线圈，年代更老，状态完美，拆下来清理黑色粉末。因为这个话筒太经典，老变压器厂家早就倒闭，后期版本换了变压器，音色变了，外观上区别就是新版本商标后面没有哪个小的带圆圈的R，低音增强开关刷了白色，内部是PCB板，声音更接近RE27和320，说实话已经不是经典了。
2021年09月06日 08点09分
118
RE20定义了广播播音的音色，所以是一只开宗立派的话筒，后来的RE27和RE320做了改进，有了更高灵敏度和更敏捷的音色，但是还是无法取代RE20，后来生产的RE20因为变压器厂家倒闭，所以音色和老的有区别，老的因为当年的海绵材料降解成粉末，只要到了年限无一例外变成松动，有晃荡的情况，我这话筒都是电台使用的，被认为是坏了，大多数都被淘汰，少量流入二手市场，因为很多人不知道如何拆卸，很多经典的RE20被扔掉，所以我觉得有必要搞一个贴子来挽救这批不可再生的话筒。下面的图有些是网图，因为我的手机拍照功能不好。
上面这个电路图是RE20专利的低音增强电路，很多人以为是低切，低切是电容接地线，这个是电感接变压器，不一样的结构，我看老外都说不要开启这个功能，因为会很糊，这个话筒本来就是贴近嘴巴说话，午夜电台，温暖的音色，近讲效应本身就会影响清晰度，再增强低音就不好了，我的话筒修复后实验结果也是这个支持看法。下面是我的图片。因为国内买不到配套的原厂海绵，我只好自己拼凑了。
上面这个图是振膜情况，中间的是别人换下来不要的振膜，是红色线圈，故障是中间黑色塑料片松动，日后我会修复它，两边是绿色线圈，年代更老，状态完美，拆下来清理黑色粉末。因为这个话筒太经典，老变压器厂家早就倒闭，后期版本换了变压器，音色变了，外观上区别就是新版本商标后面没有哪个小的带圆圈的R，低音增强开关刷了白色，内部是PCB板，声音更接近RE27和320，说实话已经不是经典了。
