求助,IR2110制作的全桥逆变
zvs吧
全部回复
仅看楼主
level 1
帅帅_哄哄 楼主

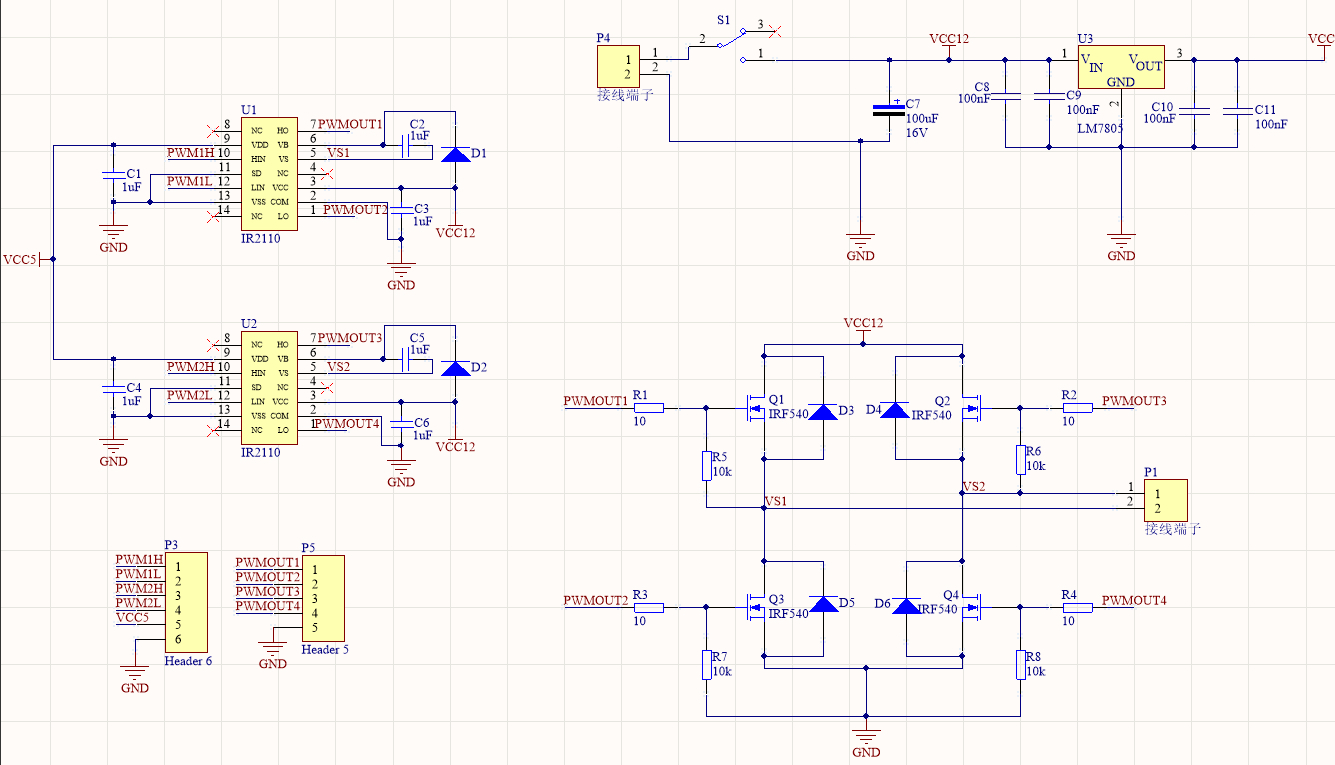

请问为什么两个IR2110都很烫,测试LO和GND有正常输出,而HO和VS却没有输出,下管已经导通但自举电容两端没电压,应该是没有自举成功,附电路图,求大神分析[泪]
2019年12月17日 16点12分 1
level 13
2110可以做全桥?
2019年12月17日 22点12分 2
可以
2019年12月18日 00点12分
身边已经有成功的了😂
2019年12月18日 00点12分
当然可以啊[滑稽]
2019年12月23日 11点12分
level 1
帅帅_哄哄 楼主
我的自举电容是不是应该换成10uf的电解电容?
2019年12月18日 01点12分 7
level 14
你确定下是不是2110已经坏了
2019年12月18日 03点12分 10
不是,2110拆下插另一组插座上好使
2019年12月18日 03点12分
@帅帅_哄哄 管子的gs有没有问题
2019年12月18日 03点12分
@帅帅_哄哄 如果下管导通了,自举电容上不应该没有电压,然后你看看两个驱动地和工作的地有没有接一起
2019年12月18日 03点12分
@世界级🌚可爱 换了好几次管子了😂...下午再试试吧现在也没法测(主要担心我这个原理图是不是有问题)
2019年12月18日 03点12分
level 14
然后你示波器有没有
2019年12月18日 03点12分 11

2019年12月18日 03点12分
level 13
示波器看栅极波形
2019年12月18日 04点12分 12
level 8
你的VS接到MOSFET桥的输出没有,不接没回路当然不行。你的原理图就没接上。另外,检查自举二极管是否击穿,检查上桥臂MOSFET栅极是否击穿。
2019年12月18日 12点12分 13
level 1
帅帅_哄哄 楼主
已经解决,谢谢各位提供帮助的大佬[哈哈]
2019年12月18日 16点12分 14
@侦哲优论 板子mos引脚gd反了[黑线]
2019年12月19日 01点12分
啥问题,怎么弄得?
2019年12月19日 00点12分
@帅帅_哄哄 。。。
2019年12月19日 03点12分
level 13
gd引脚都能反,[喷][喷][喷][喷]一般都是gds排列的(从左到右数)
2019年12月19日 04点12分 15
主要是之前更新pcb的时候,我把7805的封装改为123,他俩封装名字都是to220结果把mos的也改掉了,改完我也没检查一下就打样了...还好找到原因了[笑尿]
2019年12月19日 05点12分
你口口声声的自信真是信不得,下次这种思维定势陷阱说不定能搞你几天信不信。你还缺少人生经验。故障分析思路:现象发热无输出->短路引起->测量MOSFET是否击穿->若未击穿->检查驱动IC高边驱动部分是否短路损坏。搞定它只需要几分钟,你这个就是MOSFET接错使得驱动器的负载不是
2019年12月19日 10点12分
容性的,而是一直耗电,自举电压当然无法建立,同时又很大的驱动电流所以IC发热。
2019年12月19日 10点12分
level 8
现在怎么样,你的逆变器如何?
SPWM是啥方案,MCU编程实现还是如同EG8010的ASIC?
2019年12月19日 10点12分 16
单片机编程,输出波形见下
2019年12月19日 10点12分
level 1
帅帅_哄哄 楼主
2019年12月19日 10点12分 18
这个系统你闭环了吗,有没有波形反馈电路修正输出失真。如果没有带大负载特别是非纯电阻负载波形是不是会失真很大?现在这个波形还不错,是空载或者轻载测得吗。
2019年12月20日 01点12分
@笑叹千年沧桑 开环,课程设计(已经属于做的最复杂得了[笑尿])这是空载,轻载也一样,就电压幅值掉一点点,看下图
2019年12月20日 01点12分
@帅帅_哄哄 可以,课程设计以完成任务为先。
2019年12月20日 10点12分
