cnc shield v3 如何接停止位/限位开关
arduino吧
全部回复
仅看楼主
level 11
Y-A-K-E 楼主

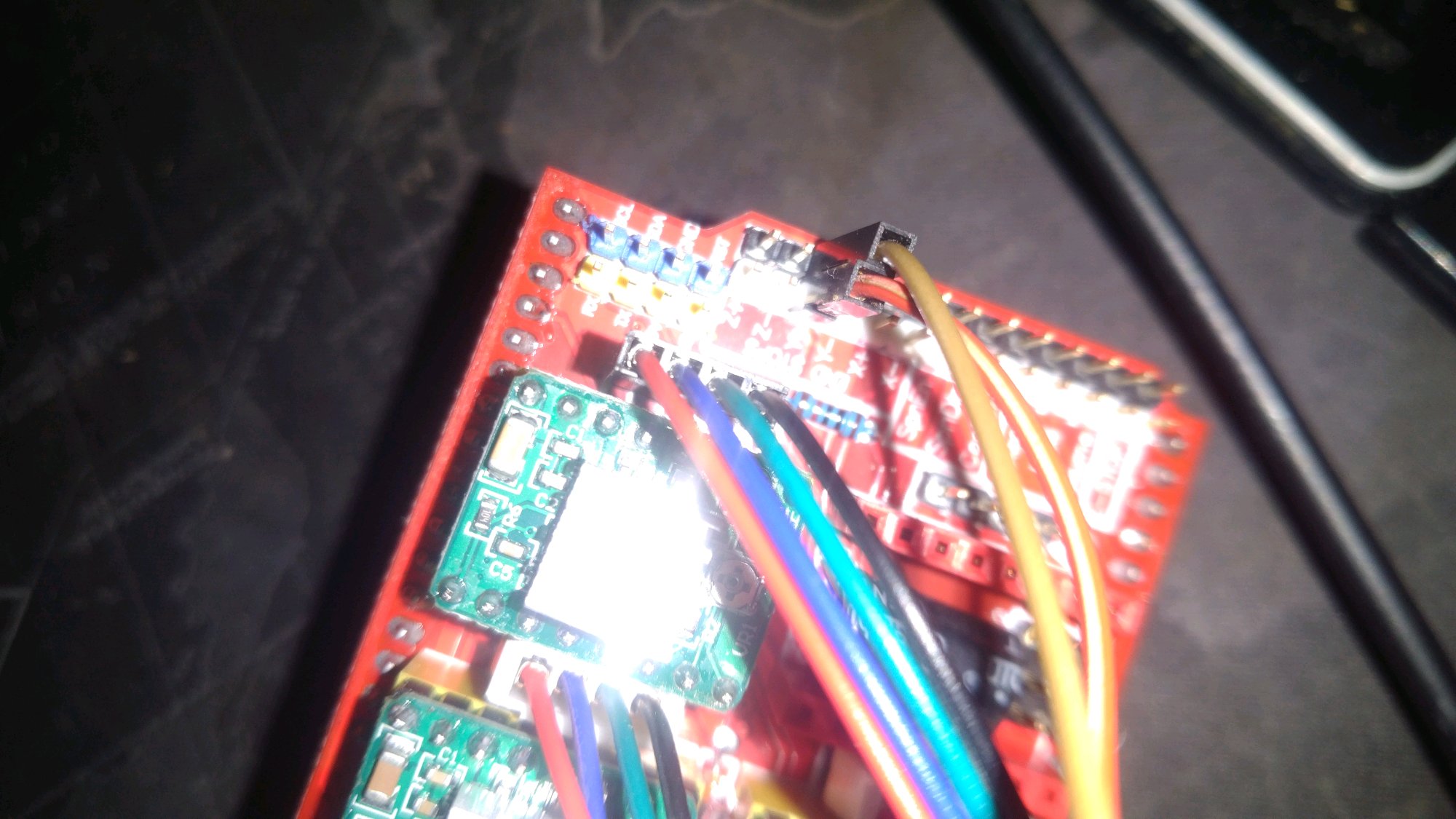

g代码已经能跑了，步进电机驱动正常。
可是停止位没用。
板子上有个E-STOP这个好像是急停的，这个有效。按了或者短接是会停下来的
可是板子上 ±x y z停止位接了没用，直接短接也不生效。
请问是什么情况。
2019年12月13日 10点12分 1
level 11
Y-A-K-E 楼主
网上找到一个图.
但是我按这样接是无效的.直接短接也不会停止.
(不过我的v3板子右下角 只有2pin 不是这里3pin有高低电平之分)
2019年12月13日 10点12分 2
level 1
魔力再现520
我也为这个事伤脑壳
2020年04月27日 14点04分 3
level 1
华慧达科技
你好，看到你弄的CNC shield 驱动板，里面支持G指令的程序能共享或者卖给我一份吗？我现在用UNO底板加上这个4988驱动板，想控制步进电机。
2020年07月22日 01点07分 5
Y-A-K-E
[无效] github GRBL开源.GRBL控制程序也是开源.免费.自己曲找
2020年07月22日 04点07分
level 1
泣血蝇虫恨
楼主,你这个问题解决了吗
2020年08月28日 07点08分 6
level 2
andyliulin521
楼主同求
2021年02月04日 02点02分 8
level 1
冰点の炎龙
看电路板好像+和-是连在一起了，接两个常闭开关，只有两个同时按下才会开路了。
2021年04月08日 12点04分 9
level 1
蓝魔精灵小Q
看看固件有没有开启硬限位
2021年05月07日 18点05分 10
level 2
sudugfuaygfiua
感觉可能是程序里没有跟限位相关的代码。这个限位可能是需要用程序去把限位开关信号跟程序运行关联起来的
2022年01月22日 18点01分 11
level 1
284475356
限位就相当于按了一下开关，黑色的针全部是GND，接一根公共端出去就可以了，x+和x-、y+和y-、z+和z-，分别对应arduino板的9,10,11针脚，知道针脚了，根据arduino代码，相当于按一下开关就写一下电机停止的代码就可以了
2023年02月24日 03点02分 13
a18065526766
很奇怪，只要我一接上D9 D10 立马触发限位器的LOW 但是D11不会知道这是怎么回事吗
2026年04月28日 03点04分
level 1
lencc
白色对应c，黑色对应nc，红色对应no。
c接x+/x-，nc接3v，no接ged。程序设置为低电平运行停止指令。
2024年01月04日 13点01分 14
lencc
c，nc，no微动开关对应的引脚
2024年01月04日 13点01分
lencc
不过要碰到限位开关停止的话，就需中断程序。不过uno的外部中断只有2、3引脚支持。
2024年01月04日 13点01分
