revit平面视图中看不见梁，三维视图中能看的见，网上说的放
revit吧
全部回复
仅看楼主
level 1
a85512396 楼主

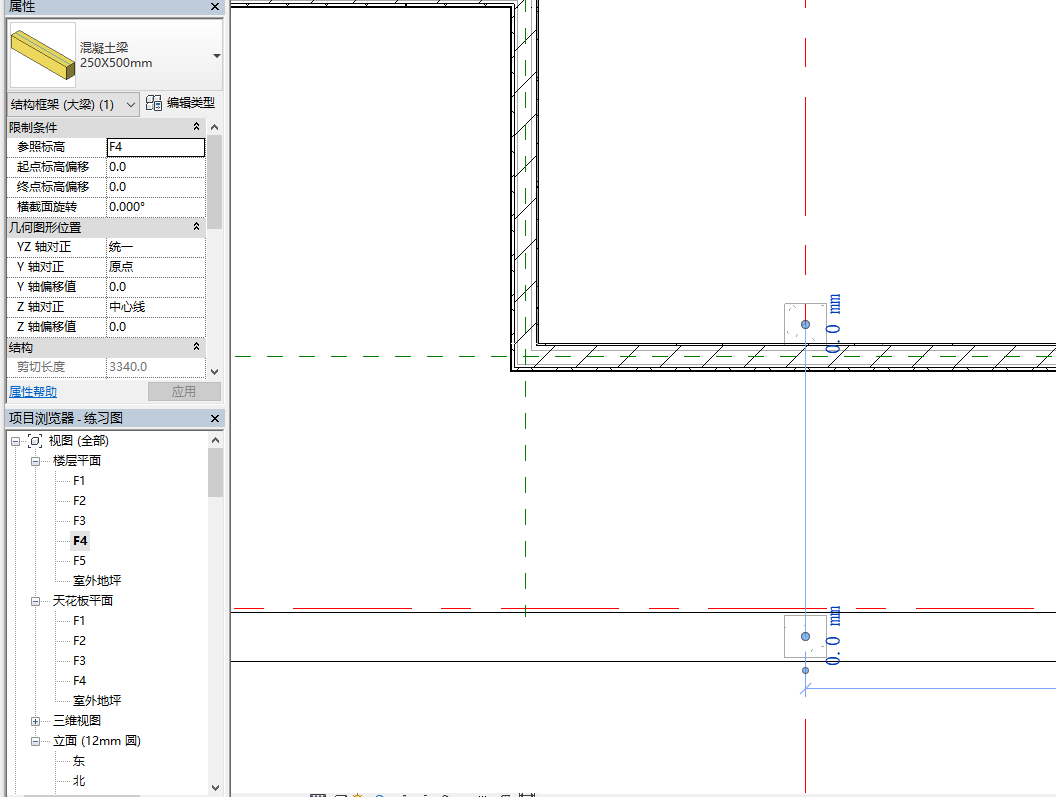

revit平面视图中看不见梁，三维视图中能看的见，网上说的放法都试过了。这啥情况啊 大佬们
2019年11月24日 02点11分 1
level 8
尛尛尛尛zzz
楼主把剖切面设成-100试试。
2019年11月24日 03点11分 2
a85512396
好嘞 我试试
2019年11月24日 03点11分
a85512396
不得行啊 还是那样[泪][泪]
2019年11月24日 03点11分
尛尛尛尛zzz
@a85512396 [小乖]
2019年11月24日 03点11分
level 1
a85512396 楼主
自行
挽尊
2019年11月24日 03点11分 3
level 9
为爱天下东
视图范围你把底和标高改成F4试试
2019年11月25日 01点11分 4
a85512396
已经有大神帮我找出原因了 是族里面的平面视图显示没勾选
2019年11月29日 10点11分
超级卡盒
族里面的平面视图显示在哪里朋友
2020年03月24日 01点03分
超级卡盒
@a85512396 族里面的平面视图显示在哪里朋友
2020年03月24日 01点03分
a85512396
@超级卡盒 三维模式下双击梁 会进入编辑族模式 选中梁 左边 有个可见性图形替换 里面勾勾全打上
2020年03月25日 14点03分
level 9
天赐神仆777
有可能是过滤器把这个类型平面隐藏了，视图-可见性-过滤器，查一查
2020年03月25日 10点03分 13
level 1
马海人
我也遇到这种情况了
2021年06月15日 09点06分 14
level 1
一介凡人兮
先把顶标高改大，再改剖切面
2022年10月19日 09点10分 15
level 1
无情母捏牛
vv
2022年10月21日 09点10分 16
