本人搭了一个小电流接地系统,出现了很多问题,在此咨询下大家。
背景:中性点不接地系统10kV线路。

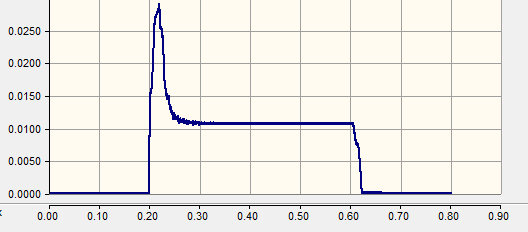

1、如果电源直接是10kV则零序电流为:
如果在10kV侧电源改成35kV,变压器改成35kV/10kV。则零序电流发生如下变化
为什么接上变压器后会发生突变?因为励磁涌流吗?该如何解决这个问题呢?
2、如果在10kV系统接上fixed load ,电压有效值设置成线电压:10kV。则故障后的电流与电压有效值改为其他数值时不一样,哪个应该是对的?fixed load 应该怎么用?
负载额定电压220kV
负载额定电压10kV
感激不尽!!!
2019年11月19日 14点11分 1
level 5
第一个问题好像是因为 变压器的正序漏抗,正序漏抗改的很大波动就会小。
2019年11月20日 01点11分 2
第一个问题如果有过渡电阻接地的时候,波形就没那么多谐波了。
2019年11月20日 07点11分
但是机理是什么?不懂
2019年11月20日 07点11分
level 5
第二个问题,如果在线路后接一个(10/0.38)的变压器,再接负载的话,波形可能是对的,但是很不稳定。感觉变压器就像是一个负载
2019年11月20日 07点11分 3
level 2
你这是配电网忙??后面就得加变压器啊,我也是这样接,我们老师直接就说不是配电网的模型
2020年01月11日 05点01分 5
谢谢了!
2020年02月15日 07点02分
