正压转负压电路

level 12

天心正运楼主

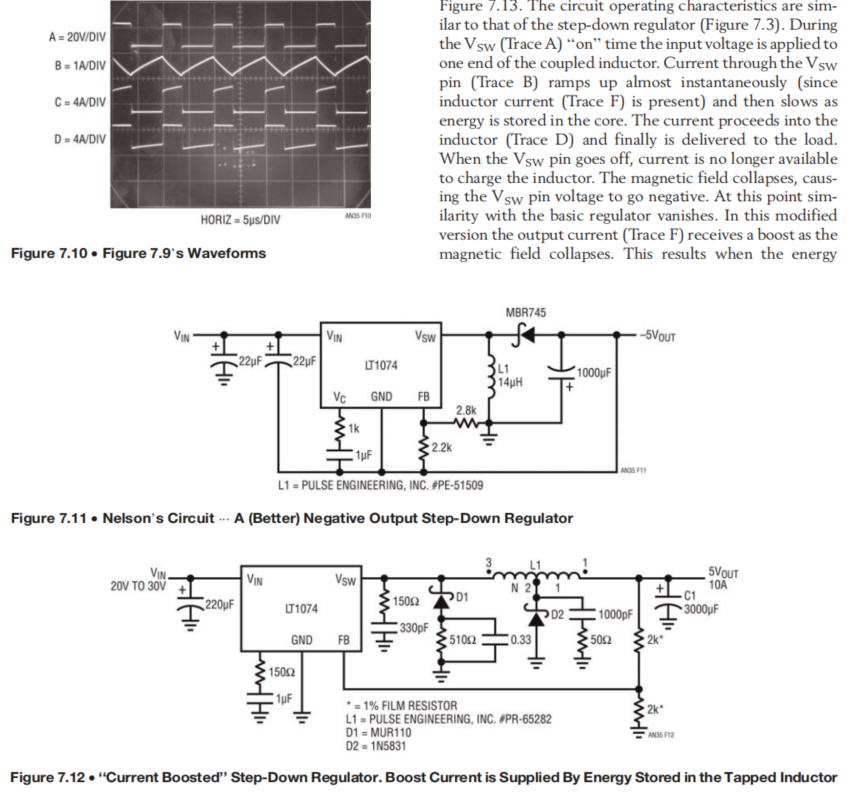

原图是ADI的LT1074手册。半个月前用xl4015测试过，5V输入，-12V输出1.5A，12V输入-12V输出2.2A，-24V输出2.1A，电子负载没拧到底，估计输出电流还能更大。现在在lm2596/XL1583/XL4016/tps5430/LT1076都能用。
原理说明在ADI的lt1070/74/76手册和Analog Circuit Design Volume 1 -A tutorial guide to Applications And Solutions 2011那本英文文档里面有。
将xl4016变成负电压输出与xl6012结合，就能做出一个单电源转双电源电路，能做功放电源。

2019年11月09日 16点11分 1

level 13

贴吧用户_72eG1e1

直接用TDA2030转不好吗？原件简单，电流还大

2019年11月09日 23点11分 2

怎么转?有电路图吗？

2019年11月10日 02点11分

效率也低的要死，要准备多大的散热片？而且只能将高压分成两个低的电压，不能升压。完全限制了实用性。

2019年11月10日 04点11分

贴吧用户_72eG1e1

@F_U_C_K_S_HIT 是的，是简单粗暴了点，都是胜在简单

2019年11月10日 05点11分

贴吧用户_72eG1e1

@天心正运 12V就变成了±6v，而且效率有点低，

2019年11月10日 05点11分

level 12

天心正运楼主

这个电路测试过，9V输入，输出从-2.7V～-26V可调，输出电压能升能降，只不过是负输出。

2019年11月10日 03点11分 4

level 12

天心正运楼主

XL1583/6008正负压电路。顺便发一个电荷泵电路，负压输出电流达200mA，跟耦合电容有关

2019年11月10日 09点11分 5

level 12

用的什么洞洞板，怎么焊贴片元件的

2019年11月10日 09点11分 6

普通2*6的双面板

2019年11月10日 11点11分

只有一个贴片电阻和2个贴片电容，用镊子夹一下点一下锡就行了。大的贴片元件，开405℃电烙铁焊

2019年11月10日 11点11分
