#开关电源#
想做一个千瓦级全桥谐振开关电源，不过和普通全桥设计电路有所区别：
1，普通是PWM模式，我用的是PFM模式。
2，实现ZVS导通和关断
3，去掉前级滤波电容，提高功率因数。
遵循元件越少越好，电路越简越好
其他的功能：
4，可调恒流，恒压
5，过载保护
6，过热保护
7，异常过流锁定
8，输入过压保护

并没有复杂多少，和普通开关电源相比，只是控制方式变了，还有就是变压器绕制有些区别，想简单的话，很多移相llc控制芯片，可以选择，照做不就得了

主要是提高功率因数的设想：即使没有PFC电路，功率因数堪比PFC。如图PFC就与boost电路相识，参数电流和电压没有相移，波形一致。

PWM在占空比小的时候，电流断续。所以用PFM；前级滤波电容由于全桥整流导通角小会导致电流畸变。所以去掉，如图

基本把pfm的芯片全看过来了，最终选用NCP1395A
UC3846 PWM
AP8266 PWM
ME8108 PFM 单驱动
SD6830 PWM+PFM 内置mos
FAN7621 PFM 16 构建输入电压监测，输出电流用运放，输出隔离 自举双驱动
L6599 PFM 16 60-500k 电流运放，多出桥禁用锁存， 自举双驱动
NCP1395 PFM 50K-1M 都有 双驱动
l6598 pfm 60-120k 自举,没有用法 自举双驱动
UC1864 pfm 50-100 可以用，但没有参考电路
UC1860 pfm 可以用，但没有参考电路
UC1872 PWM
mc33066 100-1000K 频率太高
mc34067 pfm 525-2050k 频率太高 双驱动
SG1525 PWM -3M
UBA2033 100k 各种监控都需构建，辅助电源 4自举驱动
uba2036ts 各种监控都需构建，辅助电源 4自举驱动
UCC25600 8 缺少输入电压监测， 双驱动
NCP1282 功能少

输入过压保护：由于无前级滤波电容，空载是将输入电压将会升高，大于390V驱动停止，小于380V通过软启动恢复输出。
异常过流：当桥臂短路时，电流大于15A立即锁定寄存器，需VCC小于5.9才可复位。
过载：电流大于10A持续2.5秒，停止驱动，等待1s由软启动之后恢复
恒流恒压：通过FB调节频率完成，如果频率已经到最大，还不能调整，则触发fast fault，其恢复不经过软启动，可用作间歇触发模式，降低输出功率。
死区：DT
软启动：SS
故障后延迟时间设置：Ctime
最大最小频率：Fmax,Fmin

难道这个帖子复活了？

用15V测试提供给变压器初级波形，由于走线过长，以及增加各种电流取样电阻的原因，方波他并不方，但是我一点都不慌。
方便调试，其余都可放放。其他是变压器次级的波形，以确定，电压比。

没烂尾

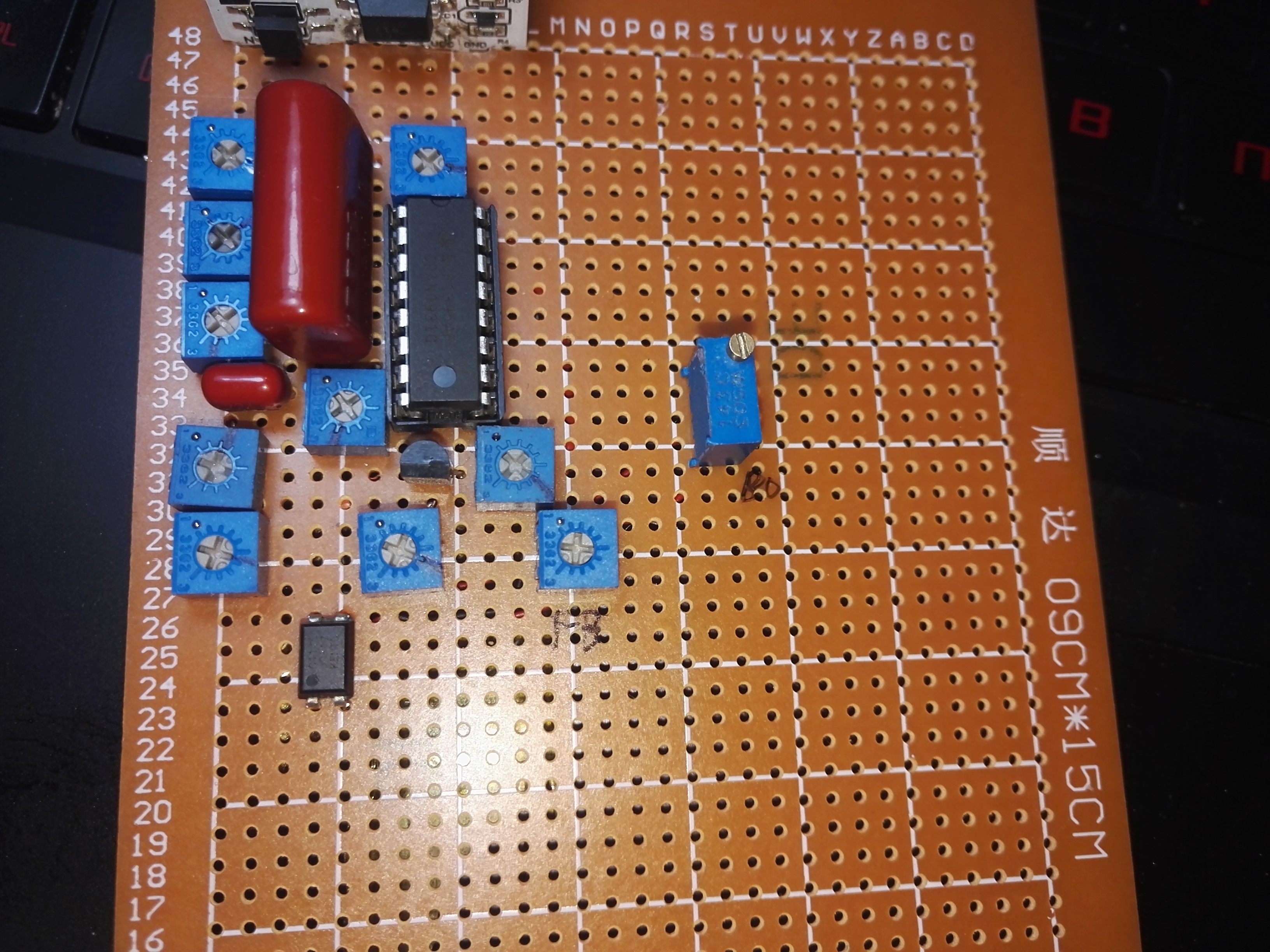

还在调试中的电路

GKD
