想救活一台20多年前的山寨FC游戏机，请大神能够帮帮忙！
fc吧
全部回复
仅看楼主
level 6
获鹿大胖 楼主

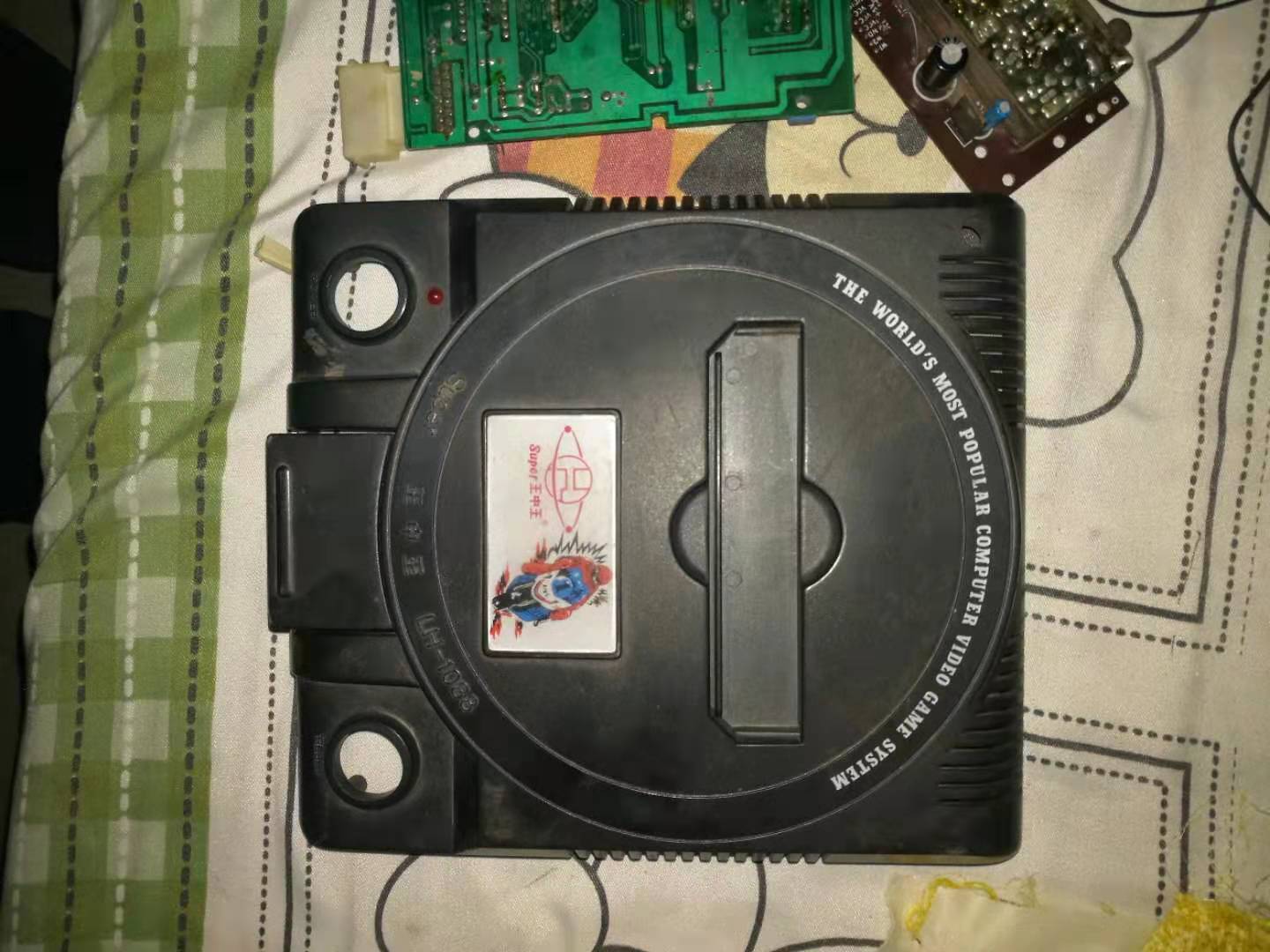

当年老爹给买的王中王 LH-1088 游戏机，坏了，主板和输出模块的线断了。自己修，结果越修越烂。后来买了步步高学习机，游戏机就扔一边了。前两天找东西找出来，想修好，当然现在焊接技术没有问题了。就是从网上找不到线路图，自己电子水平也是半瓶醋，不知道怎么查。所以看看有没有大神能够帮忙，修修。
2019年10月05日 10点10分 1
level 15
金属狂人121
什么机器，什么型号，哪坏了，上图
2019年10月05日 10点10分 2
level 6
获鹿大胖 楼主
2019年10月05日 10点10分 3
level 6
获鹿大胖 楼主
主板是好的，记得当年就是输出模块坏了。自己焊线，越修越烂[泪]
2019年10月05日 10点10分 4
level 6
获鹿大胖 楼主

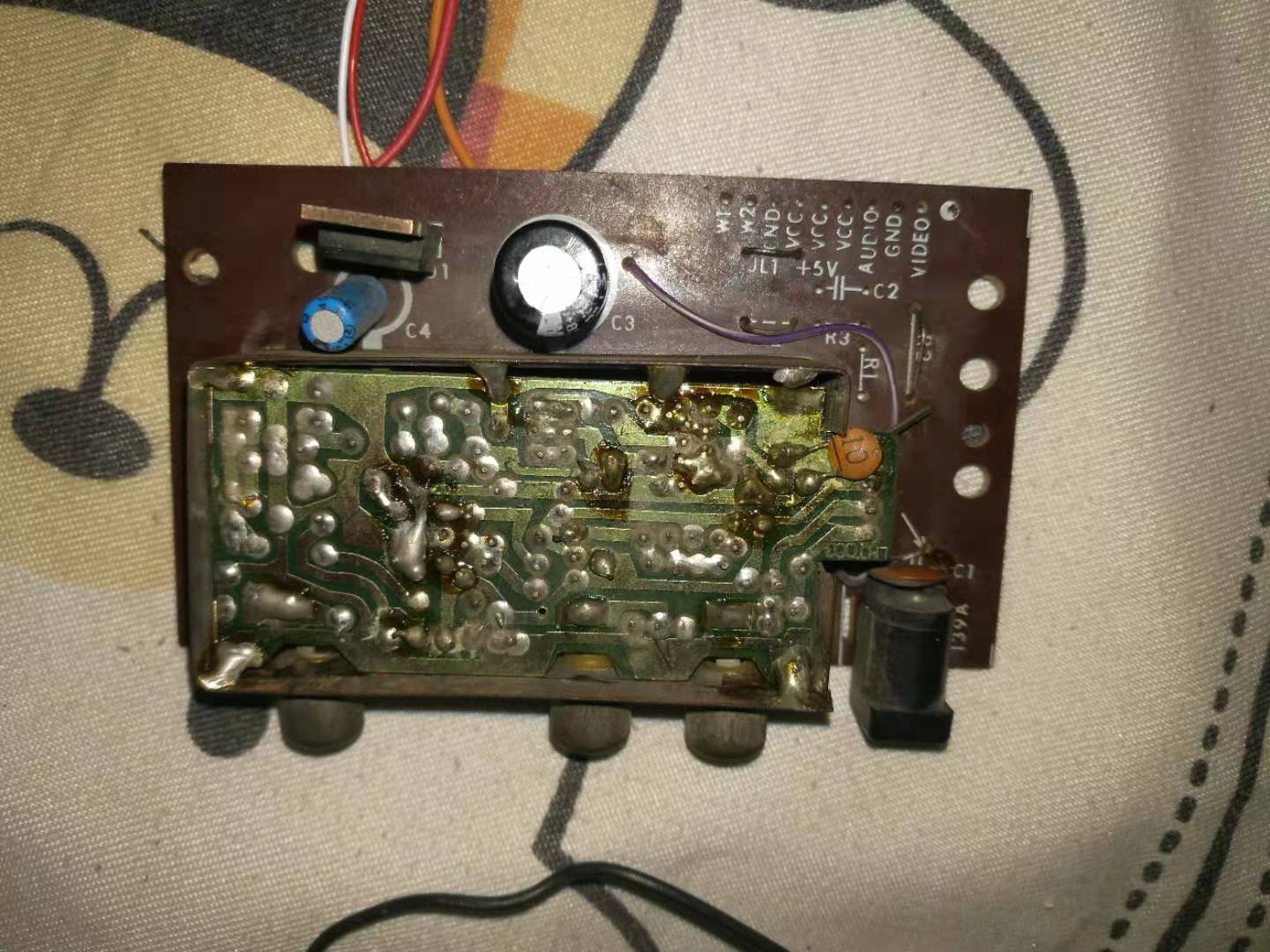

电路板的铜箔都掉了，有些是当年自己瞎焊，温度太高焊掉了。
2019年10月05日 10点10分 5
level 6
获鹿大胖 楼主
2019年10月05日 10点10分 6
level 6
获鹿大胖 楼主

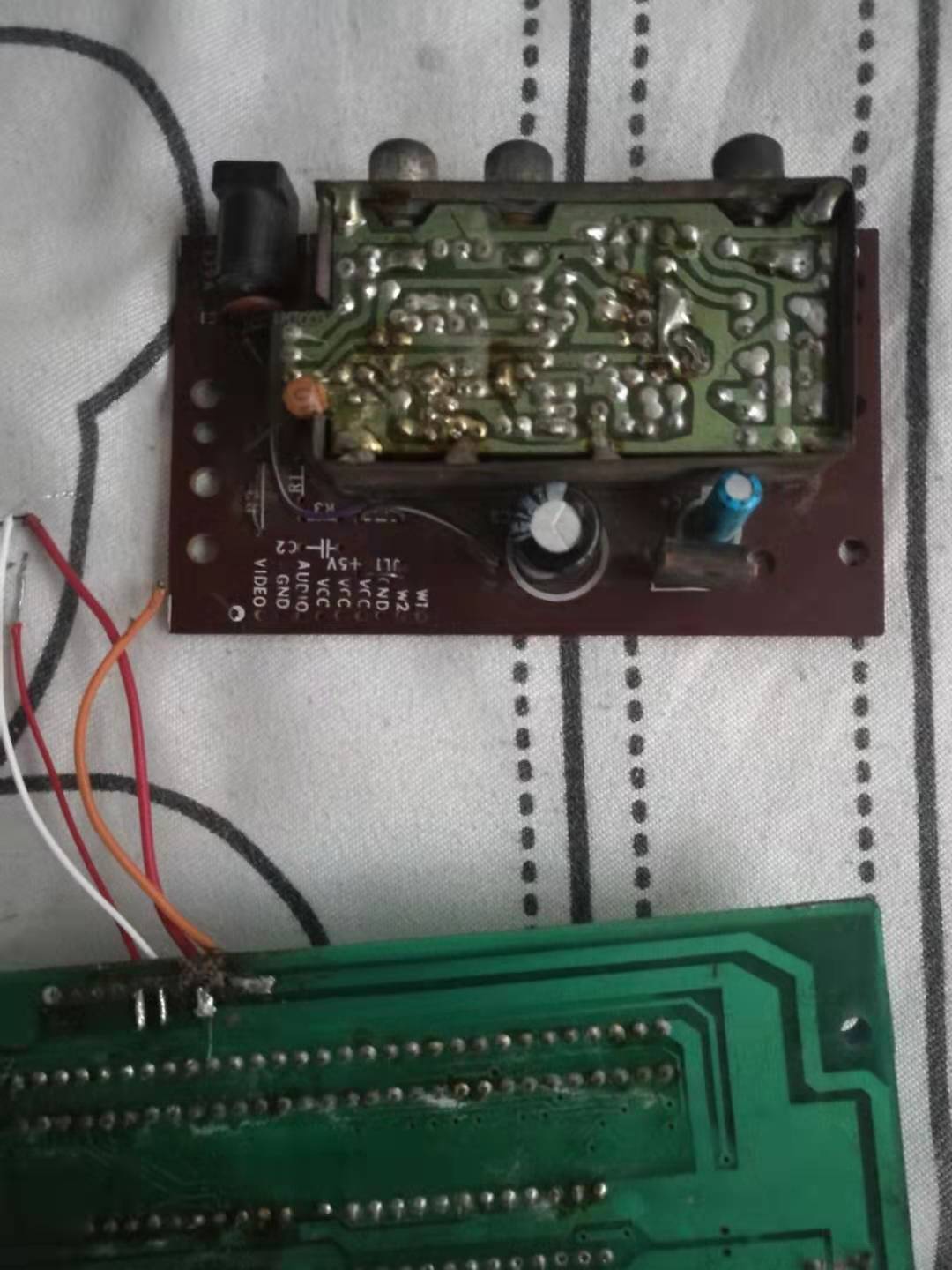

想的很简单，按电路板标的对接上就行，开始焊的时候发现不对劲，有的地方是空孔，没有走线，当年更不可能拍照了。哪位如果能有相同型号游戏机希望能够帮忙拍个链接线的照片，我照着焊就行，或者帮忙看看是不是当年我给修坏了，没法抢救了，我去收个二手的，这个就放弃了。感觉有救，所以请机友们帮帮忙。
2019年10月05日 10点10分 7
level 9
中山蛋筒😘
闲鱼有人修
2019年10月05日 10点10分 8
获鹿大胖
就是想自己折腾一下，不行再进个二手的。咸鱼修就不如二手的了，咸鱼修下挺不便宜的，毕竟不是原装的。
2019年10月05日 13点10分
level 15
金属狂人121
你这个跟我的D25挺像，回头我看看我的
2019年10月05日 13点10分 9
获鹿大胖
是的，我也查了，跟小霸王SB-235,终结者S-500很像，就是输出模块不太一样。麻烦兄弟了！
2019年10月06日 07点10分
level 9
T-Color
[笑尿]
2019年10月05日 14点10分 10
level 12
爱准妹

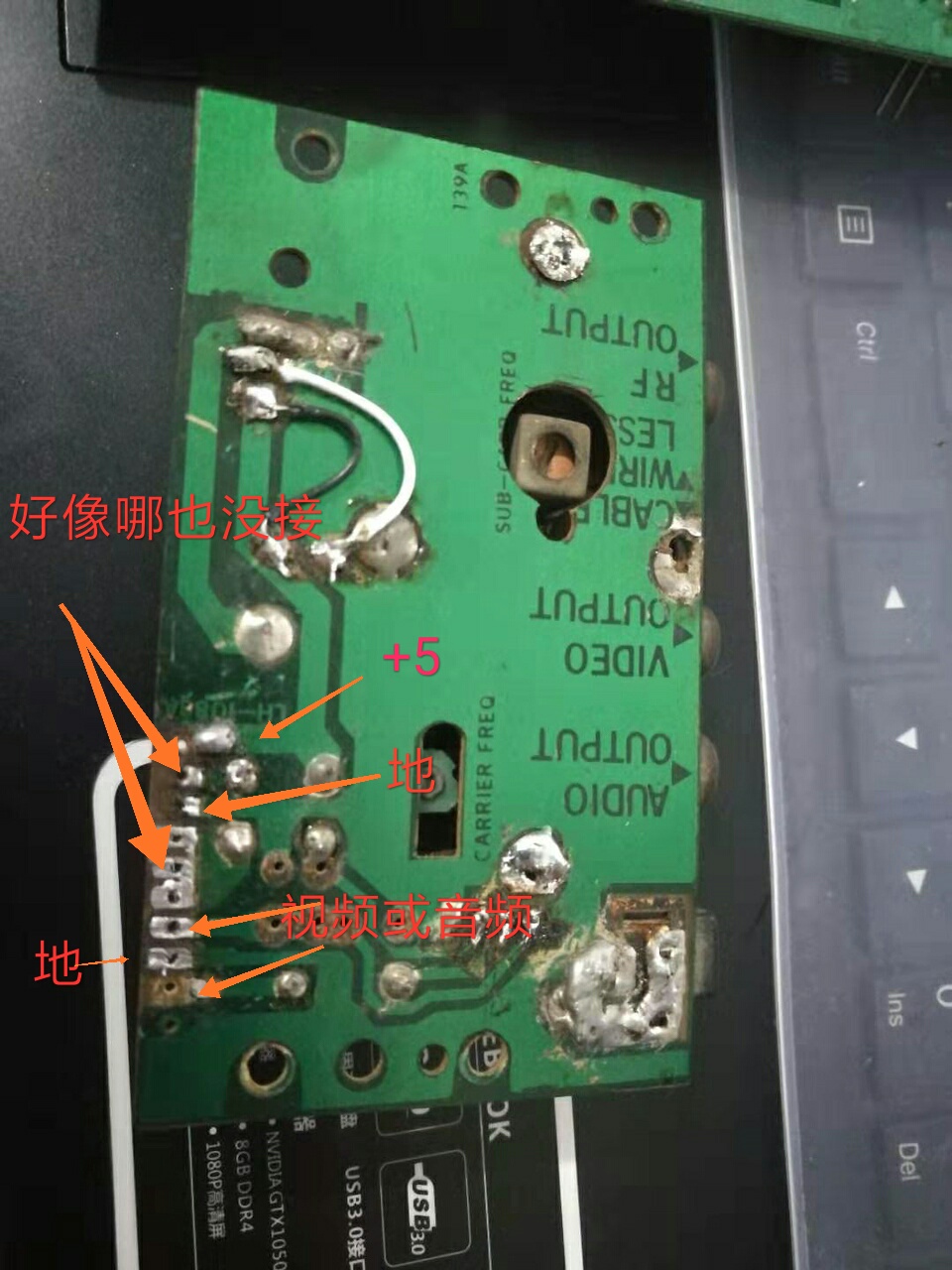

应该是只有+5，地线，av这4个就行。这个电路上标的不对，所以有几个空的没有电路，自己分析一下电路接上应该的线就可以了。
2019年10月06日 11点10分 11
获鹿大胖
谢谢啦！有你们的帮助，争取早日复活它[哈哈][太开心]！
2019年10月08日 08点10分
获鹿大胖
等下班回家继续折腾[哈哈]！
2019年10月08日 08点10分
level 12
爱准妹
2019年10月06日 11点10分 12
dkwlhl
应该不难，主板可以直接用手机5V供电，然后公用负极把音视频接出来，在直接连电视AV试试，主板要是正常，下一步把视频板的正负极找对然后试着连接音视频的线再试一下，如果视频板是好的应该就离成功不远了
2019年10月06日 13点10分
level 11
养蜂の夏洛克
vcc电源 a 音频 v视频 g地线
2019年10月06日 11点10分 13
level 14
流星碎语
仿世嘉md的fc
2019年10月07日 05点10分 14
我是曾能混
王中王外形是仿FC的，终结者才是仿MD
2019年10月07日 13点10分
level 6
获鹿大胖 楼主

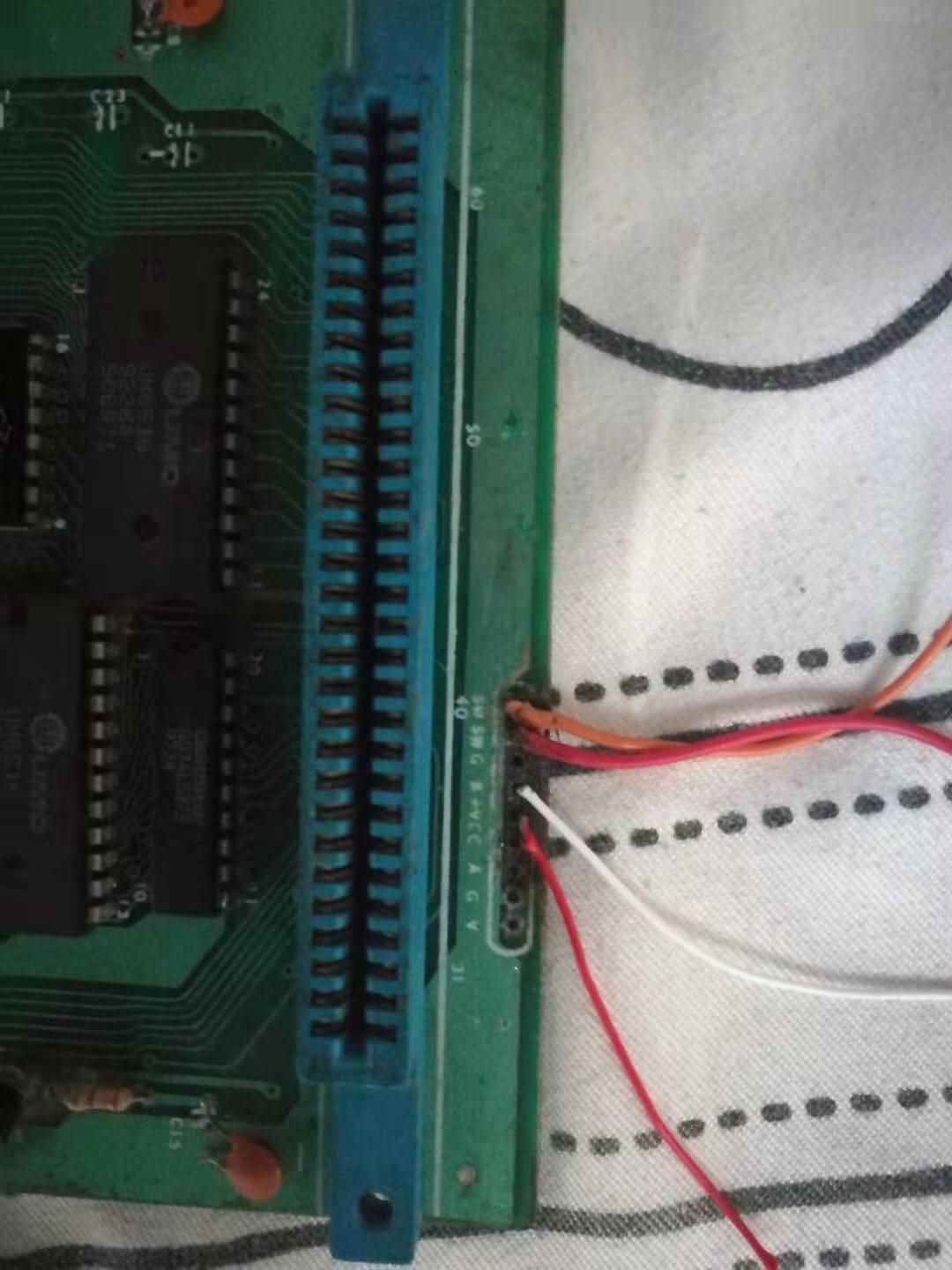

这个是主板输出口，好像标的也不对[泪][泪][泪]
2019年10月08日 08点10分 15
爱准妹
都不对先判断出 地和+5（应该比较简单），那两个细的应该是av，哪个是a哪个是v我搜了半天fc电路图也没找到图纸（fc图纸应该很多啊）不行就试av没事，地线和+5一定要确定好。
2019年10月08日 09点10分
