第一次打板+第一次用单片机做项目 - zvs吧

level 12

ID不给看▫ 楼主

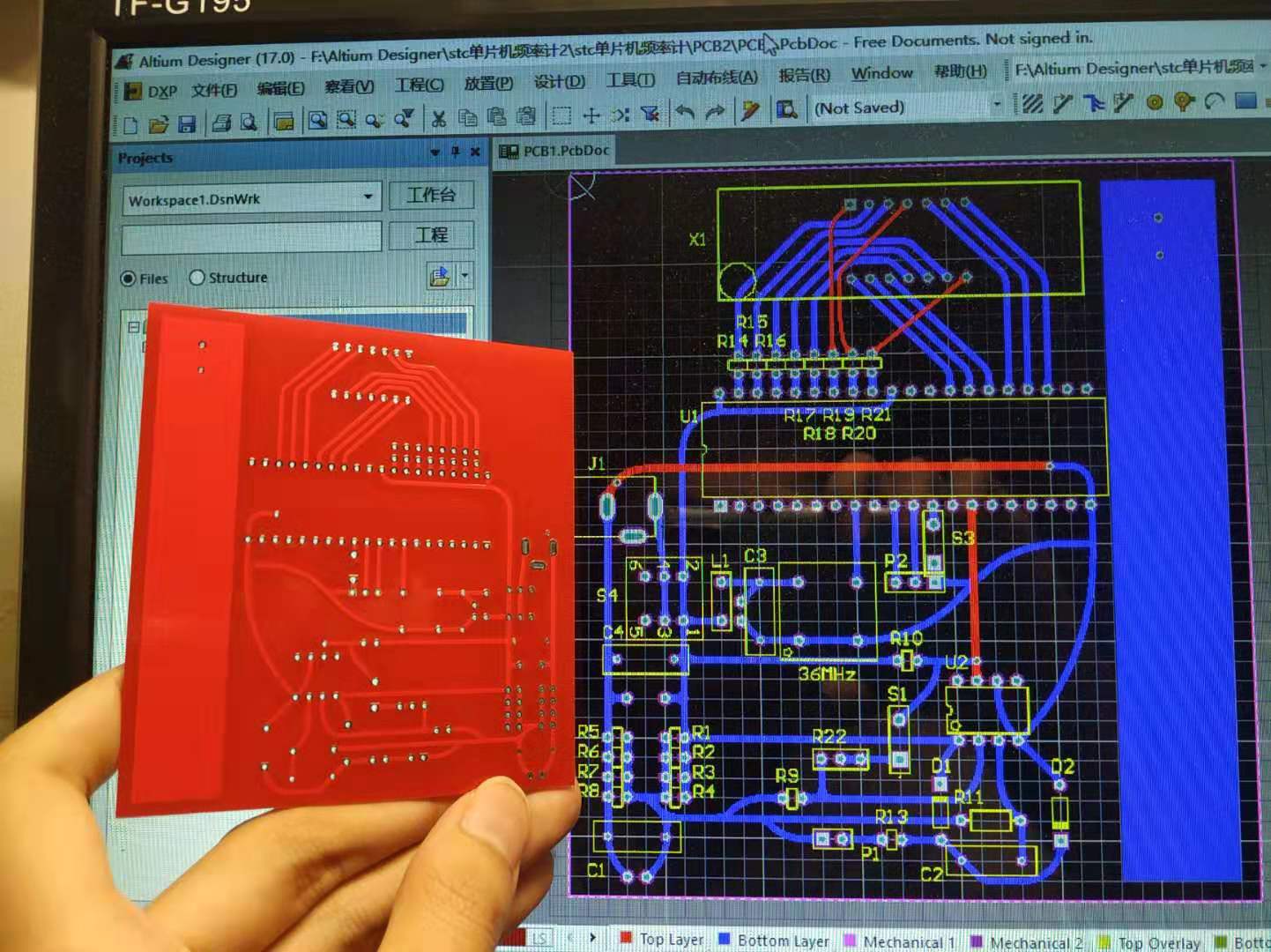

居然非常顺利一点意外都没出，元件装得下，功能正常。谁看得出这是什么？

2019年10月01日 07点10分 1

level 11

66Cccfff

频率表

2019年10月01日 13点10分 2

level 11

66Cccfff

记得以后要注意裁切图片或打码！

2019年10月01日 13点10分 3

ID不给看▫

被你发现了

2019年10月01日 13点10分

ID不给看▫

就是引人点进来的

2019年10月01日 13点10分

66Cccfff

@ID不给看▫ 事实上，我没看这个就知道是频率表了。

2019年10月01日 14点10分

level 11

66Cccfff

六位数，绝不可能是温控器(除非你用红外测温)，看外围也不像计数器和定时器。如果不是时-分-秒式时钟，那必然是频率计。那老大个精密晶振，max的片子(是运放还是啥)，输入就俩线，不是频率计还能是啥。

2019年10月01日 14点10分 4

ID不给看▫

高手啊

max的片子是max912，高速比较器。

2019年10月02日 03点10分

66Cccfff

@ID不给看▫ 比较器，也可以看做一种输出特性陡的要死的运放。看来我猜中了。

2019年10月02日 03点10分

level 8

笑叹千年沧桑

做的一般，毕竟第一次嘛。
建议：使用贴片器件，把MCU直接集成进来，不要用核心板转接。PCB体积会缩小好多。

2019年10月01日 14点10分 5

66Cccfff

我一看核心版还以为是arduino的

2019年10月02日 03点10分

RS之渣

你跟我说Arduino用的STC???

2019年10月04日 09点10分

level 8

笑叹千年沧桑

走线比较随意，线宽也非常单一，没有突出不同类型的回路的需求。
一般来说电源线尽量粗，信号线可以细一点给其它走线留空间。所有线尽可能短，不要乱绕。
还有种种细节不一一说明。以后慢慢学习实践会有数的。

2019年10月01日 14点10分 6

66Cccfff

如果尽量把所有非地走线放一面，另一面几乎弄成一整片接地铜铂会不会更好

2019年10月02日 03点10分

笑叹千年沧桑

@66Cccfff 没必要强行放到一面，主要是以最短走线，最小串扰为主。有些电路单面布线是不行的，会有不少跳线，所以上下两层都要利用.然后大面积铺地就可以了。

2019年10月02日 08点10分

66Cccfff

@笑叹千年沧桑先按单面板思路想，然后用不插元件的那一面做主走线，插元件的那一面安排些小跳线，剩下面积全部铺地

2019年10月02日 09点10分

ID不给看▫

谢谢建议，有空优化一下做下一版，暂时不考虑贴片因为没有刀头铬铁

2019年10月03日 13点10分

level 12

ID不给看▫ 楼主

就是频率计。实测最高可以测量到1.599999MHz的频率（0到F99999，最高一位可以显示十六进制，F=15，其他位不行），其实更高也没问题只是数码管显示不下了，理论精度1Hz。芯片是STC8A8K自带转接板。

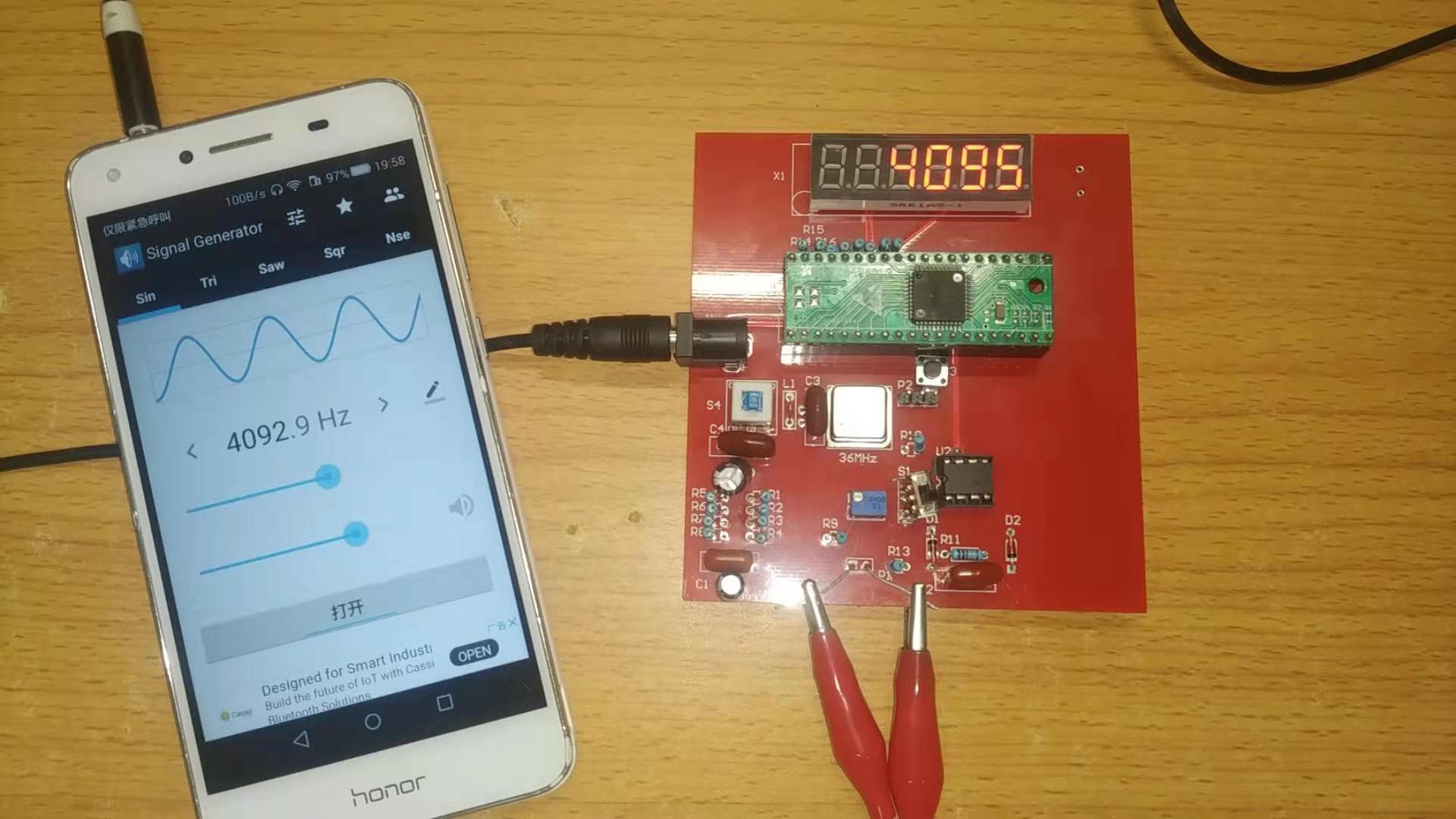

测量用手机和信号发生器软件发出的信号，1Vpp左右的正弦波。还算准确

2019年10月03日 05点10分 7

level 12

ID不给看▫ 楼主

测量TL494，12V的方波，300kHz左右

2019年10月03日 05点10分 8

level 12

ID不给看▫ 楼主

这是之前pcb还没到的时候，用洞洞板搭起来的简易开发板在实验室测试。以及得到的数据，平均误差—0.5%左右，平均每次定时器0触发一次中断就漏统计大约一个外部脉冲。那个时候的显示值总是在一个小范围内来回跳，现在我改进了一下程序，不会跳了，精度应该更高，现在应该不会再漏了，但还没来得及去实验室再测试一次。
