不懂就问之18：开关电源接上负载前后电压不一样正常吗？

level 11

无声无息XH 楼主

最近新买了两块裸板式的开关电源，分别是220转12和220转24.
未接负载时，电压表分别显示为12.2V和24.3V，接上电机后，电压表则显示为11.9和23.8，这样正常吗

2019年09月26日 05点09分 1

level 13

星星灭火了

是不是线路的压降

2019年09月26日 06点09分 2

吧务

level 13

正常，只要用电，电压就会下降。为了恒速（比如磁带录音机），通过设计特殊电路使得负载增大时电路提高输出电压的除外。

2019年09月26日 06点09分 3

能理解。这个就跟池子里的水一样，这边用那边补充，边用边充的永远达不到最高水位，是不是这个道理？

2019年09月26日 09点09分

说到磁带机，这个我有体会到，只有电池明显不足的情况下，速度才会变慢。

2019年09月26日 09点09分

@无声无息XH 稳压电路的原理是只有用电，检测到电压有下降时才会“补水”，所以，用电时电路本身的输出就会有下降，另外就是电路的输出位置到用电位置还有线路，有电流时这个线路会分压，所以电压会下降。

2019年09月26日 11点09分

@狐说笆道谢谢，我的电压表是开关之后固定线路的，你说只要用电，电压就会下降这个我理解。

2019年09月26日 11点09分

level 13

负载越大，电压越低。

2019年09月26日 10点09分 4

我有看到，负载的电流大的时候电压还会变小。

2019年09月26日 11点09分

你确定这个在开关电源上适用？ [滑稽]

[滑稽]

2019年09月30日 07点09分

@大绅士_H君我说一句。比如说12.2V的使用功率20W，电压降低到12V，当使用功率为40W的时候，电压会降到19.8V。要是不信，我晚上拍图片上来。分别为带一个电机和带两个电机时，电压表显示的电压。

2019年09月30日 08点09分

level 14

正常

2019年09月26日 12点09分 5

嗯嗯。

2019年09月26日 14点09分

level 14

3213kfir

正常，两个方面。第一大电流下导线有压降。第二，开关电源一般是通过光耦进行电流反馈，为光耦取的反馈电流需要牺牲一点电压做误差比较，决定PWM的峰值电流。

2019年09月27日 07点09分 6

有线路就有压降。这个知道的。反馈原理就跟水池的自动开关一样的道理是吗？水位低了就补水。 [酷]

[酷]

2019年09月27日 23点09分

所以精密电源还是得线性电源。。线电我做过接满载只有0.002v的下降

2019年09月28日 00点09分

@西摩先生精密线性电源有点贵。12V120W要300块了（这个电源里面有一个环牛，一个整流稳压电路）

2019年09月28日 01点09分

@无声无息XH 都是挣的多。。120w的牛也就是1百二三

2019年09月28日 01点09分

level 8

千与S

你电源电流足够大，就不会降，如果负载电流离电源的标称电流越近，那压降越大，甚至开关电源会坏

2019年09月27日 12点09分 7

嗯嗯

[开心]

2019年09月27日 23点09分

level 11

无声无息XH 楼主

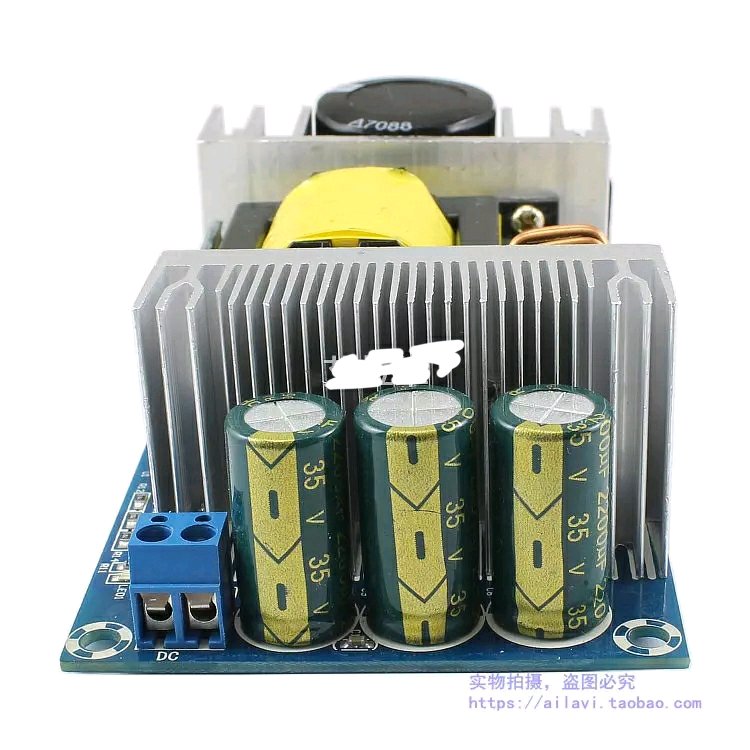

就这样子的，卖三百。要不起

2019年09月28日 01点09分 8

我看过。。就是这个。。设计有问题，也就是卖张皮

2019年09月28日 03点09分

不是这张皮，这价格没人买。。环牛还是订做好。。相关设计问题，上面也说了。。我可以说，它这只10000uf，不如5个2200uf的红宝石电容

2019年09月28日 03点09分

@西摩先生同感，我也是觉得只是外壳漂亮。里面的内容比较简单。很早就收藏起来了，只是没有下单。今天看到有个人问板子改调压的，整个板子上元件少得可怜。

2019年09月28日 03点09分

@无声无息XH 上面那个人，估计是卖家

2019年09月28日 03点09分

level 14

2019年09月28日 08点09分 9

这个就是超级电容么？

2019年09月28日 12点09分

@无声无息XH 不是。。应该叫超级滤波电容。。不是那种放电用的超级电容

2019年09月28日 13点09分

level 14

传说中的zvs神器，50uf 1200v 承受电流50A，esr小于0.005欧

2019年09月28日 09点09分 11

买的全是新的。。

2019年09月28日 09点09分

level 14

还有一个2uf2000v的mkph-R型，和11L图长得一样，电流60A，，不上图了，市电zvs神器

2019年09月28日 09点09分 12

高手。

2019年09月30日 07点09分

level 8

蜗牛在散步home

开关电源就这样。我一般很少用开关电源

2019年09月30日 03点09分 14

变压器电源会比开关电源稳定吗？

2019年09月30日 05点09分

蜗牛在散步home

@无声无息XH 比开关电源稳定。只要功率匹配

2019年09月30日 06点09分

@蜗牛在散步home 我到是有一个变压器。可以它的空载电流太大了就没有使用。

2019年09月30日 07点09分

@无声无息XH 可是它的空载电流太大了就没有使用。

2019年09月30日 07点09分

level 13

这么大的电容

[滑稽]

功率因数去他

[捂嘴笑]

妈

[滑稽]

2019年09月30日 07点09分 15

是不是这开关电源技术太烂，才会掉压这么多？

2019年09月30日 07点09分

@无声无息XH 我好像还没看到你发的开关电源 [汗]

[汗]

2019年09月30日 07点09分

@大绅士_H君我的开关电源没有发布上来。我买的是祼板开关电源。下楼上图。

2019年09月30日 08点09分

level 13

等待图片

[滑稽]

2019年09月30日 08点09分 16

已上图

2019年09月30日 08点09分

level 11

无声无息XH 楼主

这个是24v的。

2019年09月30日 08点09分 18

12V的使用起来没有发现有什么毛病，24V的在大板上有块小板，那小板发热很厉害，带40W左右的电机，十来分钟就能感觉到烫，实际测试，没有增加风扇的情况下，半个小时，烫到手模无法忍受，测量温度有50几度。找店家，店家说这是正常的。后面自己加了个风扇吹。

2019年09月30日 08点09分

@无声无息XH 掉那么零点几伏没事

2019年09月30日 08点09分

@大绅士_H君的确是影响不大，但就是心里有点疙瘩。

2019年09月30日 08点09分
