三位置刚体导引铰链四杆机构设计自动计算书
mathcad吧
全部回复
仅看楼主
level 6
charmengineers 楼主

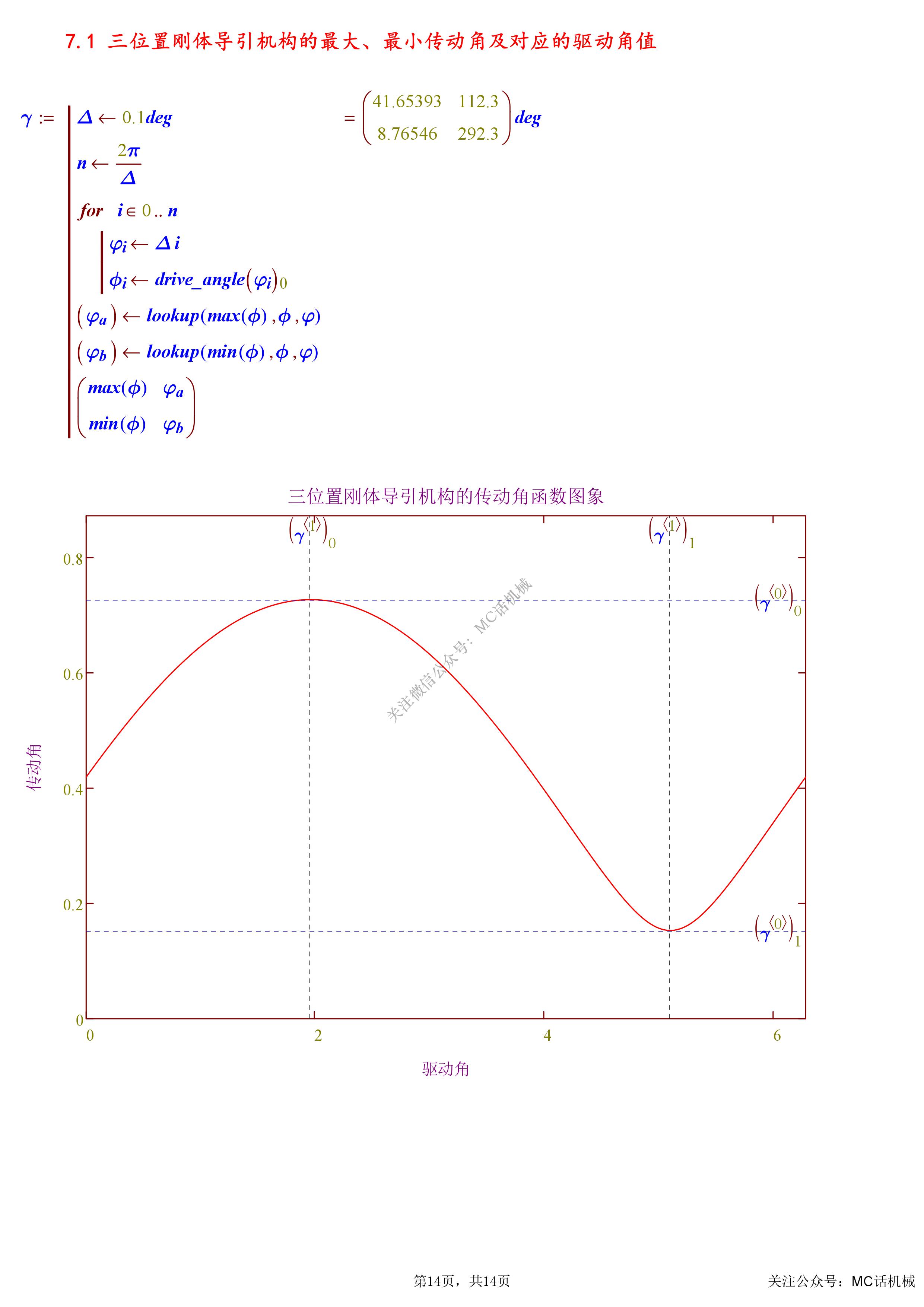

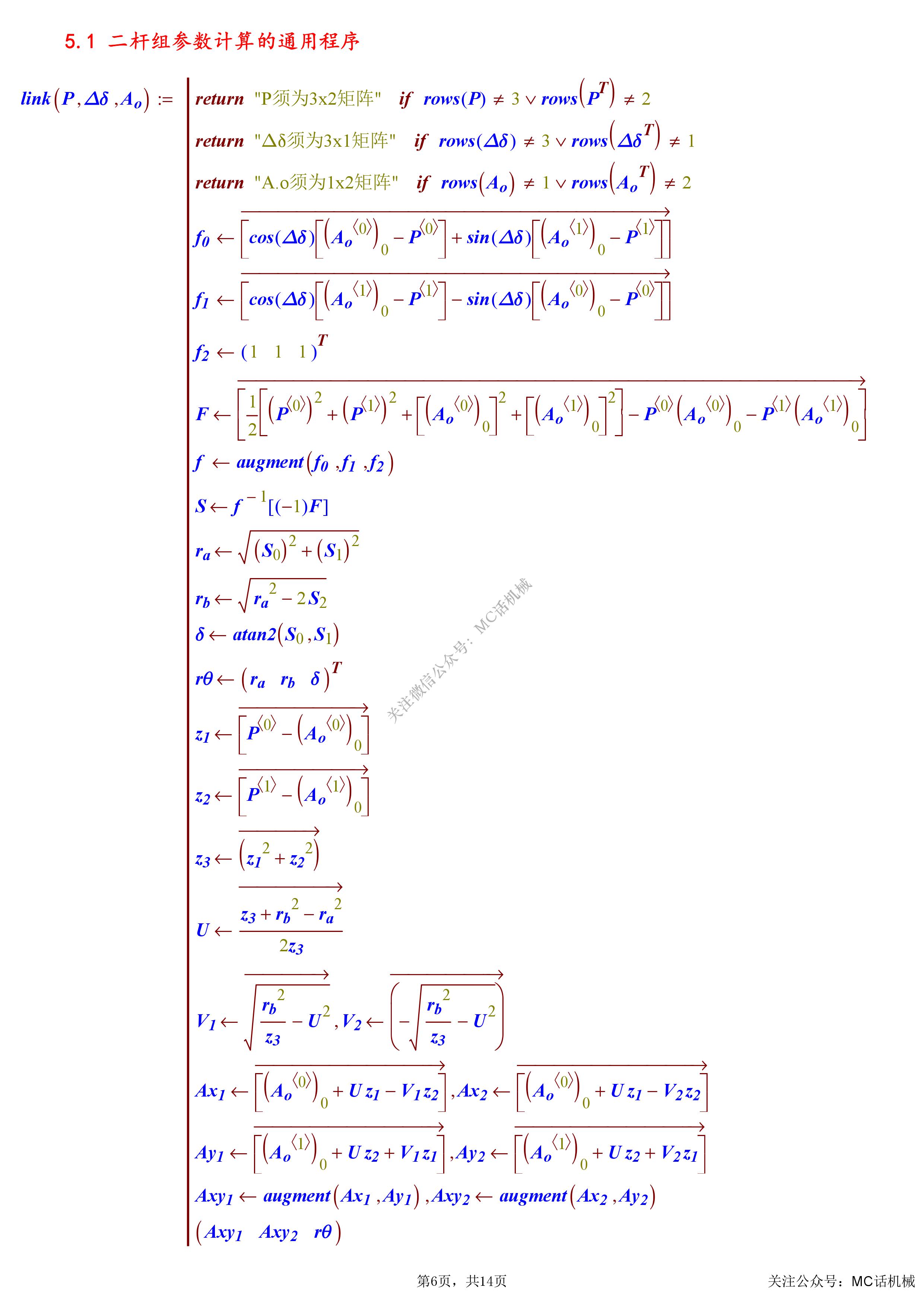

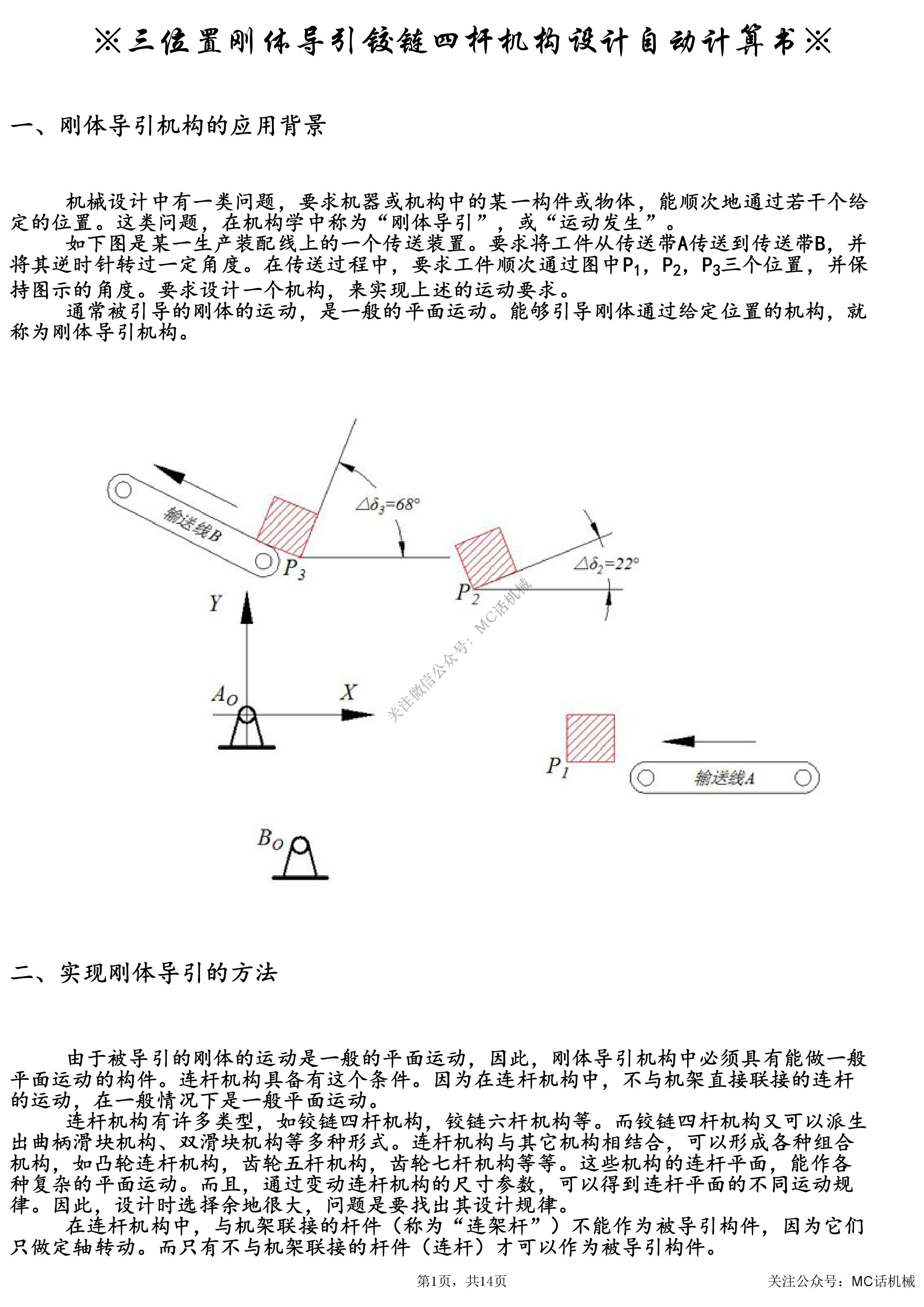

最近在啃四连杆机构的设计，写了几份计算书，晒个拙作吧。轻拍
2019年09月20日 14点09分 1
level 13
ctc2000thl
不错，稍显复杂，看着有点眼晕[哈哈]
2019年09月21日 07点09分 2
level 13
ctc2000thl

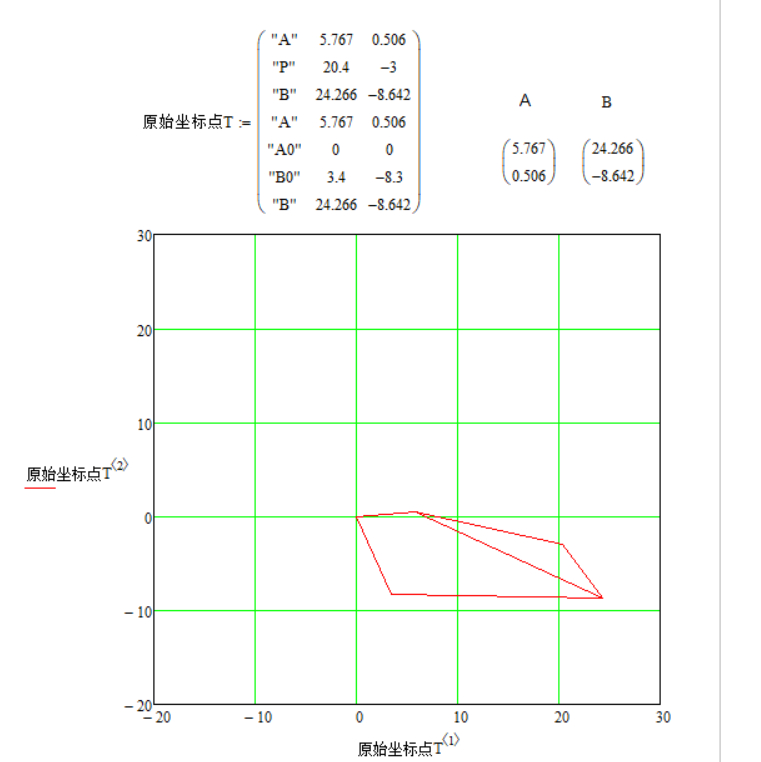

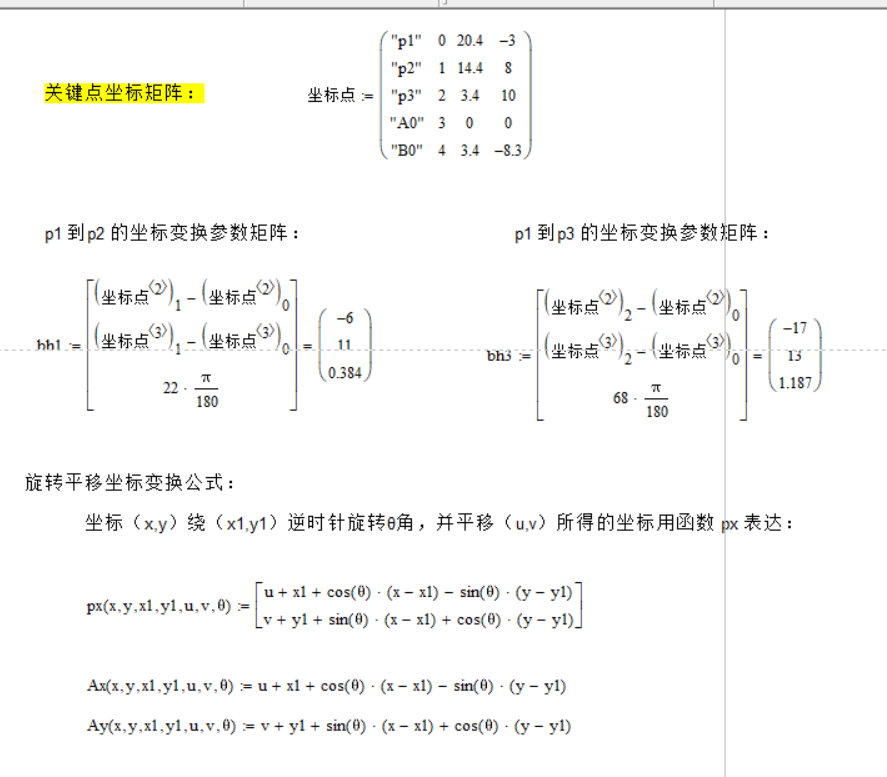

这个题挺有意思，换一个思路，这是一个单自由度体系，用旋转变换的方法是不是也可以这样解：
2019年10月05日 09点10分 3
charmengineers
用矩阵的变换的形式也是非常好的选择，这个在处理点的位置坐标时非常好用，这个我也用过[滑稽]
2019年10月08日 08点10分
level 7
ctc_thl
实在是搞不懂百度，发的东西都看不到
2019年10月07日 07点10分 5
level 7
ctc_thl
2019年10月08日 05点10分 7
level 6
charmengineers 楼主

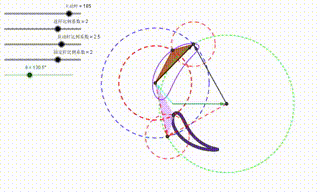

mc的动画不是蛮好用，我喜欢用GeoGebra做动画。
2019年10月08日 08点10分 8
ctc_thl
确实漂亮一点[吐舌]
2019年10月08日 10点10分
level 7
ctc_thl

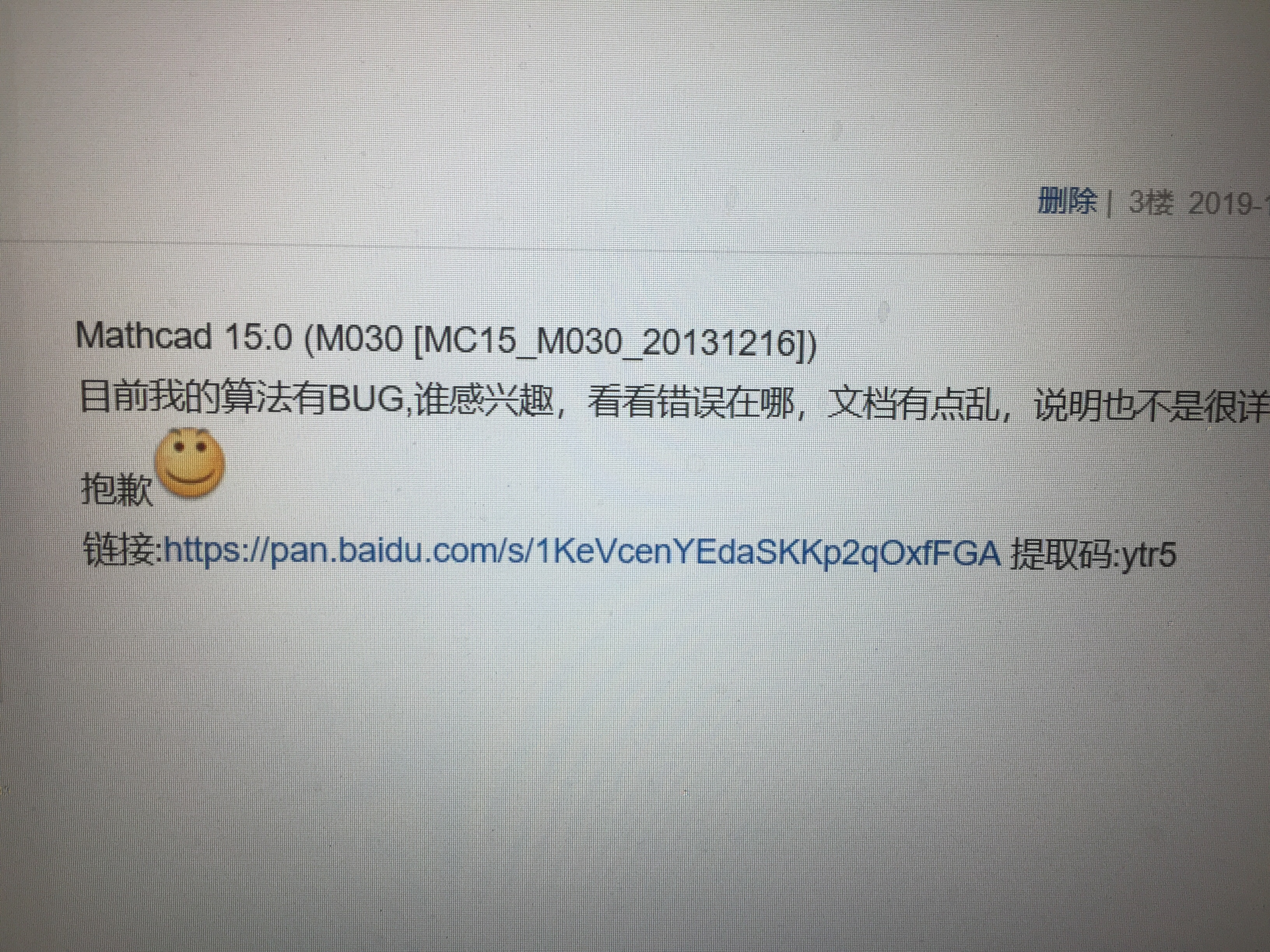

我的文档里估计在交点甄别时在某些角度上出了问题
2019年10月08日 10点10分 9
