关于腾云二阶的水波轨道防粘槽
魔方吧
全部回复
仅看楼主
level 11
chenbozhao 楼主
腾云二阶的的产品介绍里,这一点最令我感兴趣,这应该也是第一次出现的概念。产品介绍和mf8论坛里都找不来具体的原理,我来说一下自己的理解,不妥之处请指正。

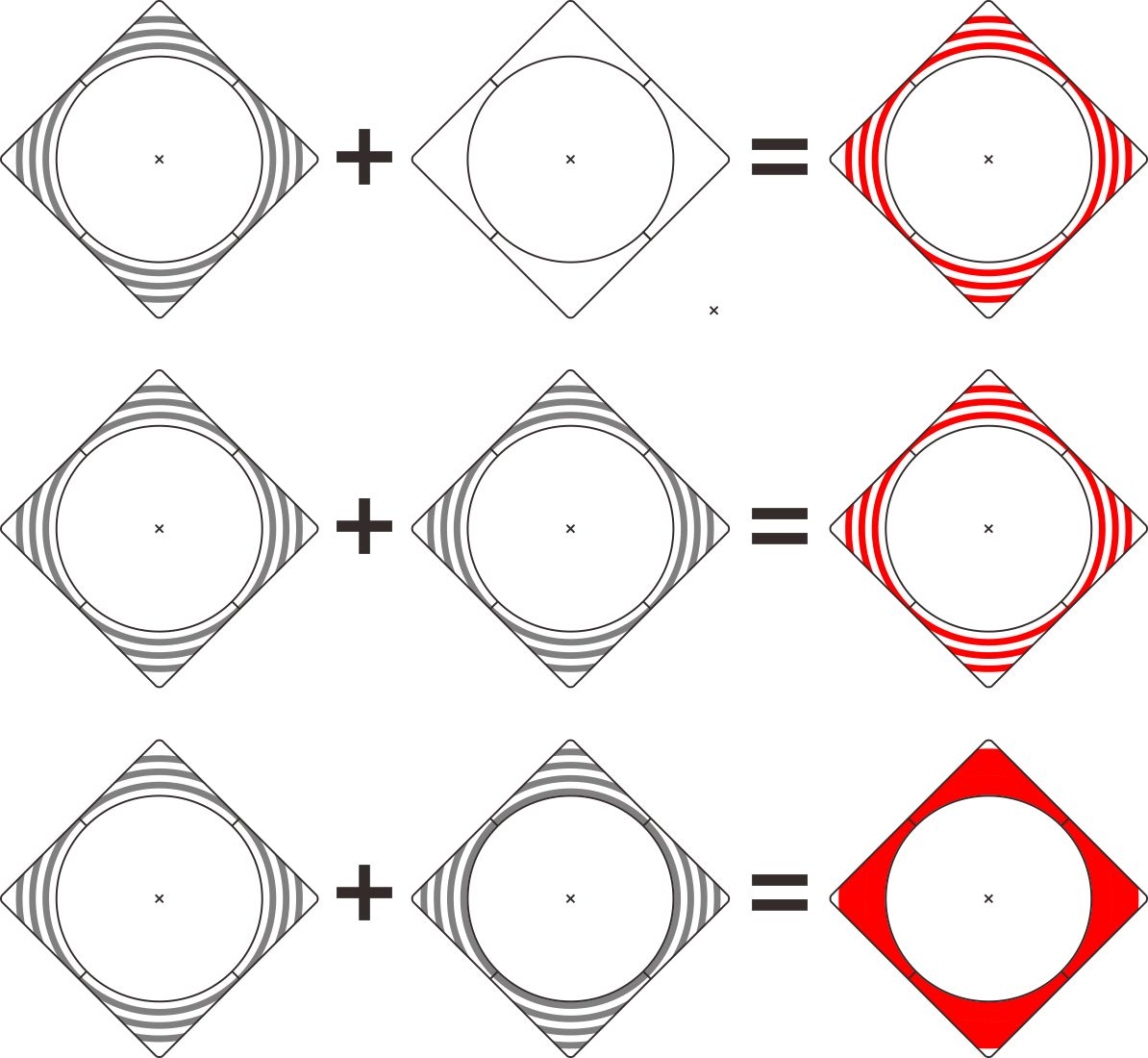

防粘槽的作用主要就是防粘、锁油这两条,且防粘槽在魔方旋转时能覆盖到的面积决定了其作用的大小。传统防粘槽都是圆弧状的,大致有以下三种情况(下图中灰色为防粘槽,红色为旋转时的覆盖面积)。
如果摩擦面的一面有防粘槽,另一面没有,那覆盖面积就和防粘槽的形状吻合(其实二阶魔方不可能一面有一面没有,我只是懒得画三阶了);如果两面都有防粘槽,且形状一样,那么覆盖面积和只有一面有槽时一样;如果两面都有槽,而且是交错的,那旋转时几乎能覆盖整个摩擦面。

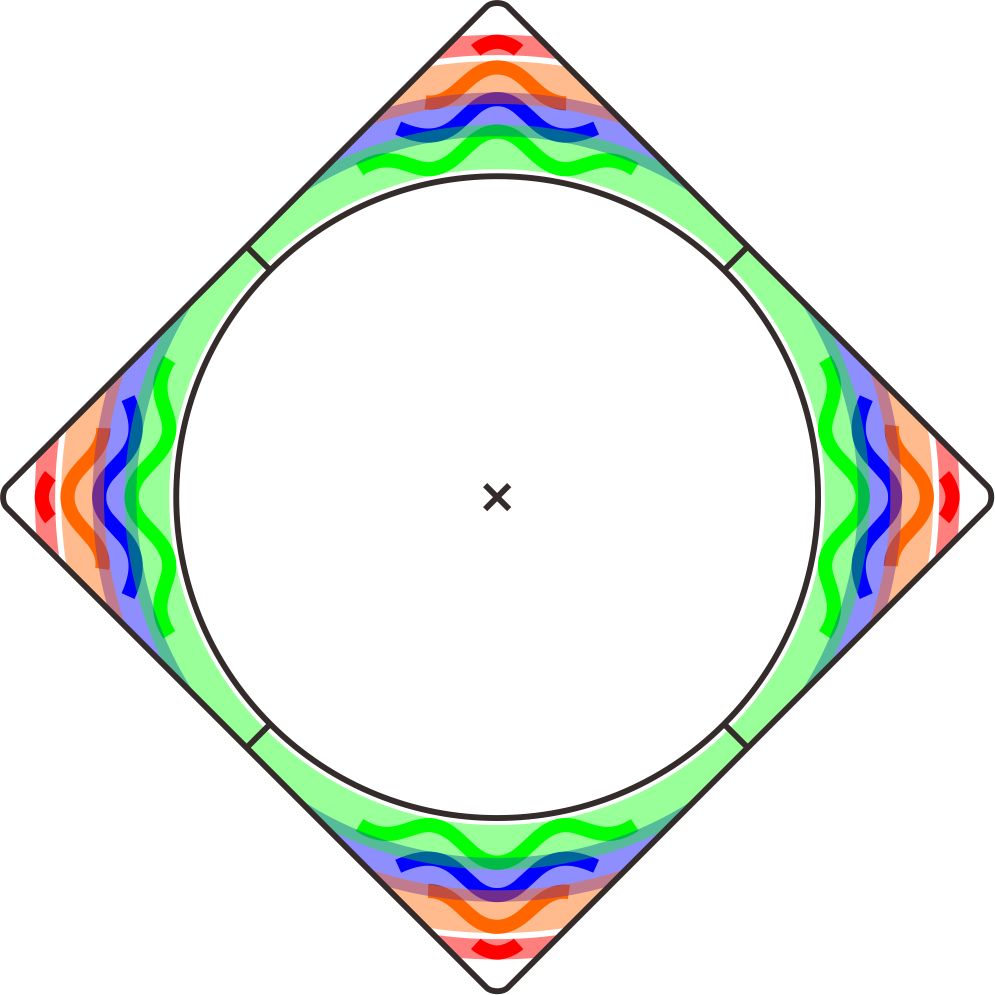

而水波轨道则不同,每条槽能覆盖的面积是从曲线的最内处到最外处。只要摩擦面其中一面有这个槽,旋转时就几乎可以覆盖整个摩擦面。
至于蜂巢接触面,人家都说了不是防粘用的,所以不作讨论,不过蜂巢接触面的槽也是能覆盖整个接触面的。
2019年09月12日 06点09分 1
吧务
level 16
dd
2019年09月12日 06点09分 2
level 12
这样就不会摩擦出轨道了,锁油的效果应该也会不错
2019年09月12日 06点09分 3
没用过不敢说,但我觉得也许是能用一种简单的工艺得到类似蜂巢面的效果
2019年09月12日 06点09分
@chenbozhao 等货到了再研究。货没到之前全是猜测[滑稽]。但是水波的思路的确相当有意思
2019年09月12日 06点09分
到货了。现在的问题是,他这接触面是避空的,两个面的水波没有任何的接触。现在不知道这个到底有啥用了
2019年09月14日 10点09分
@我是你有才哥 看5楼我的回复,你可以试试角块摩擦面有油没油拨起来是否有区别
2019年09月14日 10点09分
level 14
总结:都是玄学[滑稽]
2019年09月12日 06点09分 4
level 14
其实在二阶角块上放弧形防黏槽真的感觉很奇怪,就算锁了油也没法通过与摩擦面接触把存的油放出来,蜂巢和水波都能很好的发挥存油的作用。而那些弧形防粘槽或是像这样的水波防粘槽个人感觉应该叫导油槽,我能理解的防粘原理就是更好的润滑,如果真的是减小阻力的话,还是像魔域最近两年的几款三阶那样直接把比较靠外的摩擦面避空比较好,虽然没有实物对比,但是根据我学过的知识,这样可以减小力矩,使得转动阻力减小
2019年09月12日 06点09分 5
说错了,应该是最近三年魔域的三阶,从威龙gts2和mf3rs2开始的
2019年09月12日 06点09分
虽然摩擦面分离,但也只是静态时分离,那样小的间距在转动时因为受力不均,还是会有地方摩擦的,你仔细看一楼官图。GTS2那样的摩擦面的外部避空虽然减小了摩擦面,但摩擦面整体却变窄了,稳定性下降了,我觉得这其实是一种简单粗暴的方法,所以后面的产品及其他友商并没有再使用这个设计。
2019年09月12日 06点09分
level 14
比较好的例子就是冬瓜的土豪版mgc和以前的展翅二阶
2019年09月12日 06点09分 6
如果在二阶角块上做防粘的话,其实还是直接避空比较好,因为二阶角块上能存油的面积极其有限,即时有导油槽,比较靠外的地方的油很容易蹭掉,需要频繁上油
2019年09月12日 06点09分
level 12
感觉应该不错的,可以考虑入手[你懂的]
2019年09月12日 06点09分 7
level 11
震惊!首个可以在课堂上肆无忌惮速拧的二阶诞生了![滑稽][滑稽][滑稽]
2019年09月12日 10点09分 8
level 9
[滑稽]
2019年09月12日 11点09分 9
level 15
[滑稽]
2019年09月12日 23点09分 10
level 11
[真棒]
2019年09月13日 00点09分 11
level 10
[滑稽]
2019年09月13日 03点09分 12
level 15

2019年09月14日 10点09分 13
level 16
作为一个设计魔方,连防粘槽都不想做,直接开了三条横线的人来说[滑稽]很多接触面,都是花里胡哨
2019年09月18日 01点09分 14
只要效果够用就行了,不过我觉得防粘槽应该是会 影响手感的
2019年09月18日 02点09分
[滑稽]
2019年09月18日 05点09分
