2017年，火热的7月，广州飞傲电子科技有限公司发布了【平衡驱动•宽无止境】的产品发布会。
这发布会，一次给耳机爱好者三个系列产品。共有三大产品系列, 播放器, 耳放、耳机。
最明星的产品当然属于 X7 Mark II了，这个产品也就不需要我介绍了，大家比我了解得多。在发布X7 Mark II时，同时发布了这播放器标配的AM3A模块，集合单端PO输出,平衡PO输出于一体的耳放模块，一次给烧友两个满足。可以看出，FIIO相当的用心，我认为这个AM3A是在综合了AM1，AM3，AM2A这3个模块的特点，优点而精心设计出来了。

AM3A耳放模块，除了适合最新的X7 Mark II之外，一代的X7、将要上市的Q5耳放也能完美使用。
可随着烧友收到X7 Mark II后，好多人给我反映AM3A模块的平衡输出不如AM3，单端输出不如AM1-MOD、也比不上AM2A。
由于有AM1-MOD的成功，好多烧友都要求我研究一下AM3A能不能摩机升级，挖掘AM3A的潜力，也有烧友直接把X7 Mark II和AM3A发给我拆开研究。
既然烧友信任，既然FIIO为AM3A留下了升级的空间和潜力，我们就开始动手吧。

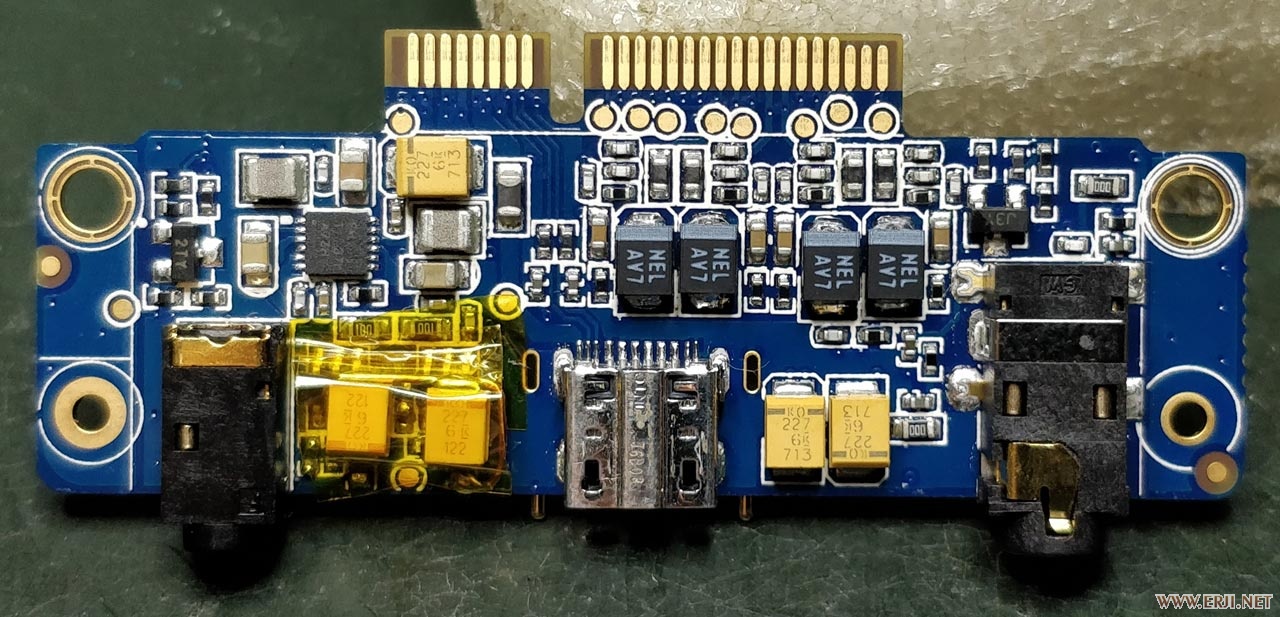

在拆开了AM3A之后，不急于动手，我先分析绘出了AM3A的基本框图及相关基本电路，并测量了一些工作参数。

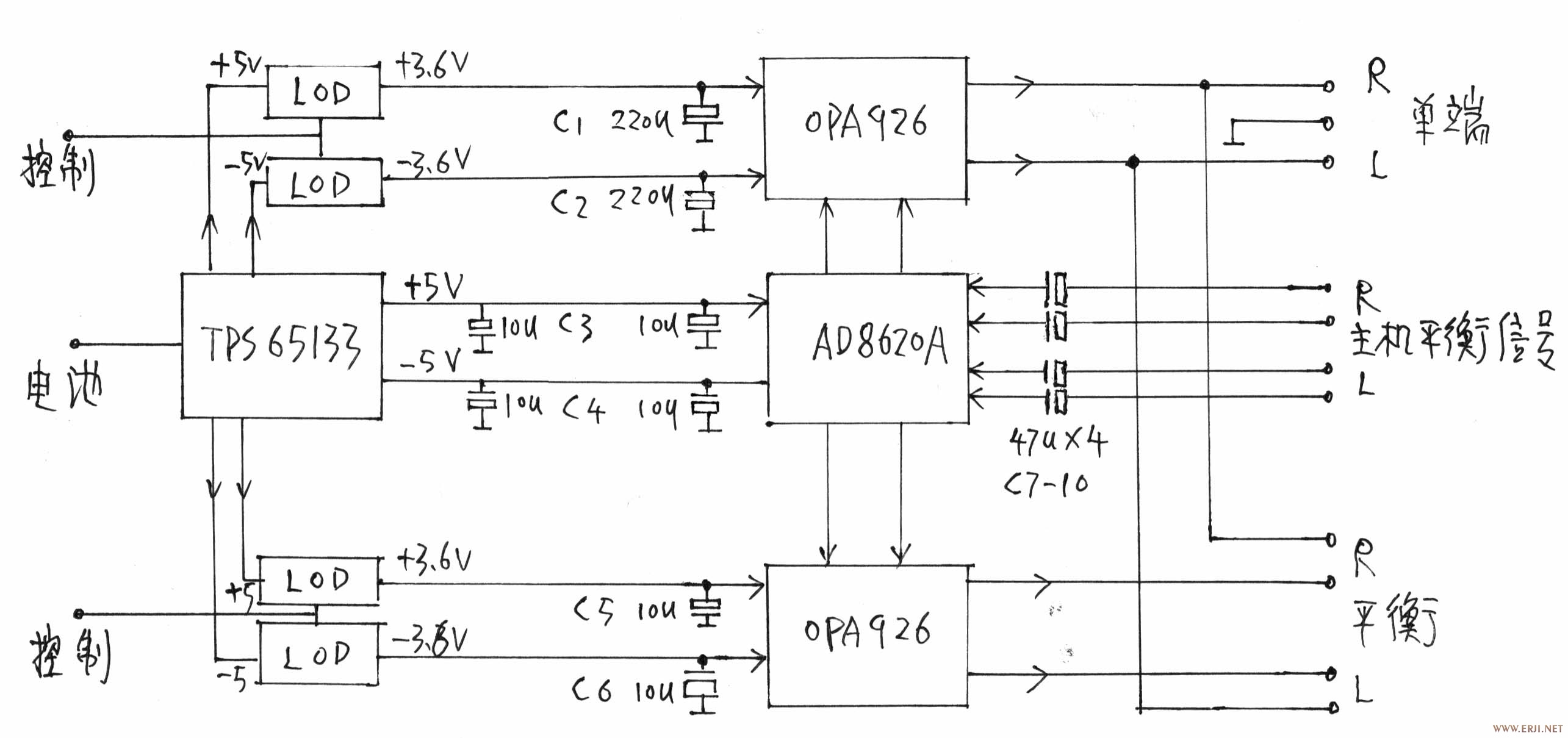

电路框图如下：
可以看出，AM3A的电路整体相当讲究，三个运放，用了三组电源，这为模块良好工作提供了基础。
但通过测量得出，AM3A的主电源，采用了TI公司的TPS65133的专用正负5V电源转换模块，输出为正负5V，这组电压滤波后，供给AD8620运放使用（AD8620良好工作电压最低是正负5V）。
在正负5V的主电源出上，还2组可以控制的正负电源LOD稳压电路，输出2组正负3.6V的电源，按需要供给耳放芯片OPA926使用。
从这个设计上可给看出，FIIO是想给AM2A的音色、AM1的定位性能、AM3的接口给AM3A，组成一个新的模块。
我觉得这模块这个设计思想很好，但在实际上，由于定位的问题，AM3A并没暴发出应有的水平，我觉得FIIO有意压低了，让跟其它模块有个性的区别。
个人观点：
1，电路整体架构良好，不用大改（AM1-MOD是加入专门制作的电源升压模块）
2，AD8620的主电源电压够了，加强一下滤波储能就够了。
3，提升耳放级的电源工作电压，从正负3.6V提高到约正负5V，这个极大改善了OPA926或更换运放的工作状态，提高动态范围，提高输出功率，这个在这次摩机中算最重要的一步了。
4，由于PO电路的工作电压提高了，输出最大功率也可以提高，我把4个平衡PO电路的放大倍数从2倍改为接近3倍，这个也明显改善了性能。
5，从电路框图中，我们可以看出，给二个给耳放级的LOD电源，在输出滤波储能退耦电容使用上，完全不平衡，单端的电容容量有220UF，而平衡放大的容量只有10UF，这就不奇怪大家说AM3A的平衡端口就送的了，退耦电容对音质的影响是很大的，不会比音频耦合电容影响小的。所以在摩机时，我也给装上二个基美KEMET低内阻的电容，保证真正平衡了，整体平衡提升效果很好。
6，为了减少引入传输上来的噪声，AM3A模块的输入阻抗设计比较小，原机的音频耦合电容是47UF，有烧友反映低频下潜，力度欠缺了一点，这个加大一点音频耦合容量就好了，按经验，直接装上低内阻的62UF聚合物钽电容，很OK。
综合以上6项改造，AM3A-MOD真正是集合了AM1-MOD、AM3、AM2A的优点，成为一个全新的FIIO民间MOD模块，等待着烧友的考验。

电源改造

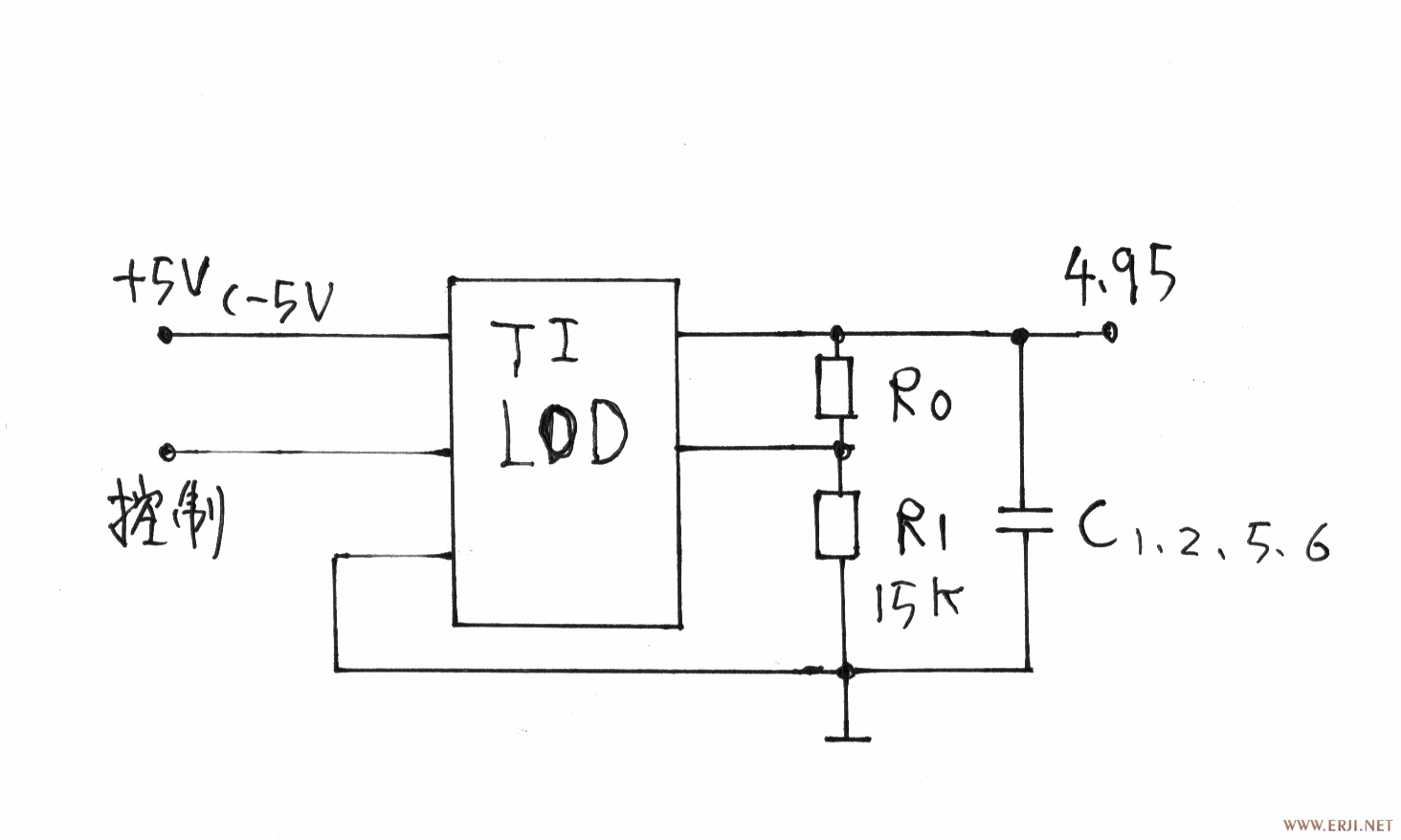

这个是LOD稳压电路，在AM3A上共有2组正负电源，改造时把电阻R1（原机正电源模块电阻是23K，负电源是30K）拆掉，全部换为15K电阻。
这个改造把稳压降压电路改成一个可控制的电子滤器，输出电压接近5V。
这个电阻电路上一共4个，主板正面2个（绿色框内），背面2个（红色框内），拆掉原机的，重新焊接15K的就行了。

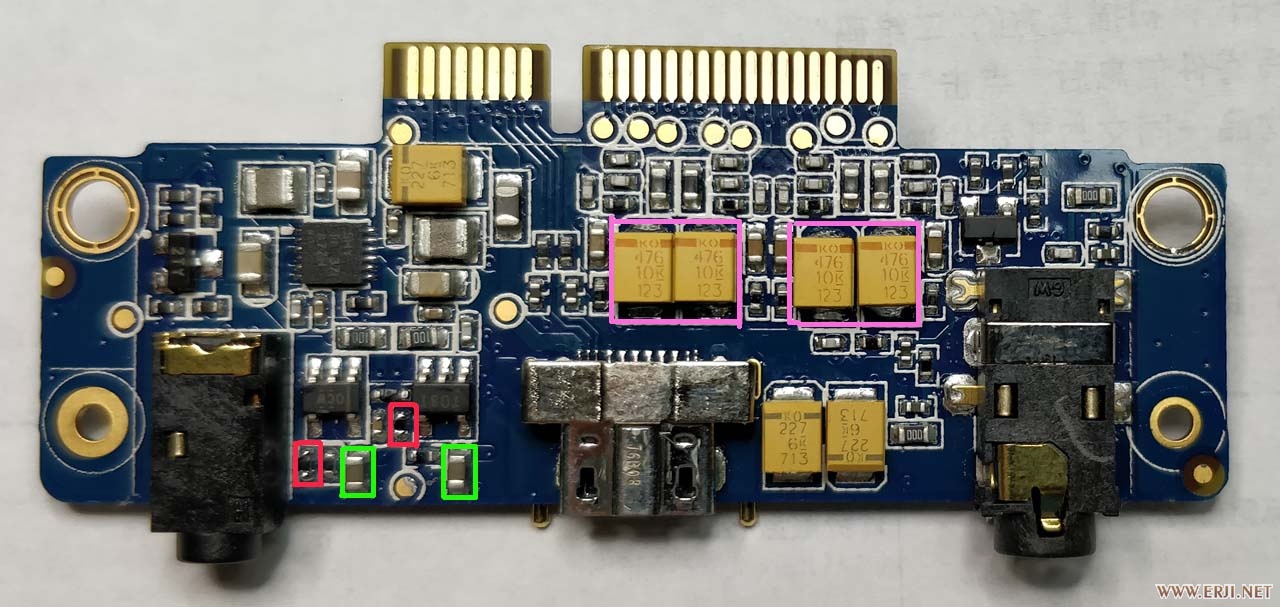

主板正面

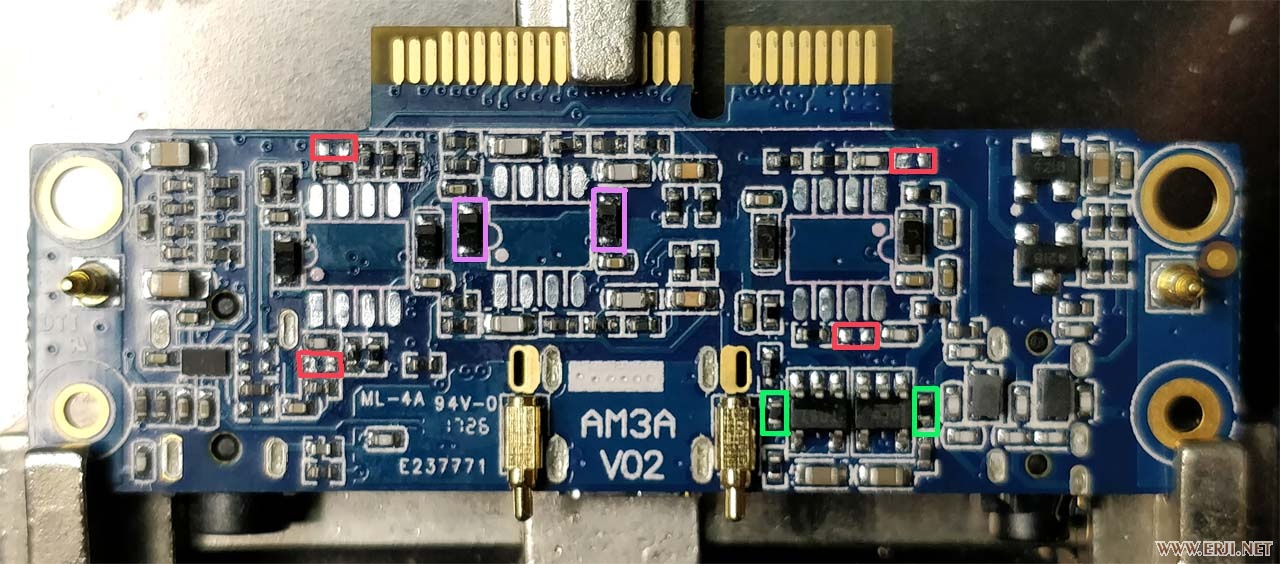

主板背面

C3，C4是主板正面的紫色框内的电容，换为47UF的X5R电容，加强AD8620的供电质量。
C5，C6，是主板背面的绿色框内电容，这个并联上2个220UF的KEMET电容，保证电源供电也平
音频电路改造
C7-C10，4个音频耦合电容，上面已经说了，加大，加大换为4个62UF的电容。

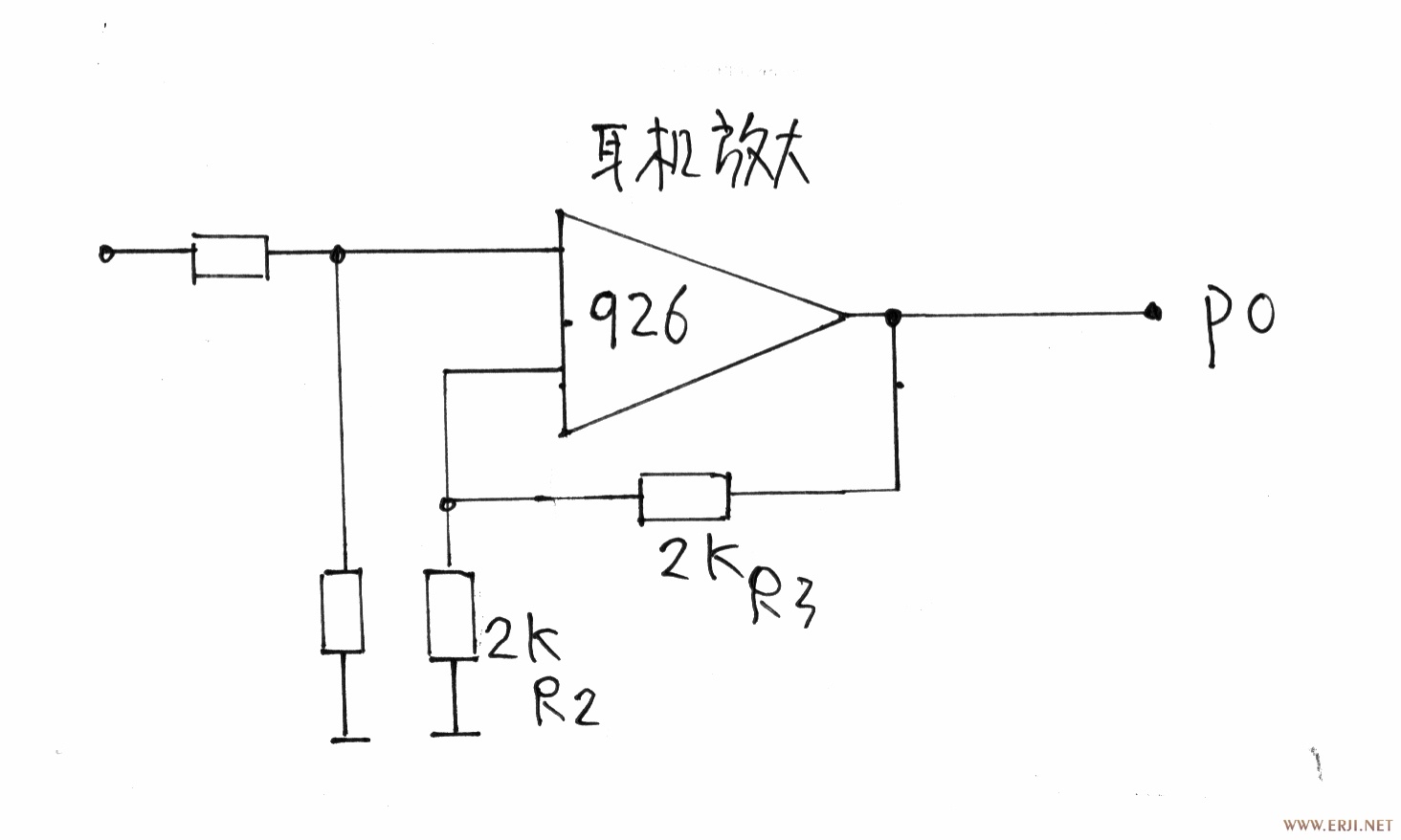

这电路在AM3A上有4个，组成了平衡放大器，当耳机插入不同接口时，自动识别并选择工作2个单端放大或4个平衡放大。
这电路的OPA926是FIIO订制的耳放专用运放，在TI网站也找不到任何资料，在实际测试及试听中，觉得这运放中高频通透性不是很好，而且工作电流也大，在摩机时，就换上好评的OPA2613了，效果也是好的。
这电路由于电源电压提高了，我也就提高电路的放大倍数，把原机R3电阻（主板正面4个红色框内电阻），从2K换为3.9K，放大倍数从原来的2倍约增加到3倍了，算是手工狂暴模式吧，提高最大输出功率。
主个改造配合电源升级后，AM3A的4个放大器，真正做到了全平衡。
对于AM3A用的3个运放，二个耳放的运放，不用考虑就换为OPA2613了，音色好，用电小，在整个模块打摩完成后，整体用电比原来还小一点点，这就是OPA2613的功劳了。
对于AM3A用的AD8620这个运放，是AD8620ARZ的，在试验摩机时，我是直接换了更高级别的AD8620BRZ，这个将是肯定是提升的，但成本就高了很多。
AD8620BRZ是AD8620ARZ的高级版本，厂家价格一般是约4倍。这二个运放音色相近，但BRZ的在中高频段的声音质感、密度比ARZ好点，运放几倍的价格，好一些的表现，就看烧友的需求了。

好了，搞到这里，一个集成AM1-MOD，AM2A，AM3A优点的AM3A-MOD就已经完成了，好坏烧友们自己听着玩吧。
这次摩AM3A，拖了很久，一开始不重视也没机器研究。后来烧友发机器来，才开始真正研究MOD，但也拖了近一个月，才搞得我自己比较满意，才把机器发还给烧友试听并得到肯定（已经摩了3个模块了）。赶在新年来临之际发布，算是给烧友新一个礼物吧，祝烧友们开心，高兴听音乐。

2017年12月31日，今年最后一天，完善一下AM3A-MOD。
电路增益重新设定：
电路增益放大倍数设置为3倍之后，经测试发现AM3A的最大输出已经失真，增益改为2.8倍就刚好（反馈电阻调为3.6K）。
AM3A原模块单端最大输出电压约1.9VRMS（负载16-300欧），摩机后最大输出是约2.5-2.8VRMS（负载16到300欧），摩后输出功率得到了加强，已经达到了中功率模块的水平了。
对于平衡输出，也是这个比例了，毕竟4个放大器完全一样的。

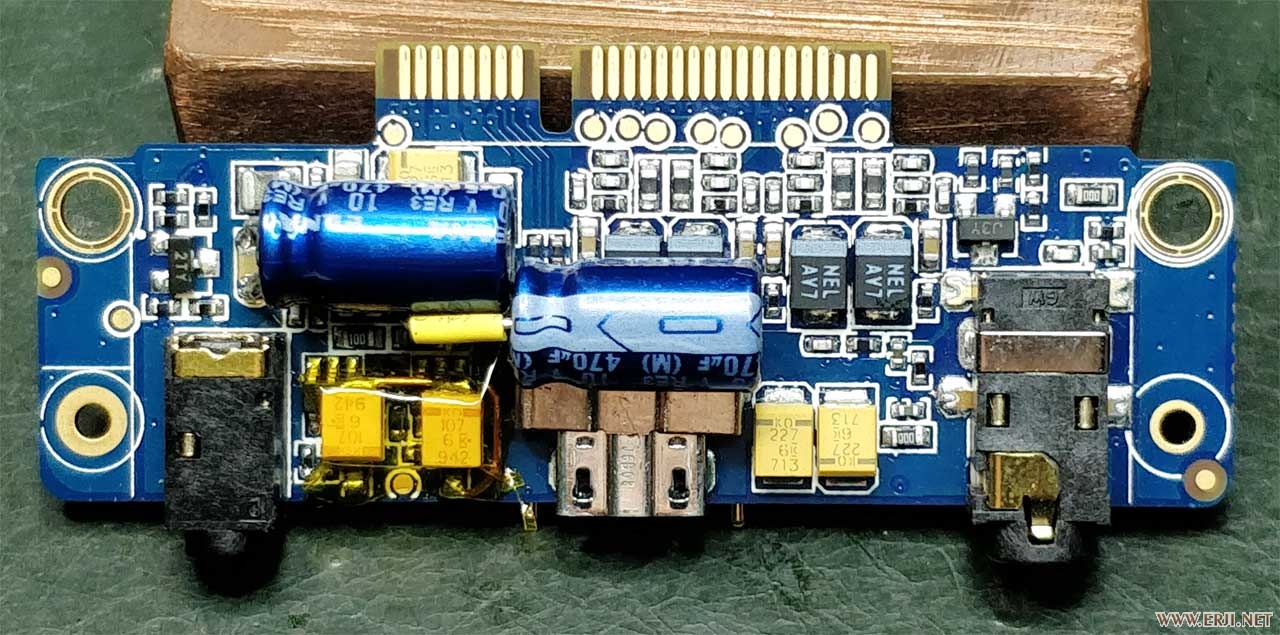

电源正负5V主电源，加入大容量的电解电容。
加入是ELNA的RE3音频系列电容，容量470UF（原机是22UF），大电容的加入，极大保证整机电源的稳定和干净，保证整个模块的工作稳定，也确保最终的声音品质。
整个模块的打摩方法，大家都 应该看出，重点就是整个电源系统上：提高电压，加强滤波储能，保证平衡通道的电源平衡。
电源是声音之本，电源处理好了，再处理放大电路，才能取得好的效果。当然了，放大电路也配合调整，并换用等级更高，音色更好的运放。
AM3A的摩机，到这里已经很完善了，祝烧友位新快乐！

虽然升高了耳级的工作电压，但由于更换了更省电的运放，所以续航时间不会减少，还长一点点。
总结一下，映呈AM3A-MOD特点:1，比原版AM3A更省电，接近跟am1一样省电。2，跟am1-mod和am2a一样类似的音质音色，大家都说好。3，有着am3模块的单端、平衡全接口优势，而且抗干扰能力比am3更好。4，单端的推力和输出最大输出幅度，达到am2系列中功率模块的水平。5，平衡口推力明显超过am5，推HD600之类的高阻大耳机更好。AM3A-MOD，简直就是飞傲耳放模块优点的综合体了。一块AM3A-MOD在手，其它无求！
