为啥ir2110的输出上升沿后面有点缓，开始我以为是自举电容

level 9

DC-440V 楼主

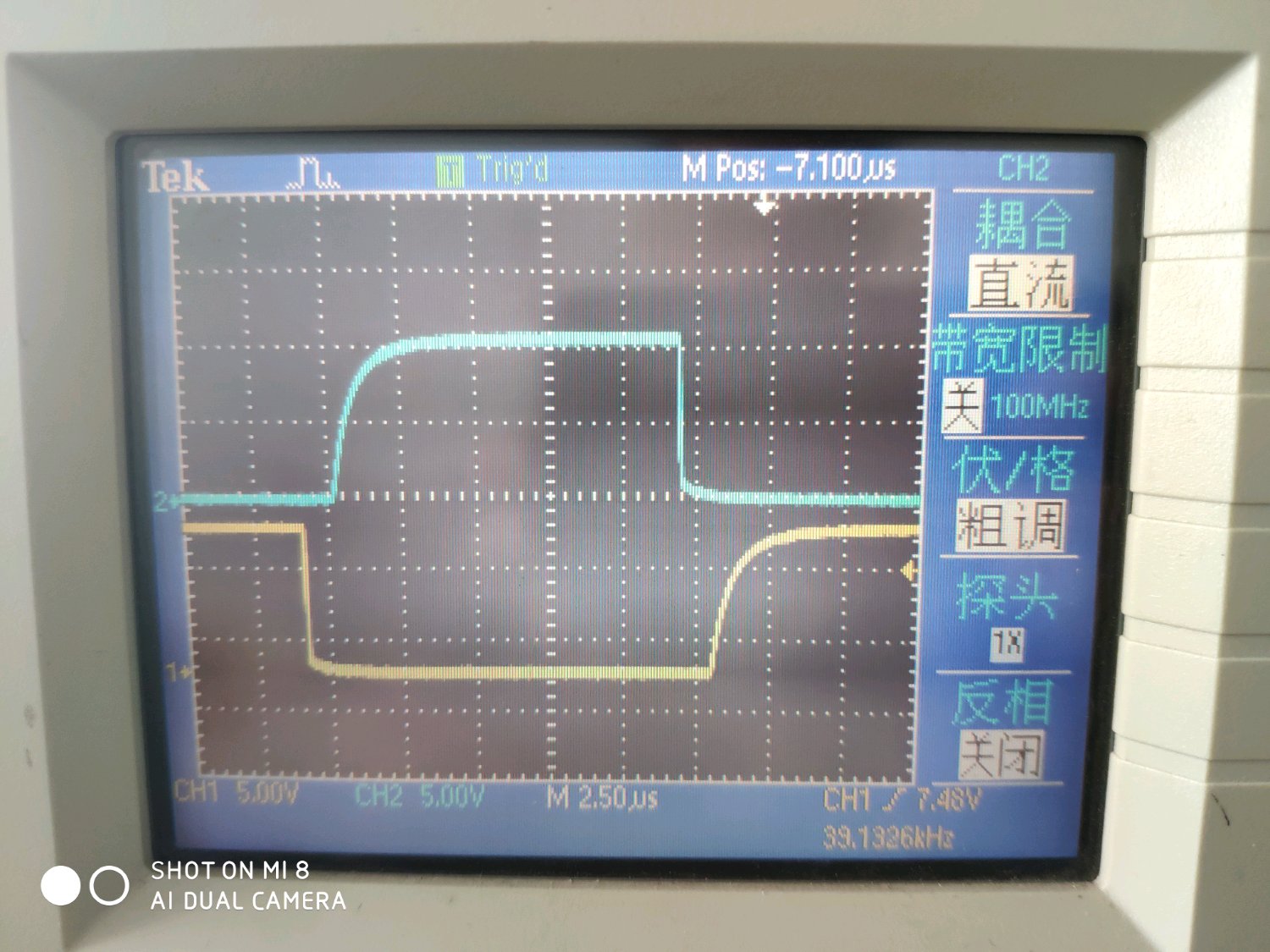

为啥ir2110的输出上升沿后面有点缓，开始我以为是自举电容的取值问题，但是低端的上升沿也是这样，解释不通了啊，难得是我没用独立电源的原因？

2019年08月27日 04点08分 1

level 9

DC-440V 楼主

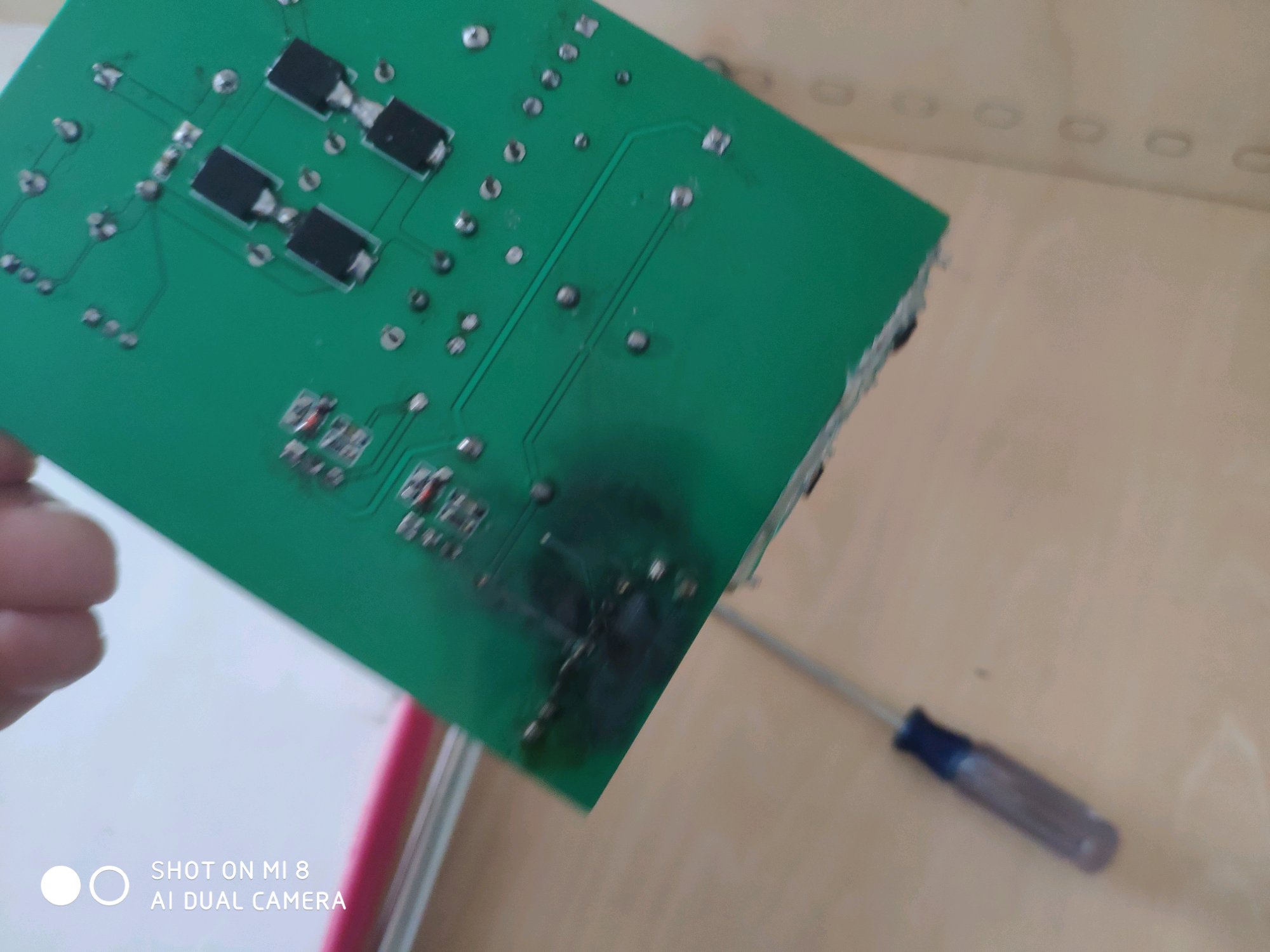

炸鸡成功，5a保险管炸的稀碎，8n60封装也炸开了，IR2110也报废了，这波白给了。。。

2019年08月27日 10点08分 2

level 13

不知道，帮顶

2019年08月27日 16点08分 3

level 8

1,检查PCB布线，围绕着栅极驱动器周围布线观察，高速大电流走线是否做到粗而短，电源是否合理退藕；
2，检查被驱动的管是否相对于该驱动器而言栅极充电量过大；
3，检查是否买到假货；
4，检查探头带宽，确定该频率下的方波测试能够真实反映波形。
分析完毕。

2019年08月27日 23点08分 4

level 5

也没有米勒平台，看着像带了个大电容

2019年08月28日 01点08分 5

level 11

栅阻合适吗

2019年08月28日 06点08分 6

DC-440V

几十欧吧

2019年08月29日 01点08分
