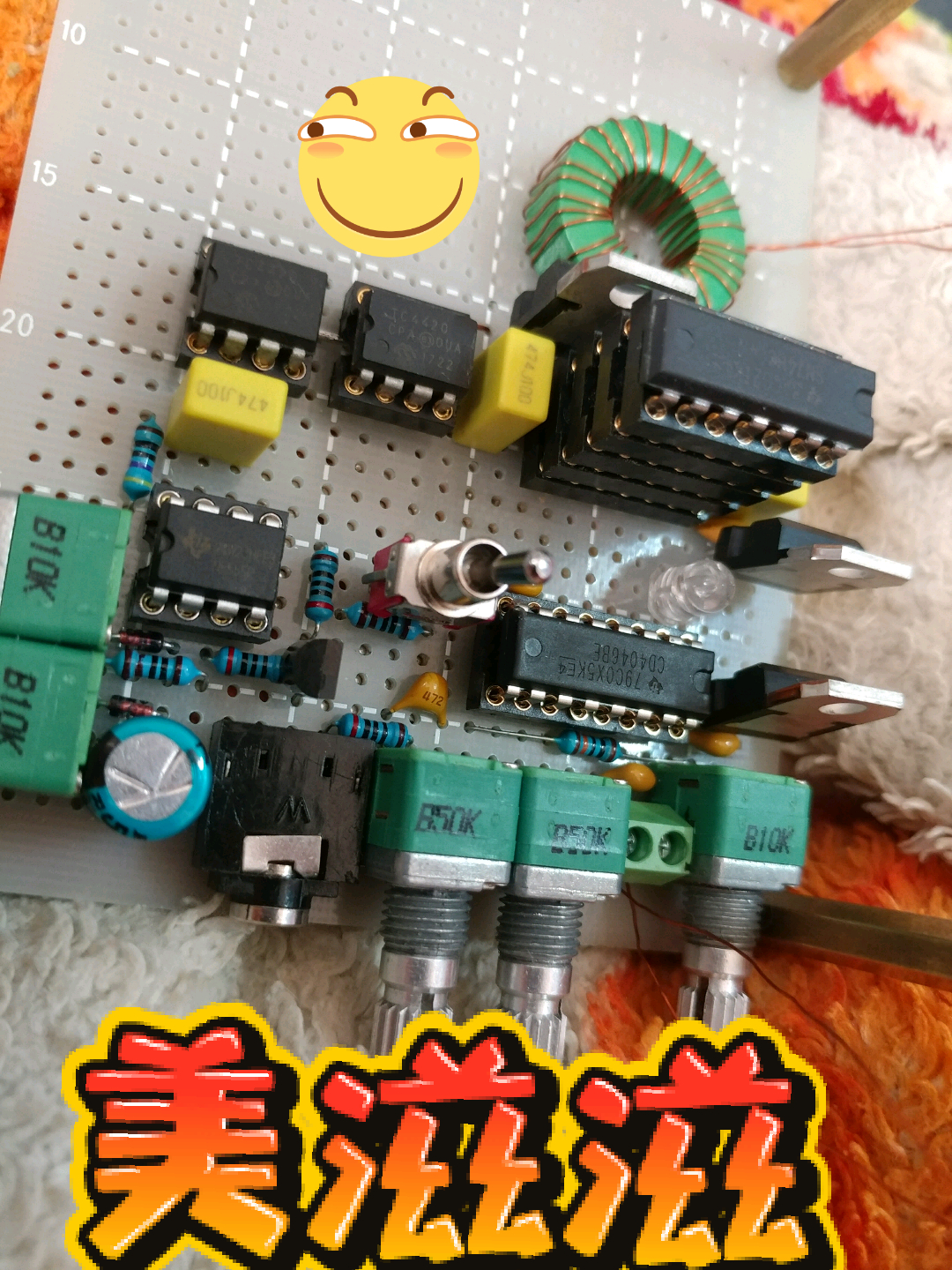

一个半桥的pllsstc, 24V输入(图是电路未成型时的)
刚才，pllsstc上电了。有一点电弧，就一点而己，然后调着，当4046的一脚出高电平时，ucc27322发热，反馈线圈的脚对换了也没改善。这是在半桥输出踹串了0.33uf的时候的情况。之后我拆了0.33uf，上电即炸，我的250冒烟了。求解
2019年08月22日 15点08分
1
level 8
2kΩ电阻
线圈频率是多少
2019年08月22日 15点08分
3
-ARX7-
应该在800k左右的
2019年08月22日 15点08分
-ARX7-
再计了，1.3MHz才对
2019年08月22日 16点08分
2kΩ电阻
频率太高了
2019年08月23日 03点08分
2kΩ电阻
4046最大频率才1.2M诶
2019年08月23日 03点08分
level 8
贴吧用户_5EVZQN9
你这芯片坐是认真的吗
2019年08月23日 09点08分
4
-ARX7-
不
2019年08月23日 10点08分
level 1
Ai爱路_
驱动顶不住
2019年08月23日 10点08分
5
-ARX7-
发现大佬小号！TC4422这些顶不了？供电的7818发热正常？
2019年08月23日 10点08分
Ai爱路_
@-ARX7-
频率太高，供电在ic范围，低压 可以用三级管驱动
2019年08月23日 10点08分
-ARX7-
@Ai爱路_
改用7815给tip41/42供电如何？
2019年08月23日 10点08分
level 8
2kΩ电阻
先确定一下频率，如果1M以上用2A左右电流去驱动
2019年08月23日 11点08分
6
-ARX7-
并联7815
2019年08月23日 12点08分
-ARX7-
12V當驱动怕电压不够吗？
2019年08月23日 12点08分
2kΩ电阻
，那个啥驱动栅极的电流由驱动提供，更高频率需求更高的电流，如果你想更了解可以看下我的帖子
2019年08月23日 12点08分
2kΩ电阻
@-ARX7-
并联不能解决电流问题，毕竟电流分为原来1/2进入两个之路，出来后来说原来大小
2019年08月23日 12点08分
level 5
荔浦仔♋
分分钟成功
2019年08月24日 07点08分
7
level 11
66Cccfff
摞那么多IC座必炸！
2019年08月24日 07点08分
8
-ARX7-
最后改了，上tip41/42, lm2576-12供电，什么东西也没，只有74hc14和4046温热，死活不入锁，也许真的频率高了，然而我不懂处理尖顶，就打算再撸一管了。
2019年08月24日 08点08分
