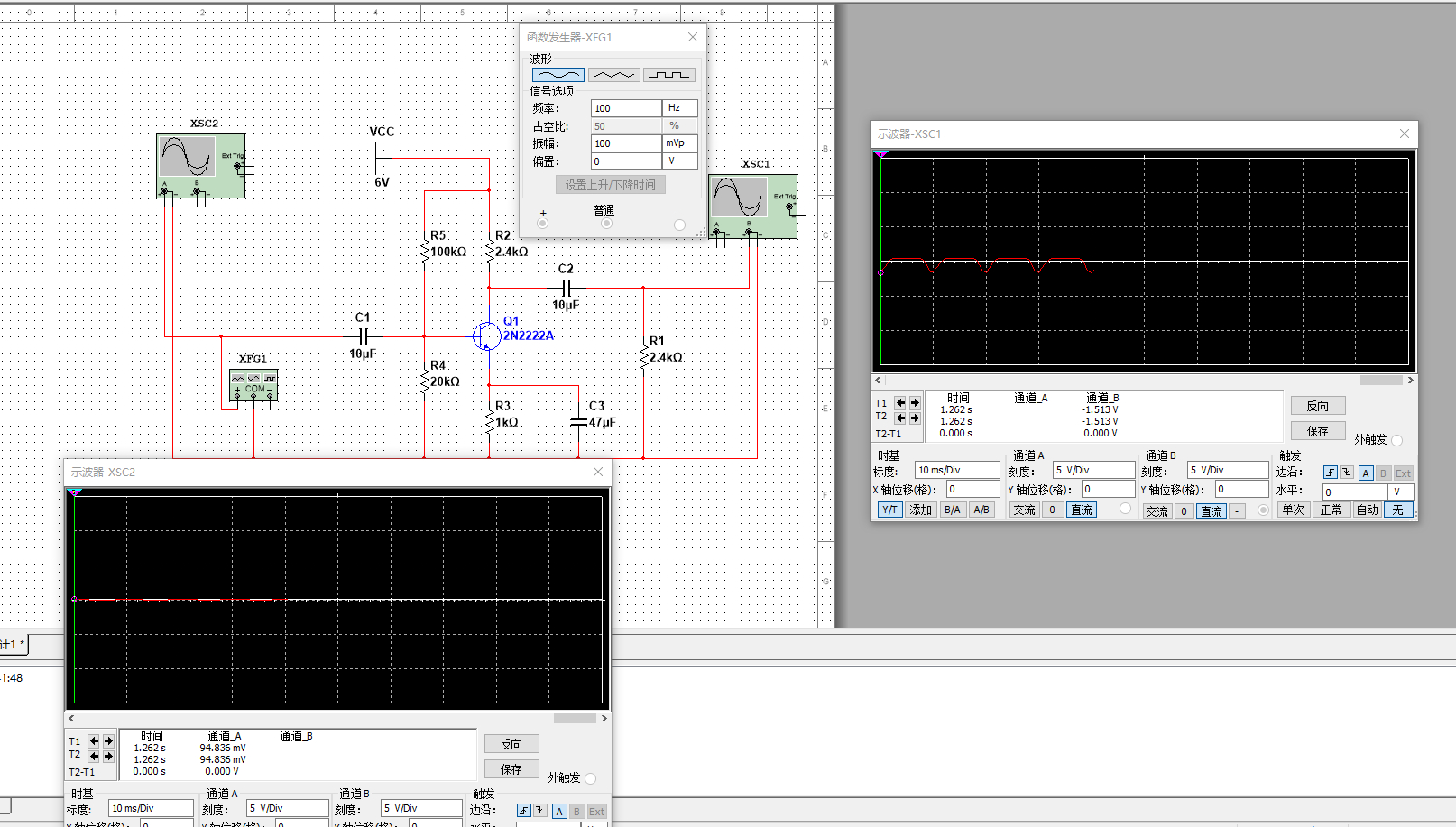

我真是。。。。不知道问题在哪。。。输入端和输出端。。波形差距太大了。。。网上给的数值是这样的。。但是到我这就不行了

放大器的电源电压Vcc=6V，那么输出最大电压峰峰值Vp-p=Vcc-Veq-Vsat≈5V（式中的Veq和Vsat分别是三极管发射极静态电压和饱和压降）。放大器该有数十至数百的放大倍数吧，那你算算输入信号的电压峰峰值在什么范围内，输出才不失真。
图中，信号源（函数发生器XFG1）输出信号电压峰峰值Vp-p=2Vp=10V，比输出最大值还大，你还想有正常的工作状态？将Vp改为10mV再测吧。
另，应点击示波器面板上的“反向”键，将波形显示窗口的底色改为白色，便于观测和截图。

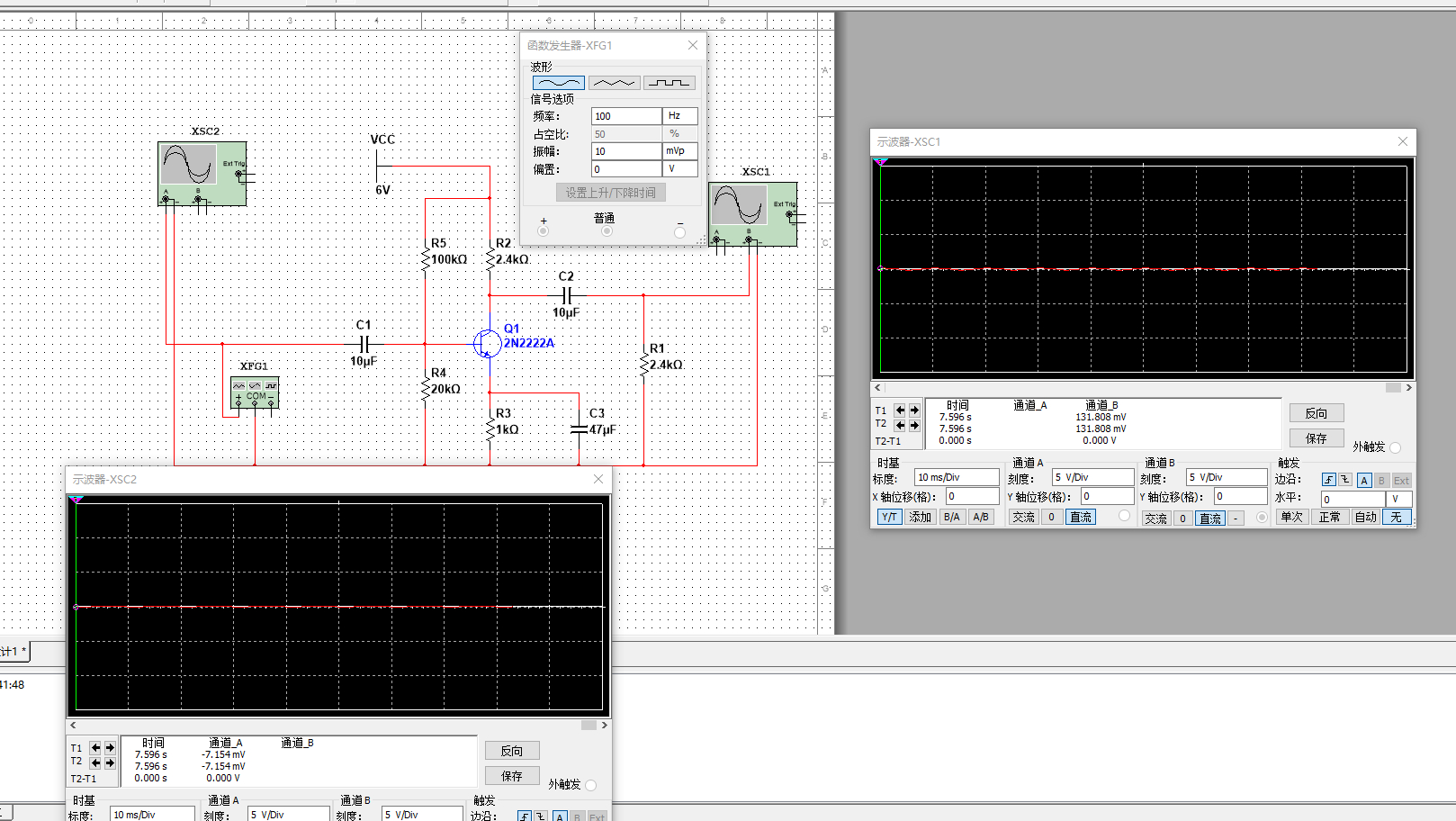

大哥呀。。。我分别测了 10 mv 50mv 100mv的。。。但是结果 还是不怎么尽如人意。。。要不要我在50mv附近 多测试几次

从输出波形来看，上半部被削顶，应是静态工作点偏低导致的截止失真。适当调整静态工作点（调整R5、R4、R2等）就可解决。
另，100Hz的信号频率可能处于该放大电路的工作频带的边沿，可适当提高测试信号的频率（如1kHz）。
