经典pll 41 42驱动，但是这个波形不好是什么问题呢，
zvs吧
全部回复
仅看楼主
level 9
BOI42Ω
楼主

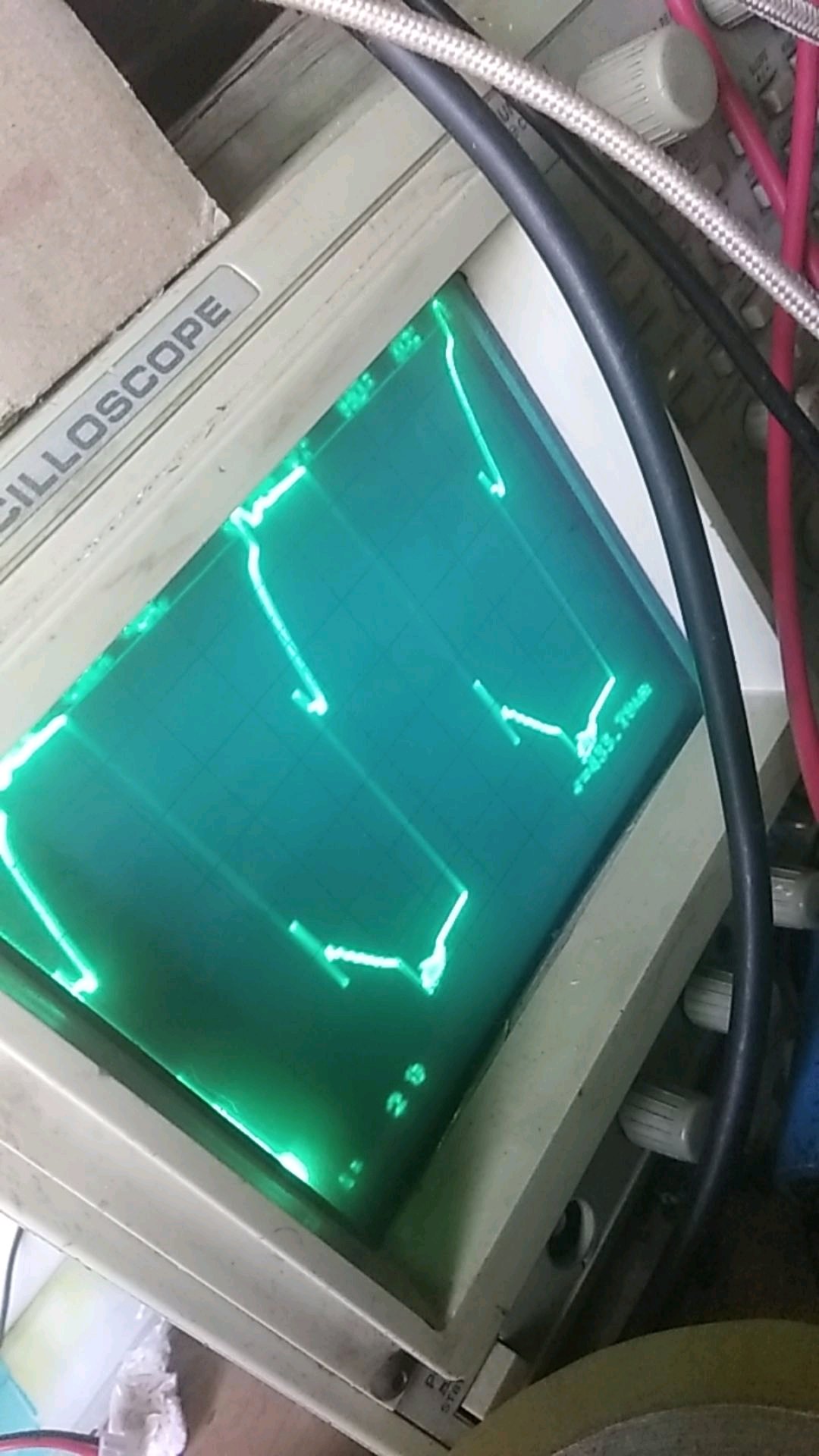

经典pll 41 42驱动，但是这个波形不好是什么问题呢，求大佬
2019年08月16日 08点08分
1
level 9
BOI42Ω
楼主
可以怎么改进，谢谢
2019年08月16日 08点08分
2
level 9
BOI42Ω
楼主
现在这个达到400k左右波形成这样了41C温度也小了
2019年08月16日 08点08分
3
level 9
BOI42Ω
楼主
2019年08月16日 08点08分
4
2kΩ电阻
这是基极波形吧
2019年08月17日 05点08分
level 13
贴吧用户_72eG1e1
不清楚，帮顶
2019年08月16日 09点08分
5
BOI42Ω
谢谢
2019年08月16日 09点08分
level 8
笑叹千年沧桑
1,你的MOSFET的栅极总充电量太大，请自行查阅Datasheet选择合适管子；
2，你的TC4421是假货，达不到9A的最大输出电流；
3，你的PCB布局太差，高电流回路寄生电抗太大。
2019年08月17日 01点08分
6
摸狗人💨
他用的是图腾哪来的4421
2019年08月18日 03点08分
level 8
笑叹千年沧桑
补充，确信不是你示波器本身的问题，使用带宽太低或者不匹配的探头往往能得到荒谬的波形。
2019年08月17日 01点08分
7
BOI42Ω
你好，可以指点指点吗
2019年08月17日 02点08分
笑叹千年沧桑
@BOI42Ω
该说的我都说完了，剩下的细节交给上帝吧。
2019年08月17日 04点08分
level 9
BOI42Ω
楼主
GDT输入波形
2019年08月17日 02点08分
8
level 8
2kΩ电阻
2019年08月17日 05点08分
9
level 8
2kΩ电阻
看一下栅极的波形
2019年08月17日 05点08分
10
BOI42Ω
像正弦波就是，频率低点时好点
2019年08月17日 05点08分
2kΩ电阻
，理论上不考虑磁环的影响应该是方波才对，但是如果正弦的话管子的发热情况应该不大
2019年08月17日 05点08分
2kΩ电阻
如果是图腾发热，要么是基极的电流太大，或超频，或者所需的驱动电流超过了图腾提供
2019年08月17日 05点08分
BOI42Ω
回复 2kΩ电阻 :在400k左右像方波，但有个尖峰，频率一高就有点像正弦波了， 我觉觉得就是尖的问题，
2019年08月17日 08点08分
level 11
彭聪哥哥
2019年08月18日 00点08分
11
level 10
小琼黎
那两个大电容不错呀
2019年08月18日 03点08分
12
BOI42Ω
空调变频板拆的
2019年08月18日 12点08分
小琼黎
哪来的变频板好找吗
2019年08月21日 03点08分
level 10
dhxhxxjx
2019年08月18日 03点08分
13
level 9
欧阳铁蛋℉
辅助电源功率大些，在41/42前边，再加一组8050图腾，芯片直推41/42有些吃力的。
2019年08月21日 01点08分
14
