然后做了个d类功放。。。
zvs吧
全部回复
仅看楼主
level 7
A_s_ 楼主


2019年08月13日 06点08分 1
level 7
A_s_ 楼主
这个电路应该是本人仡今为止做的最复杂的电路了(没有之一)😂主要原理是:NE555产生的方波载波(350kHz)经过RC积分电路积分后，通过AP358与音频信号进行调制产生SPWM信号，再连接场效应管irfz46，达到音频放大的效果。
2019年08月13日 07点08分 2
A_s_
抱歉，不是spwm信号，是pwm信号。纠正一下。(最近脑子真是越来越不好使了😂)
2019年08月13日 10点08分
66Cccfff
@A_s_ 直接取555的2/6脚三角波不行？
2019年08月17日 04点08分
A_s_
回复 66Cccfff :我试过，音质不好[阴险]
2019年08月17日 15点08分
level 7
A_s_ 楼主
d类功放效率很高，开了一个小时场管还是凉的[捂嘴笑]
2019年08月13日 07点08分 3
level 10
dhxhxxjx
电路发一下[滑稽]
2019年08月13日 08点08分 4
A_s_
[滑稽]
2019年08月13日 10点08分
level 7
A_s_ 楼主

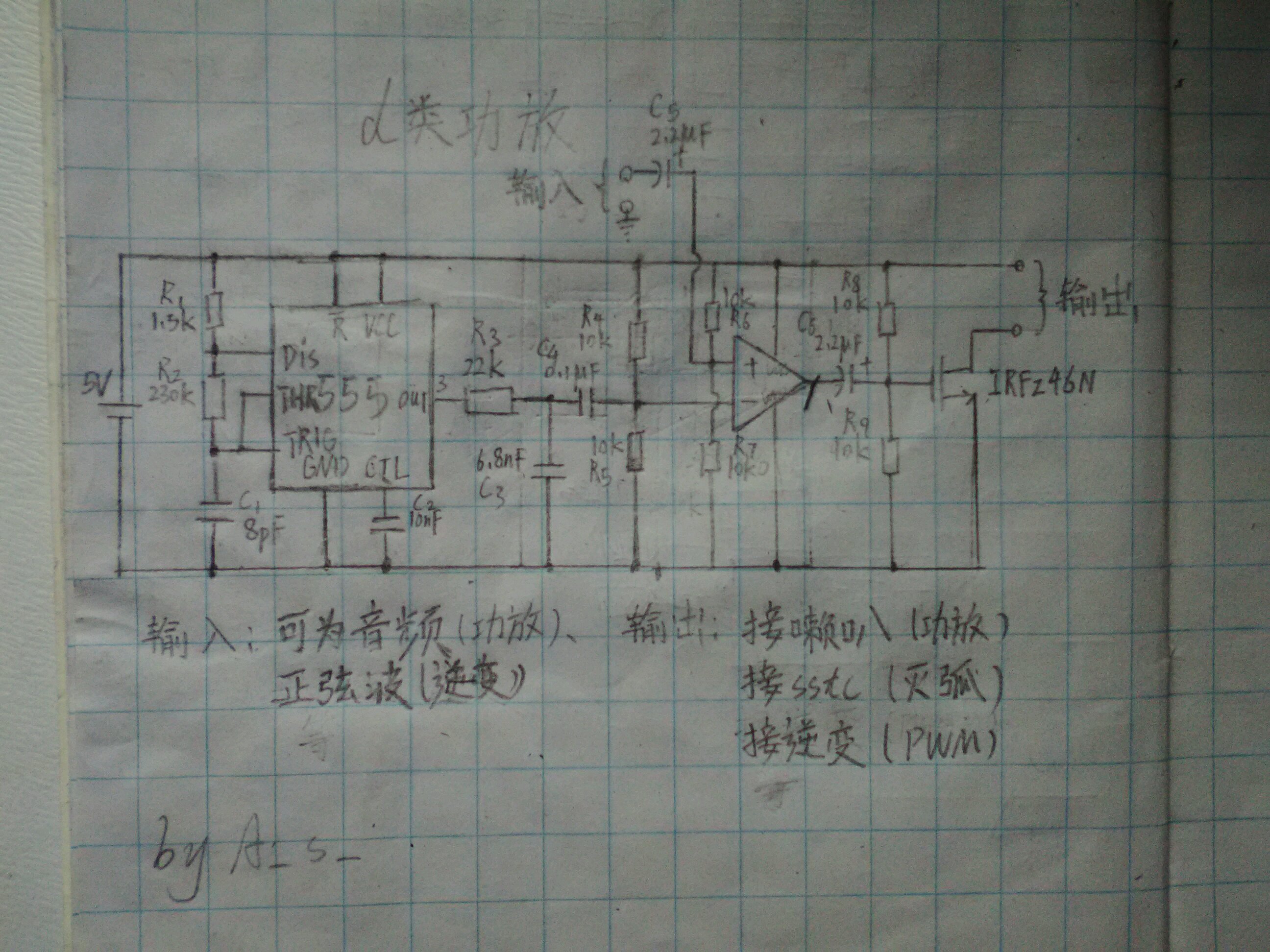

电路图[滑稽]要做的人要对音质有心理准备[滑稽]
2019年08月13日 10点08分 5
level 8
笑叹千年沧桑
偷偷告诉你，用TL494做一个BUCK降压器，把输出调为输入的约一半，然后调制误差放大器的基准输入引脚就可以输出高质量音频了。要想再好，就得找你TI爸爸要方案了。[滑稽]
2019年08月13日 11点08分 6
A_s_
然鹅我连494都没有[阴险]
2019年08月15日 13点08分
level 7
A_s_ 楼主
大佬说d放要LC滤波，明天试试[阴险]
2019年08月15日 13点08分 7
level 7
A_s_ 楼主
偷偷告诉大家，其实比较器用lm393会更好。[滑稽](我不用393是因为我没有393[阴险])
2019年08月15日 13点08分 8
AMDPENTIUM
我准备试试用5532[滑稽]
2019年08月16日 15点08分
level 7
A_s_ 楼主
为什么标题要加“然后”呢？因为这个电路其实是我用上次那个甲放改制过来的...[阴险]所以这个的输出端其实还是一个甲放...[阴险]所以推的时候喇叭会巨bj烫[阴险]
2019年08月15日 14点08分 9
level 7
A_s_ 楼主
电路图已更新[阴险]我真的是脑挫了，358pwm输出我给它加隔直偏置干啥呢[阴险]
2019年08月16日 00点08分 10
level 13
AMDPENTIUM
把频率提高到800kHz音质应该会更好[滑稽]就是不知道我买的不知名品牌555会不会突然去世[阴险]
2019年08月16日 15点08分 11
病名为爱😜
我用仙童上过1m[阴险]只不过波形就，
2019年08月21日 14点08分
AMDPENTIUM
@病名为爱😜 [滑稽]
2019年08月22日 03点08分
A_s_
回复 病名为爱😜 :我的555上1M，3脚波形像被砍了一般的三角波[阴险]
2019年08月22日 14点08分
AMDPENTIUM
@A_s_ [阴险]
2019年08月23日 00点08分
level 11
bu不方的😁
我用tl494做的低频很硬
2019年08月19日 04点08分 12
A_s_
494是锯齿波，我不知道适不适合调制(周大佬好像说可以的)
2019年08月19日 04点08分
level 7
A_s_ 楼主
听说用两个运放对电容恒流充放电可以产生非常标准的三角波，也许这样生成载波会使音质更好一些
2019年08月19日 05点08分 13
level 11
wait1210day
d 放最好使用图腾柱推挽结构，也就是使用同步整流 buck 的那种结构。
2019年08月19日 11点08分 14
A_s_
回复 电子业余爱好z :哦，谢谢指点
2019年08月20日 04点08分
啊‮‮♡~鱼杂‭‭ㅤ
@A_s_ 叫我干嘛？？[你懂的]
2019年08月20日 15点08分
A_s_
@啊‮‮♡~鱼杂‭‭ㅤ 我叫你了吗[阴险]
2019年08月21日 03点08分
啊‮‮♡~鱼杂‭‭ㅤ
@A_s_ 你看看你的回复
2019年08月21日 15点08分
level 13
大绅士_H君
既然555都有三角波了，还要3脚接积分干嘛[喷]感觉多此一举，还有D类要LC滤波，没有的话可不是D类[滑稽]再给点提示，你这个电路，音质听起来是清晰，但是感觉没有低音[滑稽]
2019年08月21日 04点08分 16
A_s_
后来加了lc[阴险]其实我后来想了下，三角波还是用运放做比较好，会更标准一些
2019年08月22日 14点08分
大绅士_H君
@A_s_ 是的，出来一个三角波，然后用一个339比较就可以做多路输出了，[滑稽][滑稽]
2019年08月23日 01点08分
