求助labview怎么根据单片机发送的数据画XY图
labview吧
全部回复
仅看楼主
level 4
国宝大熊猫💯 楼主
2019年08月12日 13点08分 1
level 4
国宝大熊猫💯 楼主
单片机发送数据时实时画XY图
2019年08月12日 13点08分 2
level 15
Labview_VIP
首先，你要无损的将数据采集到。先试试labview自带的串口通讯范例。
2019年08月12日 15点08分 3
国宝大熊猫💯

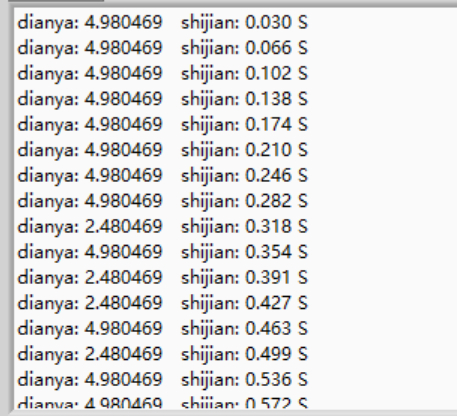

这就是labview采集的
2019年08月13日 01点08分
国宝大熊猫💯

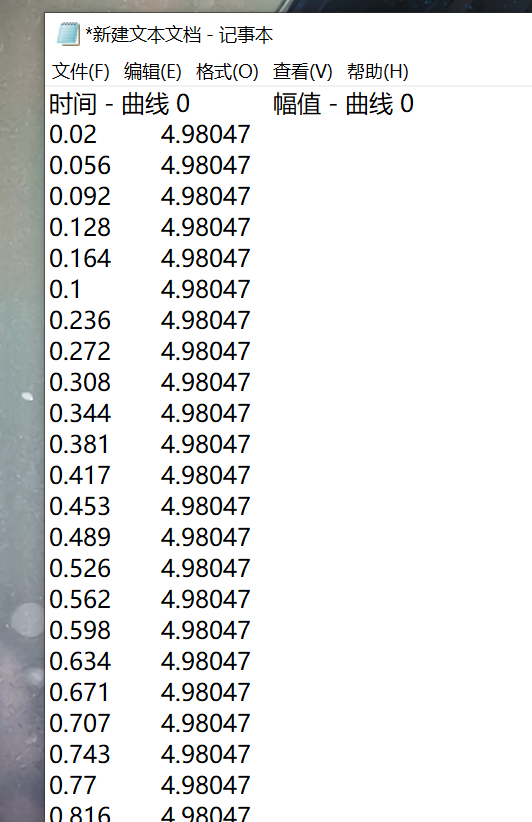

单片机每发一次数据就是上面的一行 我想实时的画XY图
2019年08月13日 01点08分
Labview_VIP
@国宝大熊猫💯 那就利用模式匹配函数，提取电压和时间数值。
2019年08月13日 02点08分
国宝大熊猫💯

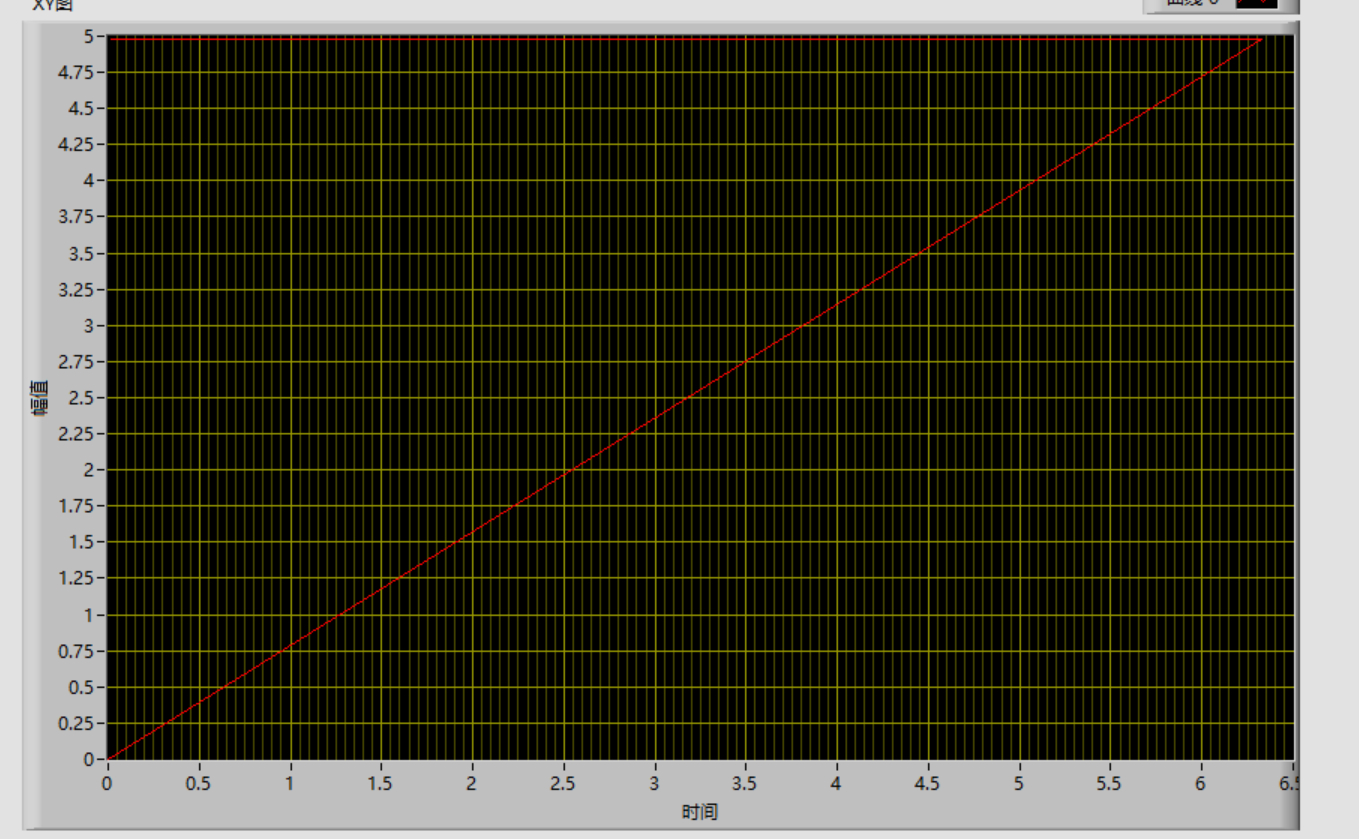

@Labview_VIP 能帮忙看下我该怎么把最后一个数据和（0,0）连得这条线去了吗
2019年08月15日 08点08分
level 5
c27n7h1
LABVIEW讀取到一行字串(String)，你可以每次讀取到資料時，用String Subset把字串分割，留下兩種數據的字串，將字串轉換成數字，各自組合進1D陣列，再去畫xy圖
2019年08月13日 14点08分 4
国宝大熊猫💯
我该怎么能把X轴起始点和我的数据第一个点X坐标一样 图在下面能看一下吗
2019年08月15日 08点08分
level 4
国宝大熊猫💯 楼主
2019年08月15日 08点08分 5
level 5
c27n7h1
我認為大概是這樣的意思，當數據導入後，其他都是array的事，想要去掉最後1個，就直接刪除吧，簡單點用Delete From Array
2019年08月15日 13点08分 6
国宝大熊猫💯
谢谢老哥 我昨天用测量每一行字符串的长度与10比较，在XY图加了个条件框，字符串为空时不往XY图写数据
2019年08月15日 23点08分
c27n7h1
能解決就好~了解labview越多，能使用的方法越多~加油[呵呵]
2019年08月16日 10点08分
