这块IC就是设计用于LED的驱动的场合中的。振荡频率1.2MHz，利于小型化设计。内置标称2A的OSFET，但是Datasheet上说电流限制居然是4A？？最低工作电压2V适于锂电池应用场合。同时FB的基准电压居然只有0.6V，这还意味着除了典型的恒压应用电路外，它还可以接成恒流电路用于驱动一串LED，此时，由于输出电流不大，但输出电压较高。所以0.6V的压降不会损耗太多功率。

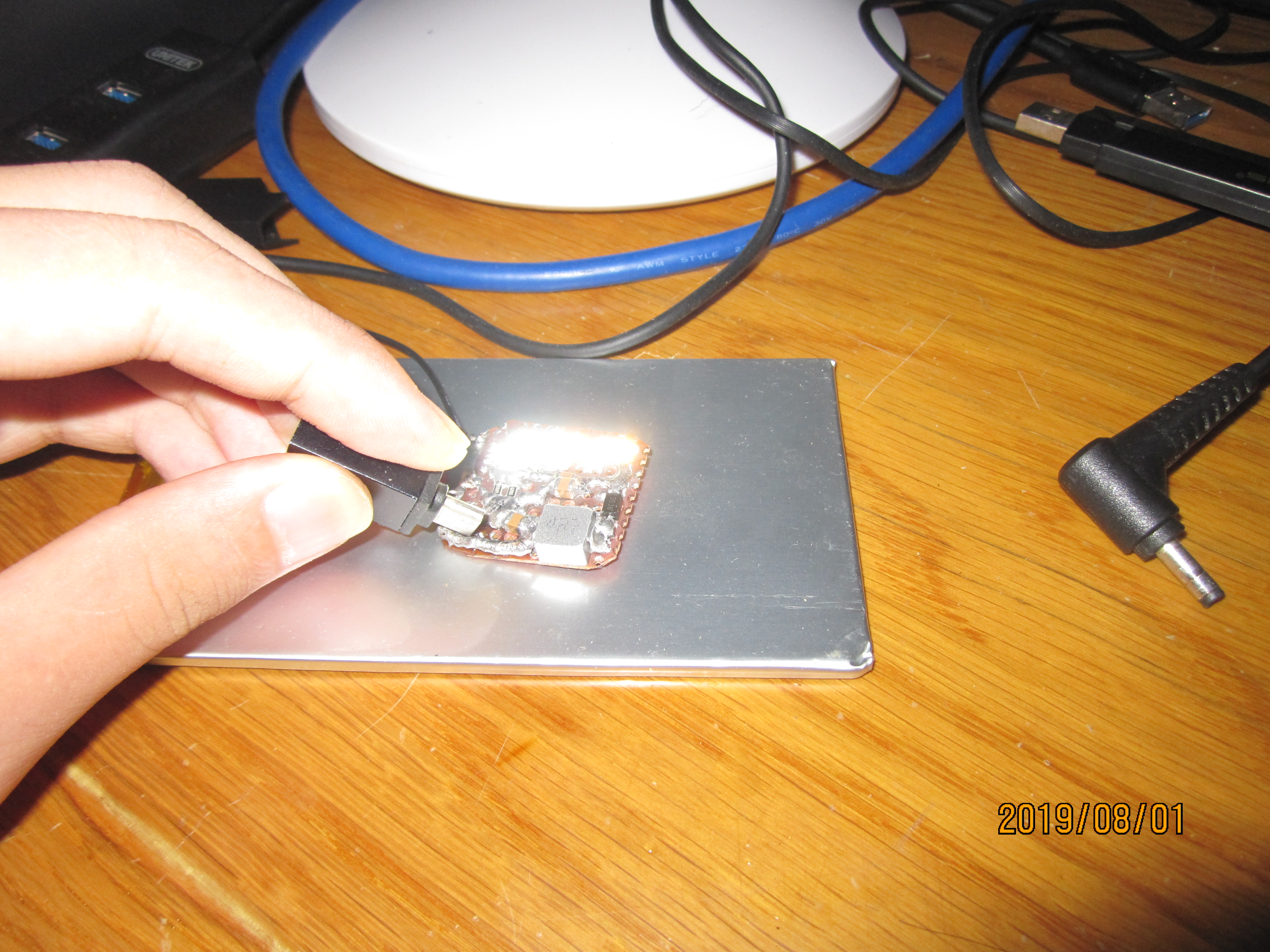

在本例中，我用该IC使用3.7V锂电池供电条件下，串联驱动7个0.5WLED。升压IC虽然只有米粒大小，但是功率感觉还是比较足，并且发热还可以，有点烫手但是可以长时间使用。
