之前的失败了，原因是多方面的。这次打算再重构一个。
依然使用间接的，交流反馈，避免主功率回路的干扰，使得电路切换由LC回路状态完全决定。
依然使用比较器跟踪0点，精确切换。
依然使用栅极驱动器保证快速切换。

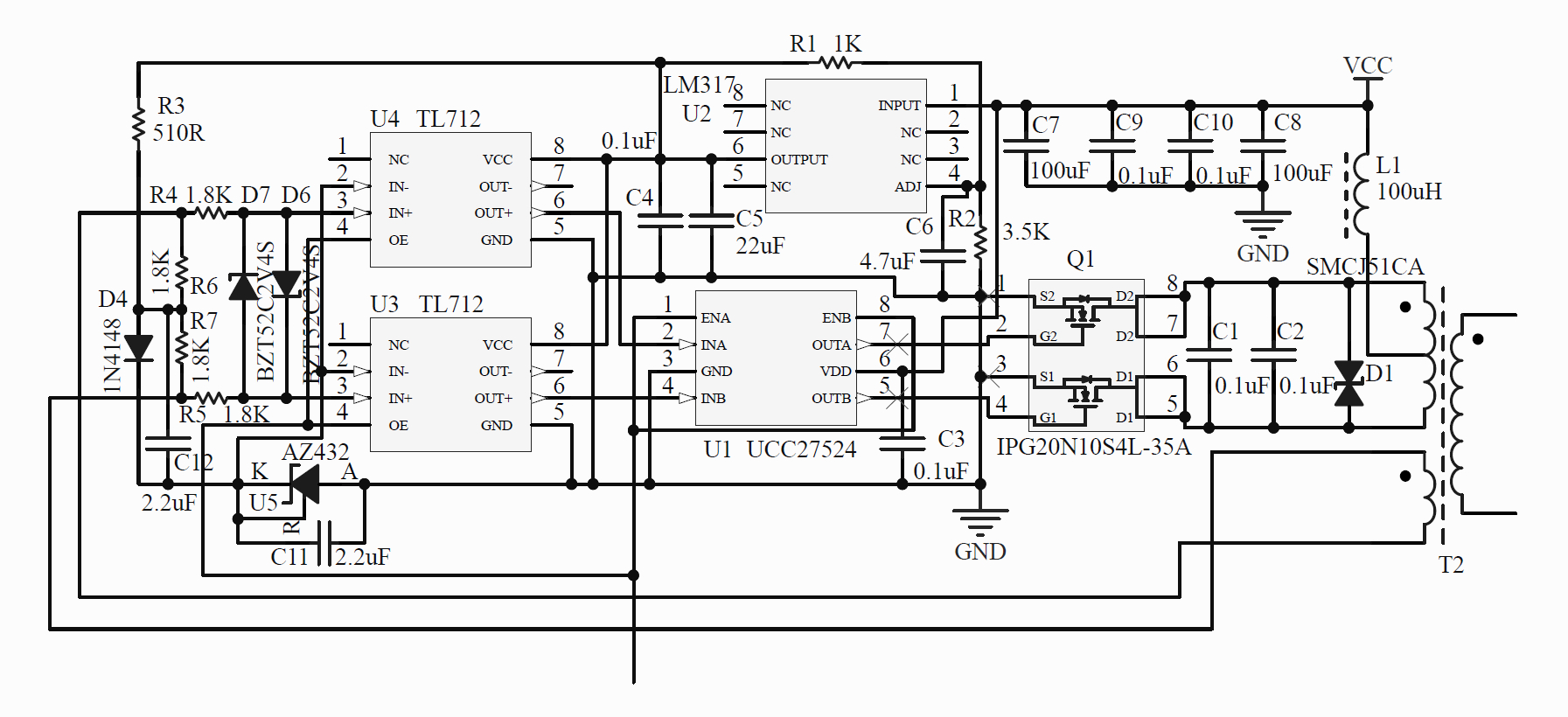

电路比较复杂，但是如果你使用双比较器，并且比较器有宽电压适应能力，可以省去一个比较器芯片和一个LM317芯片及其外围器件。但是除此之外，所有元件不能再简化。

首先，AZ432提供比较器的共模电压偏移1.25V左右，不少比较器不支持正负输入在负电源轨处工作，就算支持性能也不好看。当然如果你对你自己的选型有自信的话，直接短路该器件并省去退耦电容也行。
其次，电路使用1N4148做偏置给比较器同相输入端叠加微小的电压偏移使得MOSFET由原来的0开0关变为负向近0开，0偏负关。意图使得两个MOSFET无间隙交接电流通路。否则的话开启和关闭的交接中会有极短的时间两管都处于关断状态，于是由于电感的电磁惯性，高压尖峰就产生了，破坏工作状态和元器件。
最后，为了配合偏置电路，反馈绕组的接入也采取了一定的特殊处理，就不多赘述了。一切的一切都可以用模电的电路分析手段分析。
