听说现在的C87不能加灯了，看了下我去年618买的还没被阉割
机械键盘吧
全部回复
仅看楼主
level 5
尛霦 楼主
听说现在的C87不能加灯了，看了下我去年618买的还没被阉割掉，那就加个灯吧！
2019年07月29日 16点07分 1
level 5
尛霦 楼主
2019年07月29日 16点07分 3
level 5
尛霦 楼主
这款键盘采用卡扣设计，好拆的要死，三下五除二，露出电路板
2019年07月29日 17点07分 4
level 5
尛霦 楼主

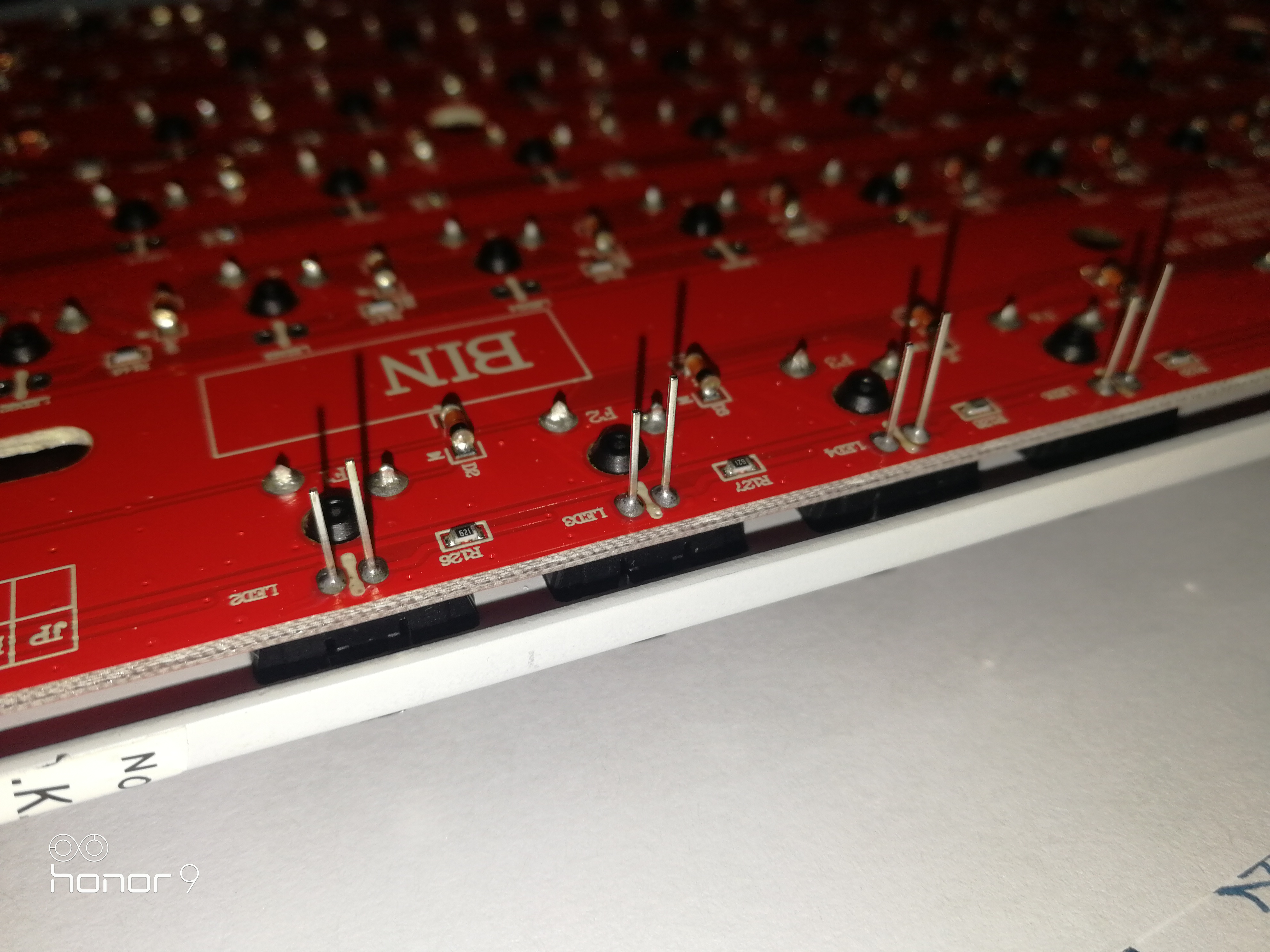

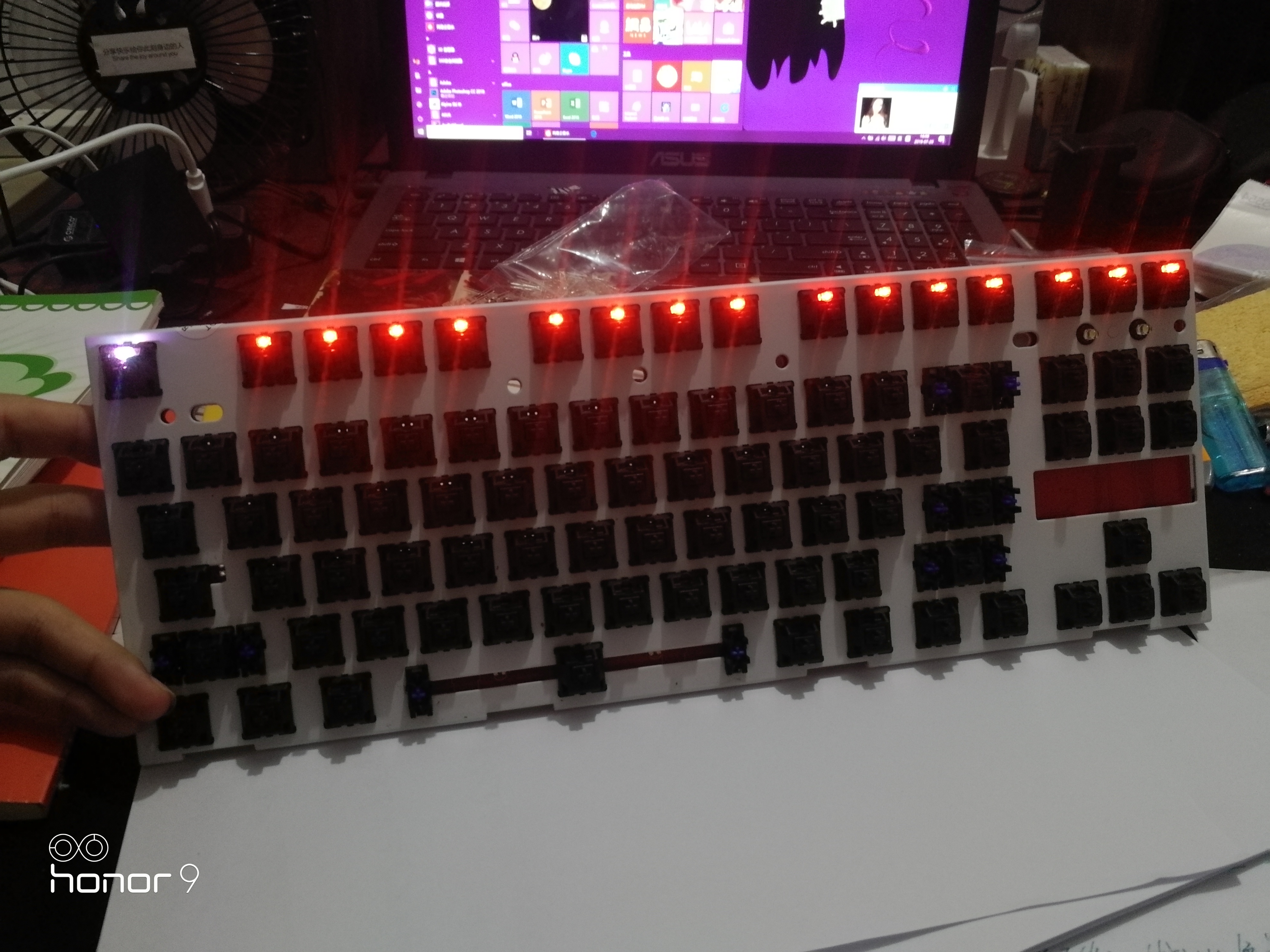

担心出现焊接错误等问题，焊一排测试一排，慢慢来
2019年07月29日 17点07分 5
level 5
尛霦 楼主
灯脚也是焊好一排测试好就剪掉，方便下一排的焊接，空格键两侧灯不亮的原因应该是LED负极灯脚没接地，导致不通电，我直接在旁边一个地线刮开一点，飞了一条线过去，两个都要
2019年07月29日 17点07分 6
尛霦
一开始我测试负极灯脚连着的旁边一块线路是相通的，并不是负极空焊脚，但是在刮开那两个焊接点后直接焊起来发现灯是可以亮，但直接最高亮度，没搞明白，最后还是直接灯脚处飞线到地线就正常了
2019年07月29日 17点07分
level 5
尛霦 楼主
这是2楼
看了很多C87改灯的帖子，最终选了这种234方灯，原因是这种灯刚好可以卡进轴上预留的灯孔里，并且卡住不松动，有助于焊接，还有就是我并不打算换透光键帽，所以这种灯灯光比较散，比较均匀，颜色选了暖色调橙色灯，看你们都选冰蓝，我就不随波逐流了，并且加了几颗七彩慢闪灯珠，用于左上角ESC键和4个方向键
2019年07月29日 17点07分 7
level 5
尛霦 楼主

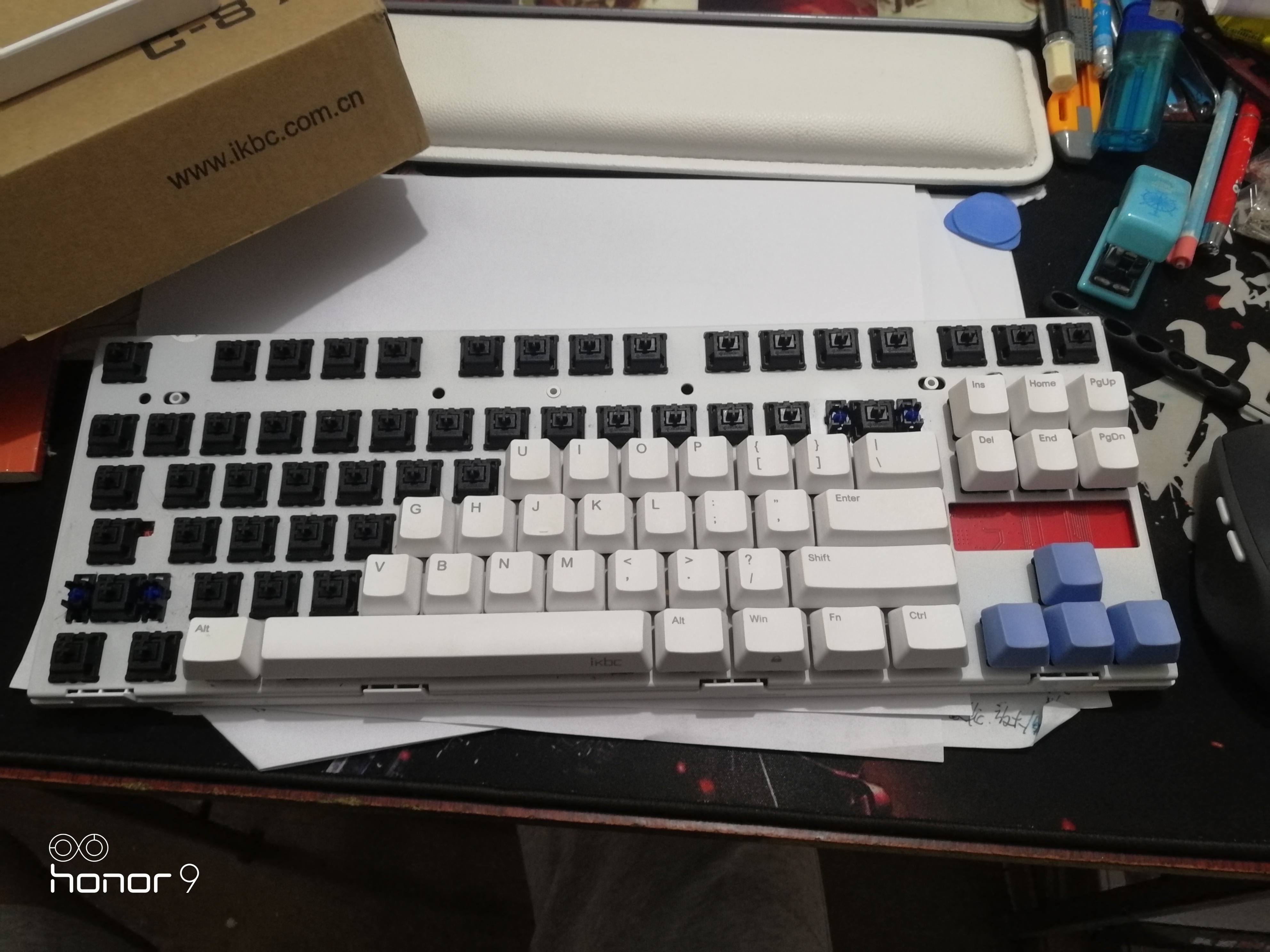

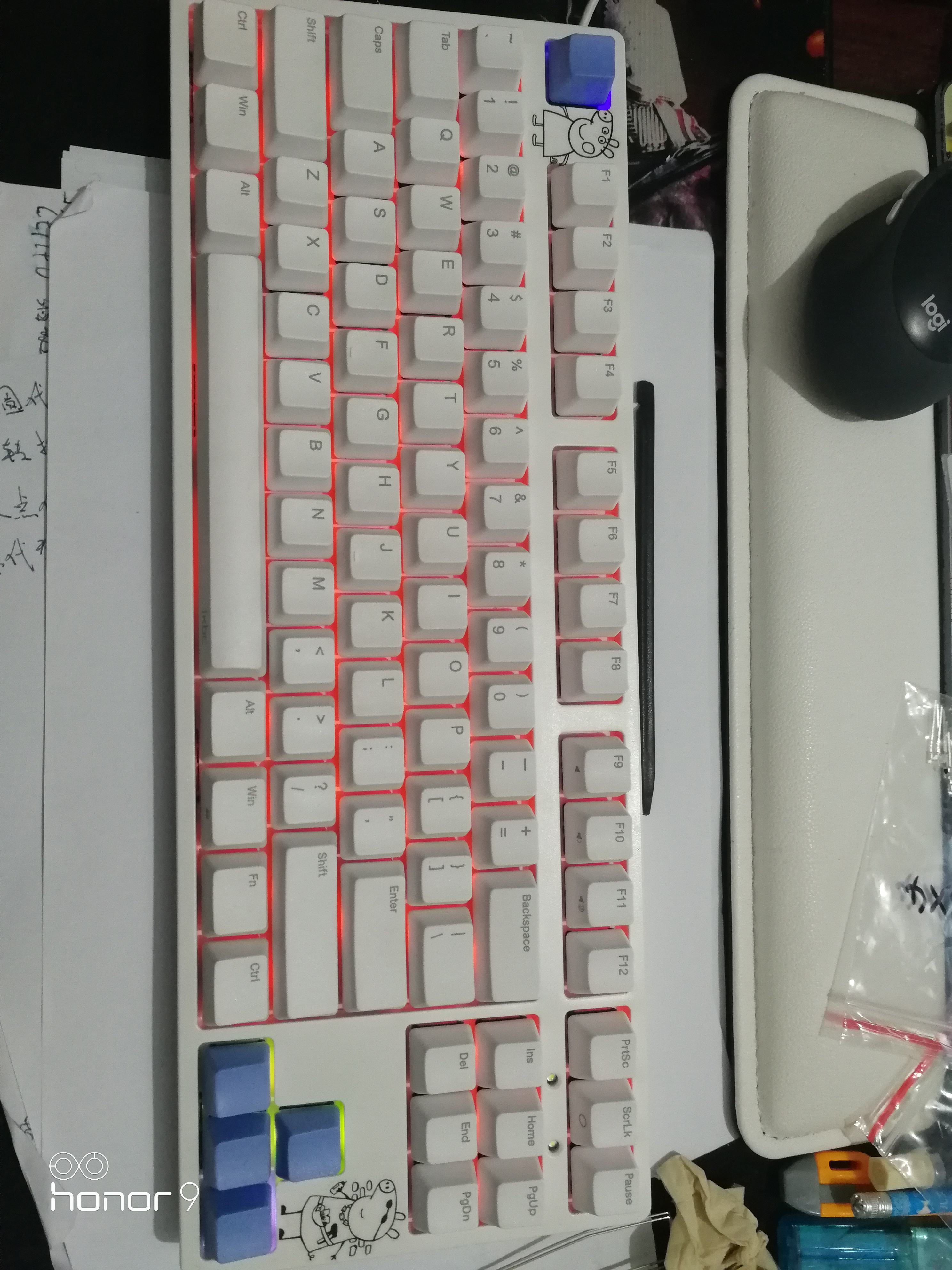

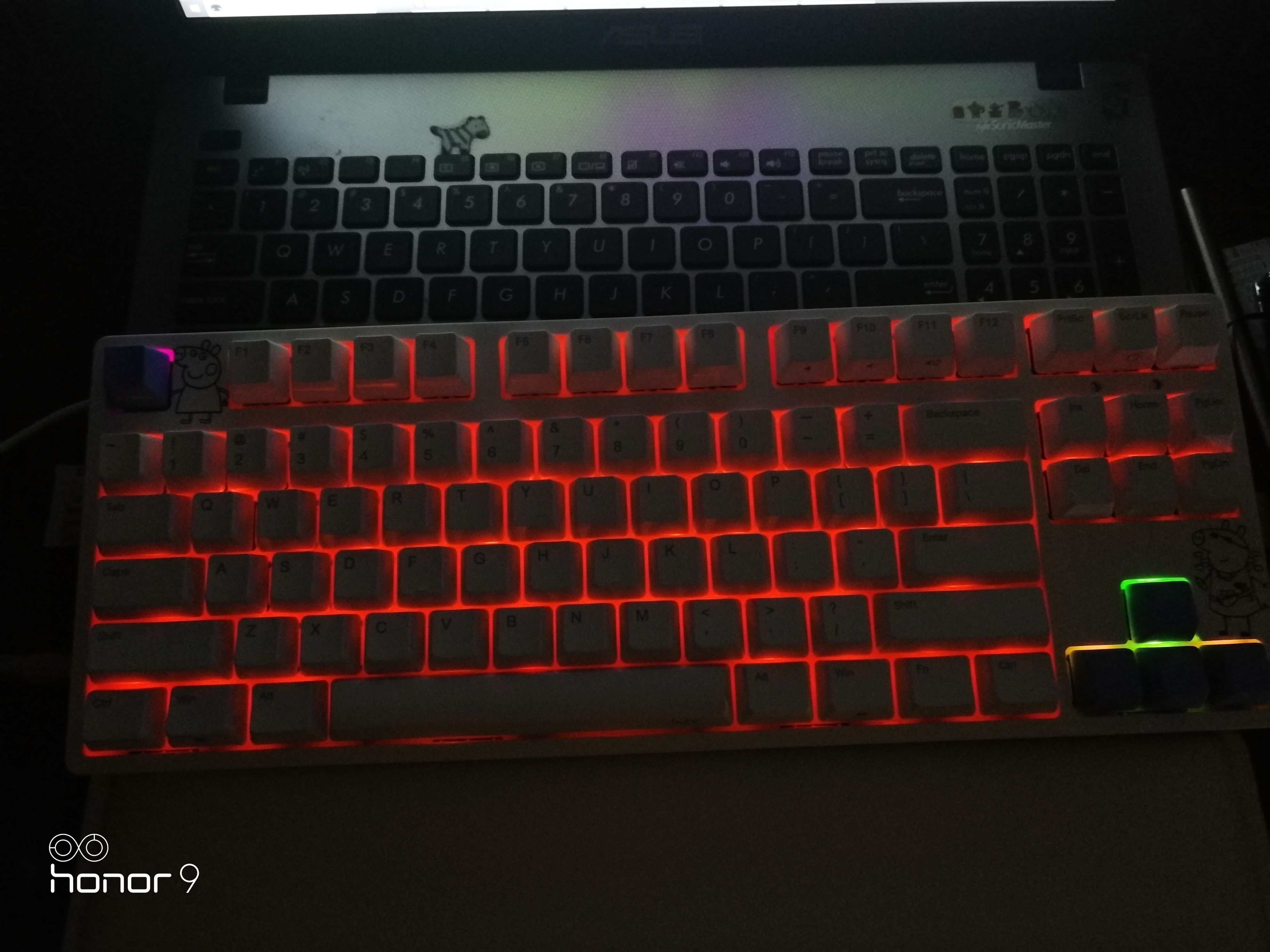

这是最终完成效果，这个7彩慢闪灯一开始颜色会统一，后面就各变各的色了，不过这样也蛮好看的，哈哈，个人喜欢
2019年07月29日 17点07分 9
level 5
尛霦 楼主
说一下灯效，我这个版本是FN+F5开灯-常亮-呼吸-关灯，这几个模式切换，FN+↑↓是调节亮度，有6档亮度，在常亮和呼吸状态下都可以调节，FN+←→是调节呼吸灯频率，这个只有3种频率可调，都是比较实用的灯效，听说可以刷固件改早期的更多灯效，我不太喜欢那么多，也不会，最常用的还是低亮度常亮模式，够用了
2019年07月29日 17点07分 10
level 5
尛霦 楼主

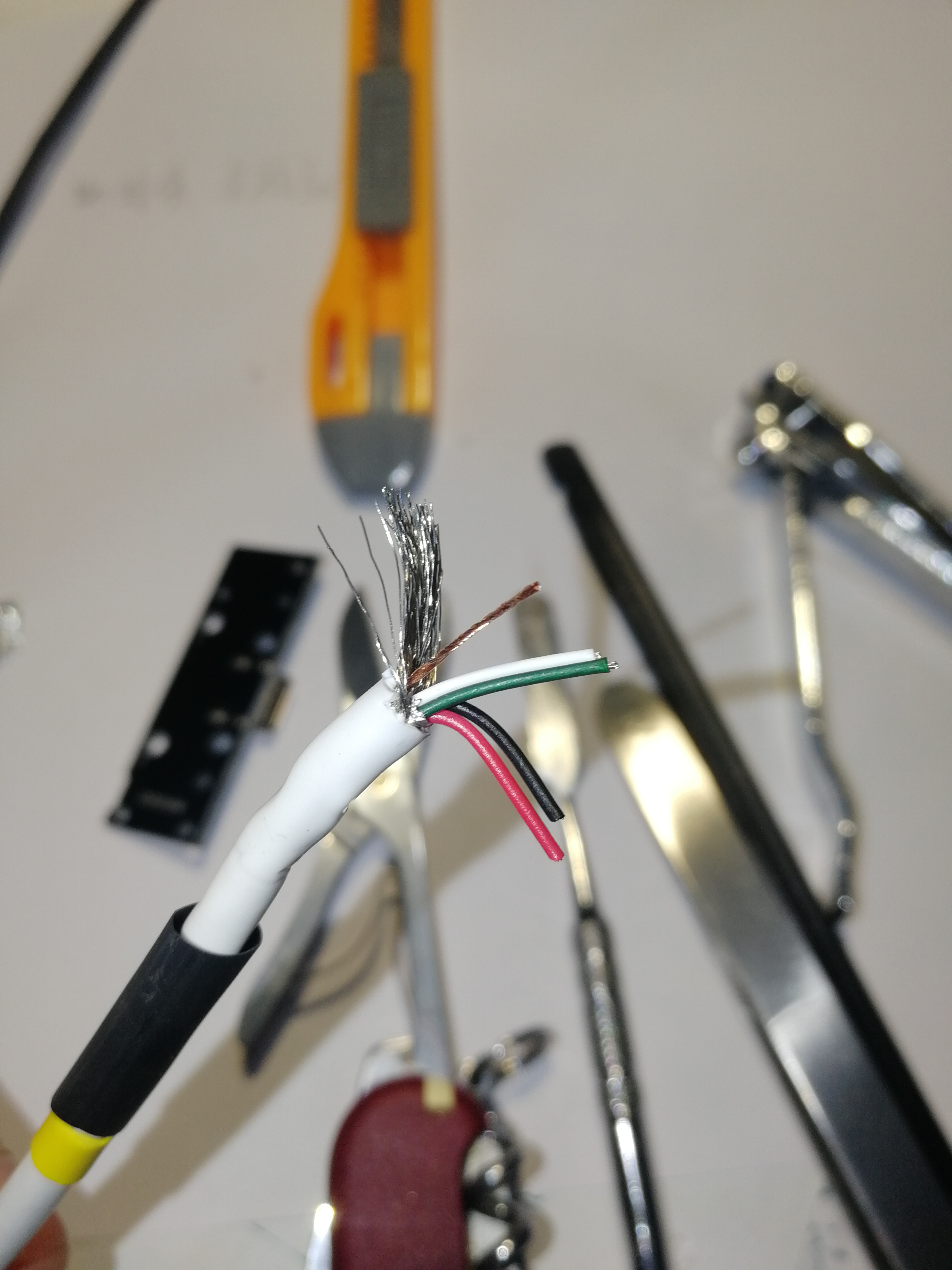

这是前几天改的键线分离，买的这种通用板子，由于我这款也是改版过外壳的，几个柱子突出来被我削掉了，还是比较完美
2019年07月29日 17点07分 11
level 5
尛霦 楼主
对于灯这东西，一开始我也不太喜欢，不过既然可以加，也不难，成本也便宜，刚好有时间，秉着你可以不用，但你不能没有的想法，还是改了，并且还挺好看
2019年07月29日 17点07分 12
level 5
尛霦 楼主
可恶，又被删了
2019年07月29日 18点07分 13
level 6
小橙兔白呀白
双手健全的果然厉害
2019年07月30日 03点07分 14
尛霦
不难搞，灯孔没有焊死，灯插进去焊上就行
2019年07月30日 04点07分
小橙兔白呀白
@尛霦 我手已剁
2019年07月30日 06点07分
level 12
5600X🔥
我17年买的，灯孔是封住的，想问问怎么搞通……用电烙铁都穿不过去～麻烦指教下呢
2019年08月20日 07点08分 15
level 12
5600X🔥
直接刮开灯孔那里吗？
2019年08月20日 07点08分 16
尛霦
用刀头烙铁，同时加热两个灯脚焊点后直接把LED灯灯脚穿过去泡
2019年08月21日 06点08分
5600X🔥
@尛霦 不好固定，哈哈 我下次试试
2019年08月21日 06点08分
尛霦
@5600X🔥 不然你就用吸锡器把锡吸掉咯，其实加热后把灯插进去很好弄的，前提是有刀头烙铁，尖头的不好操作
2019年08月21日 07点08分
level 14
_Lvsy_
哈哈，同款，外壳喷了漆，改了键线分离，加了灯，折腾下挺有意思的
2019年09月07日 07点09分 17
尛霦
自己喷漆难免有瑕疵，而且有味道，小小折腾下就好
2019年09月08日 04点09分
