纳米压痕模拟comsol
comsol吧
全部回复
仅看楼主
level 1
就翁忍境 楼主
学了一段时间，发现模拟真是一个大坑。
你设置好了你认为正确的边界初值条件，然而计算总还是出各种幺蛾子。
不是找不到解，就是算到大半显示结果不收敛。
300MPa的载荷可以运行，600MPa的载荷就不行。
服了。惹不起惹不起。
2019年07月26日 15点07分 1
level 1
就翁忍境 楼主

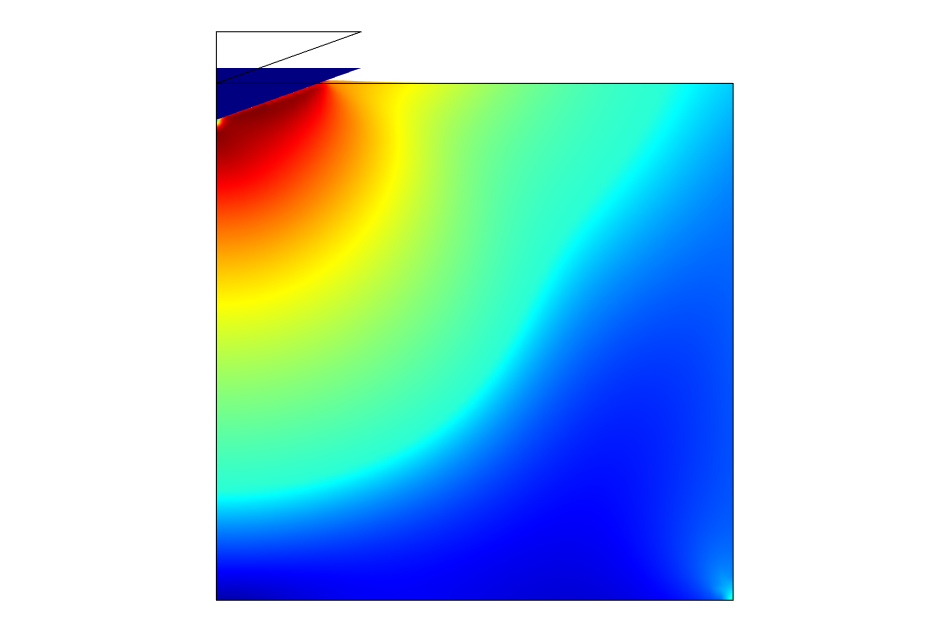

给后面模拟纳米压痕的同学一些tips:
(1)因为不是圆形压头，网格划分用的是自由四边形
(2)压头顶部有弧度，不是理想三角形
(3)接触对，压头侧是源，材料侧是目标。材料侧网格单元比压头侧单元小点。
(4)底边固定约束或指定位移，侧边固定约束或自由边界。计算结果基本没差别。
祝各位好运。
2019年07月26日 15点07分 2
爱科研的帅哥
楼主你好 我这也是做压痕相关的，方便的话可以加qq交流下啊 QQ2180484961
2019年11月05日 07点11分
level 5
NaNami
楼主你好，在求解器中可以设置以300mpa 的计算结果作为初始值来计算600的，可能收敛效果好一点
2019年08月07日 05点08分 3
就翁忍境
多谢回复。关于收敛这件事我又有新的心得了，网格划分，求解方法都有影响。各种方法都可以试一试。
2019年10月16日 18点10分
level 1
柳逸尘yurisa
我也做这个，感觉好难啊，大佬有没有教程[泪]
2021年12月31日 07点12分 5
Tzy0731
同求教程
2026年08月13日 02点08分
level 1
🌈魔仙鳖莲子🍭
楼主为什么我的位移只要一超过压头弧线和直线的连接点就会不收敛啊
2022年01月14日 07点01分 6
柳逸尘yurisa
兄弟，请问一下做出来没有，能不能把模型发给我，这个太难了。
2022年03月28日 16点03分
level 1
贴吧用户_7W7VKUV
压头顶部圆弧段的曲率怎么确定呢
2022年05月15日 12点05分 7
level 1
lxmsmb
纯小白 麻烦问下楼主有教程吗？
2022年07月20日 14点07分 8
Tzy0731
同求教程
2026年08月13日 02点08分
