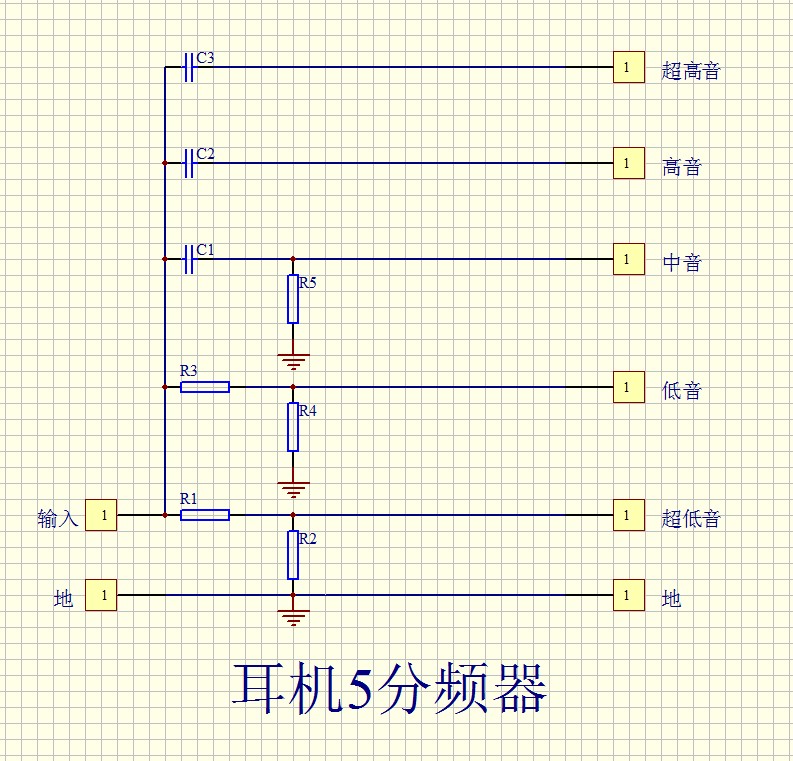

平时没事时DIY耳机，自己设计了3款耳机分频器，应该适合各种各样的动圈、动铁耳机做分频器，原理图和PCB板发上来供大家参考，PCB板采用双面0.6mm厚度的军工板材，分频器里的电容和电阻由自己决定。

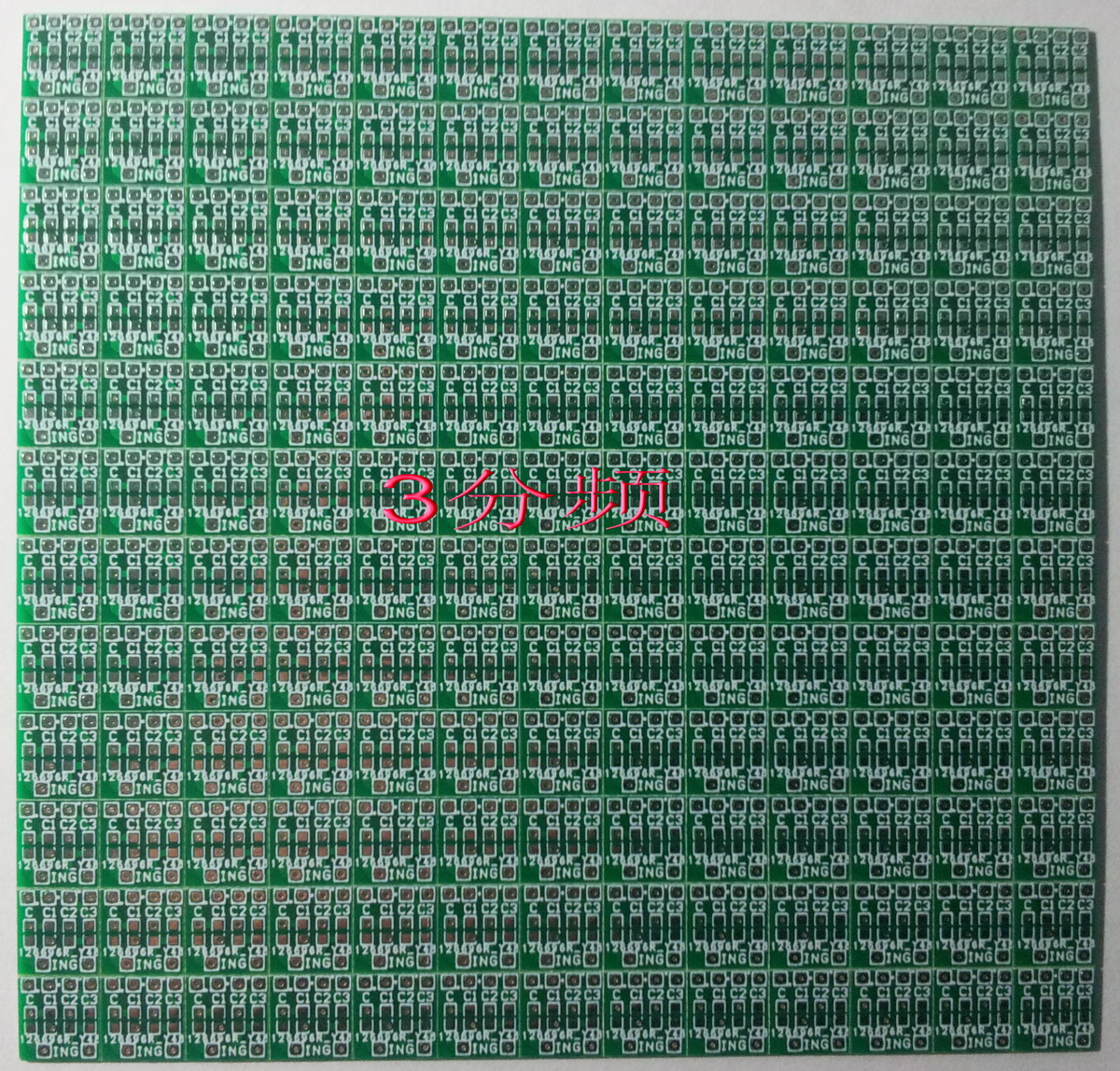

3分频尺寸为：7.8mm*8.1mm 使用元件规格为：0805

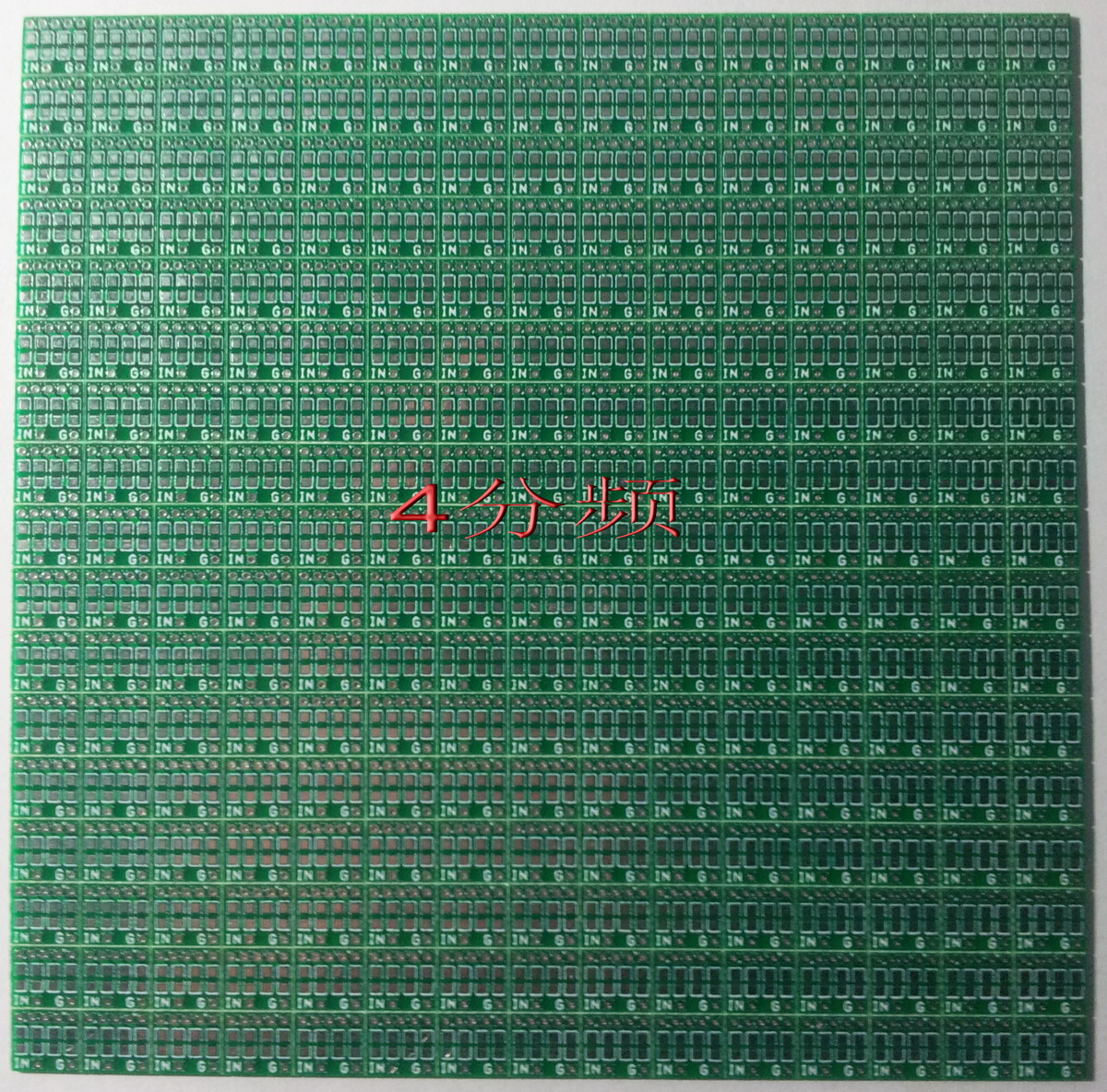

4分频尺寸为：6.8mm*7mm 使用元件规格为：0603
5分频尺寸为：6.8mm*8.1mm 使用元件规格为：0603
2019年07月25日 13点07分 1
level 15
吼__吼吼__
不错。不懂得合不合理。
2019年07月25日 14点07分 2
网上风雨
我只是随便标的电阻和电容，电容和电阻的位置使用由自己分频时决定。
2019年07月25日 14点07分
level 5
🐭的幻想时间
太强了
2019年07月25日 15点07分 3
网上风雨
[玫瑰]
2019年07月25日 23点07分
level 9
安暗静静
出么，看上了3和5
2019年07月26日 02点07分 5
网上风雨
可以，放大看我头像，私不了你[呵呵]
2019年07月26日 02点07分
发动引擎时代
@网上风雨 互关吧..私信..我也想买..
2019年12月12日 00点12分
网上风雨
@发动引擎时代 最近岀差在泰国，没有做东西也没法出售东西，请谅解，谢谢！
2019年12月16日 07点12分
发动引擎时代
@网上风雨 没事..我可以等，只要你还卖的话..等你回来吧..
2019年12月16日 07点12分
level 8
网上风雨 楼主
电容和电阻的位置使用由自己分频时决定。
2019年07月26日 02点07分 6
level 8
网上风雨 楼主
2019年07月26日 13点07分 7
level 11
scirocco456
上推荐了
2019年07月29日 04点07分 8
level 8
网上风雨 楼主
回贴升级
2019年08月01日 09点08分 9
level 8
网上风雨 楼主

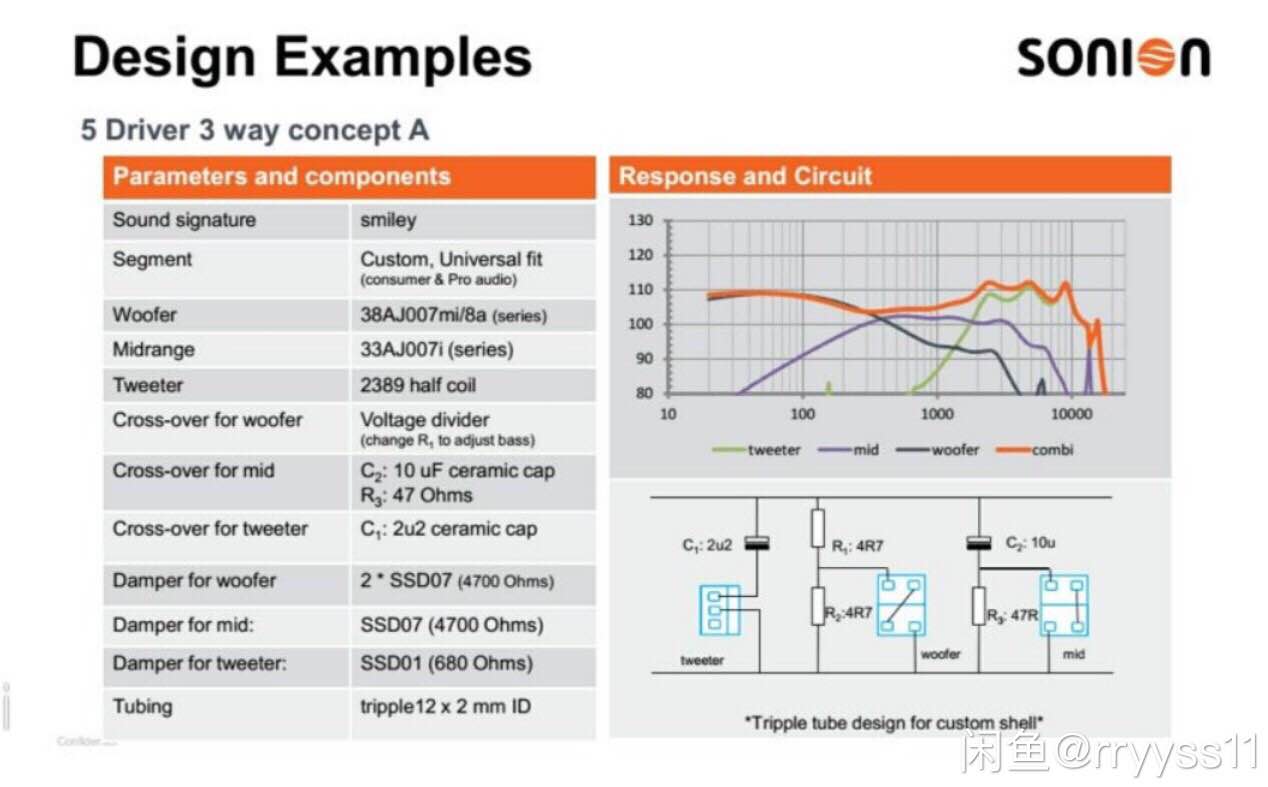

声扬官方分频器
2019年08月11日 13点08分 10
发动引擎时代
卧槽...三分频完全符合啊..这什么耳机啊..
2019年12月12日 00点12分
level 1
泰勒森罗雯
上面几种电路怎么计算啊 ？
2019年10月10日 05点10分 11
level 4
伊楼花开
diy两铁一圈的圈铁，需要用到分频器吗？
2019年11月01日 15点11分 12
level 6
我是一个纽扣◎
你好有卖吗这个？
2019年11月22日 06点11分 13
level 7
发动引擎时代
卖么..呢怎么订电容和电阻啊..怎么用啊..能再详细点么老铁
2019年11月22日 07点11分 14
level 11
wu460581661
给我也整一个，淘宝见？[滑稽]
2019年12月16日 09点12分 15
level 8
zzyyrr21358
低音不上电感行吗？
2019年12月22日 09点12分 16
