请教各位师傅。
如题所述：12V和24V交流电分别经整流桥变直流后，每路需要并多少伏多少微法的电容才合适？负载为电机，电机带有0-100%的调整板。
整流桥出来后，负极还要不要接地？
2019年07月19日 09点07分 1
level 9
丧失鬼畜攻
看电流
2019年07月19日 09点07分 2
无声无息XH
负载是电机，额定电流只有0.2，但是堵转电流有6A。正常使用中的电流不稳定，有可能是0.几A也有可能是3A、4A、5A。
2019年07月19日 10点07分
level 11
无声无息XH 楼主

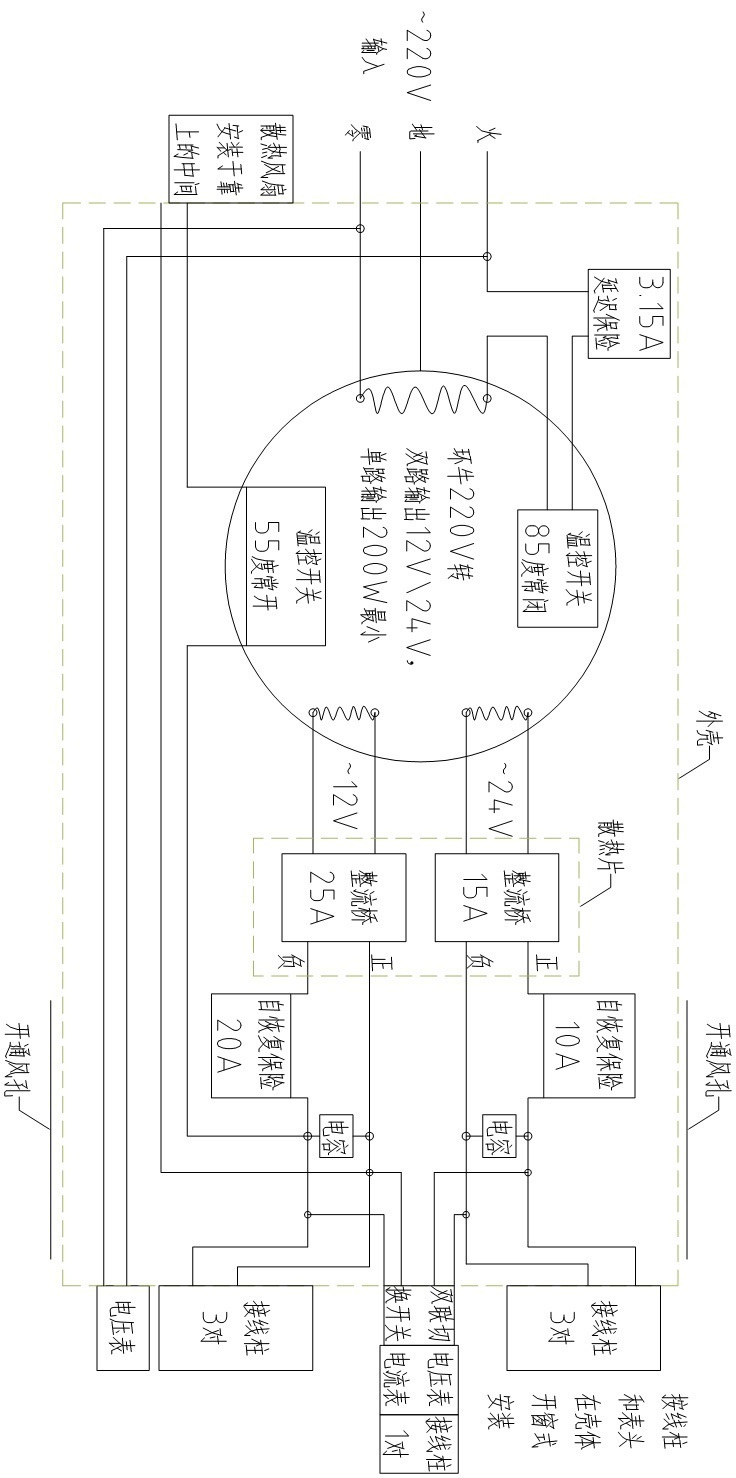

打算做一个桌面电源。如下图这样。负载为电机。电机的电压是24V额定电流是0.2A，堵转电流是6A。
下图中的整流桥出来后的电容该用多大（电压和容量选多少合适）？
是不是可以各并两个，一个大电容一个小电容？
电流电压双显表要求在表头前一定要并一个2000UF的电容，电压该选多大的？
打算用电压电流表头测12V或24V的负载功率。
2019年07月19日 10点07分 3
level 14
西摩先生
我做线性稳压级别是1a取5000uf
2019年07月20日 02点07分 4
level 14
西摩先生
15a桥有点小。。桥得买散热片导热膏，用风扇吹。。
2019年07月20日 02点07分 6
level 14
西摩先生
10a买5万uf足矣(10000ufx5个)，，不过电机要求没这么高。。电机两端反向并联fr207吸收感性反冲
2019年07月20日 02点07分 7
level 14
西摩先生
电容耐压，24v买50v的，12v买35v的
2019年07月20日 02点07分 8
level 14
西摩先生
表头买0~30v，0~20a量程。。加点钱，在环牛上加一组15v2a给表头和风扇供电，15v经7812给风扇和表头。。风扇串一个二极管隔离风扇产生的纹波。。线径是0.9mm不含皮。。你问问他还能不能绕下去
2019年07月20日 02点07分 9
level 14
西摩先生
7812，几个1000uf50v和470uf50v足矣
2019年07月20日 02点07分 10
无声无息XH
我还想在输出端装上稳压，但是这么大功率的稳压板不好搞。如狐说笆道所述，24V交流经整流后电压会下降一点，再经滤波后电压到30V，但接上负载后电压又会下降，具体降多少要看负载是多大的功率。
2019年07月20日 05点07分
西摩先生
@无声无息XH 输出加稳压成本太高
2019年07月20日 05点07分
无声无息XH
@西摩先生 所以，我放弃搞变压器了。[小乖]。
2019年07月20日 05点07分
西摩先生
@无声无息XH 如果输出加稳压，输出必须高于输出3v
2019年07月20日 05点07分
level 14
西摩先生
怎么样，退了吗
2019年07月20日 12点07分 11
无声无息XH
还没有。找到那家便宜的快递，网上下单后取件员打过电话问了下我的是什么东西……然后人家不收。店家说超过36块就不要了。现在改了只退款不退货。他还没有确认。应该是想再磨磨时间吧。
2019年07月20日 13点07分
西摩先生
@无声无息XH 仅退款退多少钱?
2019年07月20日 14点07分
无声无息XH
@西摩先生 退全款。
2019年07月21日 02点07分
西摩先生
@无声无息XH 那还不错
2019年07月21日 02点07分
level 12
maker🐑
电机对电流的要求哪有那么高，又不是做音箱，买个开关电源就好了，又便宜，体积也没有变压器大
2019年07月21日 03点07分 13
无声无息XH
整流滤波后有三十多伏，怕烧了电机。
2019年07月21日 09点07分
无声无息XH
开关电源会电人
2019年07月21日 09点07分
无声无息XH
@无声无息XH 变压器出来的24伏整流滤波后有三十多伏
2019年07月21日 09点07分
打酱油68301
@无声无息XH 太高了就去掉滤波电容或降低电压。
2019年07月21日 11点07分
level 11
无声无息XH 楼主
感谢各位师傅的指导。
2019年07月23日 00点07分 14
