吉米发现 大部分X570主板
第一条PCIE 16X是16X或8X,
第二条PCIE 16X实际上可能大部分用户都是4X,少部分主板是8X
第三条PCIE 16X实际上是 4X居多
吉米测试条件:
假设条件
第一条PCIE 16X你没插入任何显卡或其他PCIE设备,而是在插入第二条PCIE 16X [[[显卡]]] 后,显卡还是工作在4X为主,少部分主板是8X,而第一条PCIE 16X 实际上最高工作在8X.
华擎高端太极以下会遇到,其他品牌请吧友测试.
如果你是多显卡或多PCIE设备,可能会损失部分PCIE带宽.
本测试条件为:

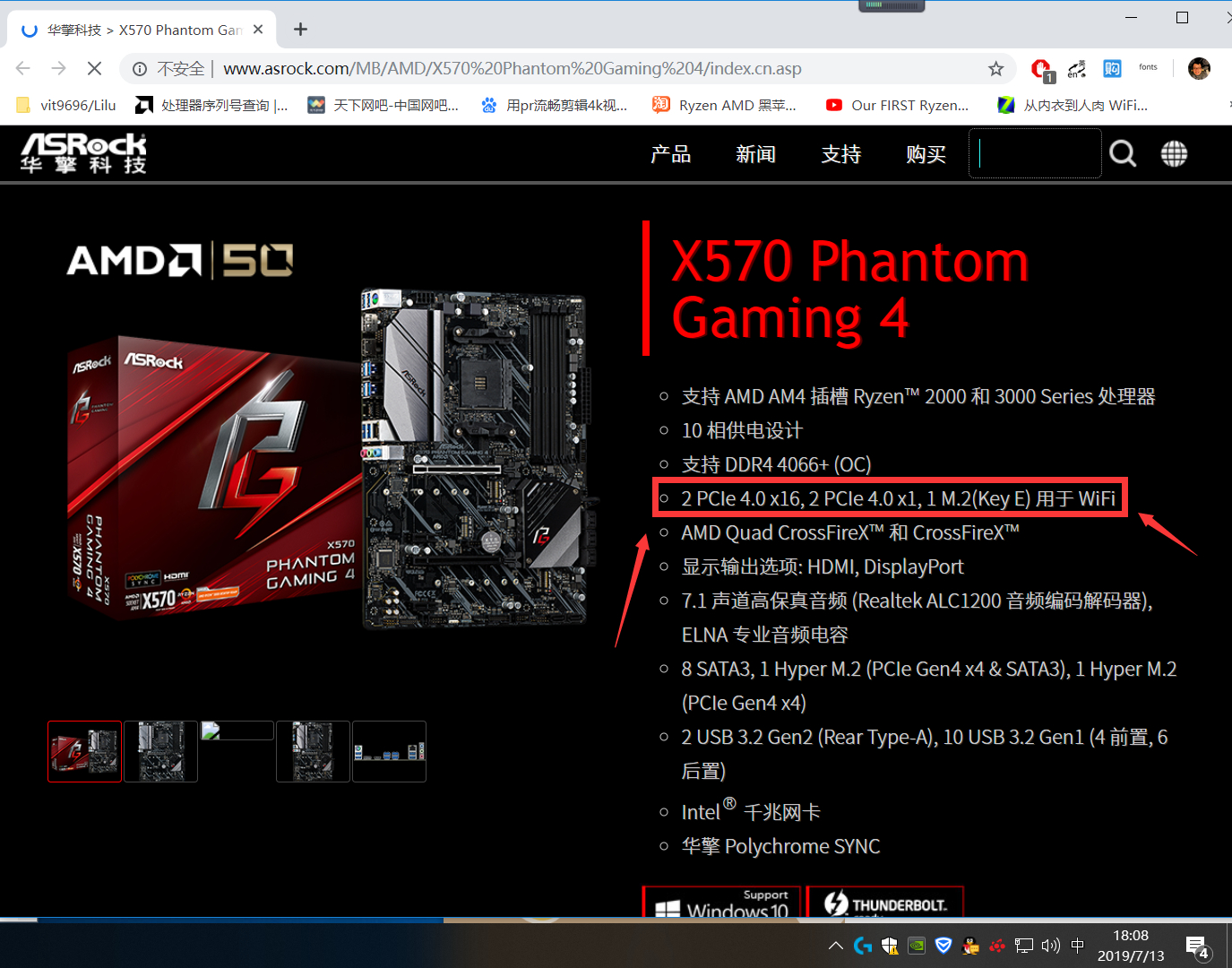

华擎（ASRock）X570 Phantom Gaming 4主板
AMD 3600
技嘉1080TI[PCIE3.0 16X],迪兰5700XT[PCIE4.0 16X ],AMD RX 560[PCIE3.0 8X]

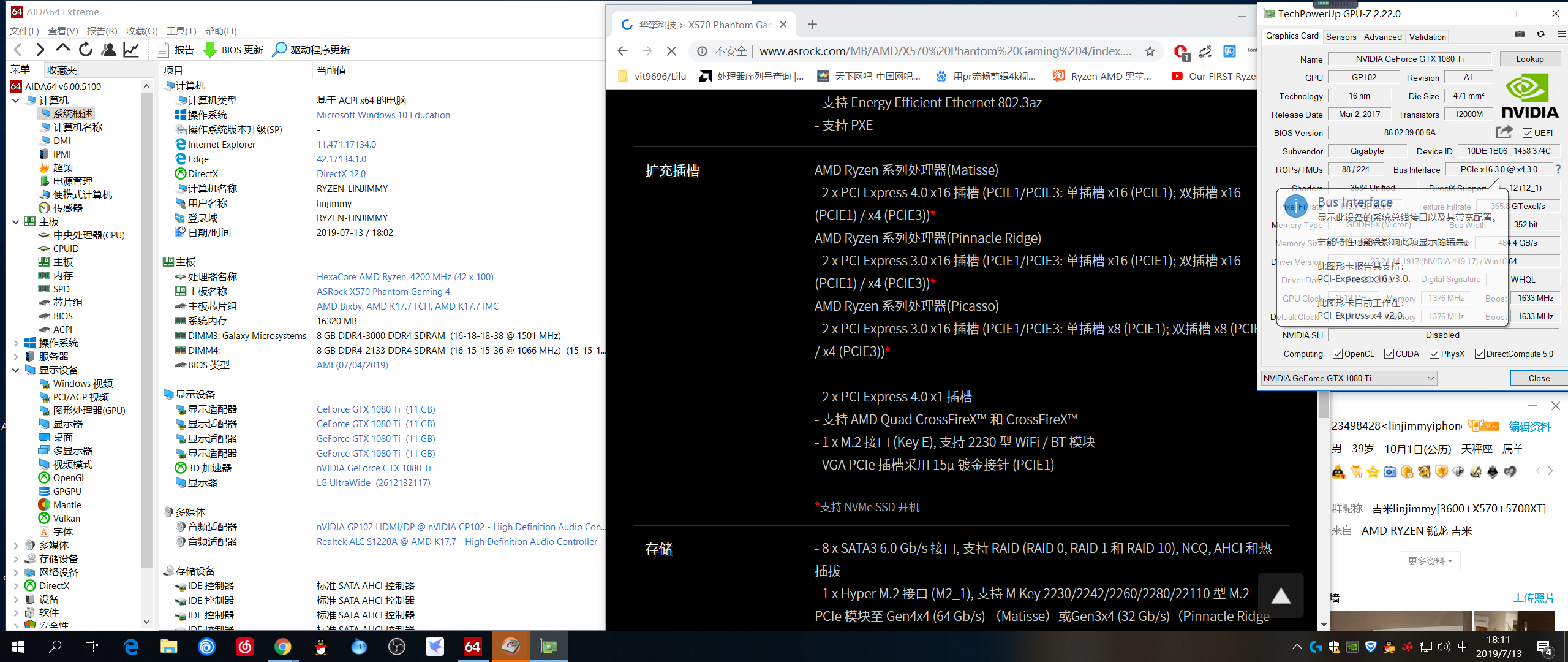

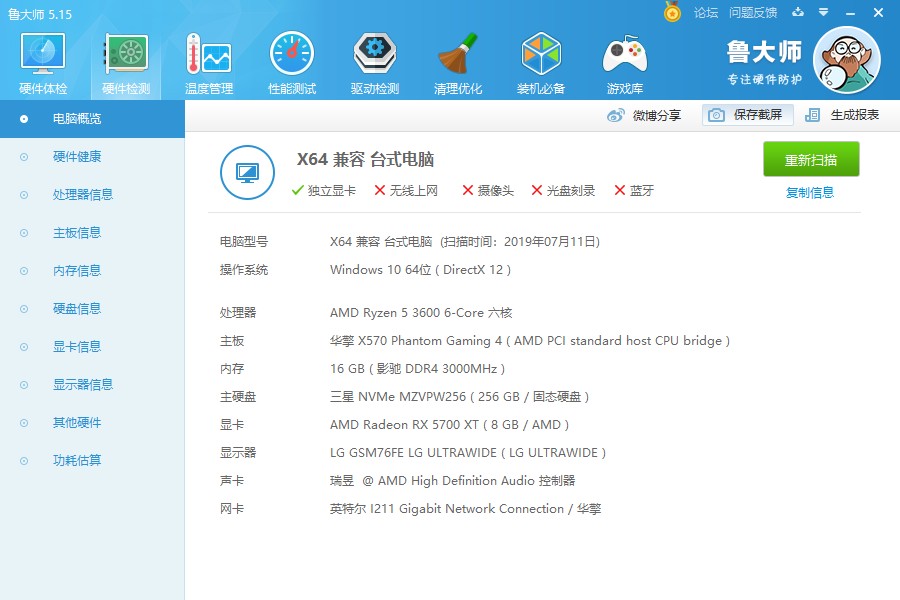

补图
如果你的要求不高或者说很少用到PCIE设备,那请选购你喜欢的就行.
如果对PCIE设备要求高,带宽大,请看清楚 各大主板厂家的详细 PCIE分配方式或咨询各大主板厂家400电话,比较稳妥.

说明下 本人不是A黑,一直喜欢AMD产品超过20年,可能是BIOS版本问题或者部分低中端主板设计问题.

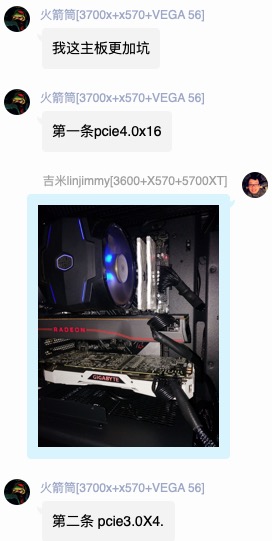

以下是吉米自己的裙 用户发现到的问题.

说实话的人不多了

有没有可能是设备达不到那样的带宽

楼主你好，我买了微星的X570 GAMING PLUS的主板和AMD的3700X。之前用的是intel的6700，和微星的Z170APC MATE ATX板子。
之前的板子直接插了两张显卡（1080TI+1070）可以点亮。现在的换了板子和U后，两张卡点不亮。我分别单张测试了第一个PCIE的卡槽，都可以点亮，然后又分别测试另一个卡槽，发现都点不亮。客服和我说要进BOIS设置，开启另一个,但是他具体也不明白。
我是个萌新，不知道怎么设置，就自己进去找，看到一个Above 4G选项，就打开了，发现还是点不亮，问一下是不是还要弄一些什么？

客服给我发了一个这个，我不怎么明白
1 个 PCIe 4.0/ 3.0 x16 插槽 (PCI_E1)
第三代 AMD Ryzen 支持 PCIe 4.0 x16 速度
第二代 AMD Ryzen 支持 PCIe 3.0 x16 速度
搭载 Radeon Vega 显示芯片的 Ryzen 处理器/ 搭载 Radeon 显示芯片的第二代 AMD Ryzen 处理器支持 PCIe 3.0 x8 速度
1 个 PCIe 4.0/ 3.0 x16 插槽 (PCI_E3，支持 x4 速度)
3 个 PCIe3.0 x1 插槽1
在 PCI_E4 安装 PCIe 卡时，PCI_E2 将无法运作。以上所述之速度可能因设备不同而有差异。

呵呵，我话说X570显卡插在第二根X16插槽里只能运行在X4下，我蒙蔽了

主板是华擎的x570m pro matx板子 我显示器只能插卡2才能亮 也试过七彩虹那个matx主板这是一样的情况，很无奈第二张显卡带宽只能跑x4性能损失略严重。求.楼主帮忙有解决办法吗

我原先也试过两张5700xt也是这样只能第二条pci的显卡能亮显示器，第一条无信号

有一个简便的识别方法，把主板翻过来，看背面的焊点就能看出来是X16,X8还是X4

我的魔龙2070s在x570 unify和x70-e都进不去系统，能听到进系统的声音，但显示器亮着没图像，要去bios里改pcle，x570 unify改8x+8x模式，进系统能跑在pcle 8x 3.0，x570-e要改成2模式，进系统能跑在pcle16x 2.0，后来驱动打最新的能进系统显卡驱动强制安装，改就前面的，不改就黄色感叹号，没法玩游戏，我的老960卡能在两张主板上跑pcie x16 1.1，不用改也能进系统装好驱动，我弄了两个月，返修主板4次，还是这样，两张显卡在老平台z77-v上跑满pcle x16 3.0没问题，x570平台问题多多

想多问一个问题
华擎（ASRock）X570 Phantom Gaming 4主板
第二个PCIEx16槽是否支持拆分 可以让 开启 nvme raid0
目前安装成功第一个插槽PCIEx16 搞起了 nvme raid0 第二个插入显卡6900xt 不晓得速度是多少？
你的图全是马赛克 看不清细节

请问下 X570板子都能插两张大卡吗？B550M只能插一张，第二张会被挡住。。。可以我就换X570了
