不懂就问之11：全波整流和半波整流
电子吧
全部回复
仅看楼主
level 11
无声无息XH 楼主
在百度文库上看到资料说，全波整电路所用的变压器必须在次级线圈上有中心抽头。
我就想知道，只有在次级线圈上有中心抽头的才能做全波整流吗？
2019年07月10日 07点07分 1
level 12
2N5551♬
不是。资料断章取义了吧。
2019年07月10日 08点07分 2
无声无息XH
资料上的意思也许不是我说的这个意思。可能是我理解的问题。
2019年07月10日 10点07分
level 11
无声无息XH 楼主
重新再看一遍整流电路的说明。
全波整流即：把交流电正反向电压都利用起来
半波整流是：把交流电的正向电压利用起来，反向电压利用不起来。
新问题：
交流电经过全波整流与交流电经整流桥转化后的电是不是都已经全利用起来了？
2019年07月10日 08点07分 3
狐说笆道
是的。全波整流和桥式整流各有特点。全波整流一个二极管要承受全部线圈的电压，比桥式整流高一倍，变压器次级绕组匝数要加倍，所以漆包线直径要减小，对相同体积的变压器来说输出能力会减小；桥式整流每次导通两个二极管，整流二极管在额定电流下有1v左右的压降，两个二极管就要2v，所以这个
2019年07月11日 10点07分
狐说笆道
压降比全波整流大，好处是变压器次级线圈可以粗一点，输出功率大。所以，如果输出电压低、功率要求小，最好用全波整流，二极管只分压约1v，浪费少，如果输出电压较高、功率要求大，就用桥式整流，充分利用变压器的输出能力。
2019年07月11日 10点07分
无声无息XH
@狐说笆道 了解，非常感谢。
2019年07月12日 00点07分
level 11
无声无息XH 楼主
资料上说这样是全波整流。

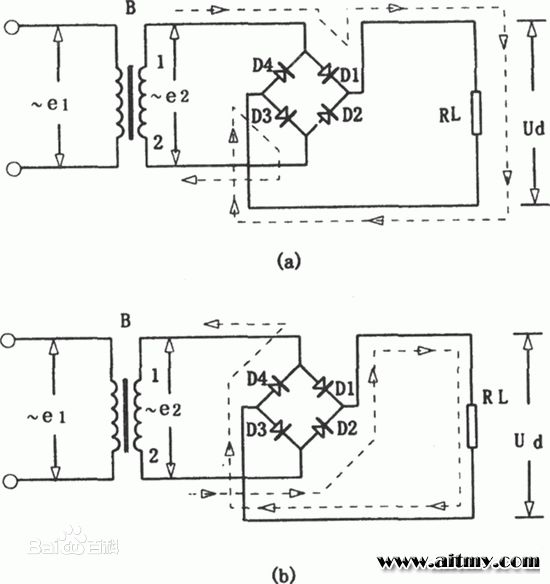

下面这个图没说是全波整流，但我觉得这个应该也算是全波整流。
2019年07月10日 10点07分 4
level 11
无声无息XH 楼主

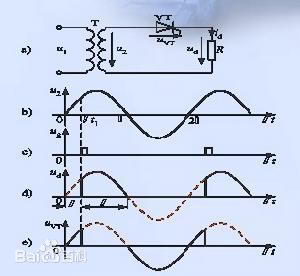

下面这个图是半波整流，对吗？
2019年07月10日 10点07分 5
level 6
Destinygroof
都算 下图维基百科
2019年07月11日 01点07分 6
无声无息XH
整流器好复杂的样子。有点看不懂。下面的图比较容易看懂。
2019年07月11日 07点07分
狐说笆道
@无声无息XH 基本的整流电路就三种：半波整流、全波整流、桥式整流。半波整流是次级没抽头，一个二极管；全波整流是有抽头，两个二极管；桥式整流是没有抽头，四个二极管。这些都没有什么复杂的，把四个二极管封装在一起叫全桥或整流桥。稍复杂一点的还有三相整流、倍压整流、同步整流等。
2019年07月11日 09点07分
无声无息XH
@狐说笆道 非常感谢。
2019年07月12日 00点07分
level 8
玩表乐悠悠🌞
四只二极管的就不用抽头了，就这么简单！
2019年07月11日 08点07分 7
无声无息XH
抽头的原理是什么？感觉像是风箱的原理，不管电流从线圈的哪端出来，都是只有一个出口且只能出不能进。
2019年07月11日 09点07分
我是不会修👻
不要被抽头字眼迷惑了，说白了，就是两个绕组接在一起了呗！
2019年07月11日 09点07分
level 8
zj0826
双电源才需要次级侧抽头，如±24v等，多用于功放。
2019年07月13日 17点07分 8
无声无息XH
看到有说正24V，负24V。这个我还不懂。功放的大多数都是有几个输出电压的。有抽头好题解。12接头输出9V，13接头输出18V14接头输出24V，这种好理解。
2019年07月14日 12点07分
