老师傅被乱棍打死了。怎么我做的每一个zvs都发热啊。这么个破
zvs吧
全部回复
仅看楼主
level 12
ID不给看▫ 楼主

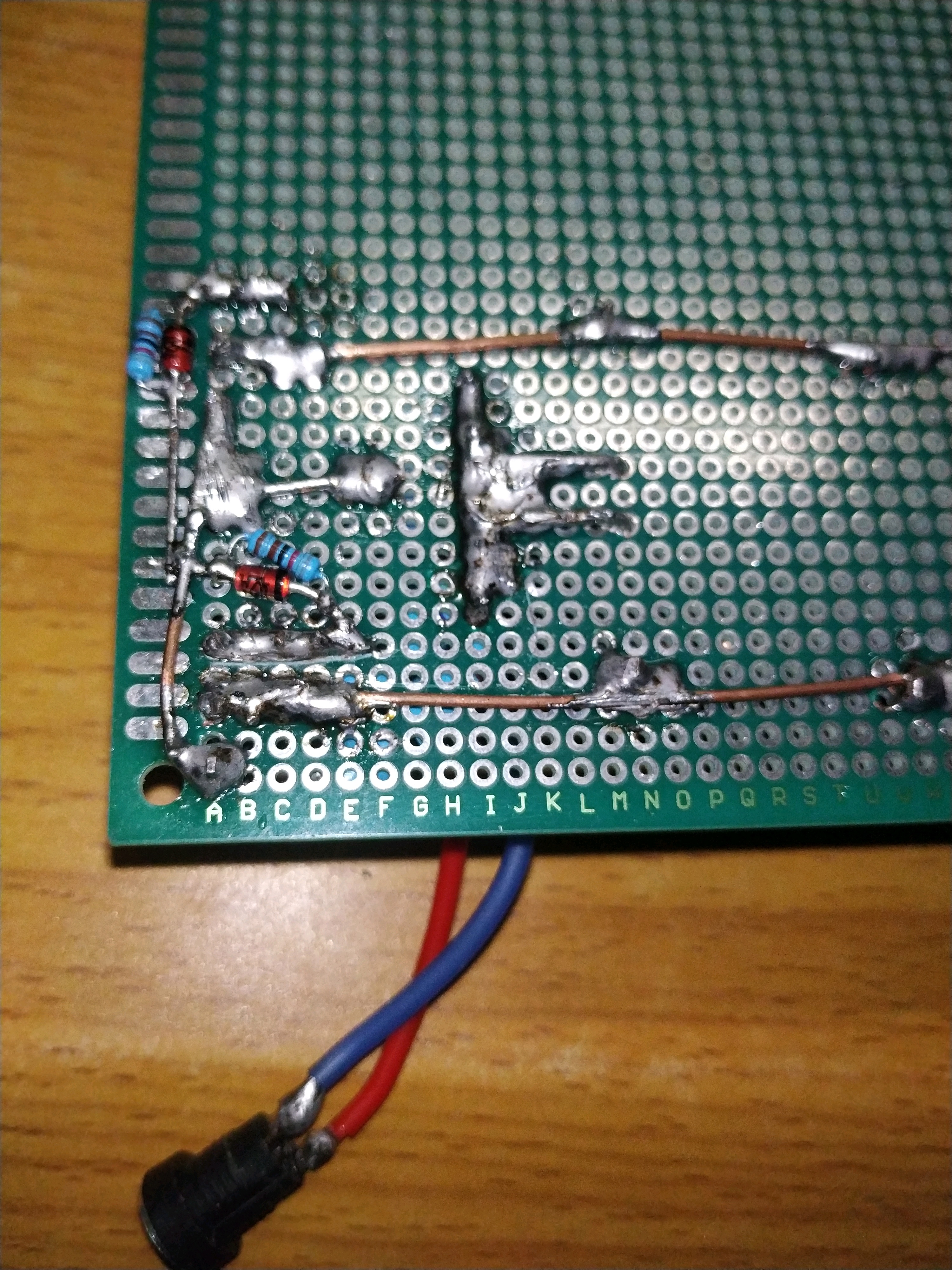

老师傅被乱棍打死了[泪]。怎么我做的每一个zvs都发热啊。这么个破小高压包拉两三厘米弧，几分钟后管烫手，zvs拉弧不是不应该不发热的吗。我还想用它做感应加热呢[泪]这可咋整啊。
2019年07月08日 14点07分 1
level 12
ID不给看▫ 楼主

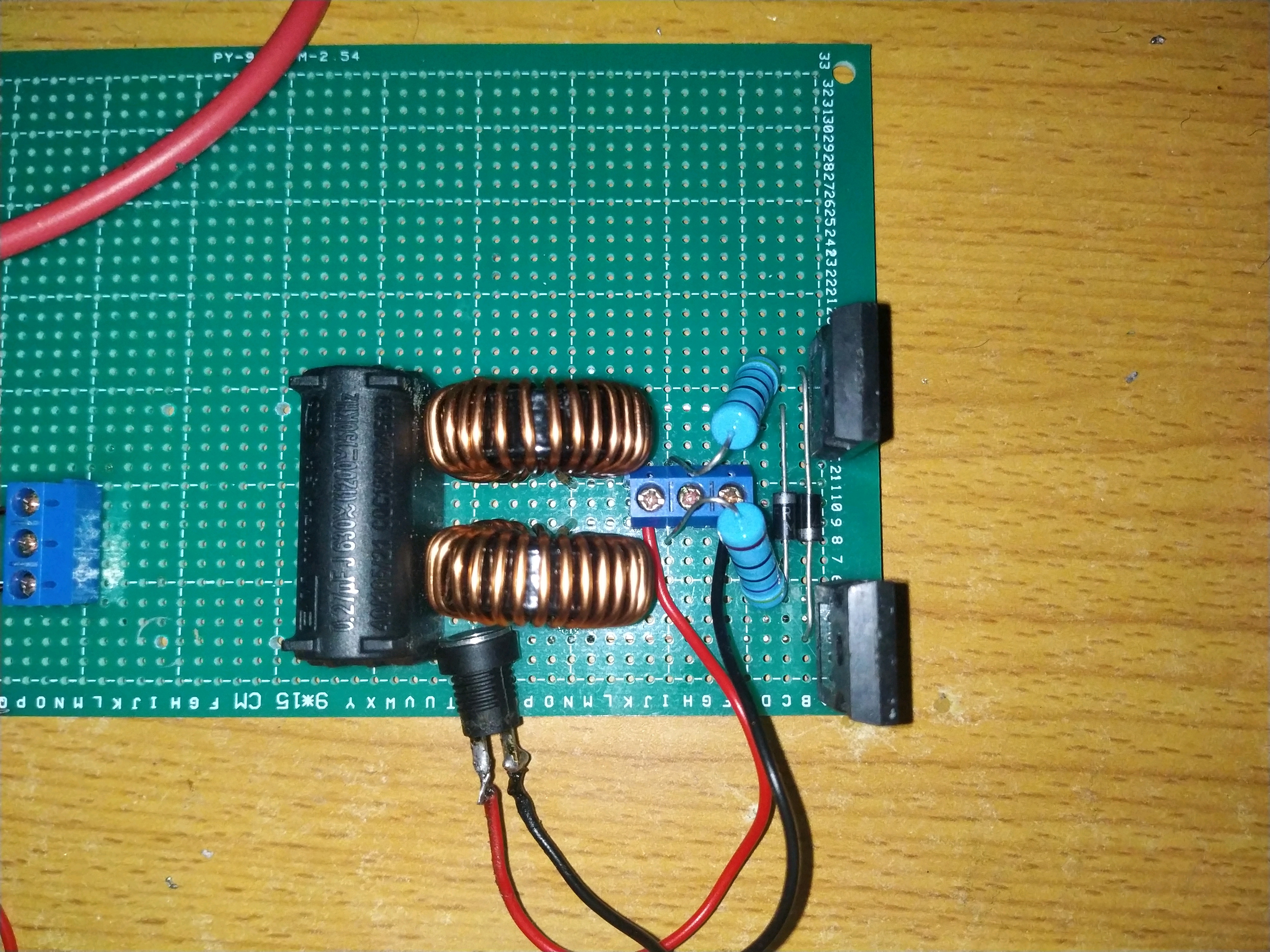

之前这个拉弧还只是温热呢，就是电感用小了电感烫。拆了买了新电感再做一个。电感倒是不烫了，反到管子烫了[泪]
2019年07月08日 14点07分 3
ID不给看▫
这个管irf3205。理论上更差的
2019年07月08日 14点07分
level 9
AADMTZXC
不加散热板不热就怪了
2019年07月08日 14点07分 4
level 9
AADMTZXC
拉弧不是不发热是发热量低
2019年07月08日 14点07分 5
ID不给看▫
烫手，肯定不正常
2019年07月08日 14点07分
AADMTZXC
@ID不给看▫ 玩几分钟烫手
2019年07月08日 15点07分
level 9
AADMTZXC
玩感应加热把线路加粗在搞个好散热就OK了
2019年07月08日 14点07分 6
level 12
ID不给看▫ 楼主
并联470欧电阻增加推力，有一只管稍微冷了一点，依然烫手，无效。[不高兴]真的是乱棍打死老师傅。这么个破zvs电路我有啥不懂的啊，就总是有奇奇怪怪的问题。
2019年07月08日 14点07分 7
level 12
ID不给看▫ 楼主
2019年07月08日 15点07分 8
level 13
贴吧用户_72eG1e1
电压因素吧，如果不是，就是电感因素了
2019年07月08日 15点07分 9
level 14
我叫欧阳鑫
几分钟烫手不是很正常吗？你连散热都不加，管子也是用的60毫欧的高内阻管，估计你供电12v吧，12v用50v以上的管就行，内阻要小很多，
2019年07月08日 15点07分 10
ID不给看▫
啊？拉弧都烫手正常（不对吧我看别人的不热的吧）？3205比260更好？
2019年07月08日 15点07分
我叫欧阳鑫
@ID不给看▫ 为什么不正常？人家拉弧也就一分钟不到，你几分钟怎么不发烫，低压情况下3205比250好多了，内阻相差一个数量级呢
2019年07月08日 15点07分
ID不给看▫
@我叫欧阳鑫 好吧我换回去。感觉就是3205的结电容大以为开关更慢损耗更大[不高兴]
2019年07月08日 15点07分
ID不给看▫
@我叫欧阳鑫 3206怎么样结电容大了一倍多，但是导通内阻极低。究竟这个发热是开关损耗还是导通损耗。究竟是结电容重要还是导通内阻重要。一大堆问题[不高兴]
2019年07月08日 15点07分
level 12
ID不给看▫ 楼主
电源12V20A。
电容太小频率太高了？理论上irf3205的频率更低啊[不高兴]也是一样的电容一样的高压包怎么还没这么烫。留了两个电容位置。买到电容时并联试试
2019年07月08日 15点07分 11
level 12
ID不给看▫ 楼主
空载0.3A拉弧3到3.5A。也不是很大啊和之前用3205的那个一样。
2019年07月08日 15点07分 13
level 13
空投机枪
管子gs级上并了一个10k的电阻啊，你这咋没有。发热厉害可以增加初级圈数，比如5+5
2019年07月08日 15点07分 14
ID不给看▫
那个电阻没用的
2019年07月08日 15点07分
贴吧用户_72eG1e1
@ID不给看▫ 那个电阻是为了减小结电容带来的影响的
2019年07月09日 04点07分
level 13
_____5_2_0
谐振不好，能不发热吗？
2019年07月09日 04点07分 15
ID不给看▫
啥？怎么谐振不好了？
2019年07月09日 04点07分
ID不给看▫
[不高兴]
2019年07月09日 05点07分
_____5_2_0
@ID不给看▫ 调整LC值就不会这么热了
2019年07月10日 05点07分
level 12
ID不给看▫ 楼主
理论上没影响的12v稳压管和10k电阻也加上去了，一样烫。难道换管是唯一解决方法？
2019年07月09日 12点07分 16
level 12
ID不给看▫ 楼主
换3205了，的确稍微没那么热了。但持续拉弧还是有点烫。你们的zvs拉弧烫吗。
2019年07月09日 12点07分 17
我叫欧阳鑫
加个散热片啊。。。散热跟不上，发热只是时间问题，
2019年07月09日 14点07分
ID不给看▫
@我叫欧阳鑫 管脚太短了没地方加，我的布局就没留散热片位置。你看看现在240欧。用3206行不行。行就买来换上再加散热片。
2019年07月09日 16点07分
