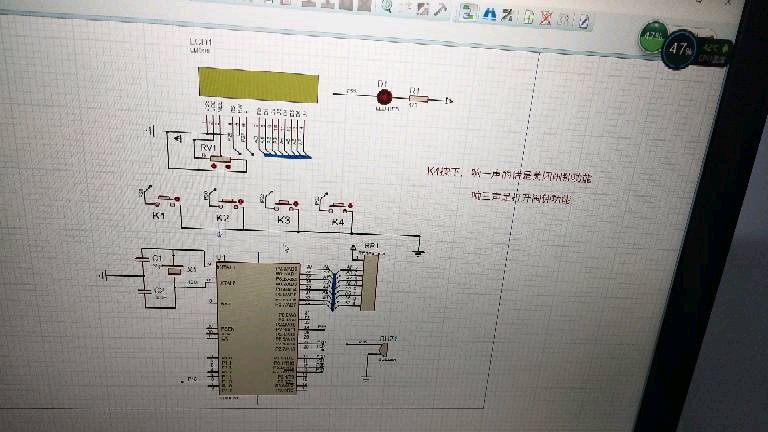

使用 AT89C51 单片机结合字符型 LCD 显示器设计一个简易的定时闹钟 LCD 时钟。
定时闹钟的基本功能如下:
l 显示格式为“时时:分分”。
l 由 LED 闪动来做秒计数表示。
l 一旦时间到则发出声响,同时继电器启动,可以扩充控制家电的开启和关闭。
程序执行后工作指示灯 LED 闪动,表示程序开始执行,LCD 显示“00:00”,按下操
作键 K1~K4 动作如下:
(1) K1—设置现在的时间。
(2) K2—显示闹钟设置的时间。
(3) K3—设置闹铃的时间。
(4) K4—闹铃 ON/OFF 的状态设置,设置为 ON 时连续三次发出“哗”的一声,设置
为 OFF 发出“哗”的一声。
设置当前时间或闹铃时间如下。
(1) K1—时调整。
(2) K2—分调整。
(3) K3—设置完成。
(4) K4—闹铃时间到时,发出一阵声响,按下本键可以停止声响。
