改造 MD2 SM801 中板机，加装 立体声 ，加 区域选择 加 制式选择
可以 实现 USA NTSC JPN NTSC EUR PAL JPN PAL 四个区。
可以选择 NTSC PAL 两个晶振。
可以 选择 N60 N50 P60 P50 四种制式输出。

原图是 C类的。
我自己改的，导致 很不好看。
开关 都装到背面。这样 背面开口就行。
立体声 接 耳机 的时候 R35 R36 最好是接电阻。接 喇叭，就可以短接。
电源开关旁边的 K3 开关 旁边的 SW3 也要选择 一下。
建议选 PAL ，否则 你 K3 开关选 PAL，不开机的。
SW3 选择 PAL，可以 NTSC 开机的。
K3 是 双排六脚的。
1 7
2 8
3 9
4 10
5 11
6 12
上面 1 2 3 短接 7 8 9 短接
下面 5 6 短接 11 12 短接
中间一个
这样3 个是一组开关。
K1 K2 是 双排 10脚或 12脚的 4段开关。
1 7
2 8
3 9
4 10
5 11
6 12
4段开关的 中间 3 和 4 要短接。 9 和10 要短接。
很多 中版机 都是这样的。
如果 选择 区域 发现 不是 4 个，说明选择器的线路 被厂家 短接了。
找到 不自然的短接，焊开即可。

淘宝上搜索 MD 转制卡，看看价格，就会觉得，还是自己改吧。
如果是小板机，只有出口俄罗斯的，有选区的功能。
出口俄罗斯的 也可以 制作出 视频 制式选择。是 双排 12 脚 2段选择器。
但是建议 做成 4 个 3脚 选择器。这样自由。
如果是 2G 版本的，可以 将 选择器 旁边的 2个 空白焊点 短接。就可以 PAL 开机了。
1G 的可能是我水平问题，不能开机。只能 NTSC 开机。
但是开机之后，可以快速切换成 PAL。

sm801还可以加装rgb输出

这机器有这么大升级空间?

pal ntsc 每一个晶振 都配一个 小电容的。不过 不接也没关系。
电路板上有焊点。看到 对应的 晶振配的电容，他下面或上面的 空焊点就是了。

我的手工不行啊。

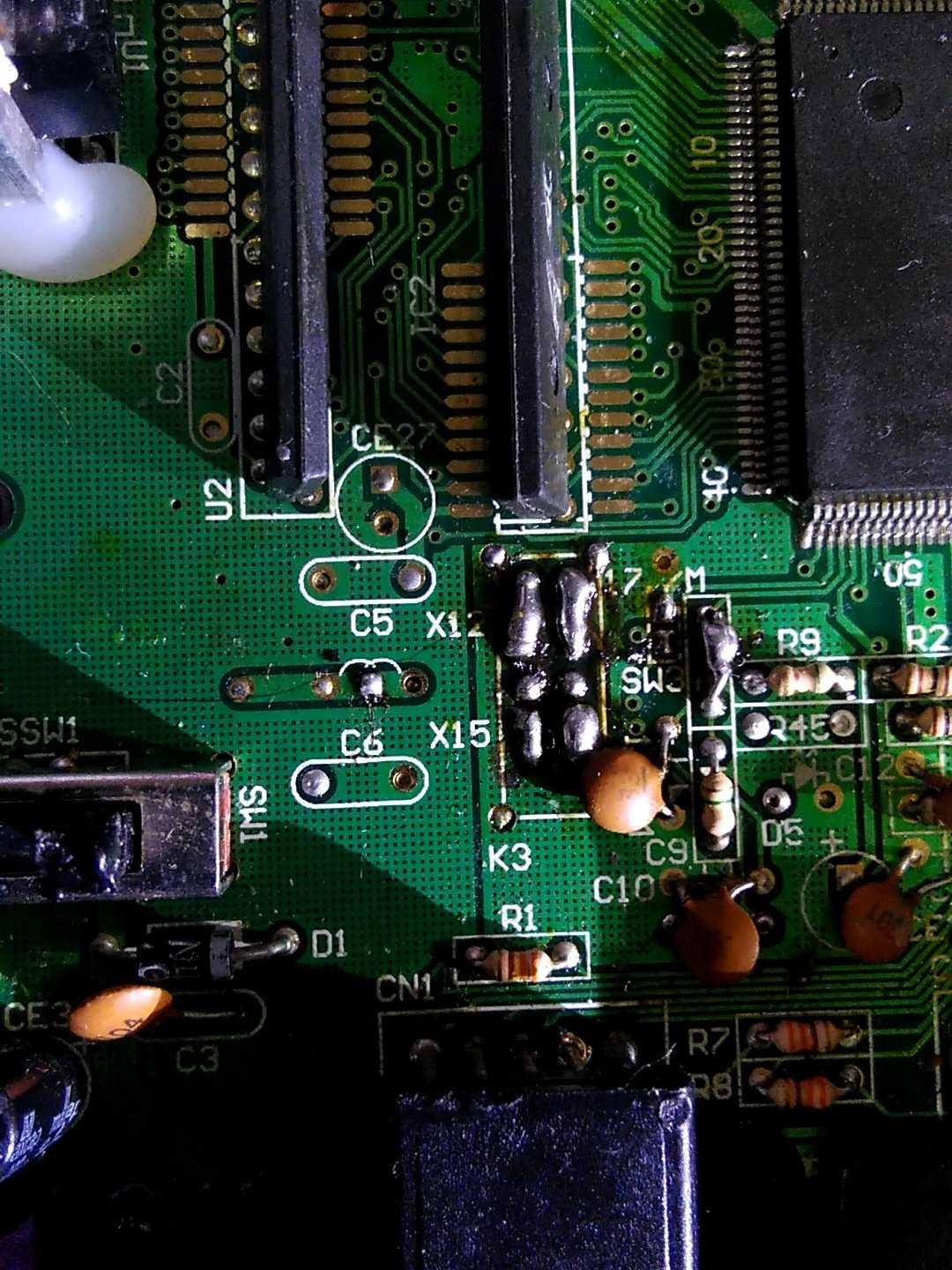

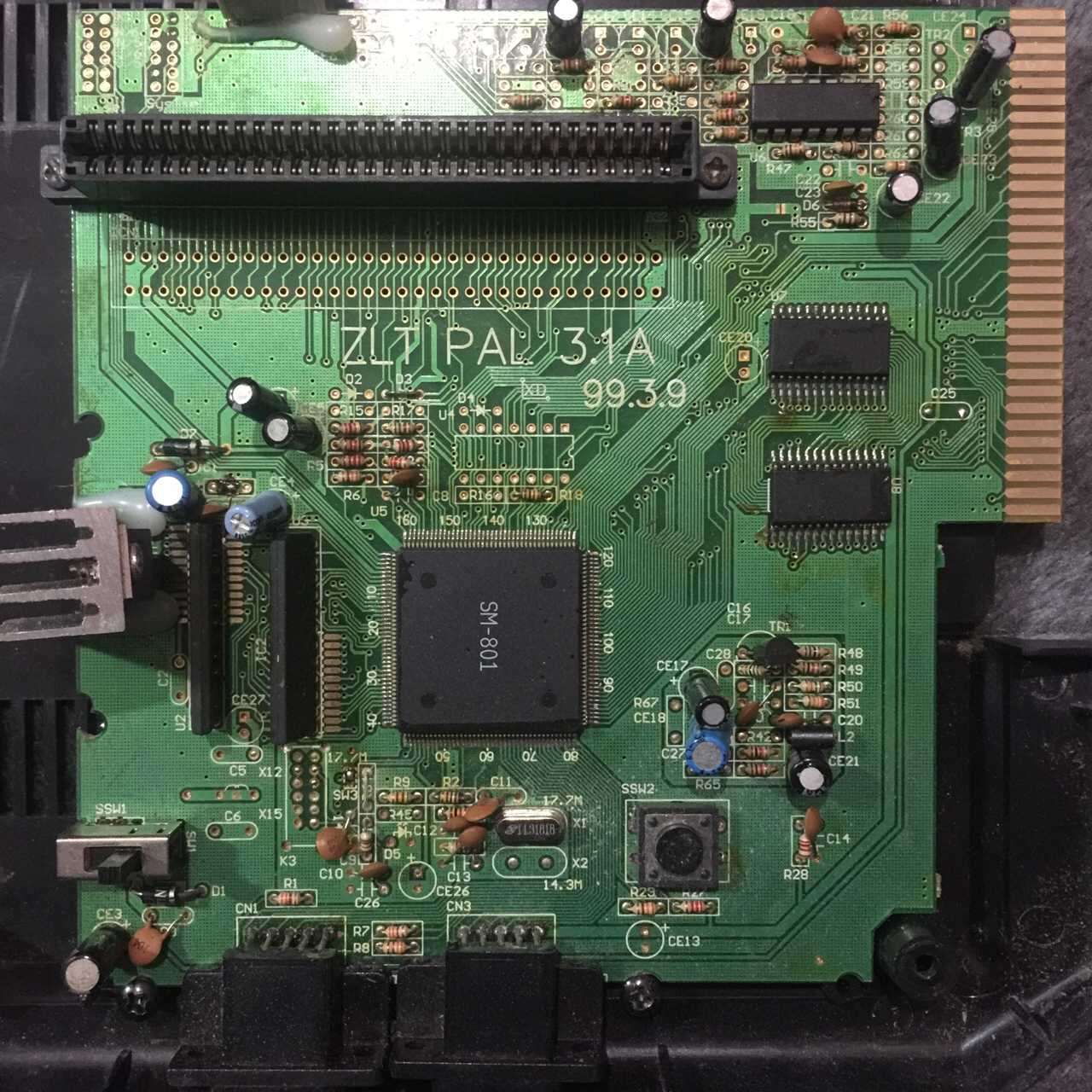

这是 改之前的样子。

sm801,6005,6035,没记错的话是这3个吧，画面显示字体没有虚线，就是显示单色有水波纹，比如画面里面如果有面积稍大的纯色区域就会出现，这个不知道能不能加有办法解决

这种芯片不如现代的6801，画面更加清晰干净

改之前观察一下画质，画质模糊的有重影的，就别费事了。这个不限定主芯片，同样主芯片的照样有画质垃圾的。

求 TCT6081 或 6803 的 CPU 引脚定义。

楼主高手，请教一下我一台sm801的机器视频输出没颜色，只有黑白画面，已经试过改各种制式都没颜色，应该不是制式的问题，我怀疑可能是彩色信号那一路不通，想问下801几脚是彩色信号？没颜色重点检查那一路？

两个制式 两个晶振 两个频率 四个区域。
先不说区域。光前3种。就可以弄出 8 个组合。
N晶振N50
N晶振N60
N晶振P50
N晶振P60
P晶振N50
P晶振N60
N晶振P50
N晶振P60
其中
N晶振N60
P晶振P50
P晶振P60
三个是常见的。

我改的那台机器，还满意吧，我估计是闲鱼卖的改机最便宜的了，呵呵，最近改机热情过去了，以后可能改的少了，卖一台少一台了。
