电瓶车控制器维修和提速。
zvs吧
全部回复
仅看楼主
level 9
侦哲优论 楼主
电瓶车控制器维修和提速。
2019年06月09日 22点06分 1
level 10
小琼黎
看一下场管[吐舌][太开心]
2019年06月09日 22点06分 2
侦哲优论
开关管是HY3208，不知道是不是场管，等会会查sheetdata，还有芯片有胶需去除长能识别，等会还会去找电路图和原理图方便改装。
2019年06月10日 07点06分
level 9
侦哲优论 楼主
坏掉的是这一个，60V450W，相位角自动识别，带学习线，所以不用自己调相线，和5跟霍尔线，36种接法。
2019年06月10日 06点06分 3
level 9
侦哲优论 楼主

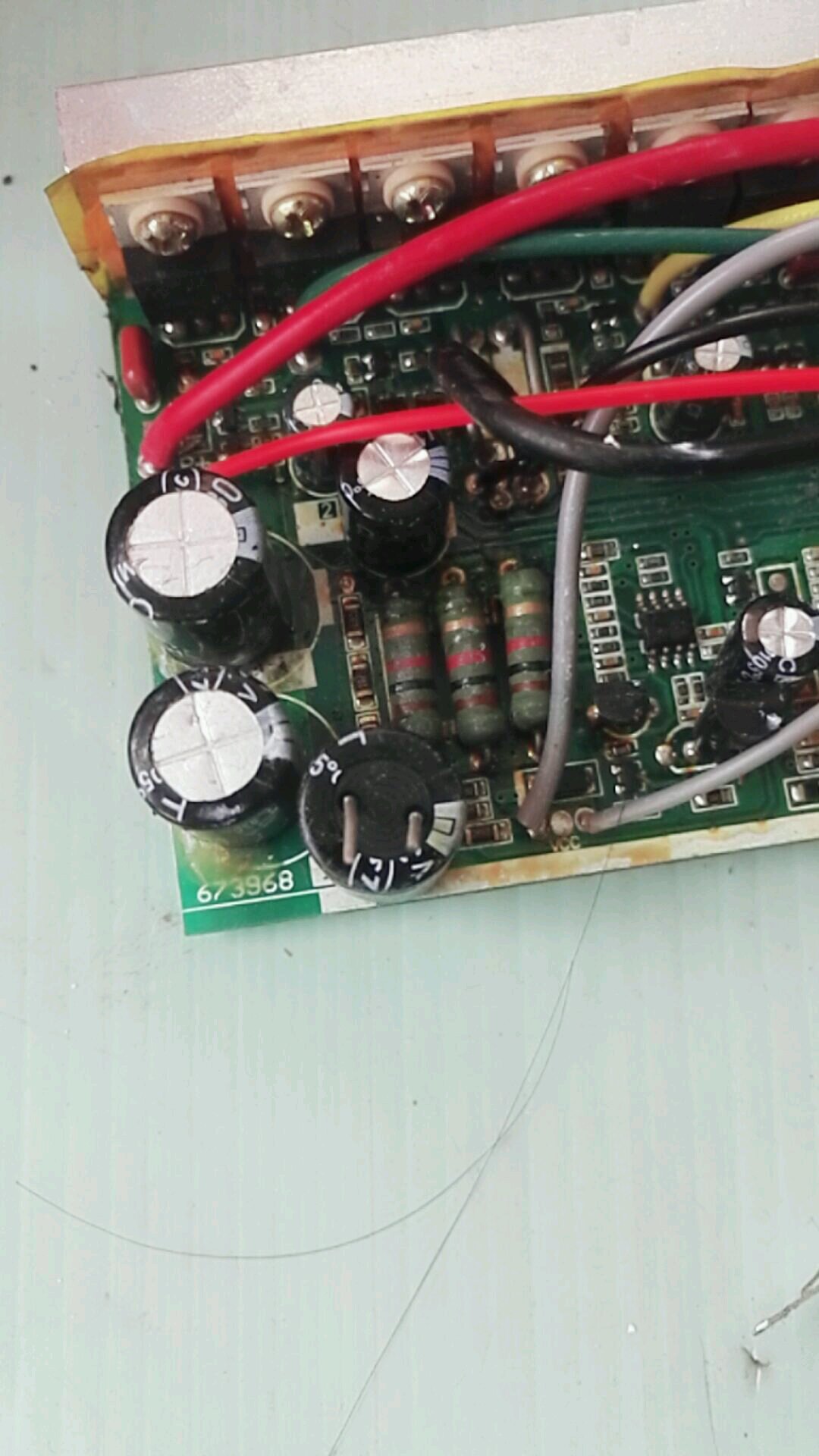

拆开是时发现一个有趣的现象，里面有个脱落的电容，并不是焊盘上掉下来的，核对一下印记，应该反向黏上去的的，充当导线作用，像图三那样。在颠簸下掉下来，导致坏的？刚好过保，如果真是那样，商家ztm心机
2019年06月10日 07点06分 6
level 10
我叫啥来着🔯
顶
2019年06月10日 10点06分 7
level 9
AADMTZXC
插眼
2019年06月10日 13点06分 8
level 9
侦哲优论 楼主
A42S GBEq： LM358
D79F7027 1428KM418:
其中一个根据丝印是LM358，另一个是单片机不过没有资料，不知道谁有相关资料？可以参考
2019年06月11日 10点06分 12
level 14
世界级🌚可爱
垃圾控制器单片机常用stm8，高级一点用stm32
2019年06月11日 14点06分 13
侦哲优论
nec的
2019年06月12日 03点06分
病名为爱😜
@问情工作室 我拆过一个stc15的[汗]
2019年06月17日 12点06分
level 13
贴吧用户_72eG1e1
成熟方案stm8，高端stm32
2019年06月11日 15点06分 14
侦哲优论
nec的
2019年06月12日 03点06分
level 9
侦哲优论 楼主
单片机是NEC的D79F7027，30pin，16KB闪存，2.5KB内存，1MHz时钟震荡
2019年06月12日 02点06分 15
level 14
世界级🌚可爱
单片机，除非你能拿到程序然后烧进去，不然改不了
2019年06月12日 03点06分 16
侦哲优论
我也是这么想的，但至少可以先修好。。。。。。说不定可以欺骗单片机
2019年06月12日 07点06分
level 9
侦哲优论 楼主
2019年06月12日 12点06分 17
level 10
我叫啥来着🔯
ht494[你懂的][你懂的]
2019年06月13日 09点06分 18
level 11
贴吧用户_763K5K8
你光看引脚和datasheet是不行的，要是有程序的话能看懂那是秒解决，如果没有，要结合逻辑分析仪还有电路来分析改造的
2019年06月13日 16点06分 19
level 9
侦哲优论 楼主

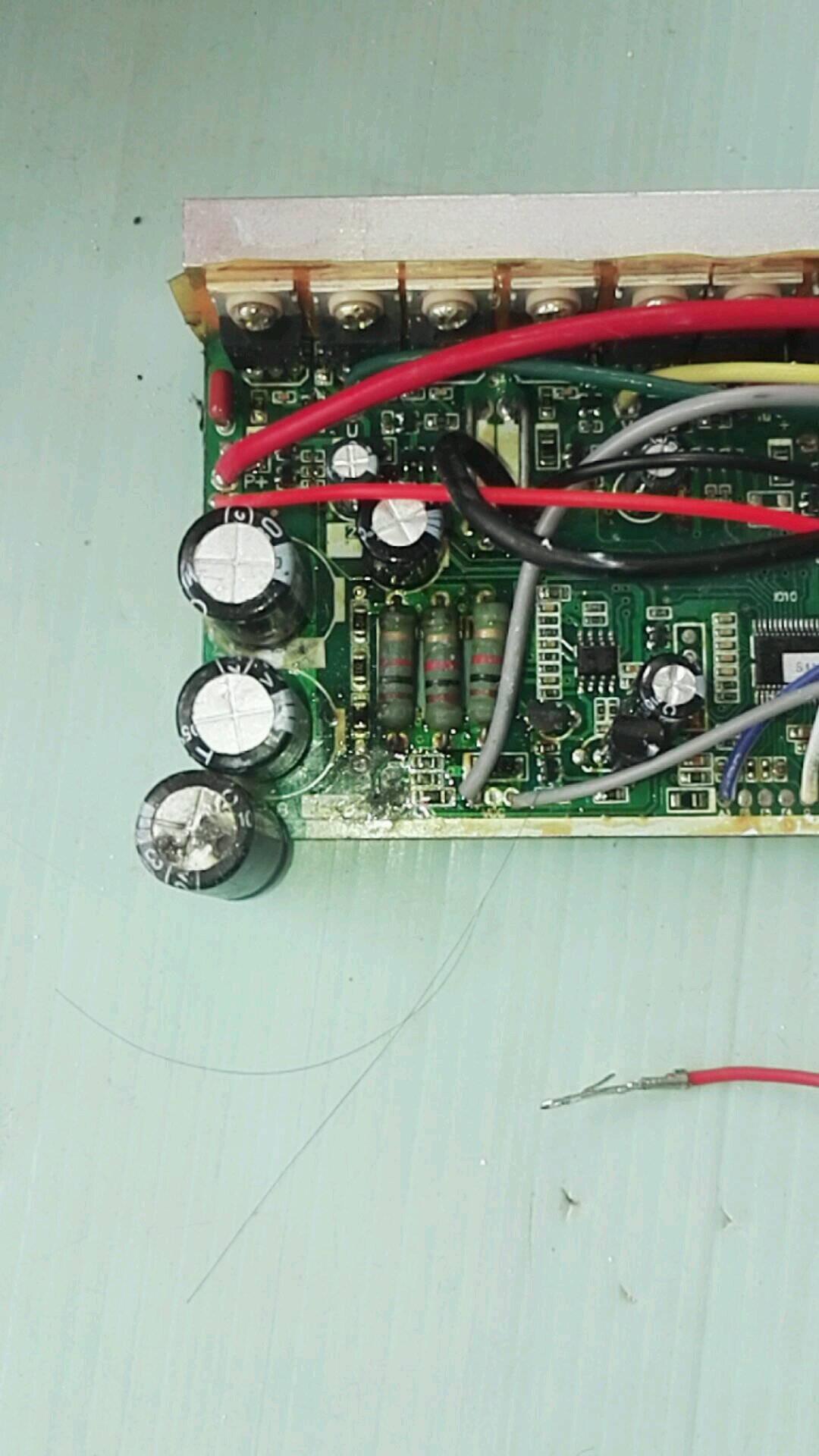

故障总算是找到了，就像一开始猜的一样，60V与2001，7501接地出处发生短路，导致两电阻悬空。通往单片机引脚29出电压升高，29脚是单片机P22/ANI2模拟端口，可能起到蓄电池电压检测功能，防止蓄电池过放。当ANI2端口不在服务则切断电源。然后我把他重新飞了跟线就好了，开心😊
2019年06月14日 07点06分 20
