小白照着吧友的图做个无抽头的Zvs不起振
zvs吧
全部回复
仅看楼主
level 10
小琼黎 楼主

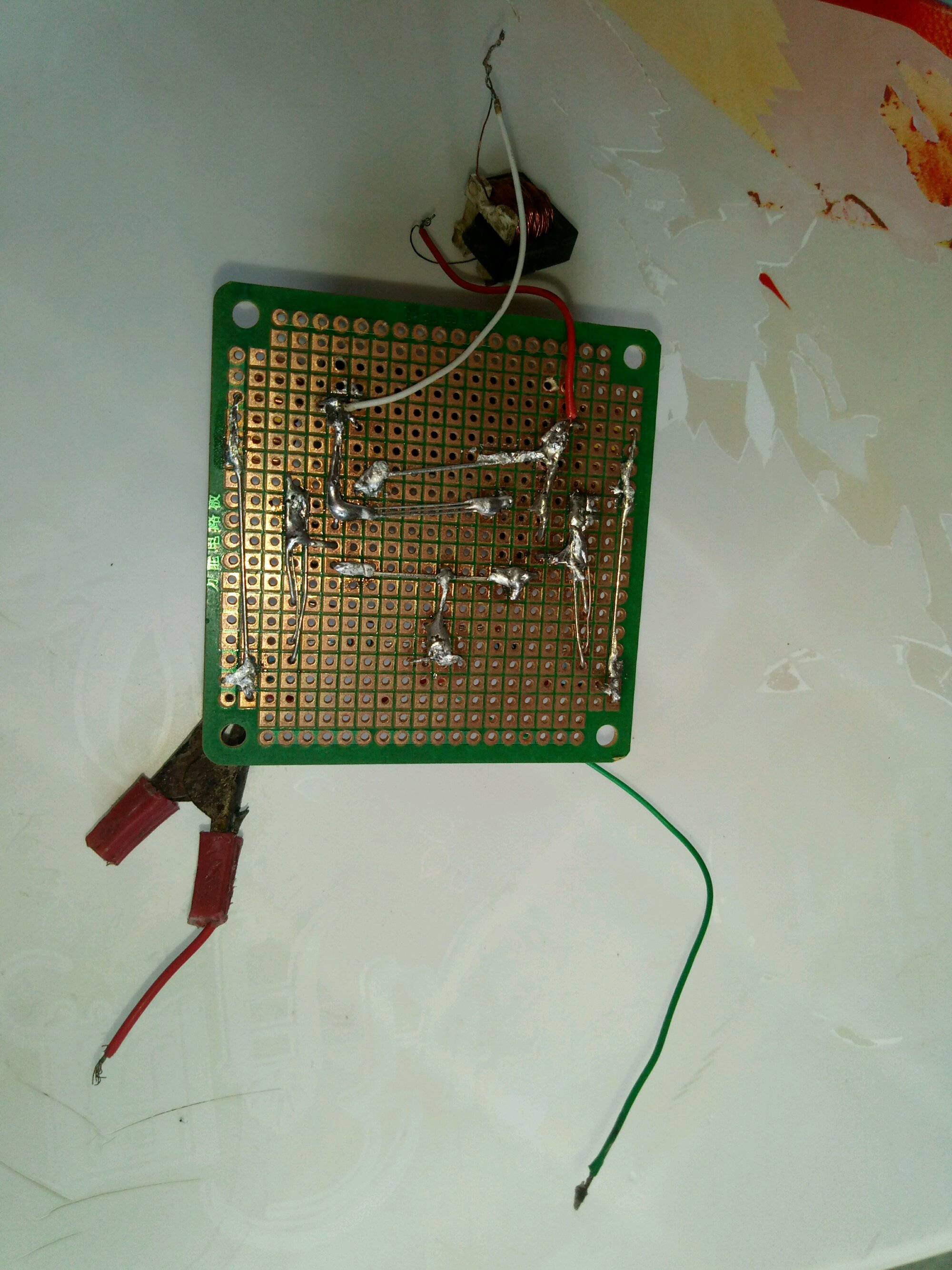

小白照着吧友的图做个无抽头的Zvs不起振[小乖]
2019年06月04日 05点06分 1
level 10
小琼黎 楼主
正负极电阻小感觉短路了[泪]，140N75管子
2019年06月04日 05点06分 2
小琼黎
整流管5819.470Ω2w电阻，10k电阻，0.3uF电容
2019年06月04日 10点06分
level 10
小琼黎 楼主
有大佬指点吗
2019年06月04日 05点06分 3
level 10
🔯飓风之龙👹
电路对了没有，对了就检查焊点有无虚焊漏焊，再不行检查元件是不是坏的
2019年06月04日 06点06分 4
小琼黎
难道是场管击穿了[小乖]
2019年06月04日 08点06分
level 10
🔯飓风之龙👹
还有要加锡的，引脚这么细不能过多大电流的
2019年06月04日 06点06分 5
小琼黎
不起振
2019年06月04日 07点06分
小琼黎
又把管脚换了也不行
2019年06月04日 07点06分
小琼黎
难道9ⅴ不行要12v才能振[汗]
2019年06月04日 08点06分
小琼黎
场管三个脚全掉换也不行[汗]
2019年06月06日 06点06分
level 10
我叫啥来着🔯
电感量太大了吧。
2019年06月04日 10点06分 6
level 10
小琼黎 楼主
100uH6A电感两个
2019年06月04日 10点06分 7
level 10
小琼黎 楼主
用12v0.4A电源串这个起振了[太开心]
2019年06月04日 11点06分 8
小琼黎
断开又不行了
2019年06月05日 01点06分
excellentjsh
@小琼黎 串了啥[惊哭]
2019年06月06日 00点06分
小琼黎
双管自激
2019年06月06日 01点06分
level 6
盱眙徐刚
八级了还小白？
2019年06月04日 12点06分 9
小琼黎
[小乖]
2019年06月04日 13点06分
病名为爱😜
小白是不分等级的[滑稽]
2019年06月07日 02点06分
盱眙徐刚
@病名为爱😜 屁嘞
2019年06月07日 12点06分
level 11
啊‮‮♡~鱼杂‭‭ㅤ
你做的是这个么
2019年06月04日 23点06分 10
小琼黎
无抽头zVs呀
2019年06月05日 02点06分
level 11
啊‮‮♡~鱼杂‭‭ㅤ
我看看
2019年06月04日 23点06分 11
level 11
啊‮‮♡~鱼杂‭‭ㅤ
吧友的图呢，我看看，对照下
2019年06月04日 23点06分 13
小琼黎
发了17楼
2019年06月05日 02点06分
跌落的流星z
大神，我用的某宝买的100uH，20A电感，线组1.6mm，这可以吗，一样的图
2019年07月04日 12点07分
小琼黎
回复 跌落的流星z :管子多少安，够就行
2019年07月04日 15点07分
啊‮‮♡~鱼杂‭‭ㅤ
@小琼黎 其实小功率下5a电流就够，比如说你那个
2019年07月04日 15点07分
level 11
啊‮‮♡~鱼杂‭‭ㅤ
好吧你起震了，那就正常。但是0.4a电源实在太小了，根本不能带负载，一带就铁定停震。你之前用的什么电源这个就用什么
2019年06月04日 23点06分 14
小琼黎
不行了
2019年06月05日 02点06分
level 11
啊‮‮♡~鱼杂‭‭ㅤ
还是自己做一个有意义吧，你这个做的不算太差，建议加个散热，功率就能上去了
2019年06月04日 23点06分 15
小琼黎
不起振呀吧友的假图吗
2019年06月05日 01点06分
level 11
啊‮‮♡~鱼杂‭‭ㅤ
还有，裸露的不份建议隔一段点锡固定，要不然容易松动短路甚至断裂
2019年06月04日 23点06分 16
小琼黎
楼主有无抽头zvs原理图吗
2019年06月05日 01点06分
