求这种管路件怎么画？
proe吧
全部回复
仅看楼主
level 1
玛莉大叔 楼主
2019年05月29日 06点05分 1
level 14
ZD冬天不回来
扫描
2019年05月29日 08点05分 3
玛莉大叔
请问怎么按上面尺寸画出来？谢谢
2019年05月30日 01点05分
ZD冬天不回来
回复 玛莉大叔 :画轨迹
2019年05月30日 01点05分
level 14
ZD冬天不回来
扫描

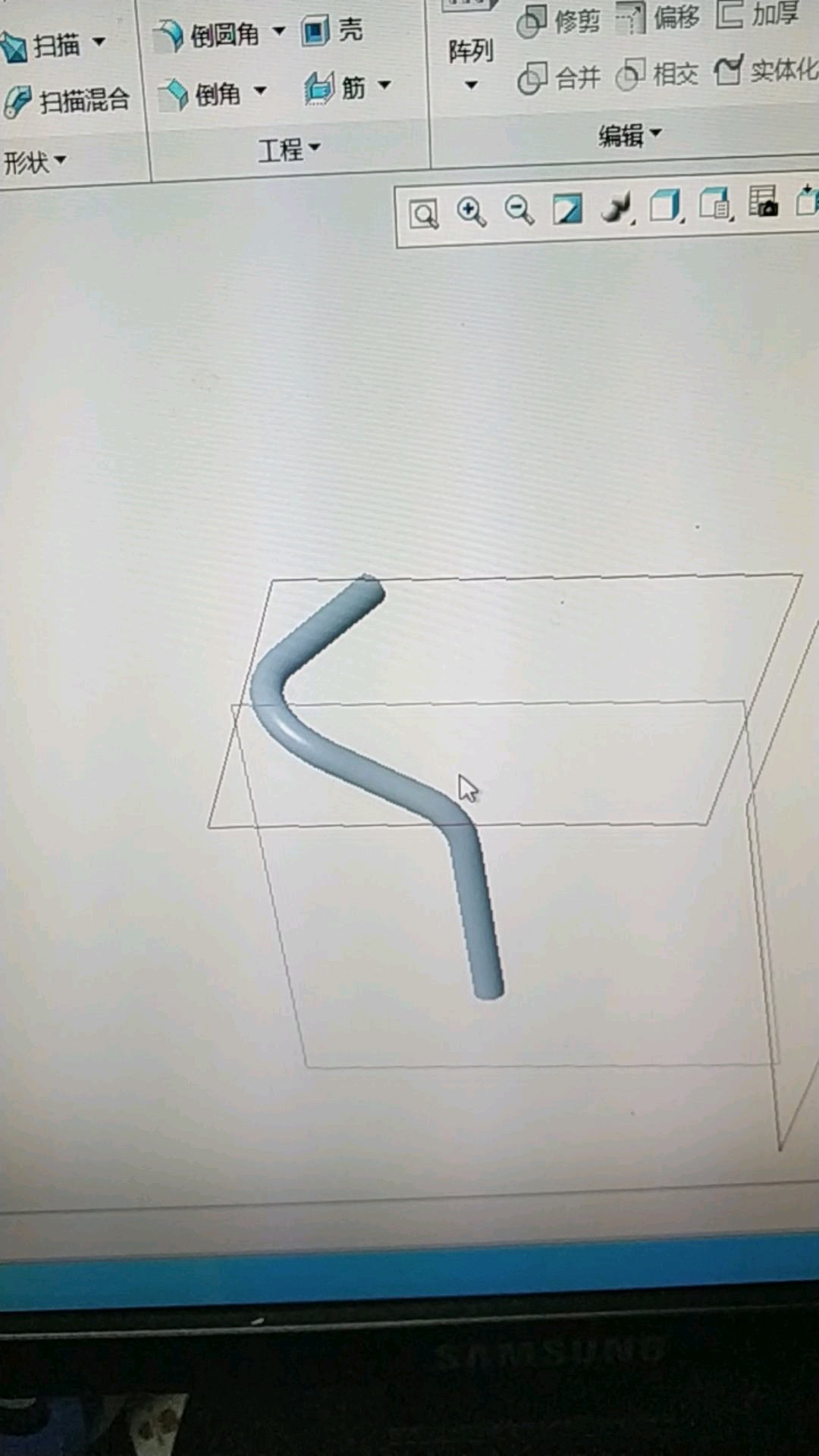

2019年05月30日 01点05分 4
level 11
cunzai5
绘制轨迹后扫描即可
2019年05月30日 05点05分 5
玛莉大叔
还是不会画，不过还是谢谢你
2019年06月01日 01点06分
level 14
ZD冬天不回来
还在？
2019年05月30日 10点05分 6
玛莉大叔
在的
2019年06月01日 01点06分
level 10
增压引擎750
曲面+扫描
2019年05月31日 07点05分 7
玛莉大叔
谢谢
2019年06月01日 01点06分
level 6
设计通实战网😜
先画曲面在投影轨迹线；或者直接空间曲线构线；然后扫描
2019年06月02日 01点06分 8
level 7
陌路花开之音

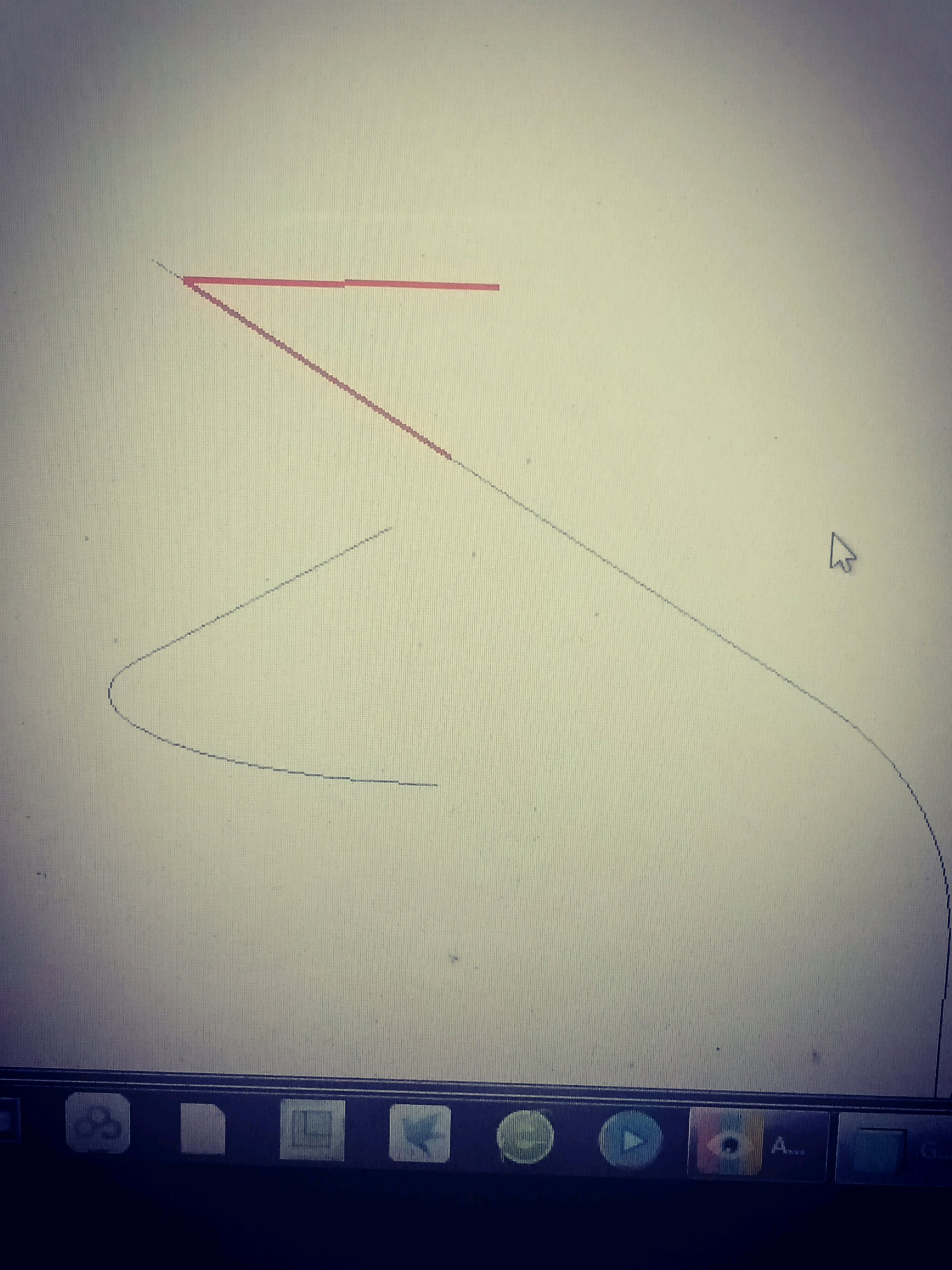

先画这样一段直线
2019年06月02日 12点06分 9
level 7
陌路花开之音

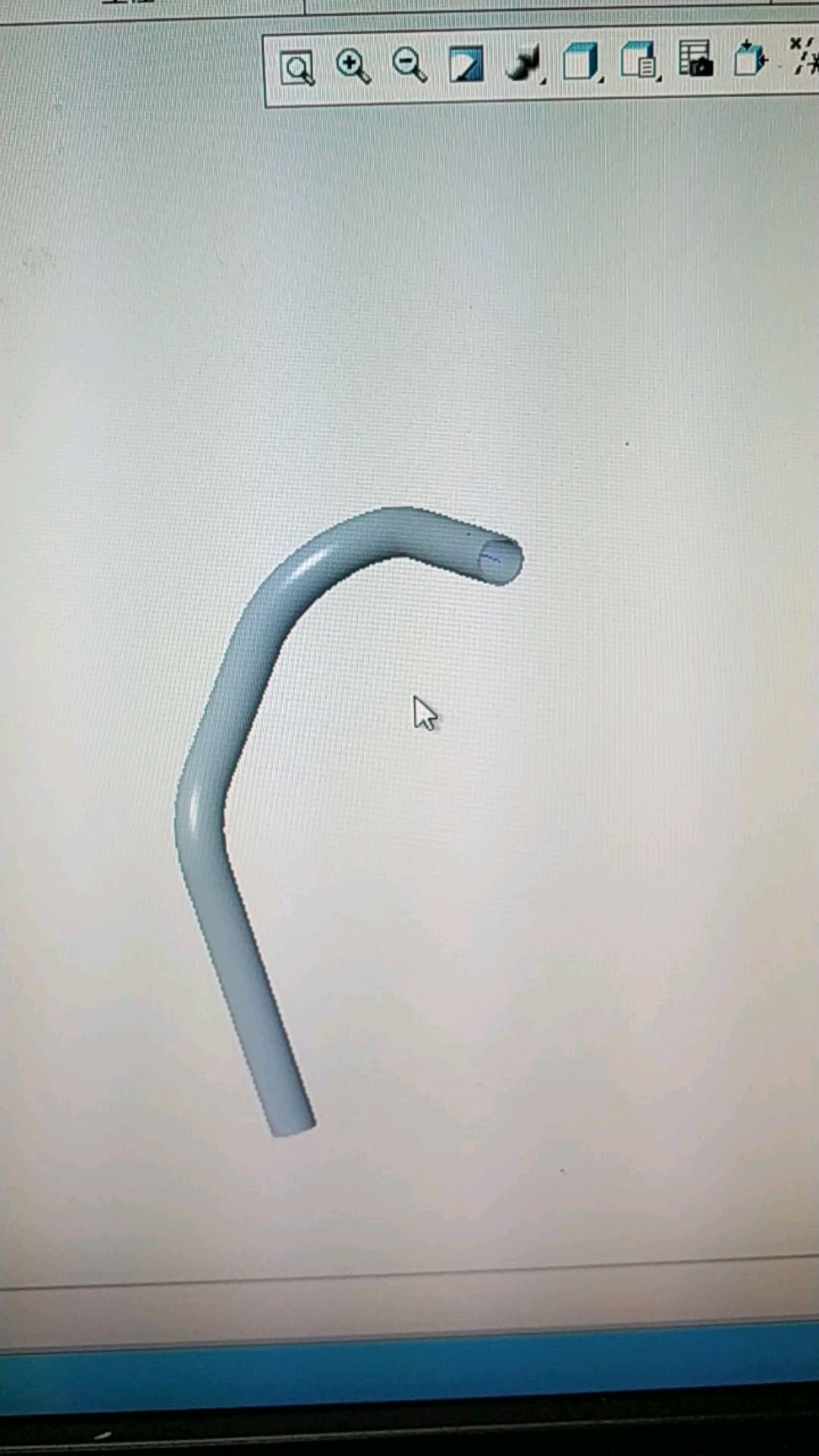

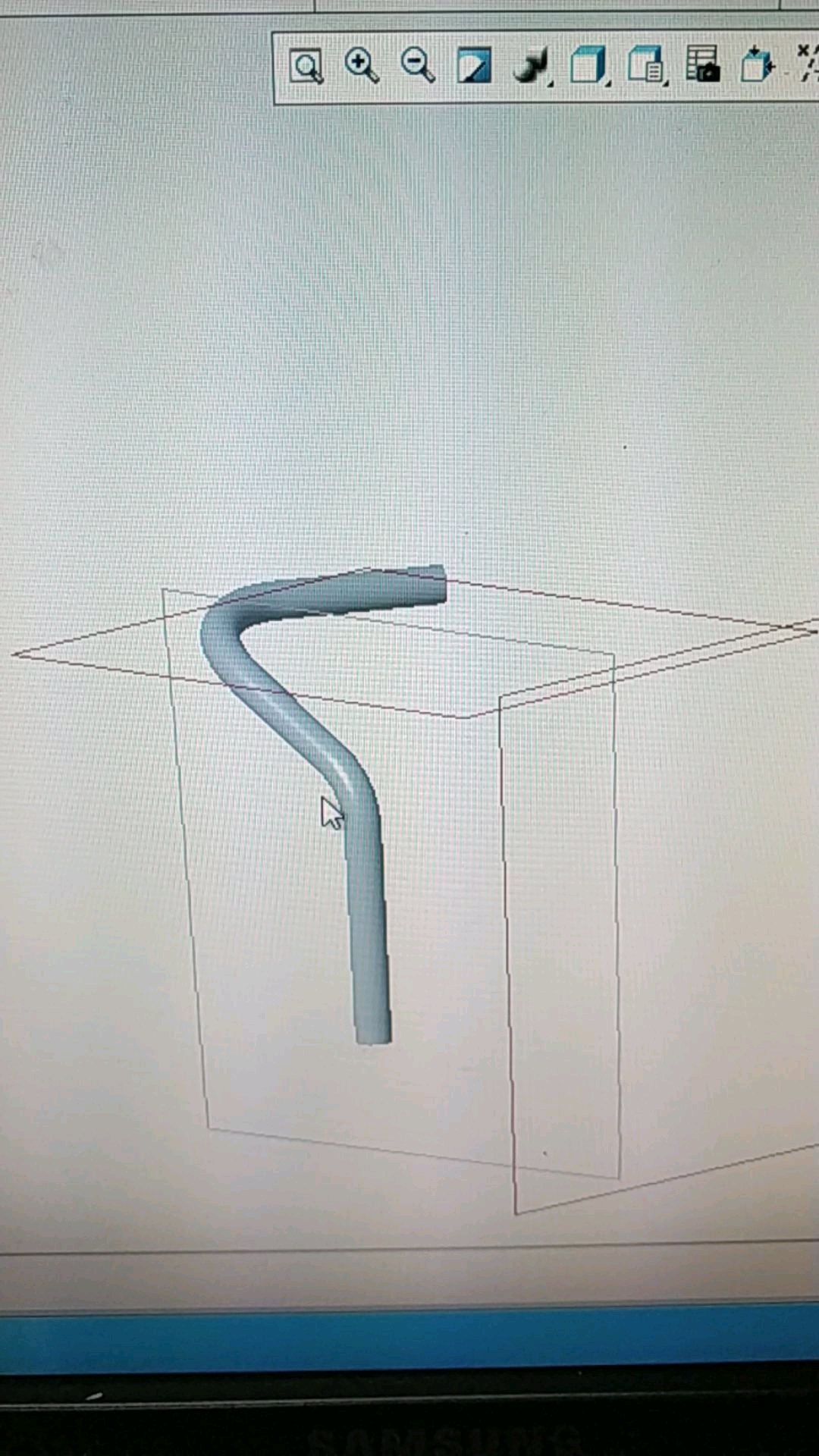

是这样吧？
2019年06月02日 13点06分 10
玛莉大叔
对的，就是这样，能说说怎么画吗？
2019年06月03日 00点06分
Ivara💨
这是croe吗
2019年06月04日 03点06分
陌路花开之音
@Ivara💨 是creo
2019年06月05日 01点06分
level 7
陌路花开之音
我讲一下做法
2019年06月02日 13点06分 11
level 7
陌路花开之音

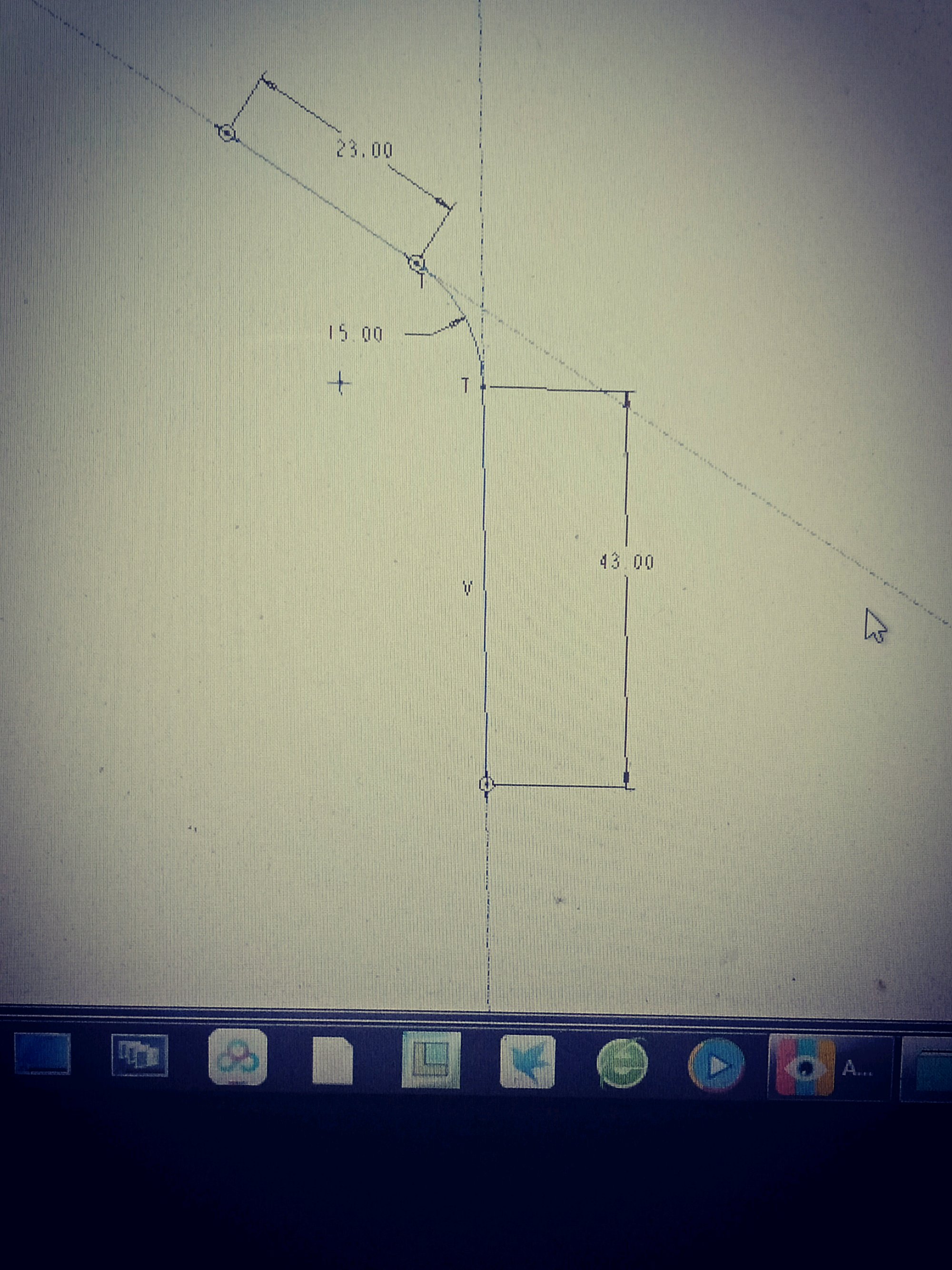

拉伸第二个截面，尺寸如下
2019年06月02日 13点06分 13
level 11
京东动力♬

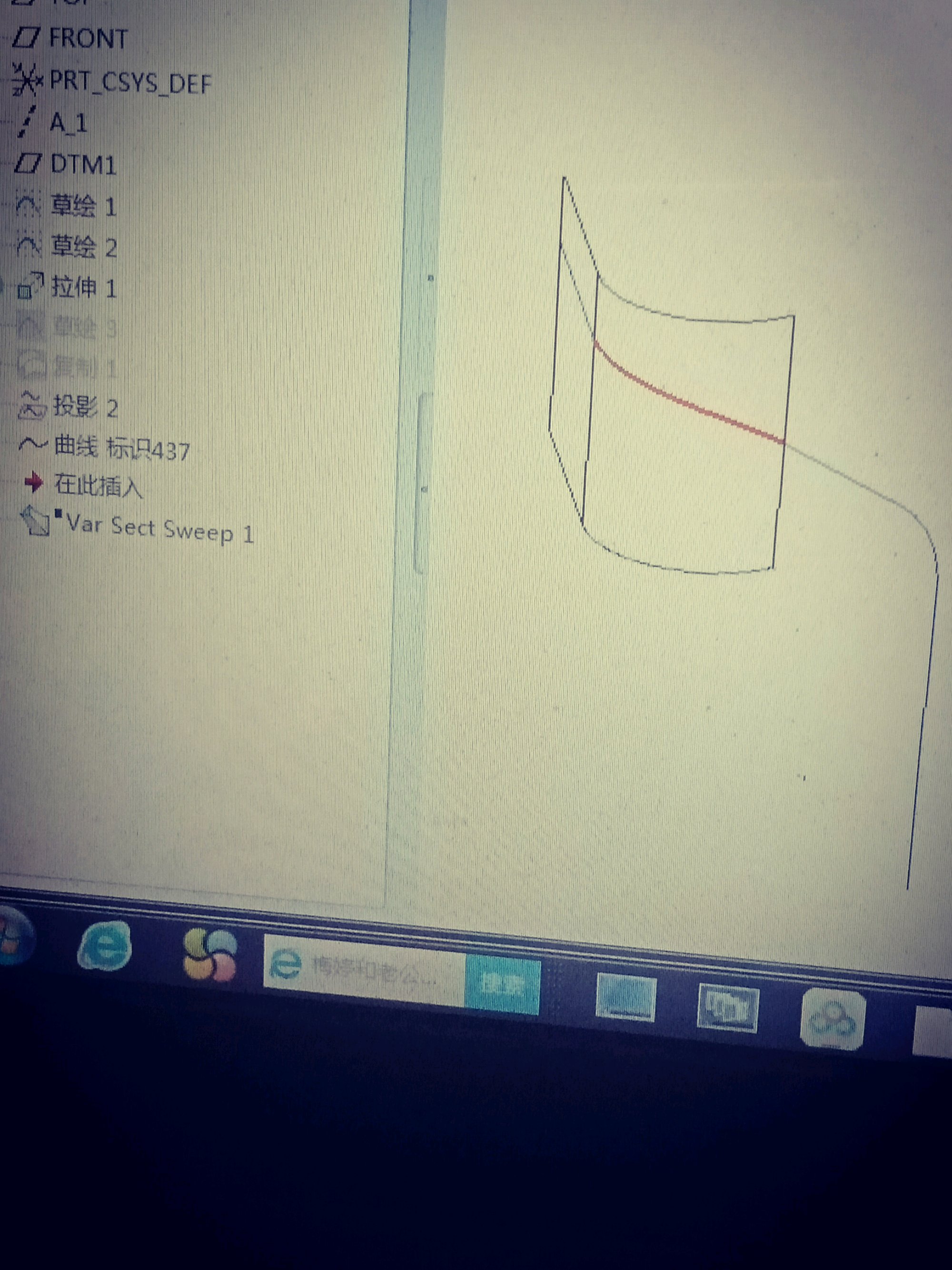

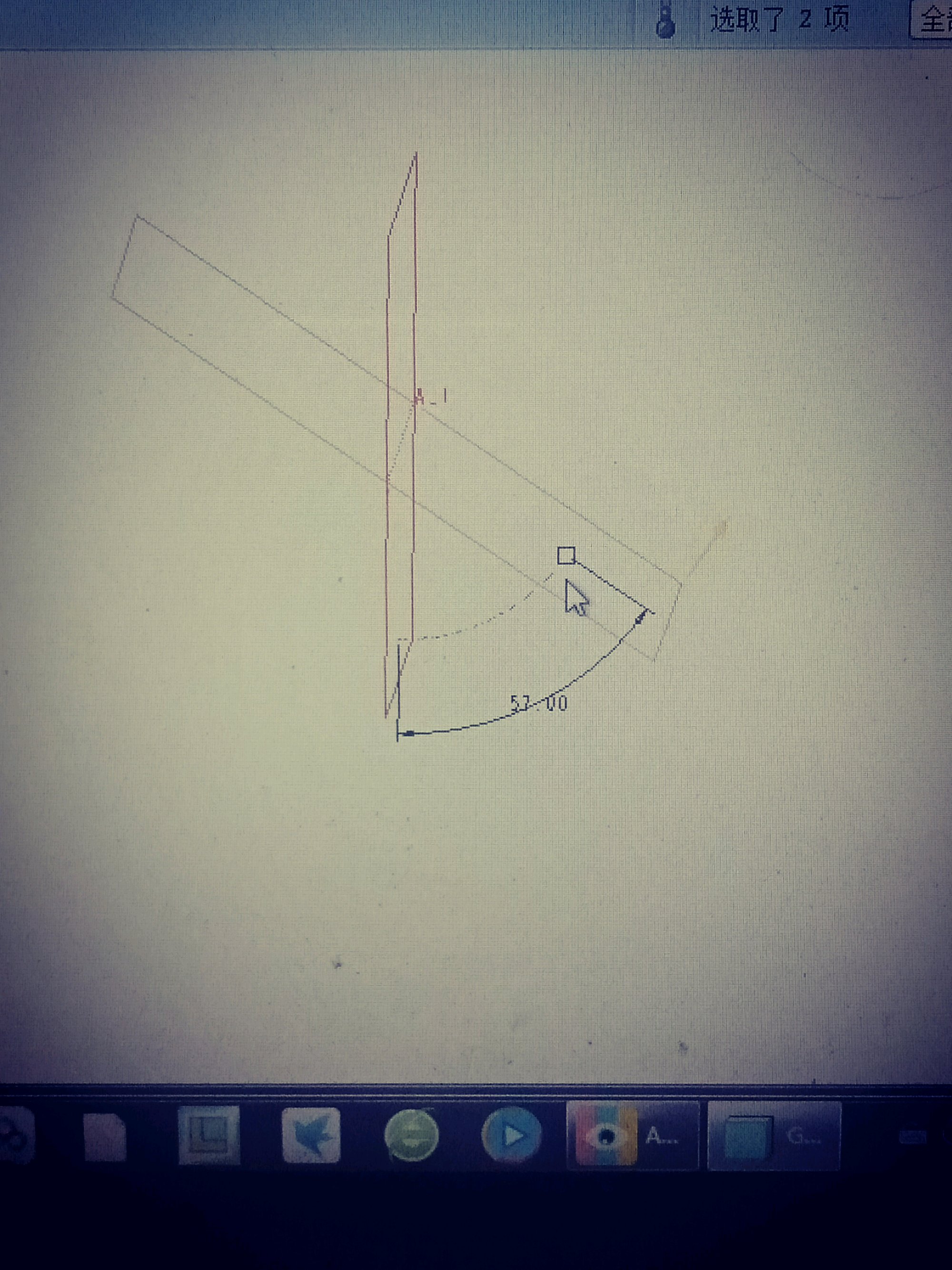

严格按工程图做出并不是容易能做出的，思路(按图片顺序):建123度基准平面一front面草绘(注意这是第一个R15)一top面草绘(第二个R15)一拉伸top面草绘为曲面一front图草绘，包含33度直线一投影水平直线至拉伸曲面中的平面上一在拉伸曲面(R15拉伸而来)桥接曲线，这样可保证top投影为R15一扫出管道。
2019年06月04日 03点06分 17
玛莉大叔
对，像你说的那样，严格来说TOP平面投视那个半径不是R15,最终做出来夹角是65度，谢谢兄弟了，你给出的答案非常接近
2019年06月08日 08点06分
