上回拆解了一个 AV 版的 NES SNES 二合一 tid=6143204186。
一个 HDMI 版本的 FC SFC 二合一 tid=6143343469。
一个 HDMI 版本的 FC MD 二合一 tid=6143534383。
这次是 AV 接口的 NES Genesis SNES 三合一，效果不错。可能厂家是一样的。
这机器应该都是二手了。网上有视频和图片，好像和我的这个不一样。
他们的 没有 2.4G 的标志。无线手柄是红外的。必须对着主机。
我这个是 有 2.4G 的。没有方向性。
淘宝有 199 的。但是闲鱼上出现过 150 的价格。
没有 HDMI 接口是他的最大的遗憾。其他的都不错。可以接 美版 NES 手柄 MD 手柄 SFC SNES 手柄。
没有这些手柄，就用无线的，
看老外的开箱视频。发现他们的没有 2.4G，三个机型选择 有四档可选。第四档无效。
我的这个机器，只有 三档。没有第四档。
贴吧有人发过一个三合一的电路板，好像不是这种的。他的电路板只能前面接手柄，左右没有。

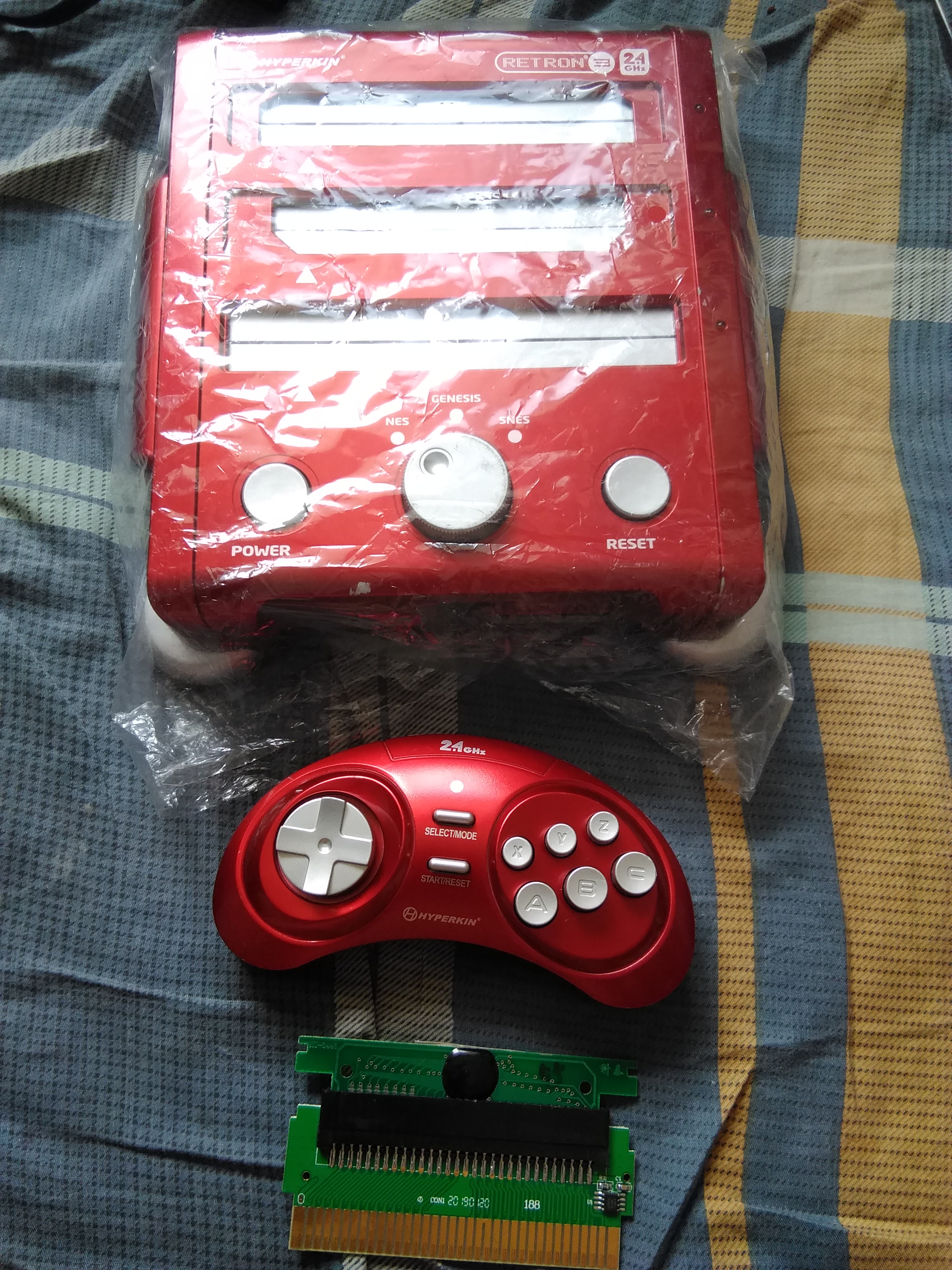

主机 无线手柄两个都一样
自己找的 FC 转 NES ，其实这种转接，只能接电路板，不能带外壳。

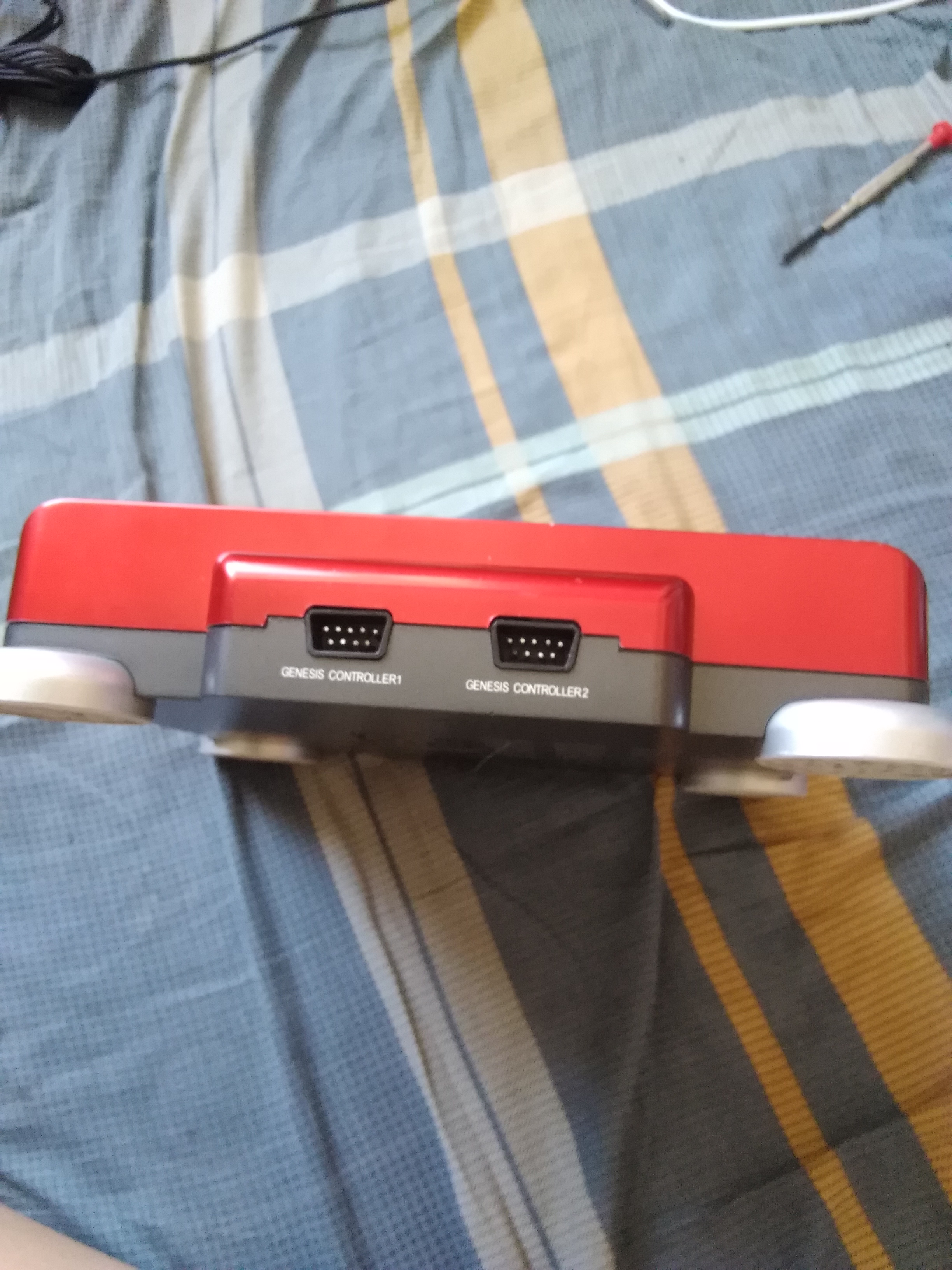

背面

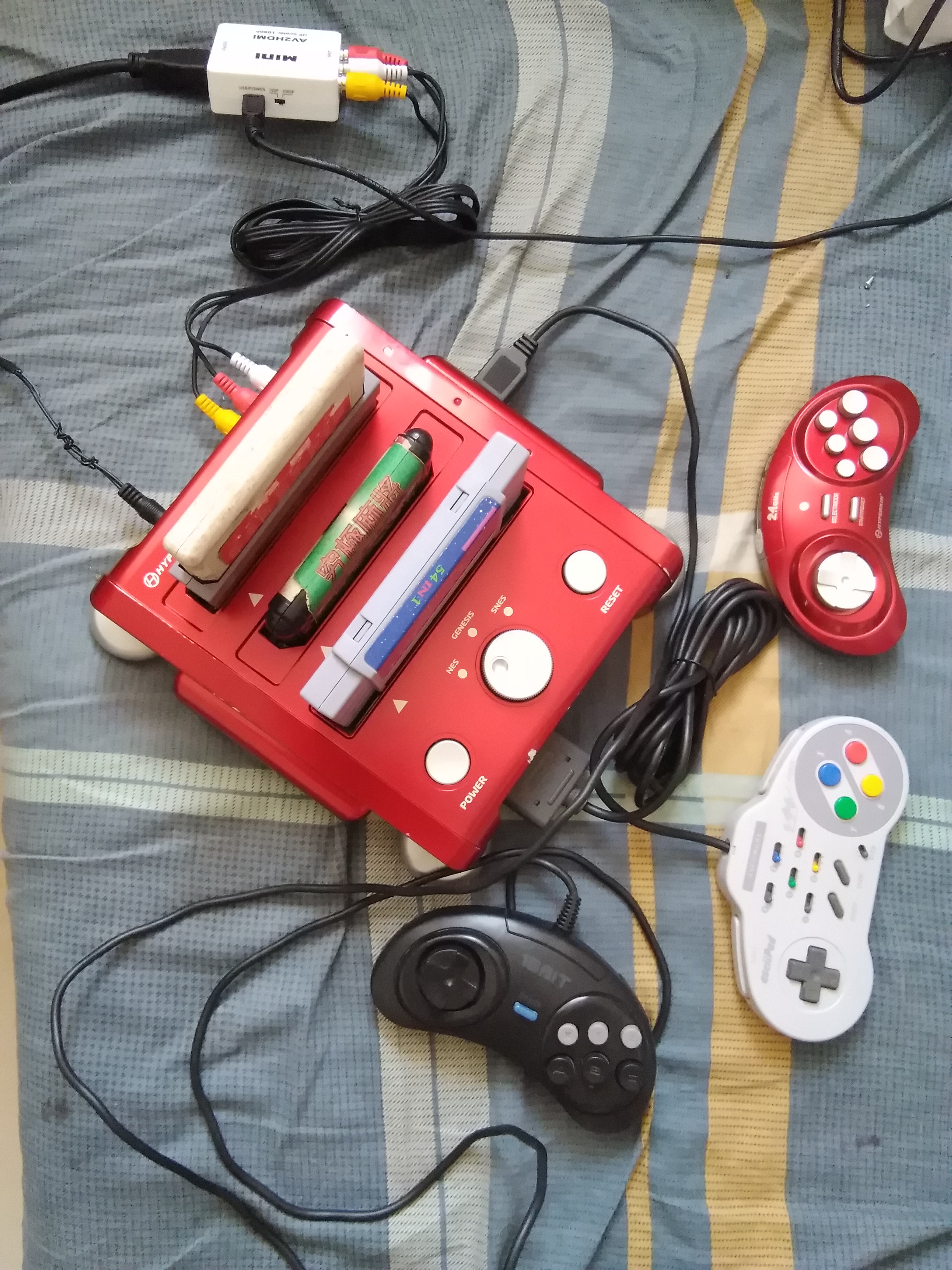

各种手柄各种卡，可惜我没有 NES 手柄。
注意，这次的图，FC卡带用上了高端的转接卡。
SFC SNES 手柄接口
中间本来是红外接收，但是 2.4G 更好。
NES 手柄，美版的。
MD 手柄
AV S-VIDEO 接口 O/J 切换开关。

开拆。
注意 上盖有 两处接线。
先拆掉 指示灯。

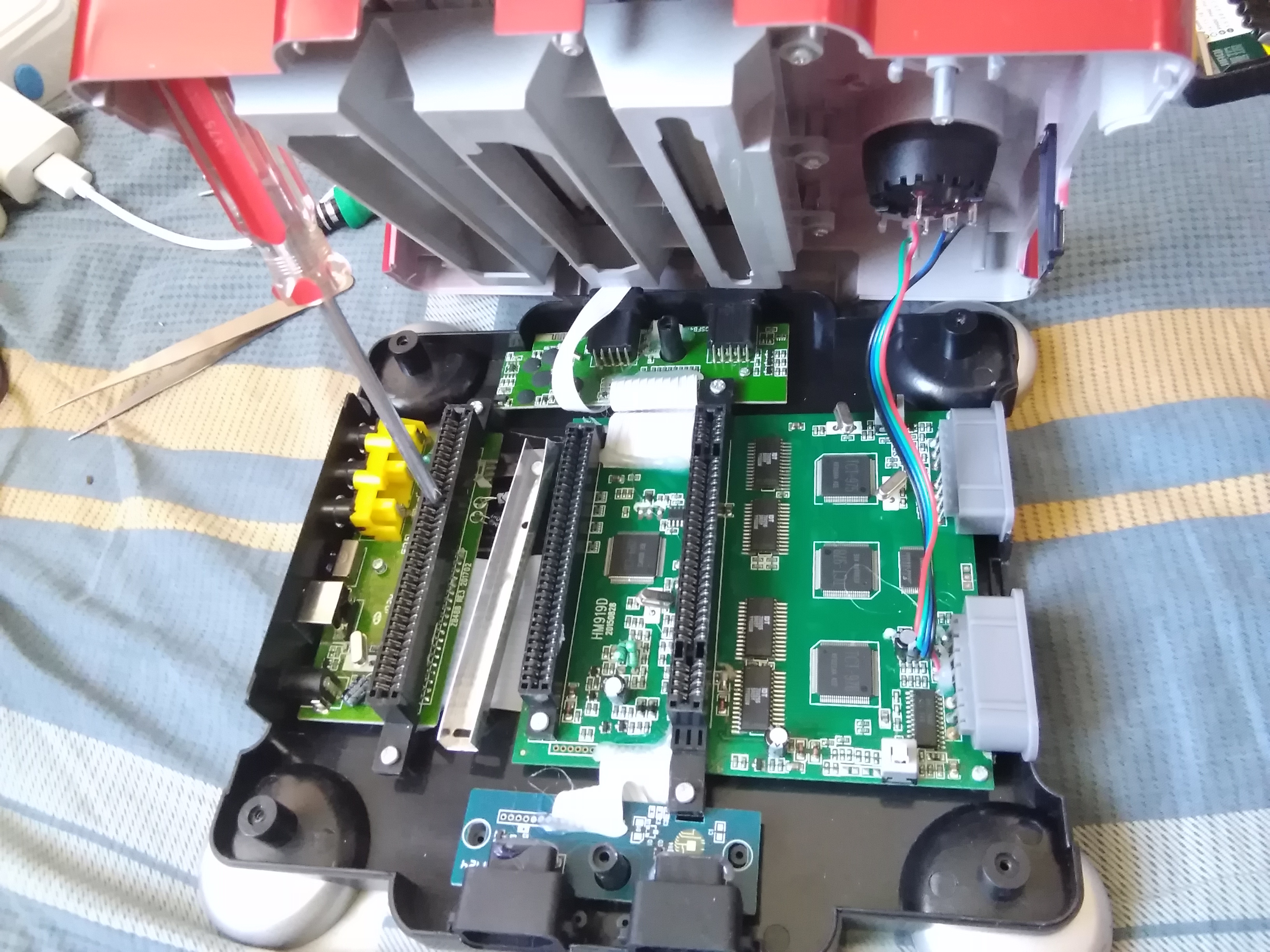

打开了。

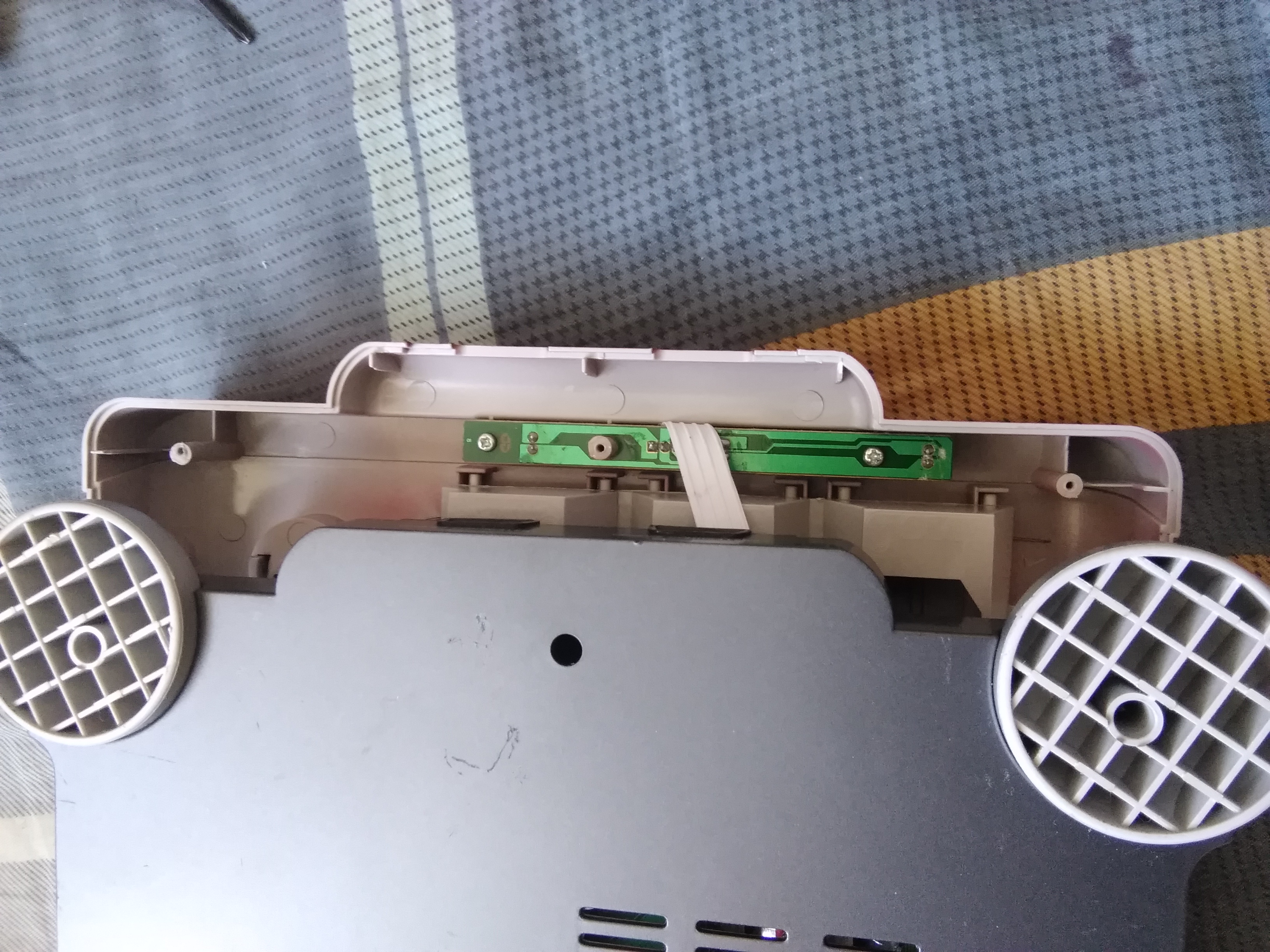

上壳

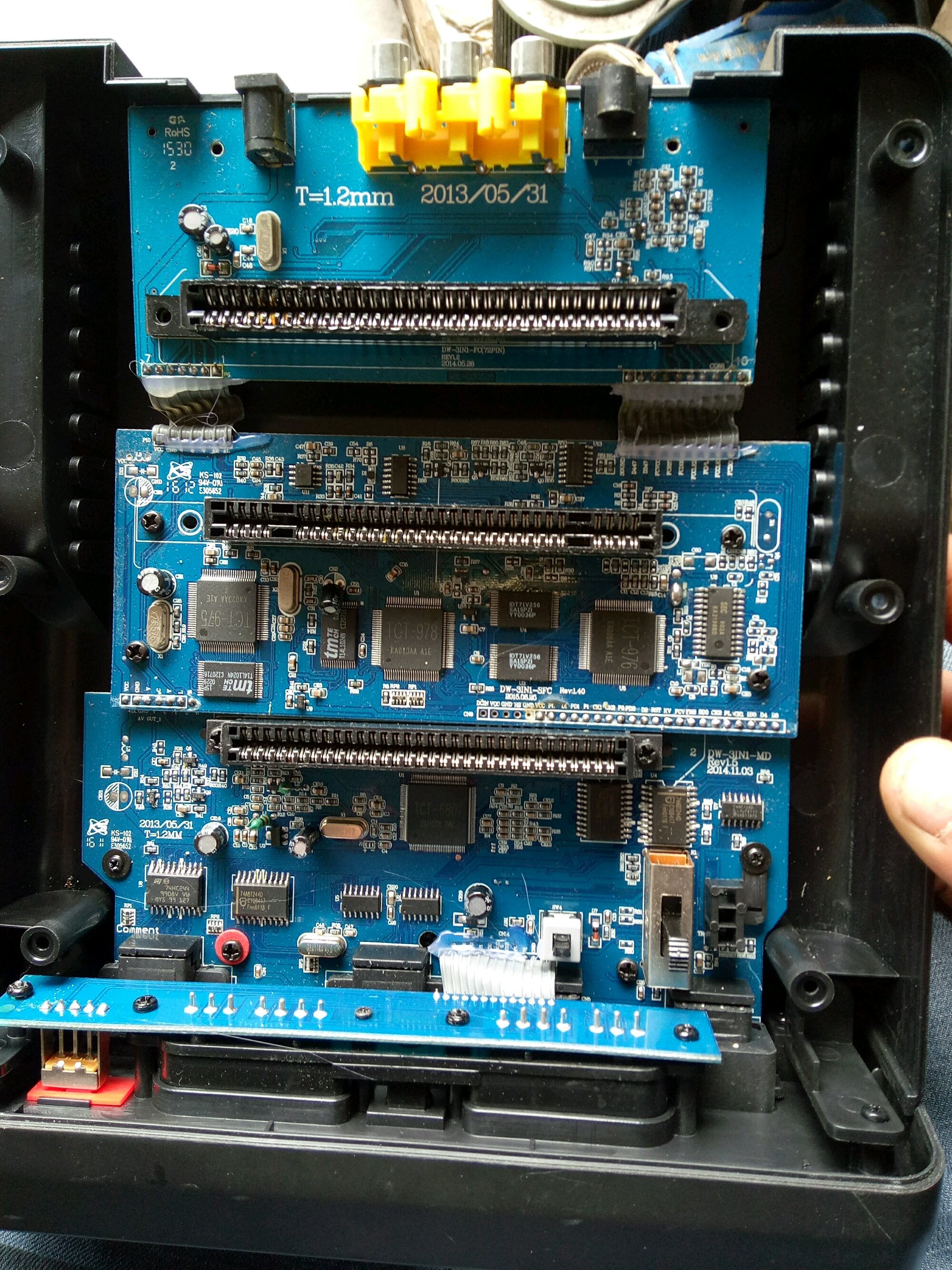

主板

右边的MD手柄接口，5个黑豆，可能是无线的芯片。
左边的 NES 手柄接口
主板

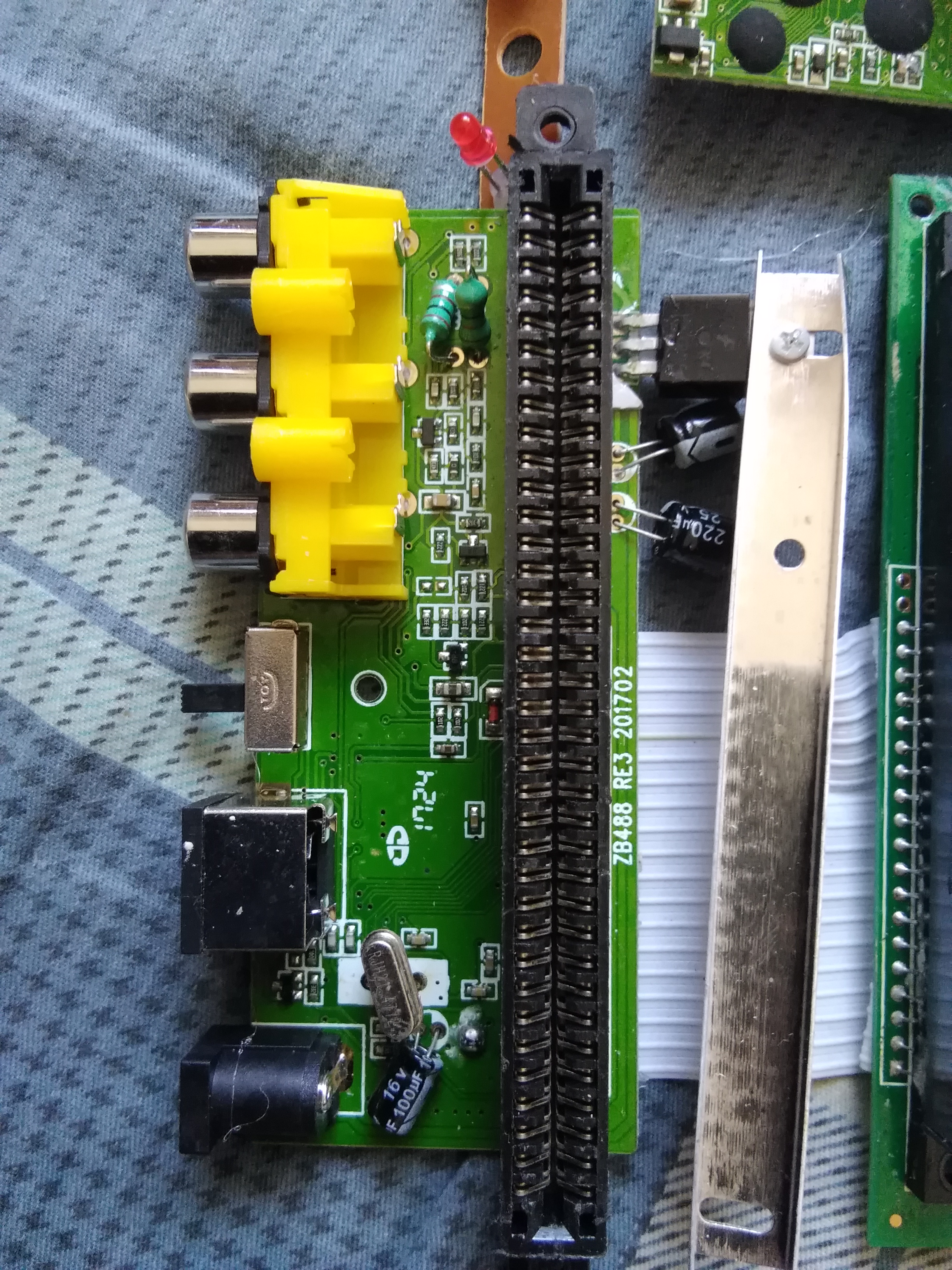

输出接口 同时也是 NES FC 主板。

MD 主板
常见的 TCT-6801

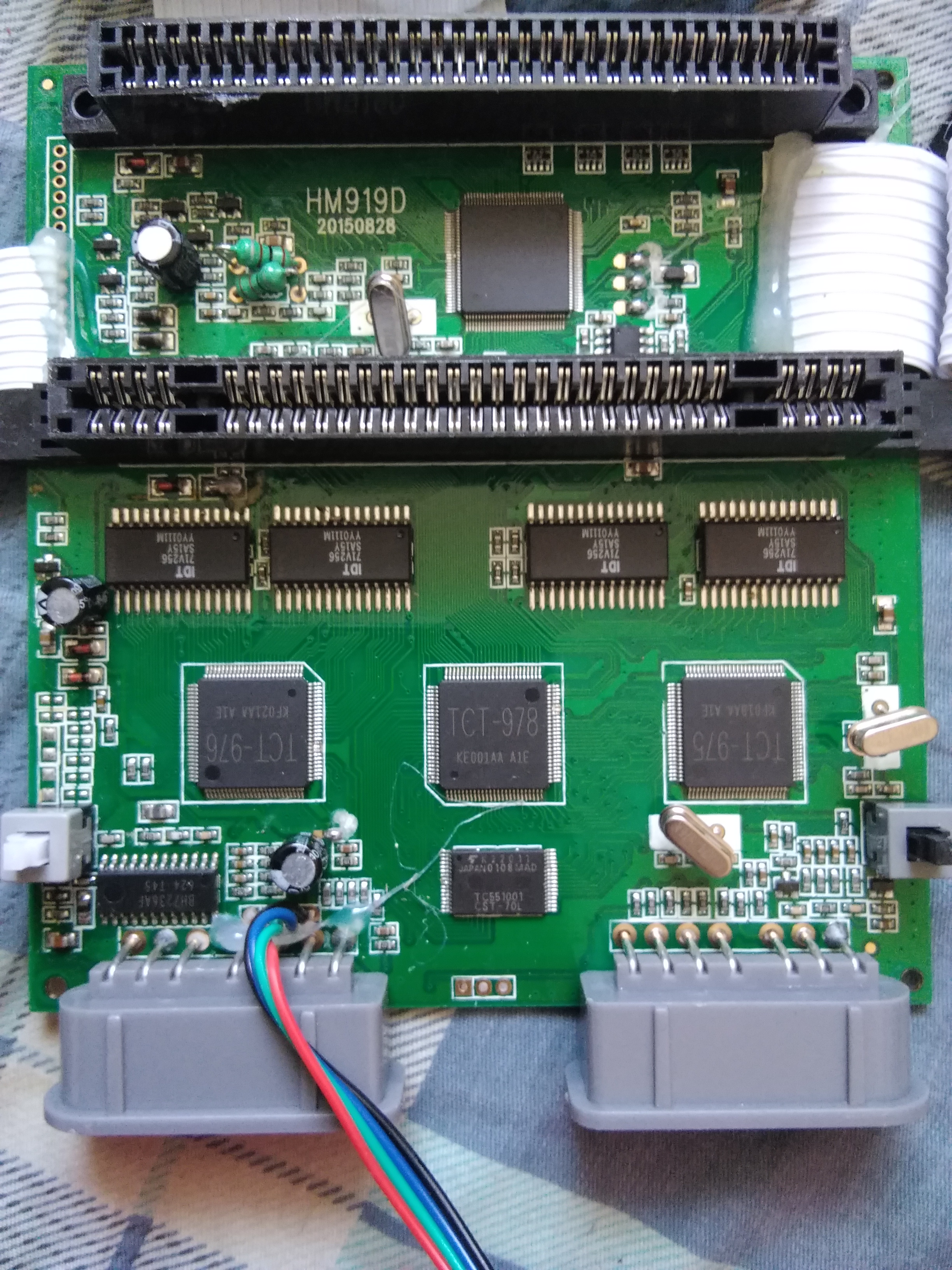

SFC SNES 主板
TCT 三连，让我想起了 芝加哥三连（医院、烈焰、警署，后来又多了一个 正义）。
TCT系列的CPU PPU。
兼容性还是不错的。
但是网络上，很少有人提。请问各位。谁知道这个 SFC TCT 电路是哪位大神设计的。
975 976 978 请问 977 干嘛去了？难道是暗示缺少正义？
看到 SFC 手柄接口中间的三个焊点了吗，就是过去的机器的 红外接收头。
TCT-975，为什么是两个晶振。
TCT-978
TCT-976

电路板背面
右边的 MD 接口背面
左边的 NES 接口背面
输出接口 同时也是 NES FC 主板。常见的黑豆芯片。
MD SNES SFC 主板背面。
下壳
总结：样子奇特。功能实用。
手柄奇特。如果能 提供 两个类型手柄的接口，就完善了。
但是 既然 二合一了，为啥不 三合一呢。
AV 版的 三合一，网上已经有好几个版本了。HDMI 的还没见到。
但是 我还见过 飞豪出的 C27 的 介绍。居然是 FC SFC MD GB 四合一的。
可惜 非常的贵。而且不是 HDMI 的。
想起了，有一个老外 评价 三合一 主机。
说。将来还会有 四合一 五合一 六合一。
结果 RetroN5 Retro Freak 出来了。他们是 安卓模拟器。所以。大家不要买啊。

贴吧找来的 旧版的图
另一个不知道外形的 三合一 电路板
看上去左右不像有接口的样子。
也是 TCT 三连的 SFC
TCT-6801 的 MD
接口顺序不一样。也是 黑豆的 FC
