自制一台TC绕线机——电路篇
zvs吧
全部回复
仅看楼主
level 11
励磁器狂人 楼主
绕线机的电路部分本来打算四月份之内就做完的，可是这期间拖延症[吐舌]，懒癌[冷]，胡思乱想[笑眼]，睡不着[黑线]，甚至抑郁了一段时间（不知道算不算抑郁反正那时感觉对什么事物都失去欲望了）[呵呵]。终于在最近我下定决心要把电路部分做出来，于是我把在学校的时间都利用起来，构思，设计，制作才花了不到两个星期时间[滑稽]。
由于没有雕刻机，光焊接就花了10小时[惊哭]，也许是时候该用用PCB了[汗]。

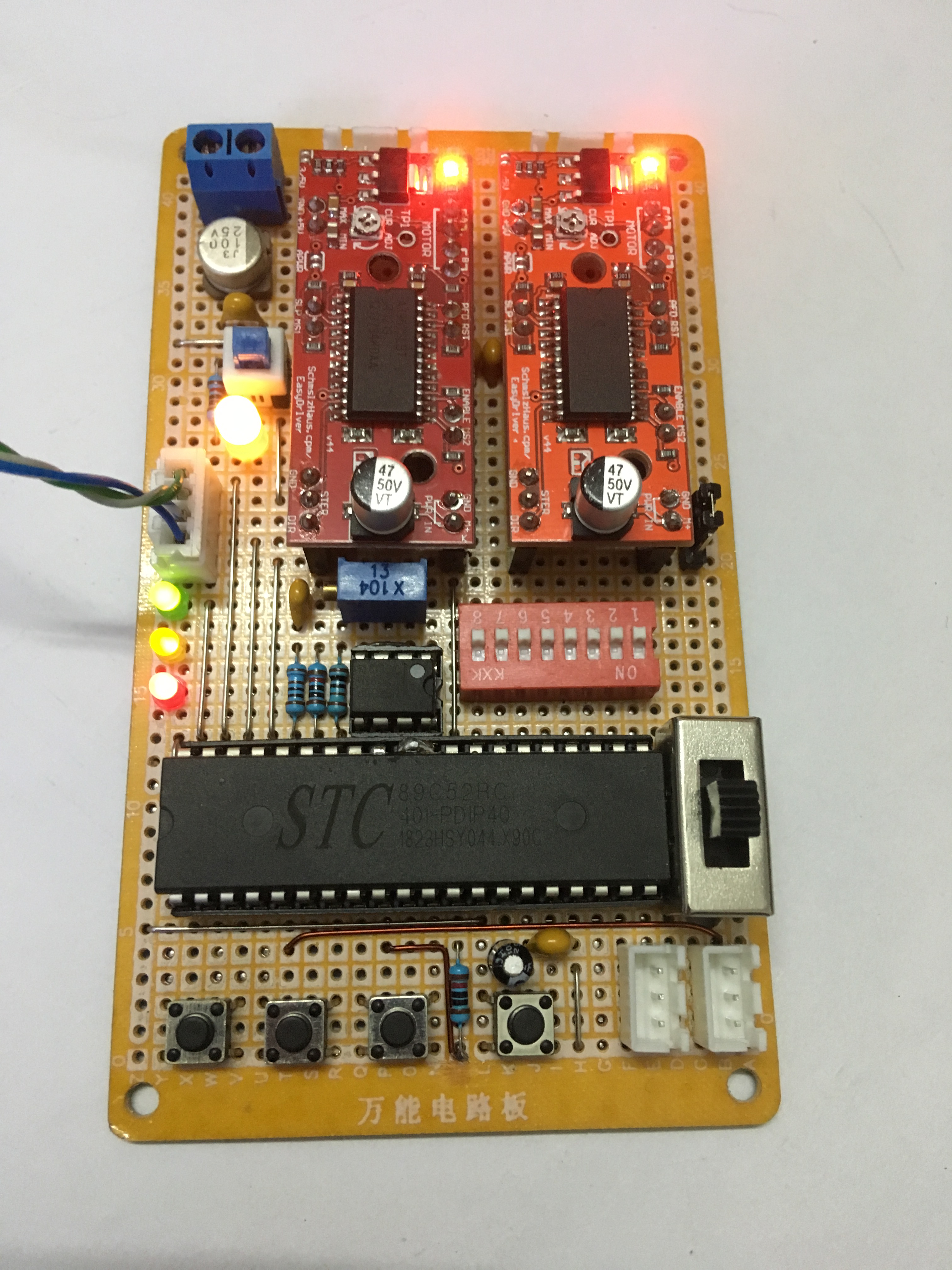

以下就是绕线机电路部分的图片。完全继承了上次做的单片机开发板的风格。
