求助：与旋转轴异面的曲线绕轴旋转形成的空间曲面怎么画？
proe吧
全部回复
仅看楼主
level 9
KaiZ🍀 楼主

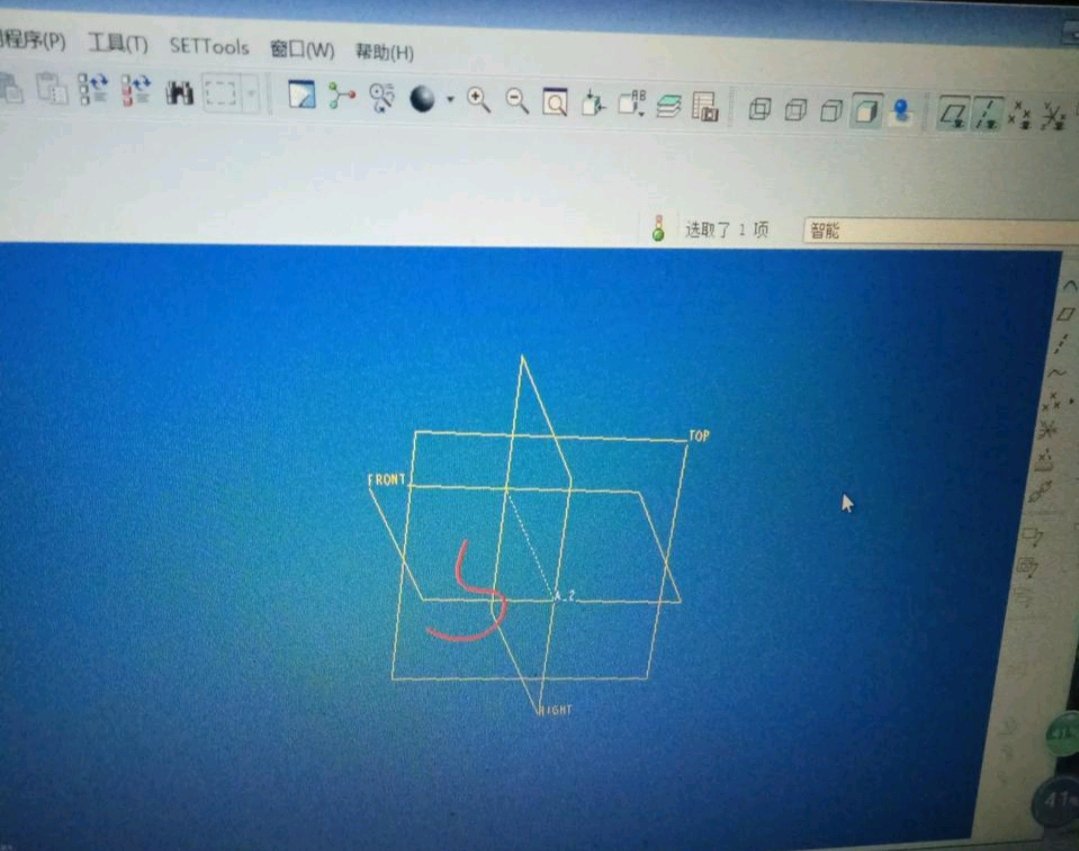

类似于这种，但是图上这个是我阵列曲线+边界混合做出来的，曲面形状不精确，有没有办法做出精确的呢？
2019年05月26日 09点05分 1
level 11
luzhongming8
旋转曲面。
2019年05月26日 10点05分 3
KaiZ🍀
截面和旋转轴是异面的，怎么旋转？
2019年05月26日 10点05分
luzhongming8
@KaiZ🍀 你这样小面拼起来和旋转出来的大面有区别吗？
2019年05月26日 10点05分
KaiZ🍀
@luzhongming8 有区别，这样画面的形状不精确
2019年05月26日 11点05分
level 11
京东动力♬
关键点在于如何把已知空间曲线，求得平面曲线才能旋转，提示下，用proe强大的可变扫求出，最后，空间曲线完美贴在旋转曲面上，误差为零。
2019年05月26日 12点05分 4
KaiZ🍀
非常感谢，已经解决了
2019年05月26日 12点05分
京东动力♬
@0 一年前的帖了，请仔细看我上面的文字叙述，由于空间曲线是依附在旋转曲面上的，要做出精准旋转曲面，必须反向推出它的平面曲线用它旋转，如何求，就是通过可变扫轻易求出，演示出来很简单，有兴趣可想想。
2020年04月01日 10点04分
京东动力♬
@0 你看明白我的意思吗？帖主要求用旋转出来，所以，通过空间曲线用可变扫反求平面曲线去旋转。
2020年04月01日 10点04分
京东动力♬
@0 见底楼吧
2020年04月01日 11点04分
level 6
设计通实战网😜
这种不利于你下一步的；拆面补面了；
2019年05月26日 12点05分 5
level 11
京东动力♬
如下这种抛物线全覆盖曲面，这样当然不能一次性求出平面曲线，以上面基准点一分为二，分两次求平面曲线，而这两次平面曲线是完全一样的，用其旋转。
2020年04月01日 11点04分 7
level 11
京东动力♬
你说的抛物线肯定不能是下面这种，不符要求，没有完全覆盖曲面范围，顶或底没接触。
2020年04月01日 11点04分 9
京东动力♬
我是说明你说的抛物线问题如何解决平面旋转截面曲线的，哪些抛物线适合这种我这种方式，哪些抛物线不适合。
2020年04月01日 11点04分
京东动力♬
七楼我已说明了这个问题
2020年04月01日 11点04分
level 9
双鱼不忘初心99
厉害
2020年07月11日 14点07分 13
level 4
我爱分享哇哦
滴滴
2020年07月12日 09点07分 14
level 2
靖安烧烤
@卡珊德拉 我选了这两条线做可变截面扫描，但是这样的，并没有旋转曲面出来呢[汗]
2020年07月13日 05点07分 15
level 2
靖安烧烤
明白了，已经会做了[呵呵]
2020年07月13日 08点07分 16
