发个求助贴，想玩玩sstc，电路原理大概也知道，但是没看懂里面的逻辑关系，有几个问题
1.非门和与门没看懂，逻辑关系是什么?我只有74hc04可以代换74hc14吗？
2.还有图上的接收电路是什么意思?
3.gdt是干什么用的?
4.如何做到音乐灭弧?
5.tc4420和tc4422和tc4424有什么区别?这几个驱动芯片的差异在哪?这种封装可以输出9a电流?
请求大神们不吝赐教，谢谢
2019年05月25日 01点05分 1
level 10
远征远征🎀

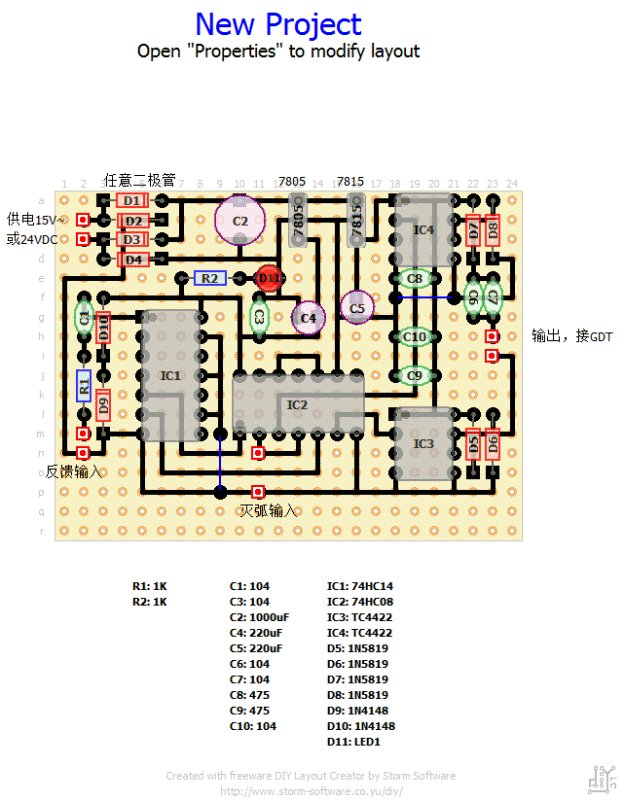

我用的就是74HC14和74HC08
2019年05月25日 02点05分 2
level 10
远征远征🎀
不过我做的TC初级有谐振电容，调谐过，但是驱动板还是SSTC的
2019年05月25日 02点05分 3
🌊漂泊信天翁
等等，所以你不是炸管了的那个吗[滑稽]
2019年05月25日 02点05分
🔯飓风之龙👹
drss?
2019年05月25日 03点05分
远征远征🎀
@🌊漂泊信天翁 就是我
2019年05月25日 04点05分
level 11
🌊漂泊信天翁
gdt是栅极驱动变压器，输入的是灭弧信号（通过光纤），音乐也是由灭弧控制
2019年05月25日 02点05分 4
🔯飓风之龙👹
为什么用光纤?电信号不行吗
2019年05月25日 04点05分
🌊漂泊信天翁
@🔯飓风之龙👹 就是光耦隔离，保护灭弧电路
2019年05月25日 04点05分
tkwetzhy
大佬那个反馈天线怎么做啊？
2020年06月14日 06点06分
level 10
远征远征🎀
GDT就是把驱动信号在输出端传到功率桥（半桥GDT两个输出，全桥四个输出），其中一个或两个是反接的，连接到相应的开关管上控制开关管交替导通。
2019年05月25日 02点05分 5
level 10
远征远征🎀
音乐灭弧很简单，如果你要放音乐，你得有相应的方波音乐
2019年05月25日 02点05分 6
level 10
远征远征🎀

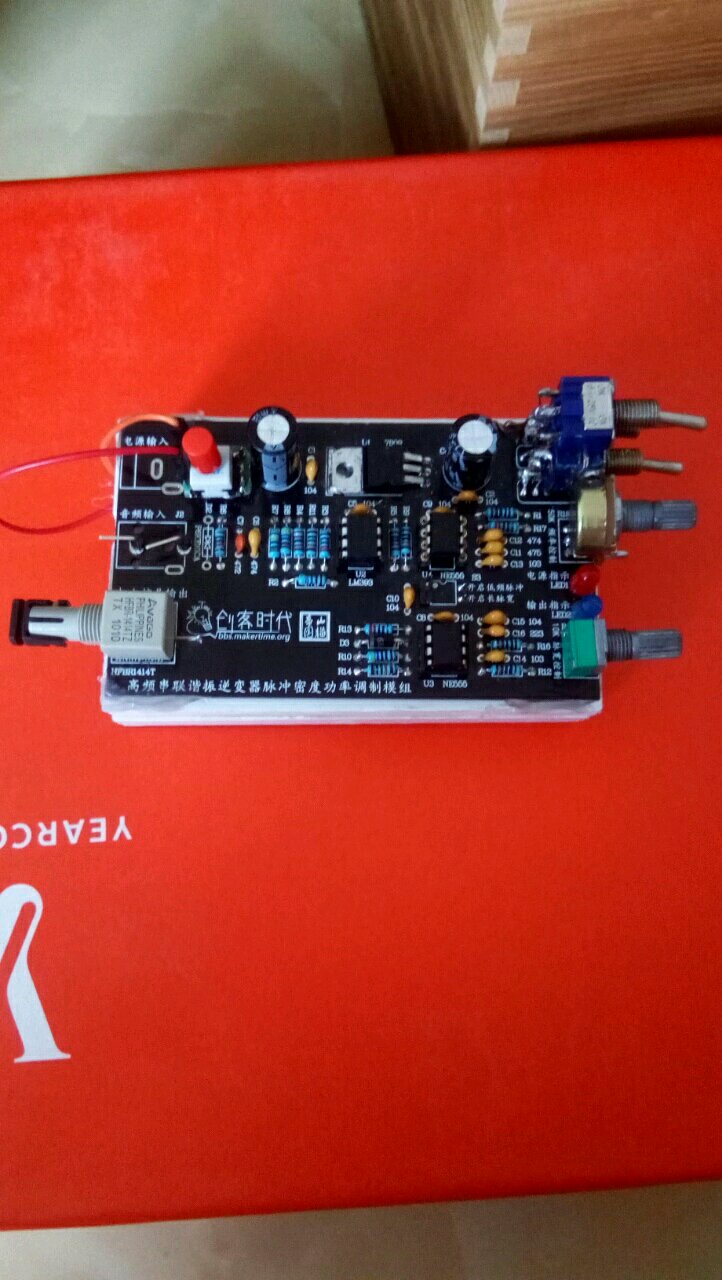

这个是我的灭弧，在左边接手机方波音乐，电脑也行，最左边的IC是LM393，方波信号就会传到驱动
2019年05月25日 02点05分 7
🔯飓风之龙👹
想自己焊[滑稽]，尽量成本低一点
2019年05月25日 03点05分
远征远征🎀
@🔯飓风之龙👹 我焊灭弧没成功过，就买板焊了[喷]
2019年05月25日 04点05分
🔯飓风之龙👹
@远征远征🎀 焊认真点应该不会有问题，从入坑到现在板子就没焊错过[滑稽][滑稽]
2019年05月25日 04点05分
🔯飓风之龙👹
@远征远征🎀 这个不是灭弧是驱动
2019年05月25日 04点05分
level 10
远征远征🎀
我用的是TC4422，其实它们差别不大都可以
2019年05月25日 02点05分 8
tkwetzhy
我想请问一下哈，这个TC4422他自己就能产生驱动信号吗？需不需要输入信号？
2020年06月14日 06点06分
level 10
🔯飓风之龙👹 楼主

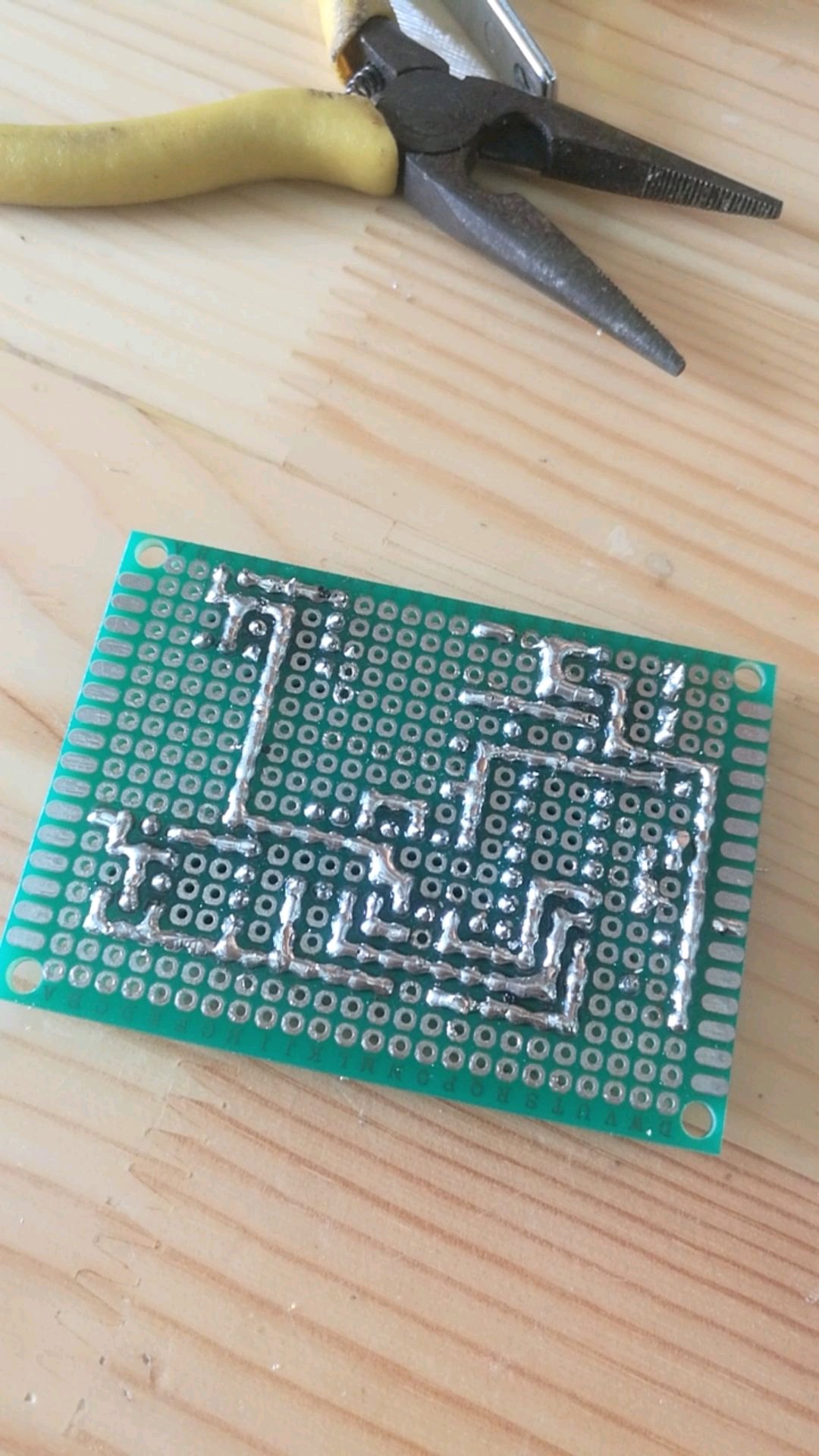

感觉焊接水平越来越nb了[滑稽][滑稽][滑稽]
2019年05月25日 03点05分 10
远征远征🎀
还好
2019年05月25日 05点05分
GFXJ℃
比我焊得好多了
2019年05月25日 10点05分
level 7
朝雾达哉Ω🔯🌙
推荐用高速版的。
2019年05月25日 04点05分 11
🔯飓风之龙👹
不太懂，可以解释一下吗[滑稽]
2019年05月25日 05点05分
我叫啥来着🔯
14更快
2019年05月25日 07点05分
🔯飓风之龙👹
@我叫啥来着🔯 哦
2019年05月25日 07点05分
level 13
贴吧用户_72eG1e1
小伙子，听说你的焊工很好？[阴险][阴险][滑稽]
2019年05月25日 07点05分 12
🔯飓风之龙👹
起码比上次好[滑稽]
2019年05月25日 07点05分
贴吧用户_72eG1e1
@🔯飓风之龙👹 [滑稽][滑稽][滑稽]你等着，我找找我的相册
2019年05月25日 07点05分
level 13
贴吧用户_72eG1e1

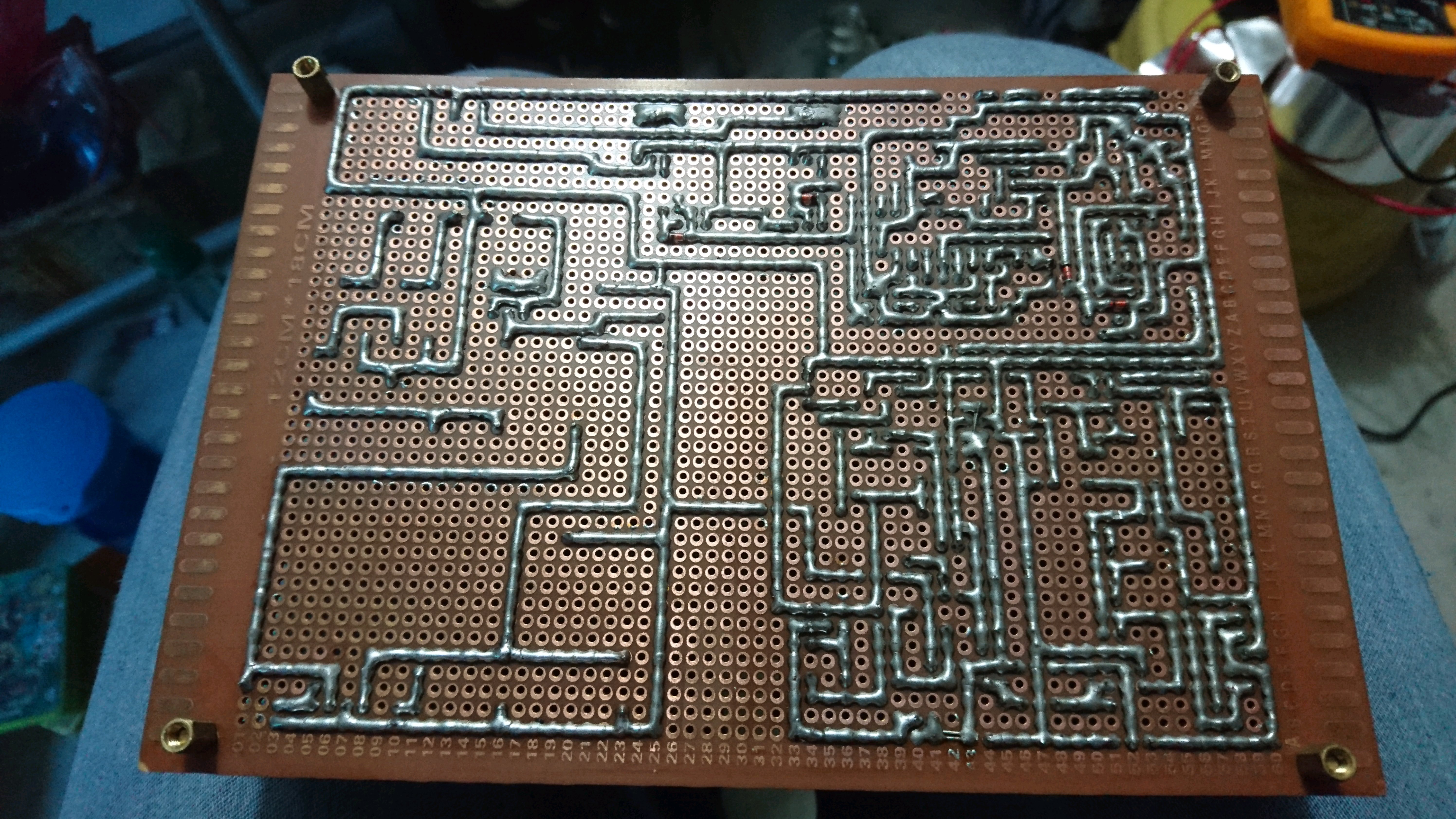

look
2019年05月25日 07点05分 13
🔯飓风之龙👹
没你好
2019年05月25日 09点05分
贴吧用户_72eG1e1
@🔯飓风之龙👹 [滑稽][阴险]
2019年05月25日 10点05分
wetzhy
@🔯飓风之龙👹 埋线焊，好看又简单
2020年03月02日 02点03分
level 12
天心正运
7404加两个电阻就变成施密特了，类似7414
2019年05月25日 11点05分 14
🔯飓风之龙👹
没听懂[你懂的]
2019年05月25日 12点05分
level 13
☞小刚💤💤
同sstc
2019年05月25日 12点05分 15
D-RSSTC
我好像看到了mmc。。是台dr吧？[滑稽]
2020年03月03日 06点03分
level 11
破晓G子夜
好复杂(✪▽✪)
