搭棚制作一枚PLLSSTC
zvs吧
全部回复
仅看楼主
level 1
Ai爱路_ 楼主

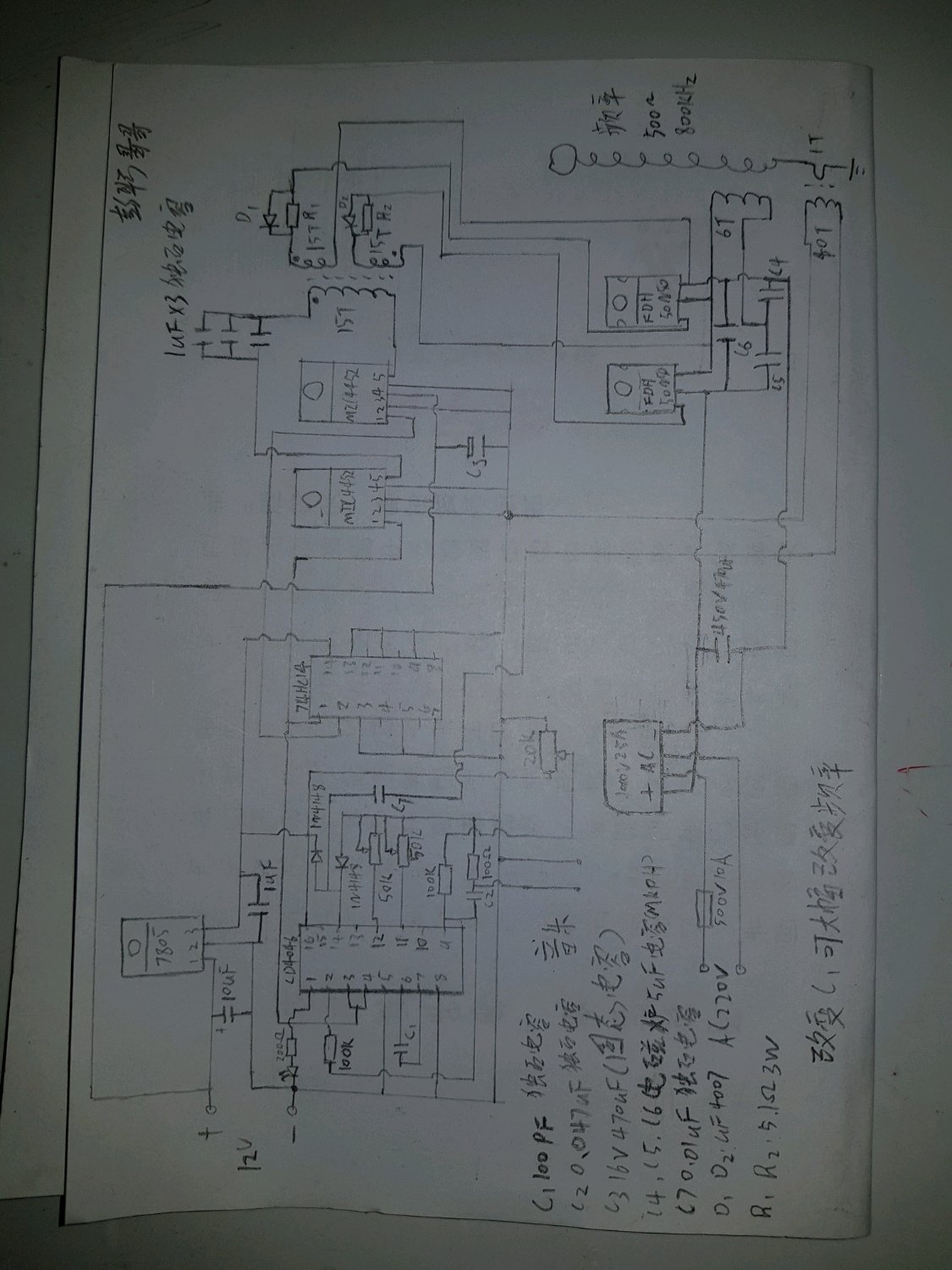

搭棚制作一枚PLLSSTC,电路图来源 彭聪哥哥 开局先发图[吐舌]
2019年05月10日 08点05分 1
level 1
Ai爱路_ 楼主
自古一楼是楼主[滑稽]
2019年05月10日 08点05分 2
level 1
Ai爱路_ 楼主

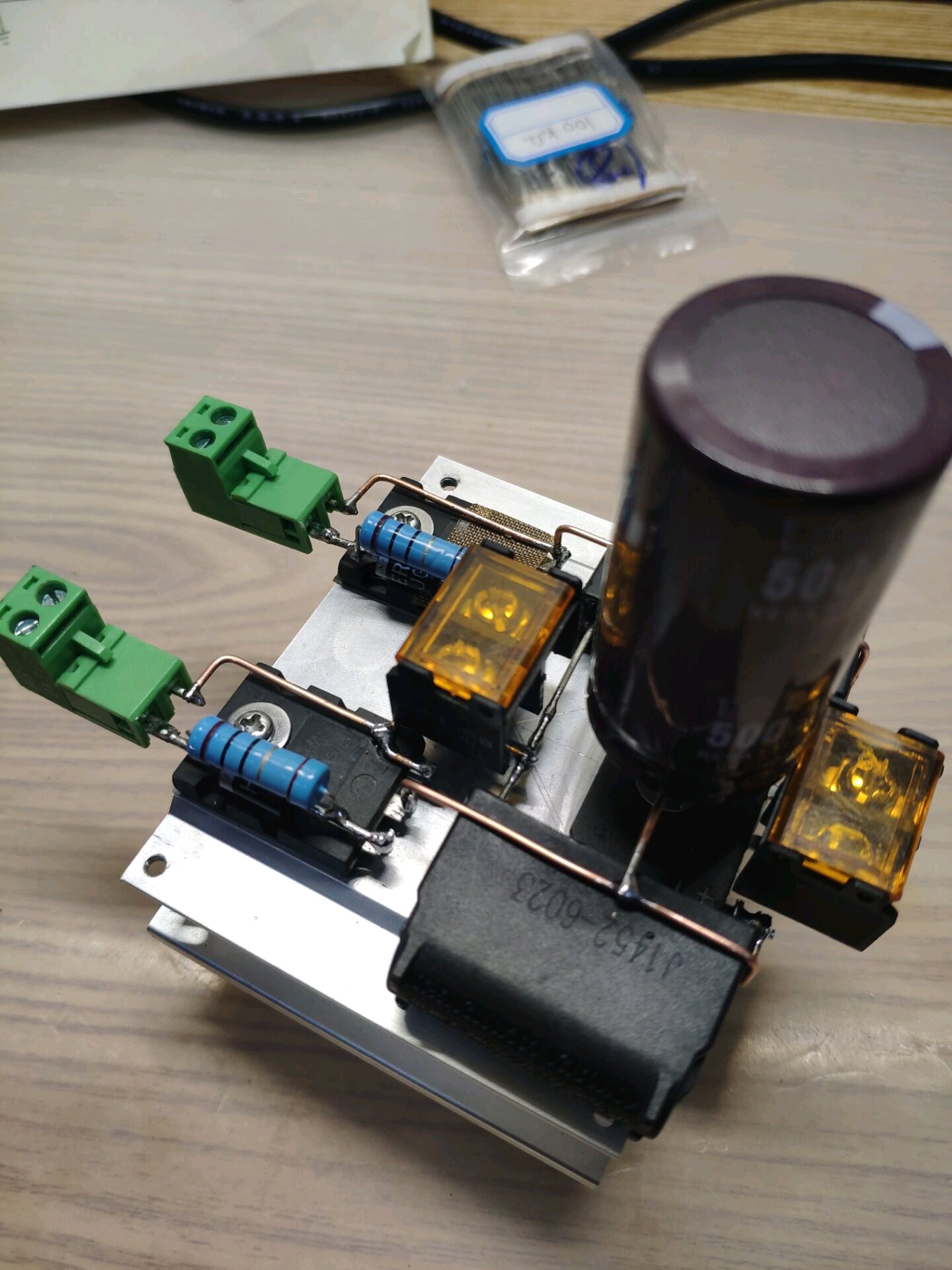

制作一枚半桥，管子也是普通的，20a的，因为楼主买不起贵的，如果坏了的话，就买50n50这枚管子的参数比较好
2019年05月10日 08点05分 3
H8赫兹
50n50可以上市电？
2021年12月17日 10点12分
level 1
Ai爱路_ 楼主

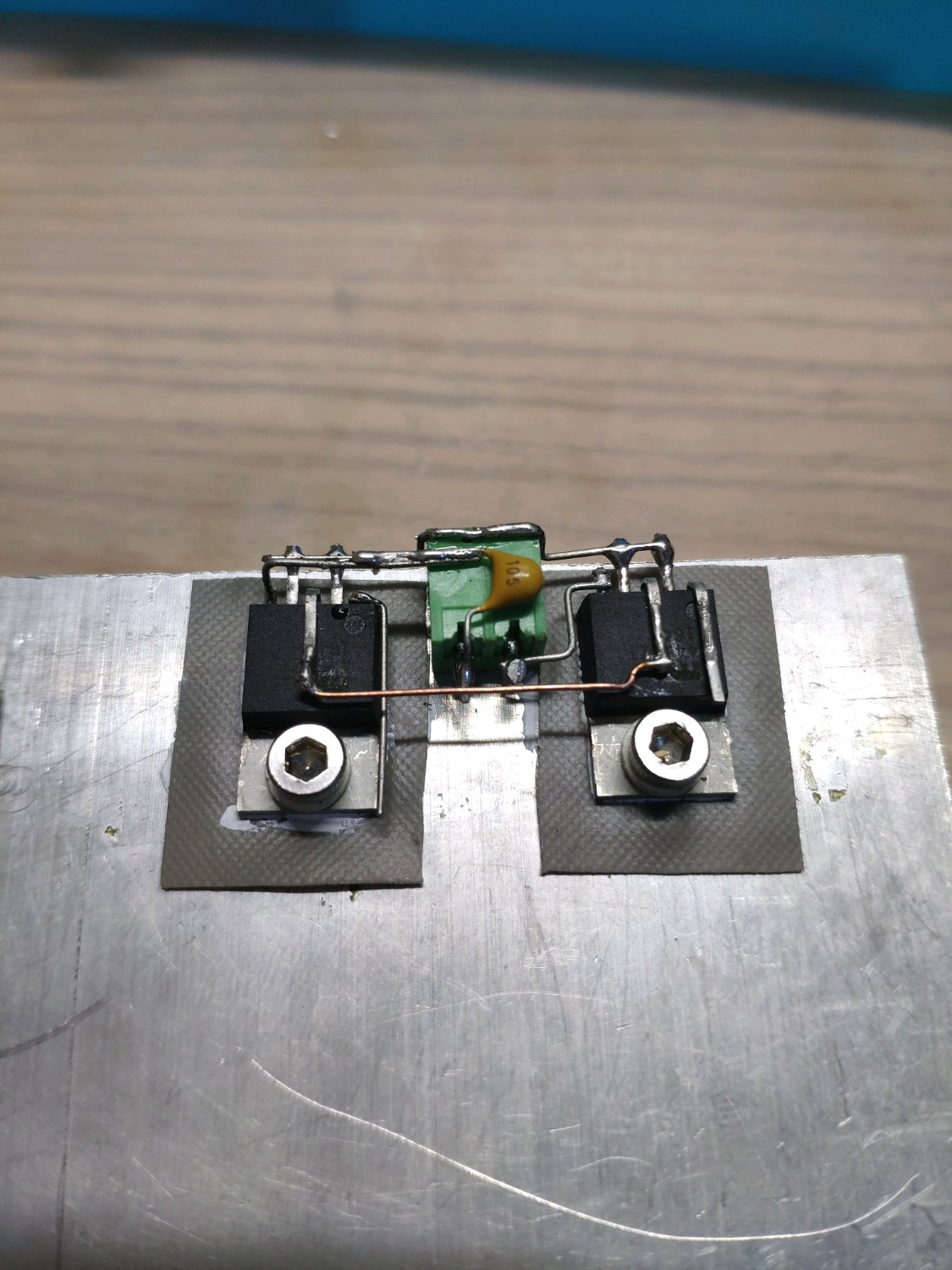

半桥
2019年05月10日 08点05分 4
小琼黎
电解电容好大呀
2019年06月02日 09点06分
level 1
Ai爱路_ 楼主
半桥的gdt，就是隔离变压器。在绿环上 三线并绕，切勿重叠，绕错。
2019年05月10日 08点05分 5
level 1
Ai爱路_ 楼主
反馈磁环 绕30到40圈
2019年05月10日 08点05分 6
level 1
Ai爱路_ 楼主
驱动ICmic4452，集成的驱动也能驱动，不过可能会着火[滑稽]之后mos驱动试试看
2019年05月10日 08点05分 7
level 1
Ai爱路_ 楼主
驱动
2019年05月10日 08点05分 8
level 1
Ai爱路_ 楼主
这里用的是2596作为芯片的供电，因为7805老是平白无故烧掉，再也不相信三端稳压器了
2019年05月10日 09点05分 10
level 10
666的小白
线圈绕好了吗？[滑稽]
2019年05月10日 09点05分 11
level 1
Ai爱路_ 楼主
然后就是绕制线圈，需要一些耐心，次级用的是橡胶软线，初级是0.15的漆包线
2019年05月10日 09点05分 12
小琼黎
什么电线
2019年05月23日 01点05分
Ai爱路_
@小琼黎 硅胶线
2019年05月24日 12点05分
level 1
Ai爱路_ 楼主
整体布局
2019年05月10日 09点05分 13
level 1
Ai爱路_ 楼主

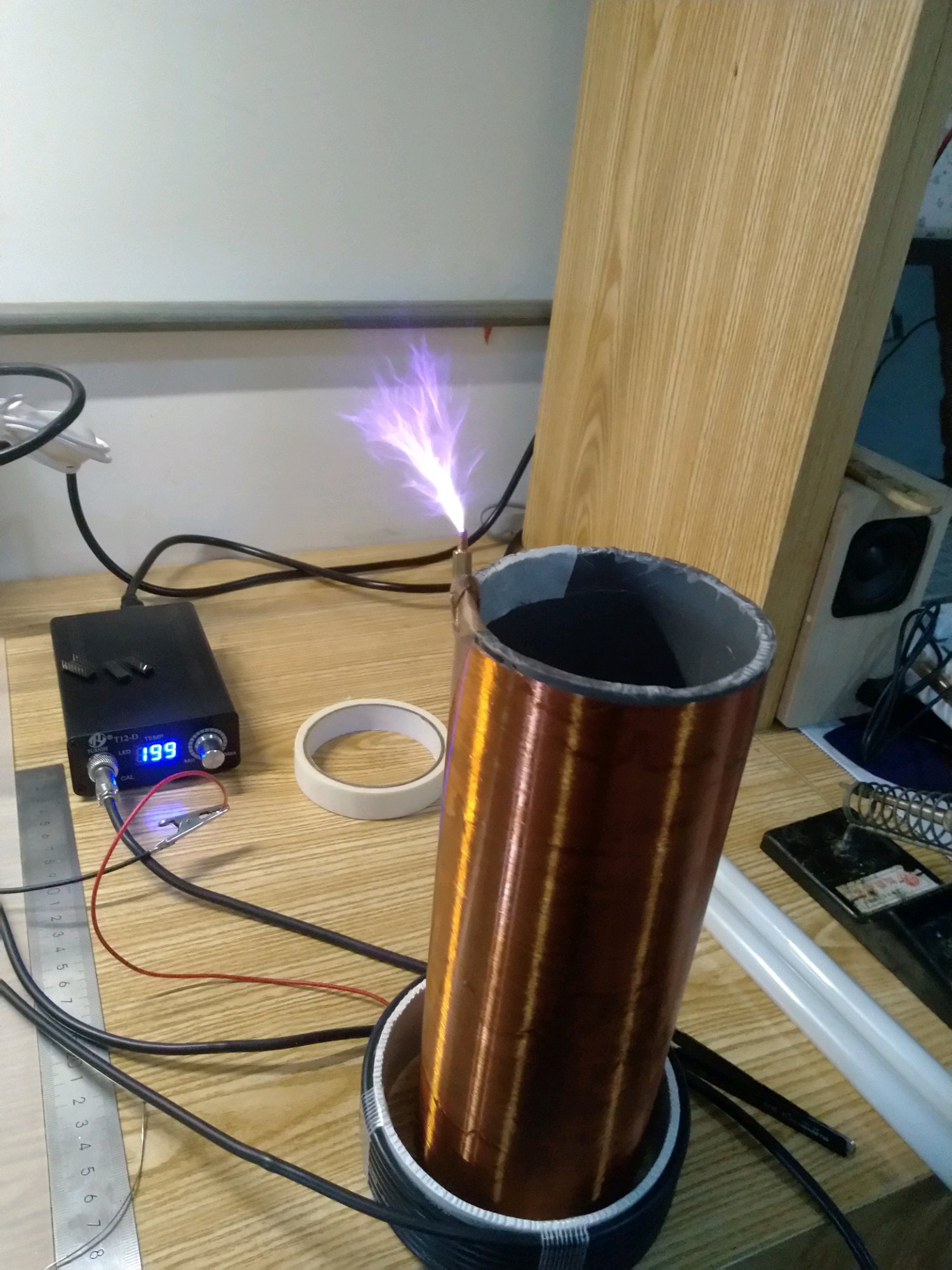

直流120伏，电流2～3a，手机干扰很严重，要铁壳的手机，玻璃外壳抵挡不住。
2019年05月10日 09点05分 14
为501争光
后面可是白光？[咦]
2019年05月24日 11点05分
Ai爱路_
@为501争光 额
2019年05月24日 12点05分
level 1
Ai爱路_ 楼主
市电
2019年05月10日 09点05分 15
level 1
Ai爱路_ 楼主
功率1300瓦 电流6a
此贴终结，，，，[呵呵]
2019年05月10日 16点05分 16
