钣金展开 水槽 求助
proe吧
全部回复
仅看楼主
level 6
苏联老大哥死了 楼主
如何根据图二（作参考用）来展开？搞了好几天都展不开。
2019年04月30日 09点04分 1
level 10
增压引擎750
拉伸件展不开的，得先做缝
2019年04月30日 11点04分 3
苏联老大哥死了
我就是卡在不知道怎么做缝，我用钣金件做的。兄弟有什么技巧做吗
2019年04月30日 12点04分
level 10
增压引擎750
四个角切开。水槽实际上不是这么生产的吧？
2019年05月01日 14点05分 4
tjb4433
我是做水槽的，你这个是纯手工水槽吧，拉伸水槽都是一张平板油压机磨具直接拉成型，在处理边料，我也会手工水槽的图，国内的盆都是直接cad画展开图，对于异型，直角，连体盆我也正在学习中
2019年10月14日 00点10分
level 6
设计通实战网😜
切开；就可以了；实际的折弯冲压是要有开口的；在一个你这个拉伸件设计也不合理；估计成型困难
2019年05月02日 11点05分 5
苏联老大哥死了
完全是钣金件做的
2019年05月02日 16点05分
苏联老大哥死了
我不知道怎么切掉四个角
2019年05月02日 16点05分
level 6
设计通实战网😜
这个直接一条封也是可以的
2019年05月05日 15点05分 6
level 1
lightmanleung
发个源文件试一下 我平时用sw是可以展开的 但是球面部分不能展开
2019年05月06日 02点05分 8
level 6
苏联老大哥死了 楼主
2019年05月09日 17点05分 15
暖卡卡的
大佬可以教我怎样展开吗 我也是做水槽的
2019年09月30日 07点09分
苏联老大哥死了
@暖卡卡的 你用什么软件
2019年09月30日 07点09分
暖卡卡的
@苏联老大哥死了 sw
2019年11月01日 14点11分
level 11
京东动力♬
对上述进行bug完善，确实不易做，建模过程复杂，有时间具体分享思路原理:

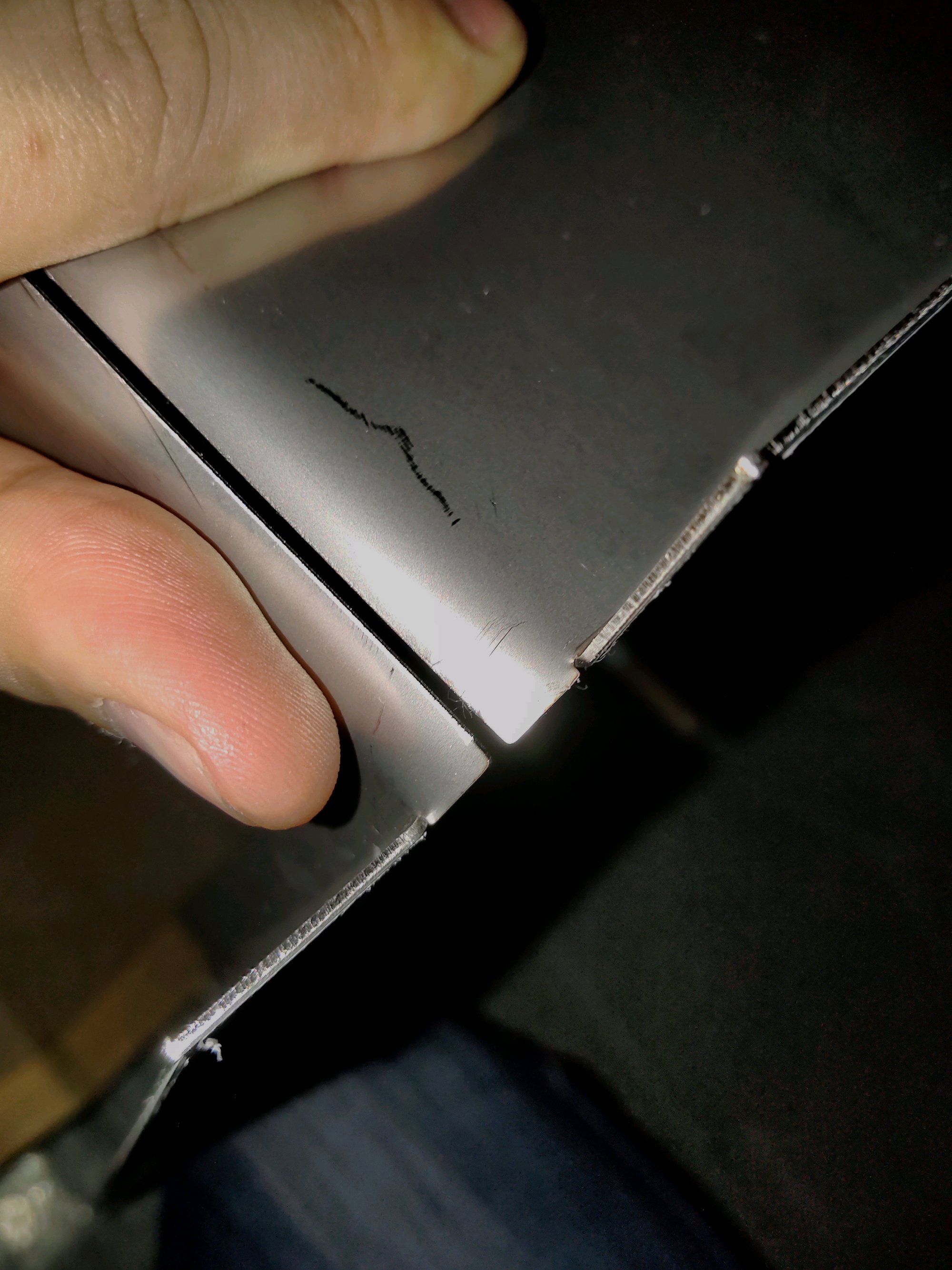

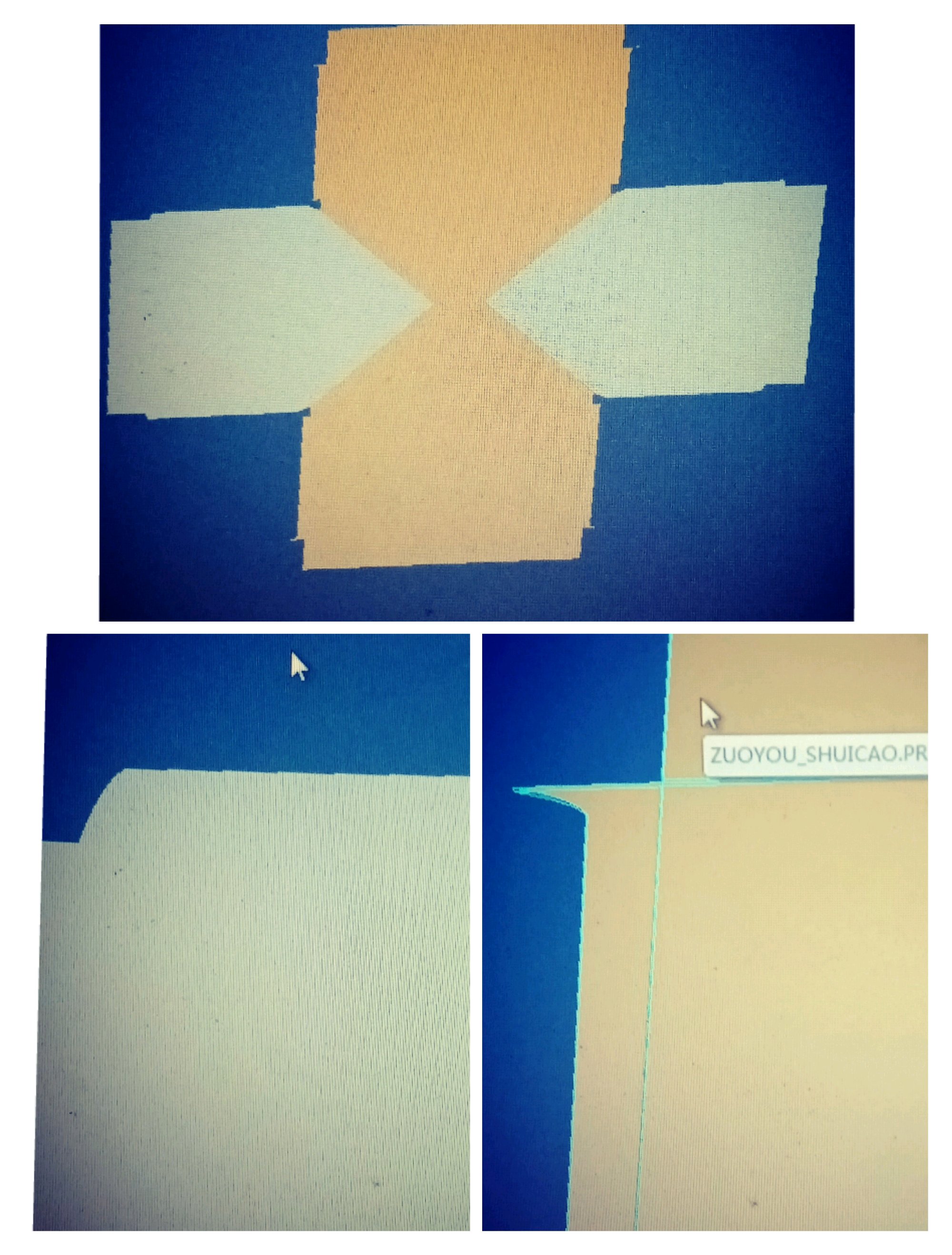

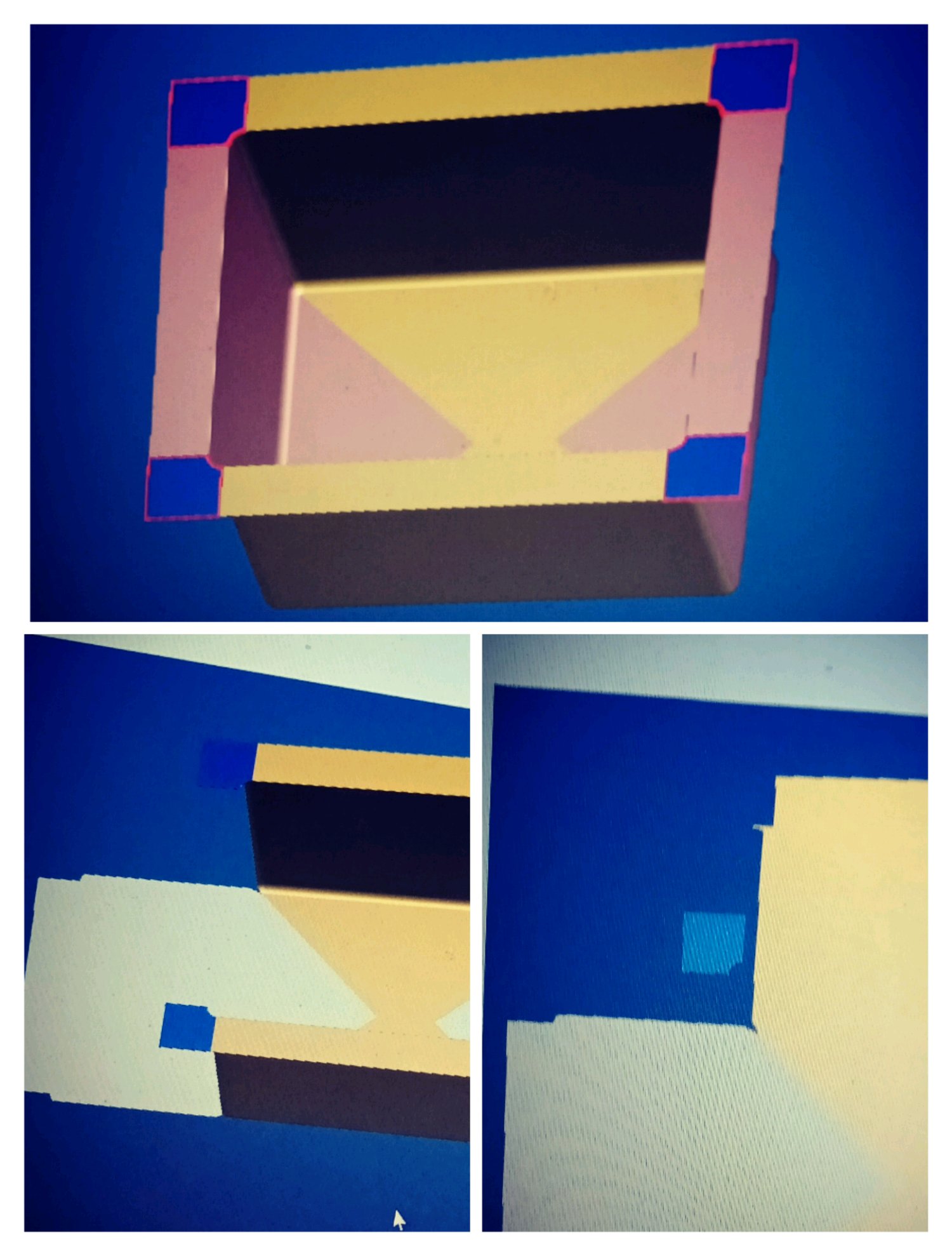

①展开料(去除角落法兰面(蓝色部分)，单独切割焊接)，注意搭扣细节，

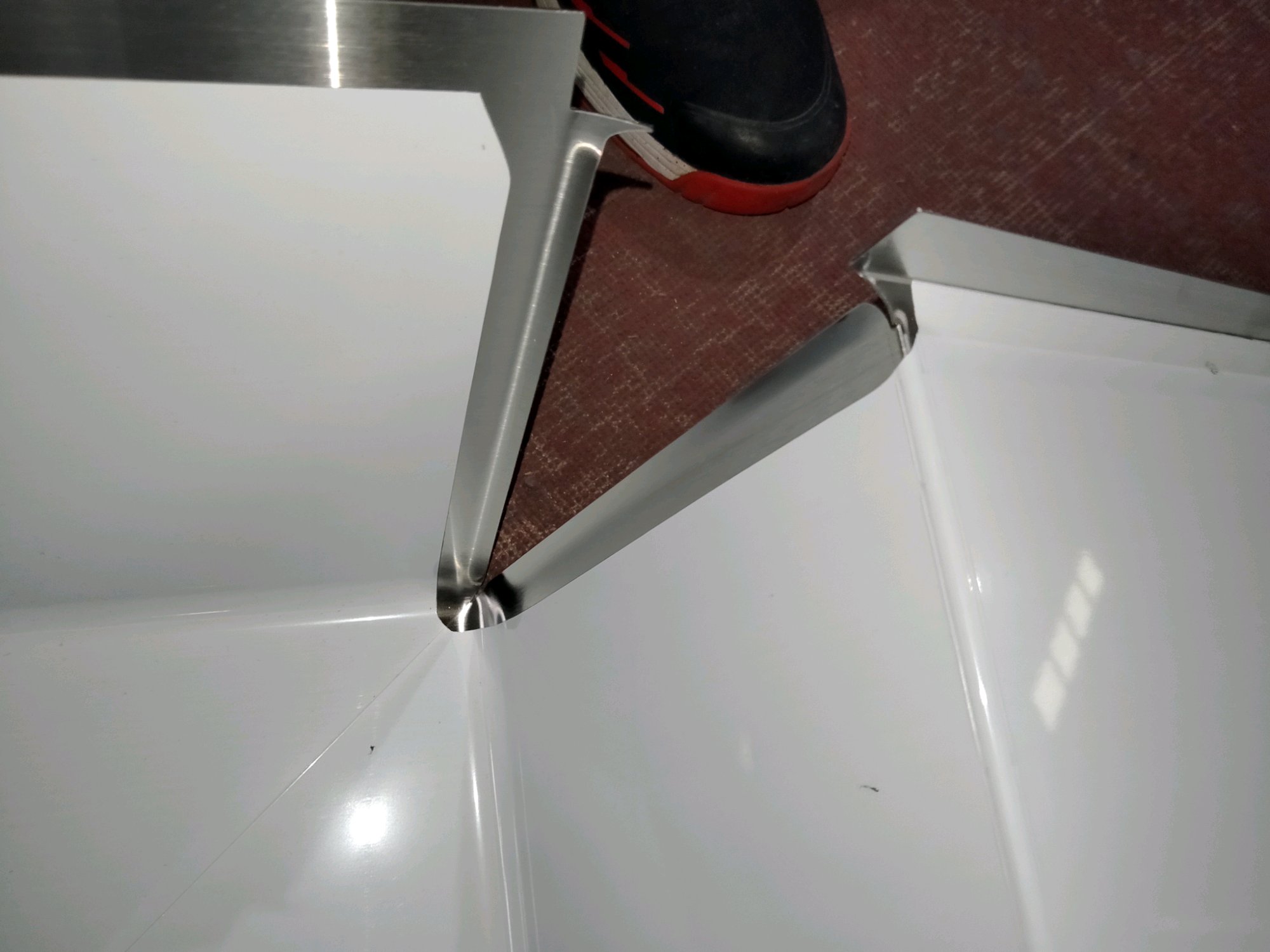

②成品展示，注意搭扣配合。
2019年05月11日 10点05分 18
苏联老大哥死了
谢谢分享，我就是搭扣这里做不出来。想到怎么做了吗
2019年05月15日 07点05分
京东动力♬
上面图示不是已经做出来了?只是步骤繁杂，再想想如何用简洁语言陈述
2019年05月15日 11点05分
level 6
苏联老大哥死了 楼主
谢谢分享
2019年05月11日 12点05分 19
level 11
京东动力♬

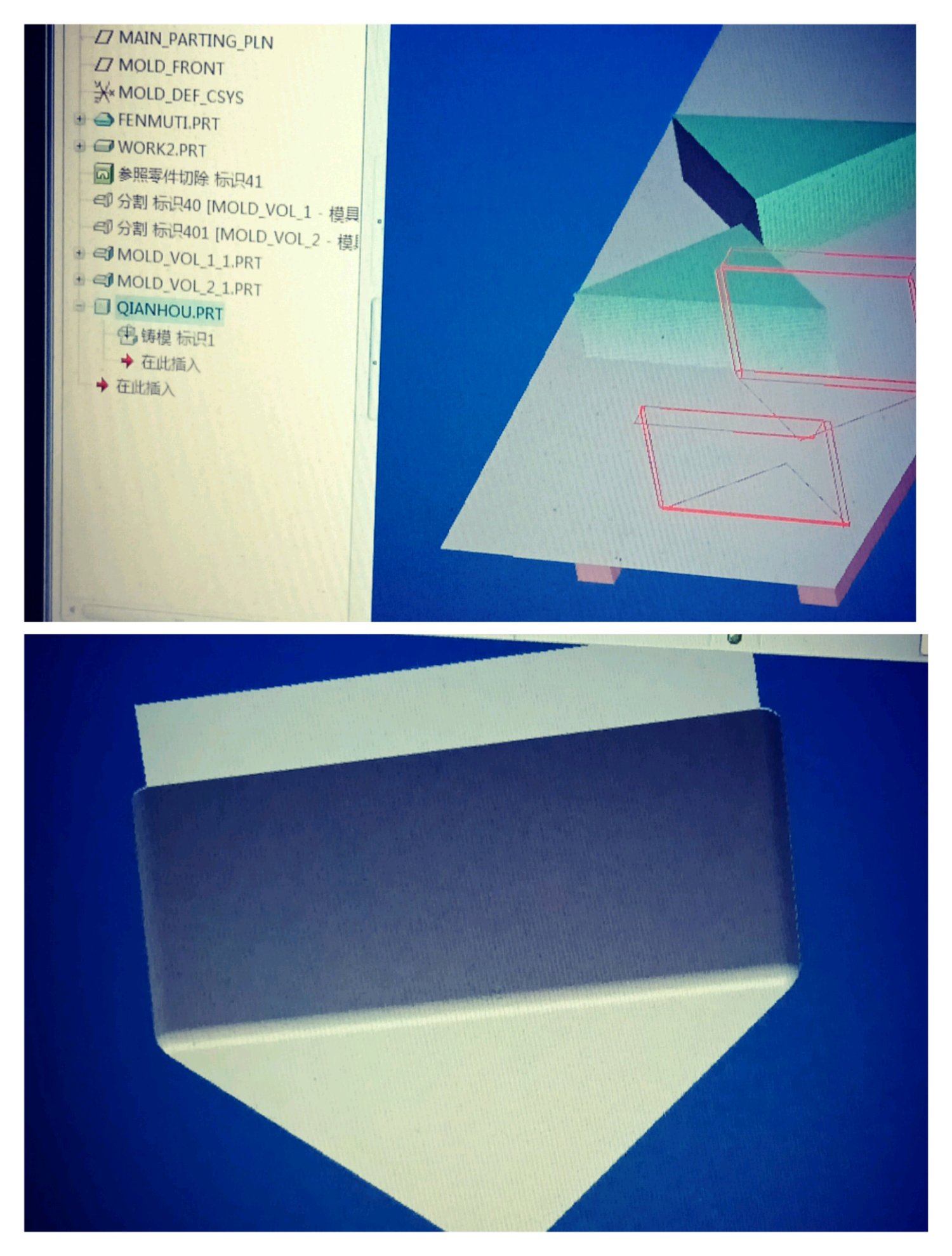

为了达到搭扣及分割线完美契合，我用了proe分模原理，先作出切割线及搭扣线，作出三部分分型面(四角落处，前后部分含搭扣及左右部分含搭扣)，进入分模，按分型面分模最后铸模得到左右铸件(图六)，同理得到四角落及前后铸件，最后转钣金展开，合起来可完美契合。(这种思路要有分模基础才能理解，所以为什么我不贴出，因为牵涉知识面较广)
2019年05月15日 13点05分 20
苏联老大哥死了
那你这个方法超级复杂[不高兴] 看来要有比较强的基础才能理解
2019年05月15日 15点05分
京东动力♬
因为这和纯钣金的切缝展开不一样，钣金的切缝不能实现这种拼缝无痕的效果，所以，在钣金模块中实现不了的话只有联合其它模块实现，当然我这种思路复杂些，仅供参考，不过理解分模的话，其实操作也很简单。
2019年05月15日 16点05分
小林家的傻憨憨
@京东动力♬ [真棒]
2019年11月05日 07点11分
上帝爱的箭
我就想知道大佬收徒不[呵呵]
2020年10月07日 01点10分
level 2
暖卡卡的
大佬 还在做水槽吗 可以教教我怎样展开吗
2019年09月30日 07点09分 22
苏联老大哥死了
要联系方式吗 我用proe/creo的
2019年10月14日 04点10分
暖卡卡的
@苏联老大哥死了 要啊 给我吧
2019年11月01日 14点11分
暖卡卡的
@苏联老大哥死了 感谢你
2019年11月01日 14点11分
level 3
zhiliao11188
学习了
2019年11月27日 08点11分 25
level 3
125712779
先做实体，然后转钣金
2020年10月28日 06点10分 37
十年以后87
37楼那个是尖角，那种谁都会做
2021年06月16日 12点06分
善于心ლ
部分用钣金画 算好尺寸
2022年09月23日 03点09分
海风LSH
你这个没有圆角
2022年09月25日 01点09分
