X、Z向零位调节螺丝
步进电机X轴、20齿同步轮
步进电机Y轴、20齿同步轮

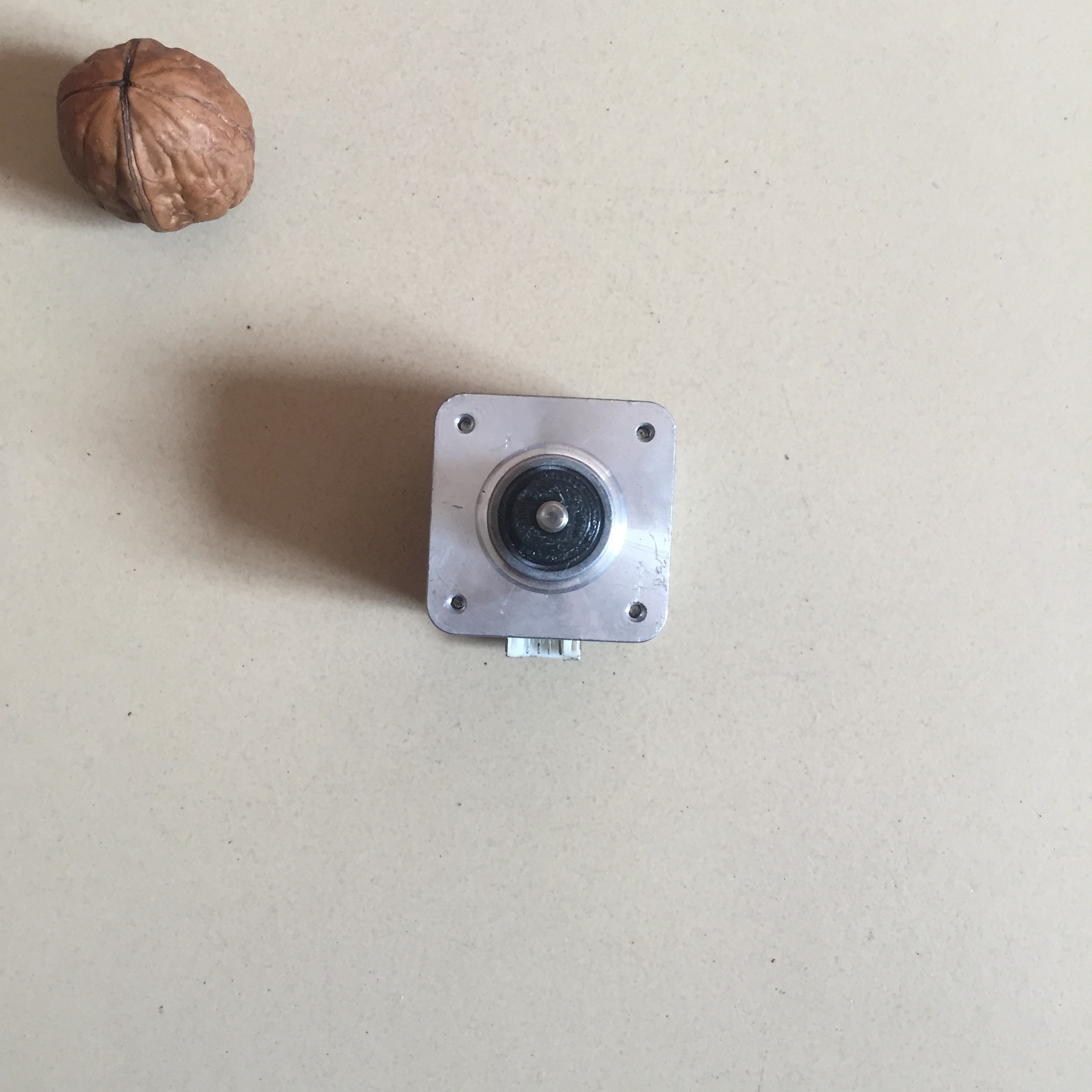

步进电机Z轴
步进电机座X轴、固定X向限位开关
步进电机座Y轴、固定Y向限位开关
步进电机座Z轴、连接Z轴与横梁

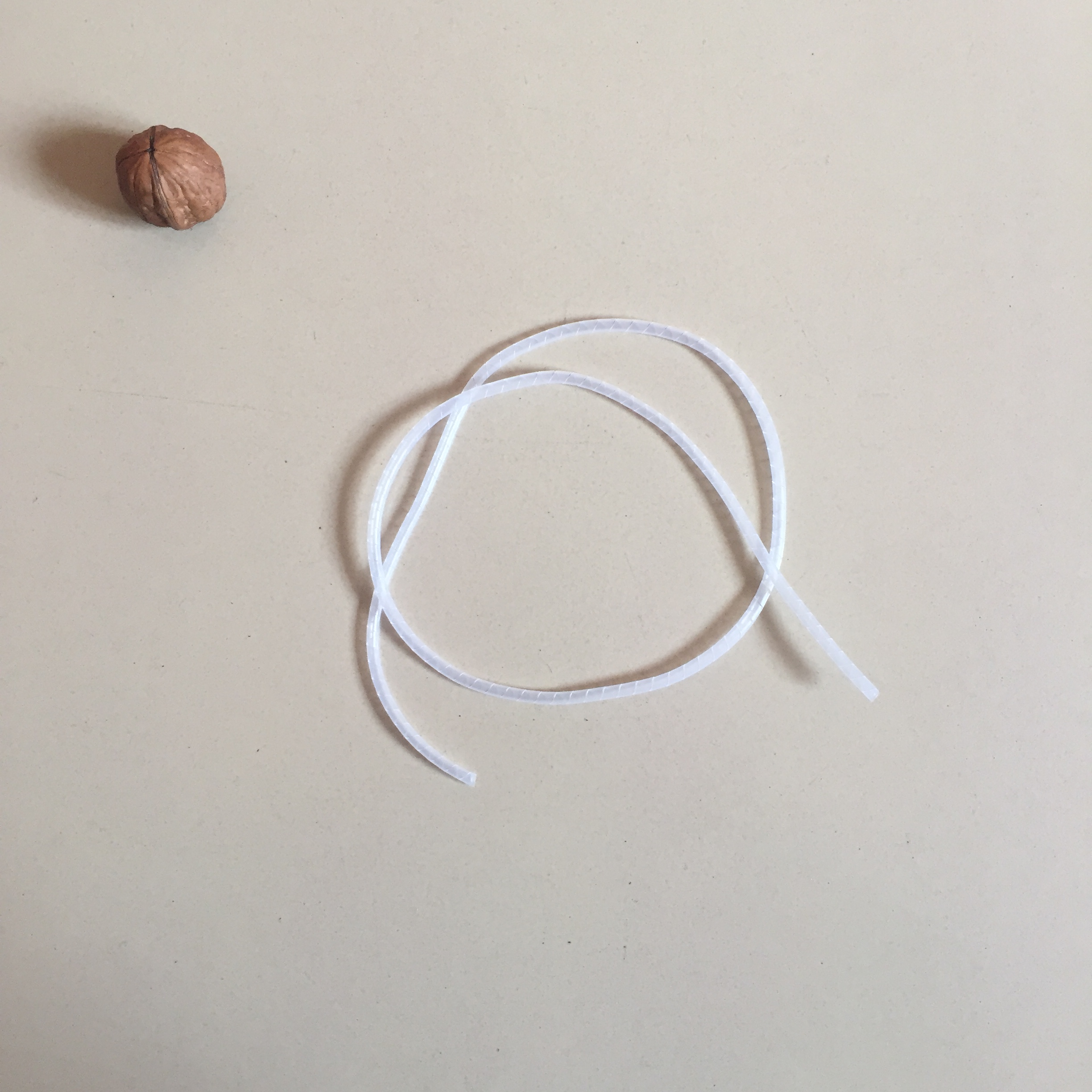

缠绕管，缠绕加热管、热敏电阻、散热扇用
滑车X轴（两端长方形孔用于固定同步带）、固定挤出头、通过螺丝调节X向零位

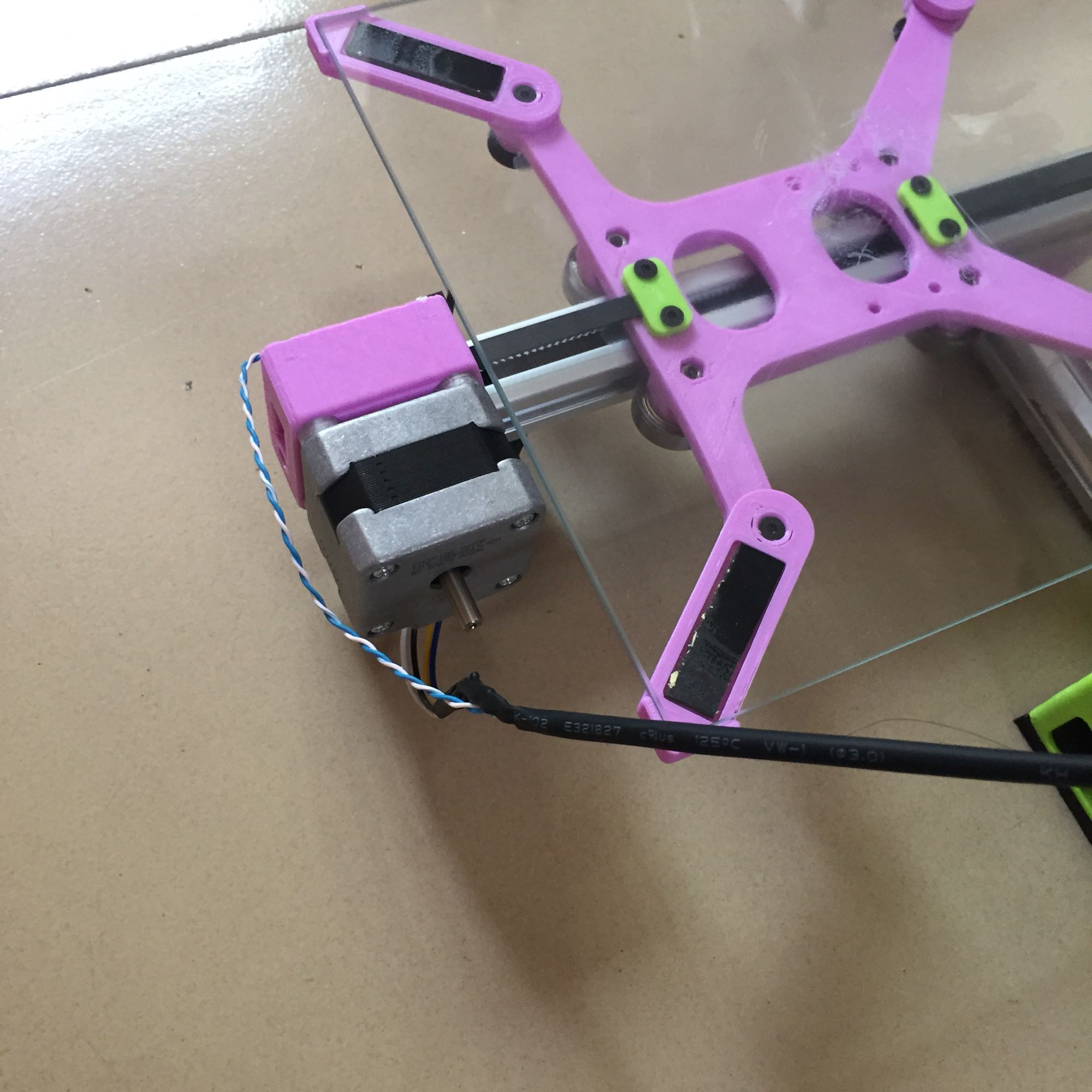

滑车Y轴（两端长方形孔用于固定同步带）、手动调平、玻璃平台

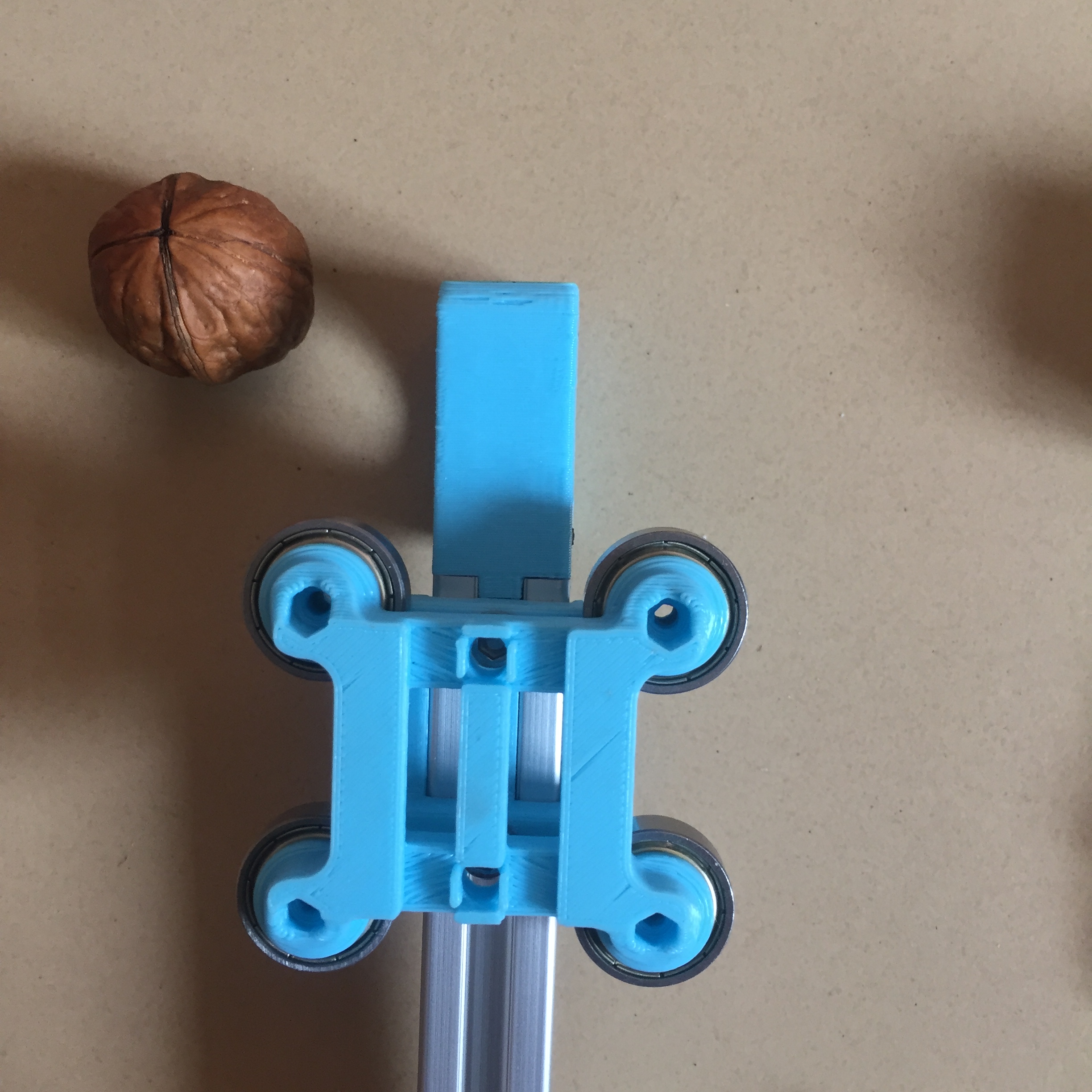

滑车Z轴、固定X轴
缓冲棉、小的贴在支腿上、大的贴在横梁上

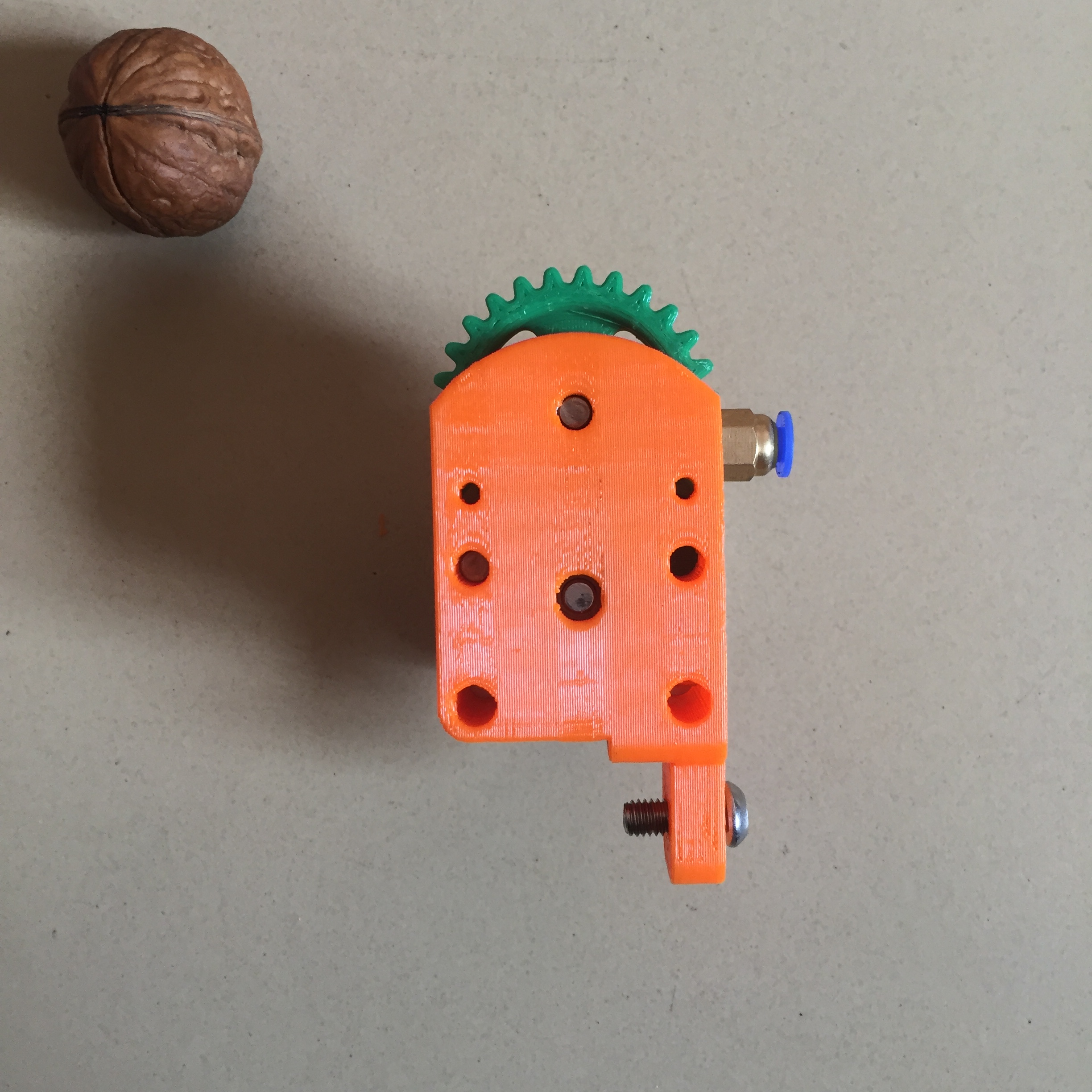

挤出机已装好

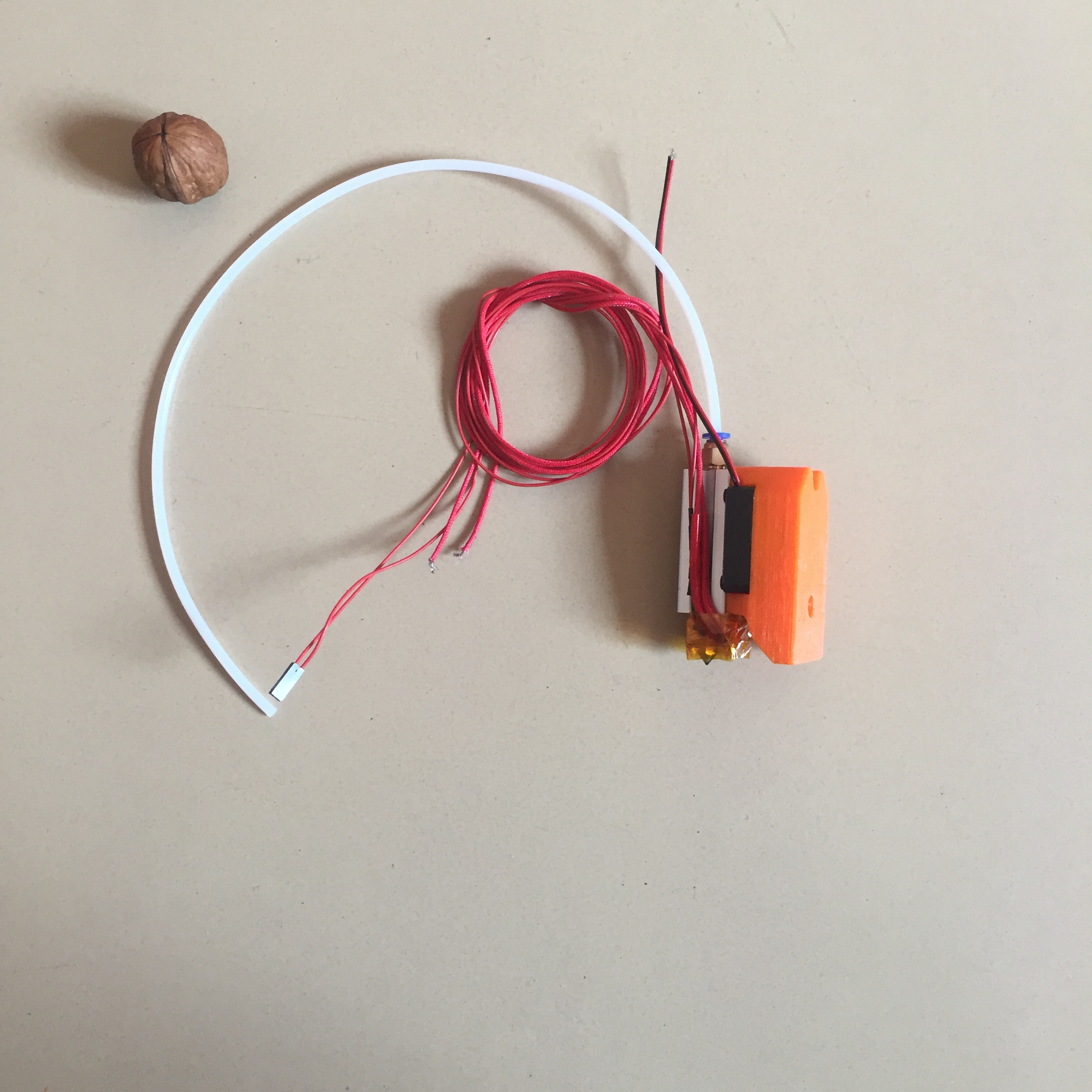

挤出头，已装好
胶棒，打印时涂在玻璃上、防止模型上翘

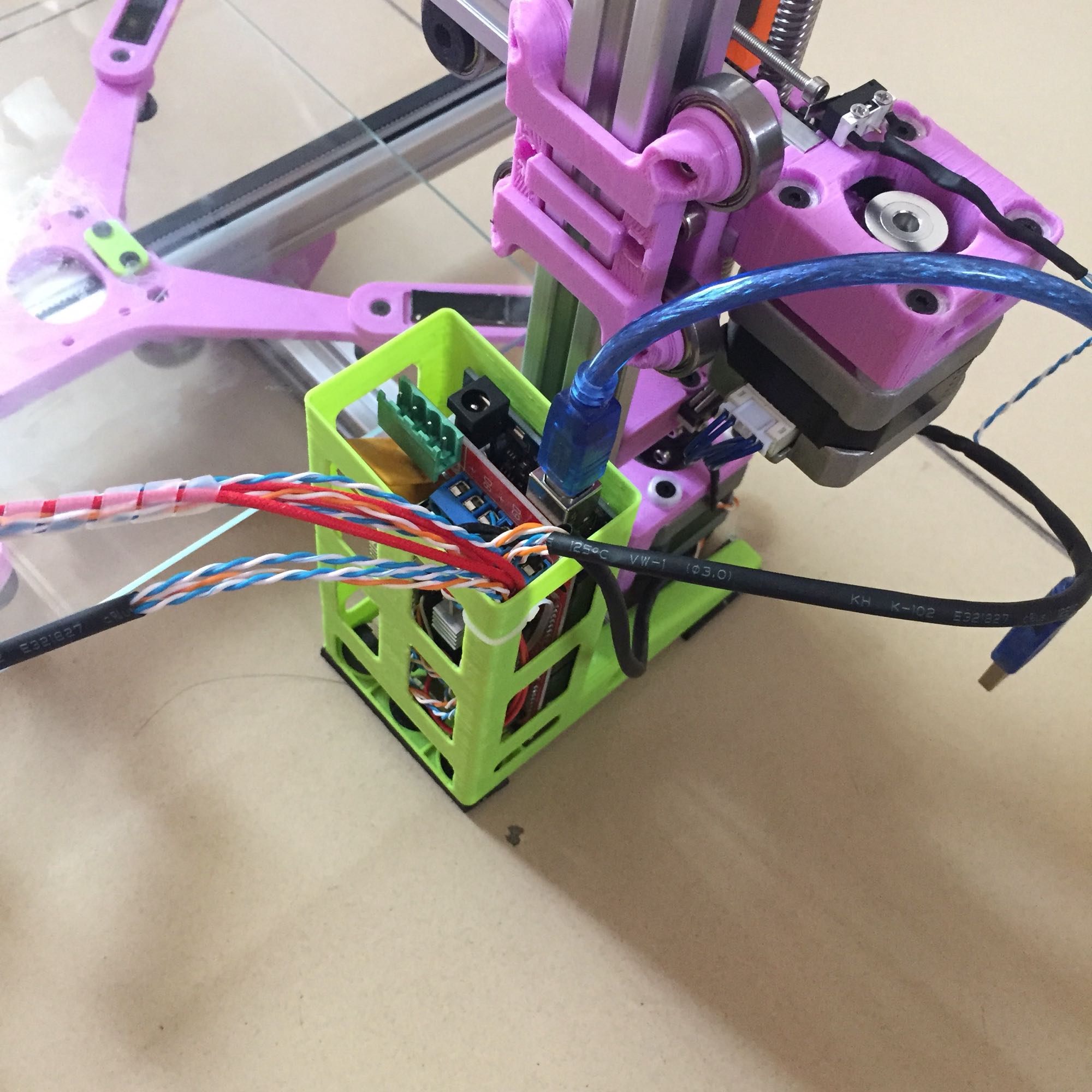

接线：从左往右为，X、Y、Z步进电机接线和限位接线，挤出步进电机接线
连接Y轴与横梁、通过Y轴前后移动调节Y向零位
联轴器，连接Z轴电机与丝杆

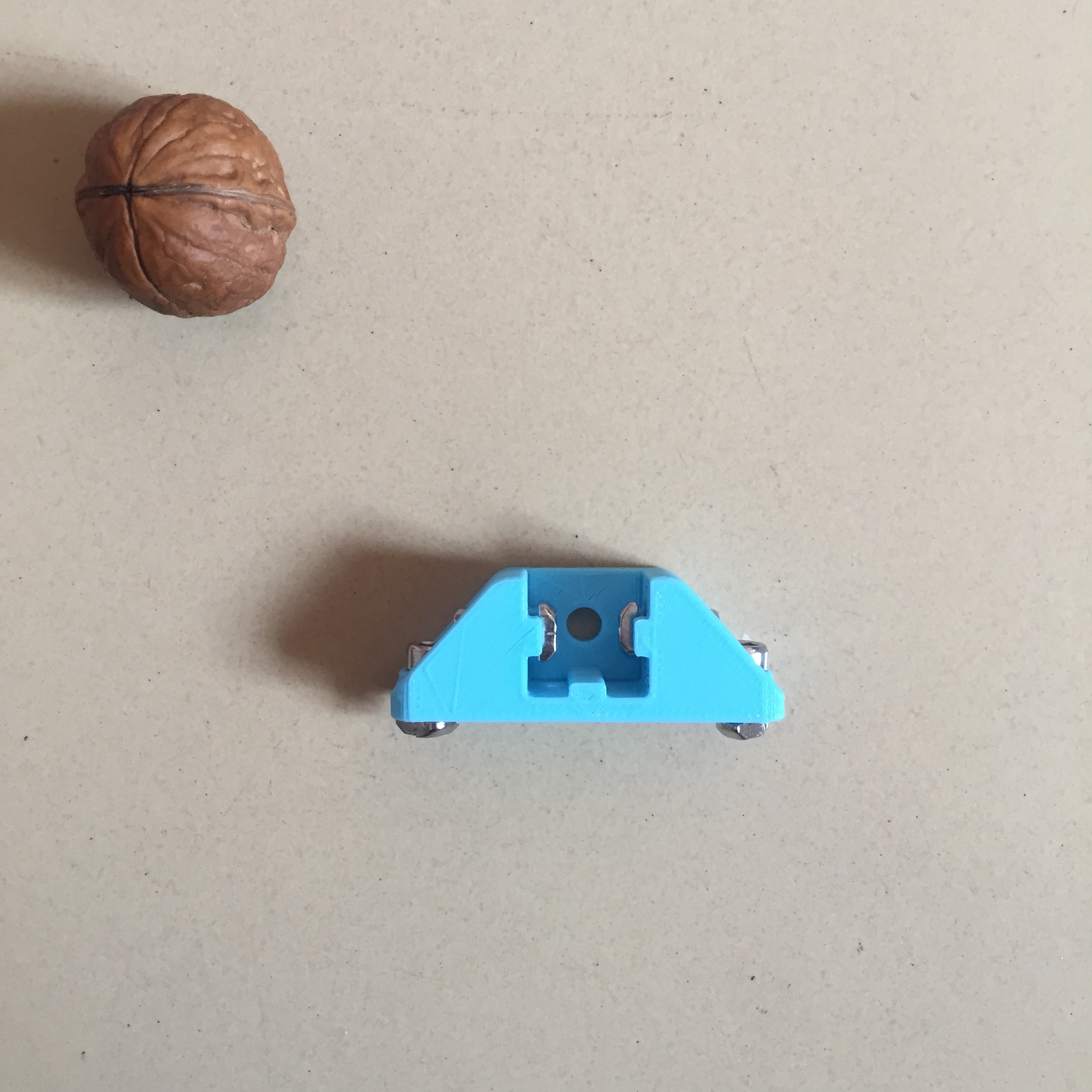

铝角码、连接Z轴与横梁
铝型材，从长到短分别为：Y轴、Z轴、X轴、横梁
内六角扳手，安装用
丝杆

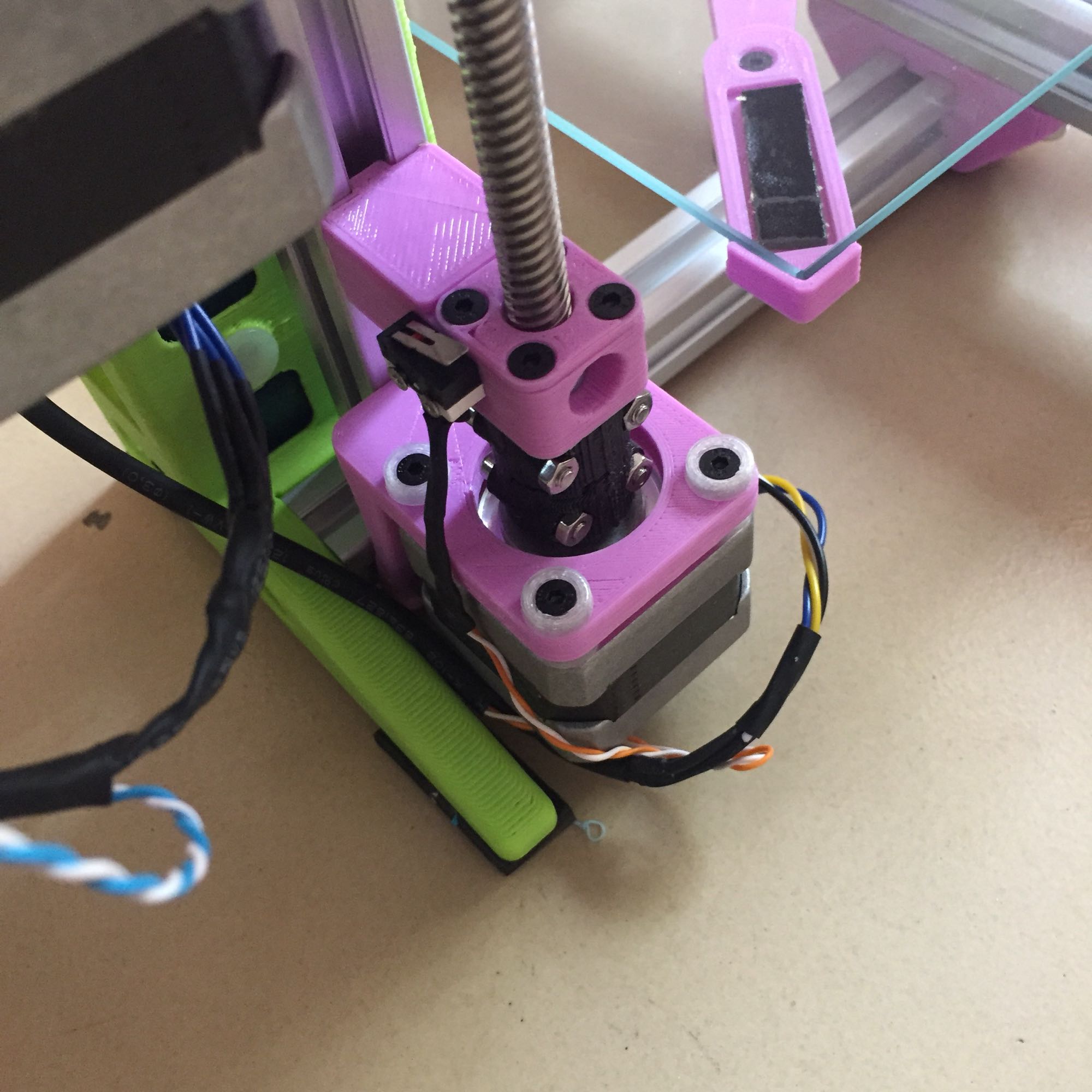

丝杆固定端、固定Z向限位开关

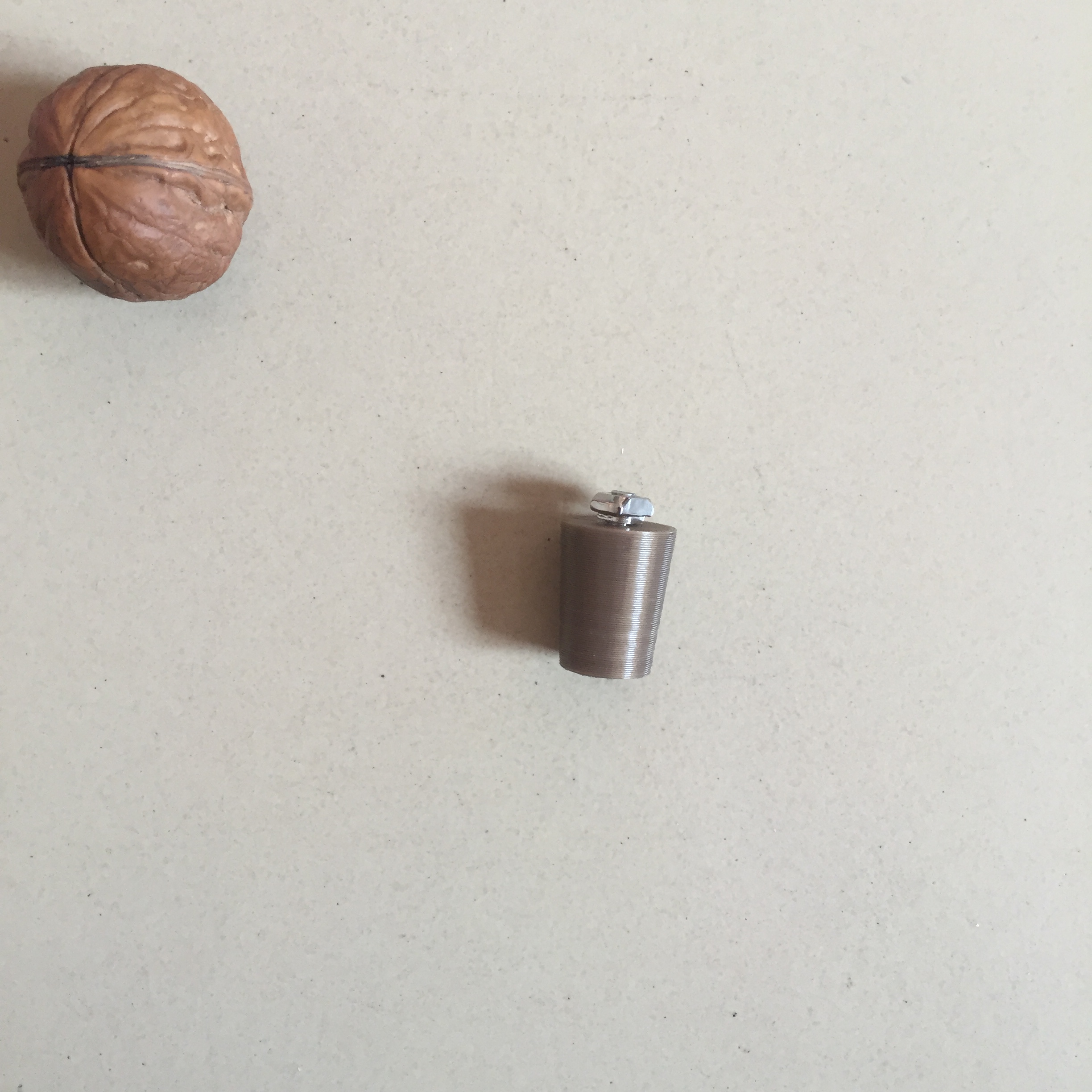

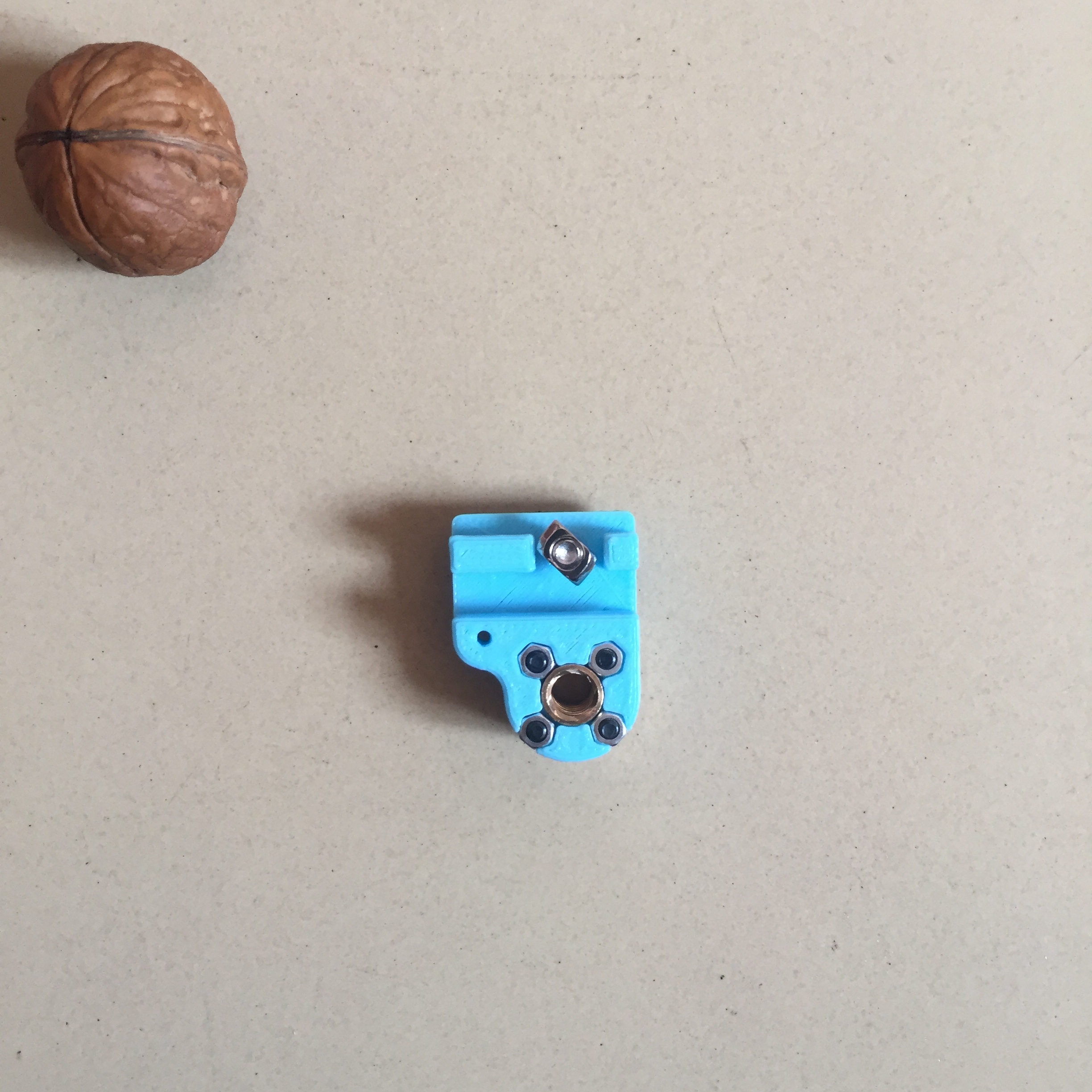

丝杆螺母端、通过螺丝调节Z向零位
丝杆支撑端

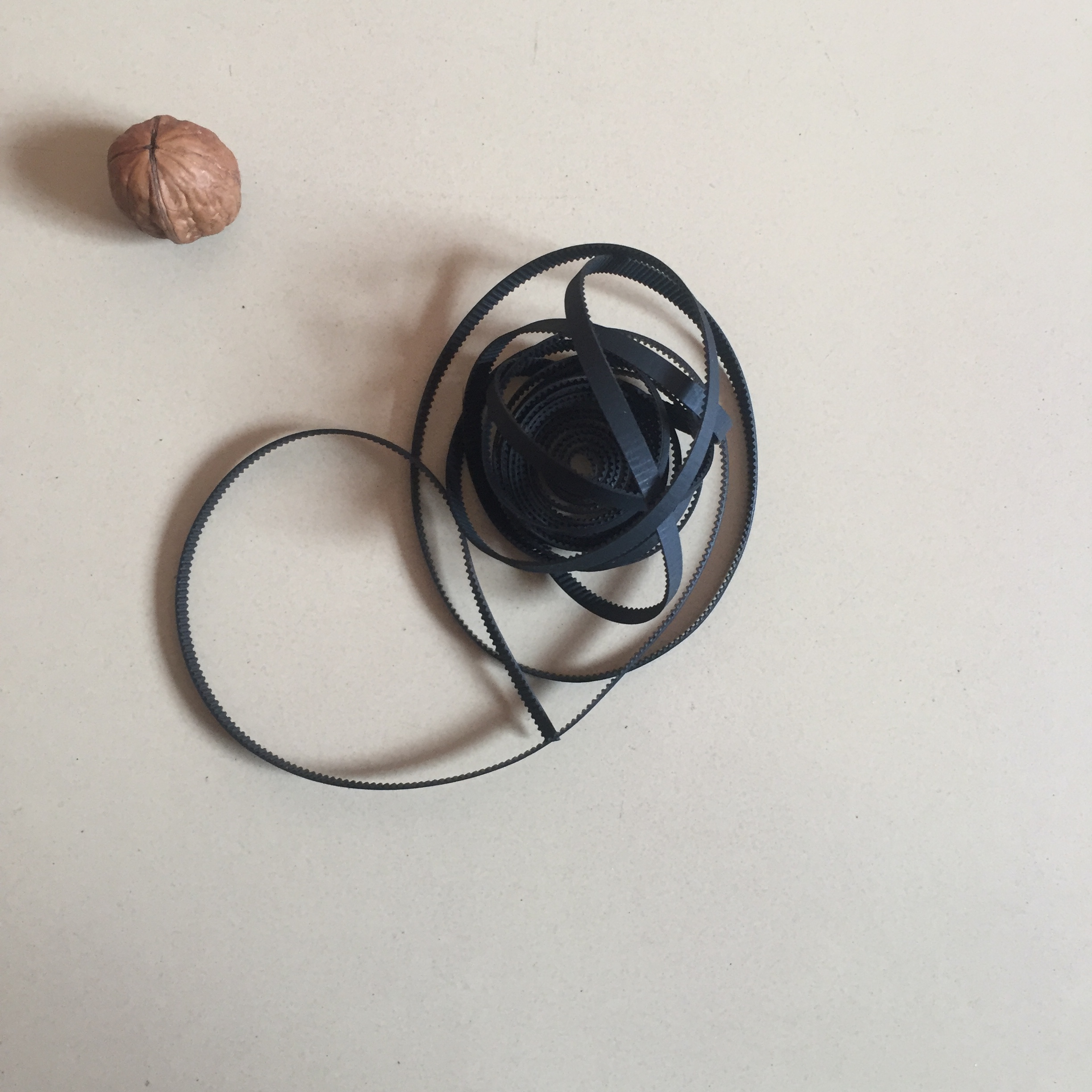

同步带

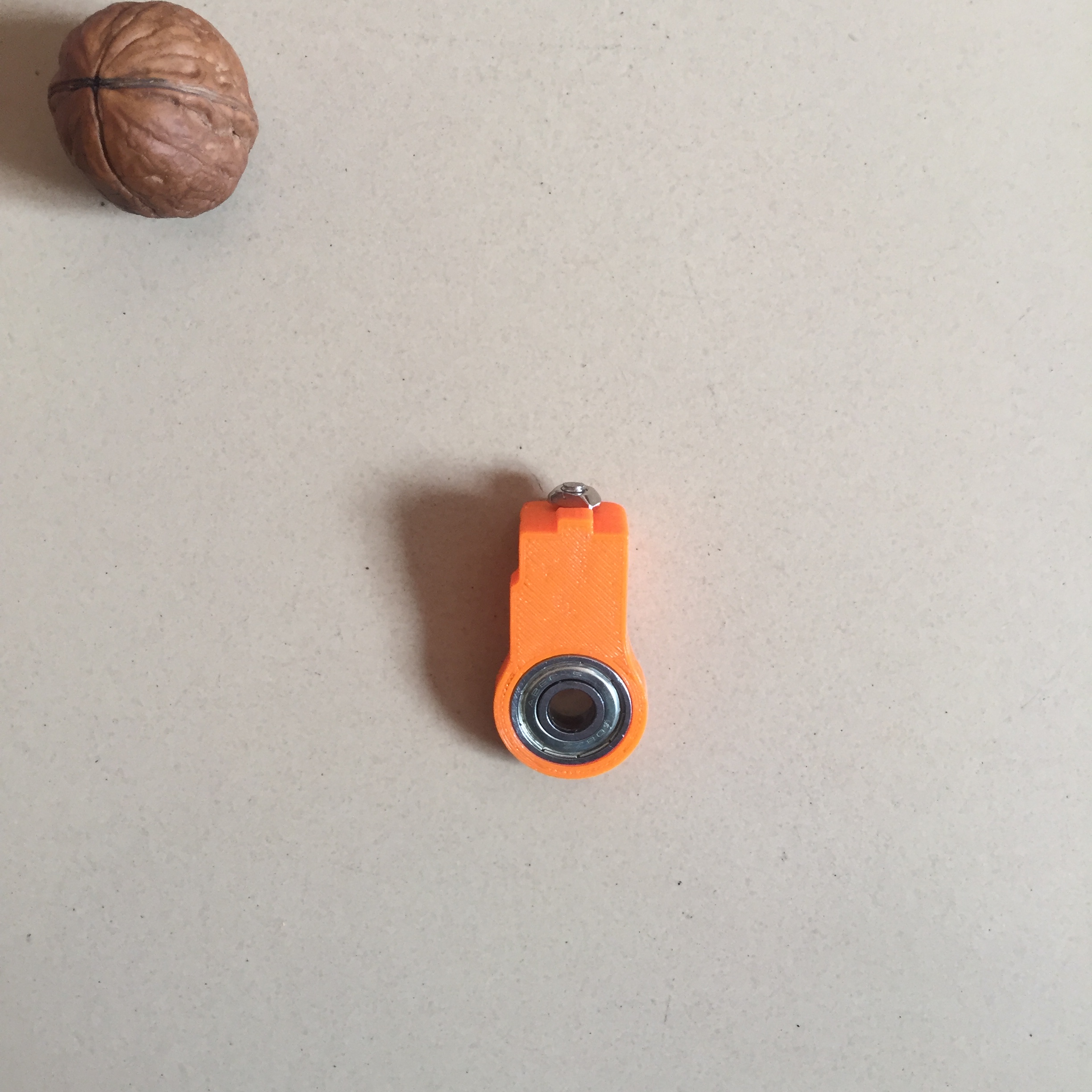

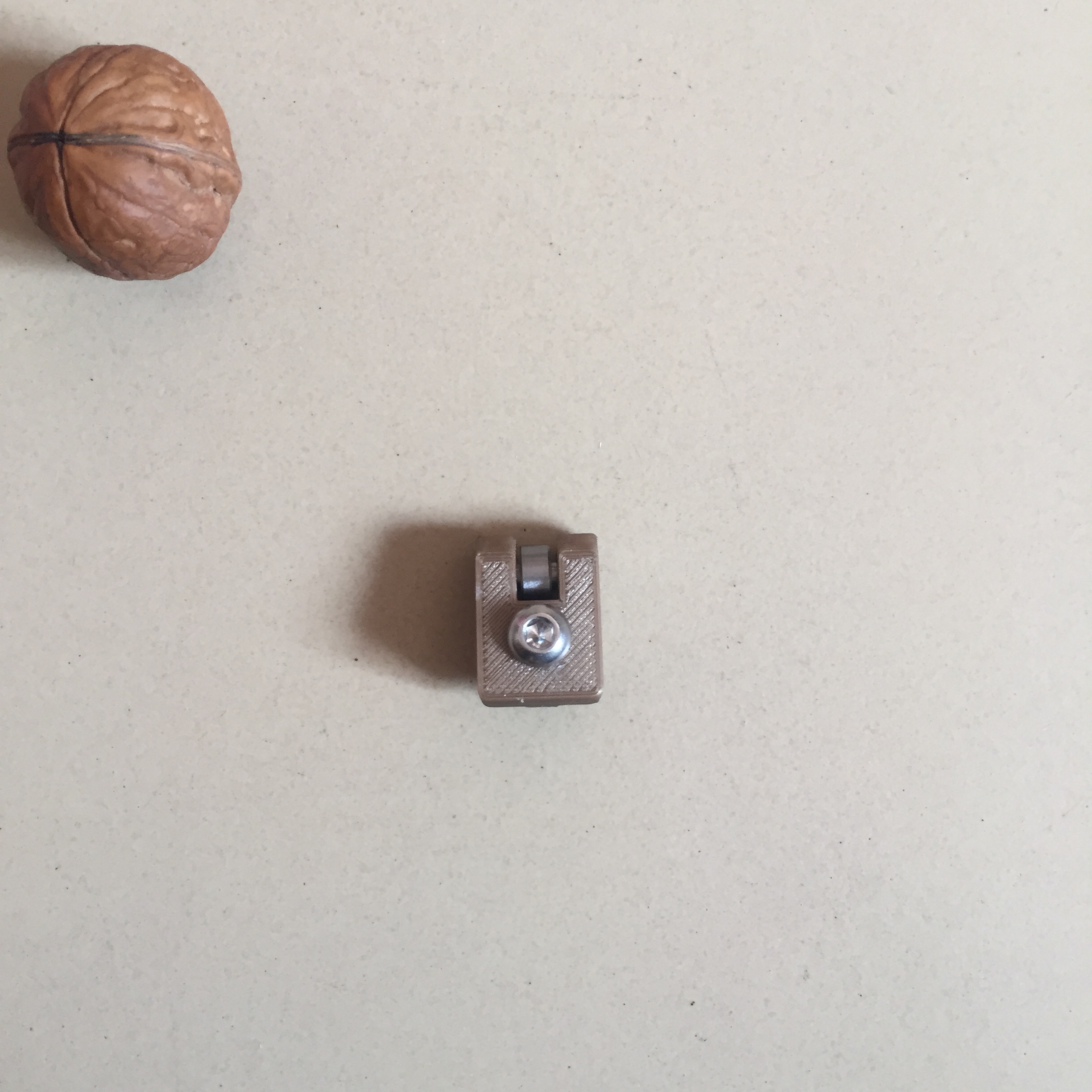

同步带惰轮X轴
同步带惰轮Y轴

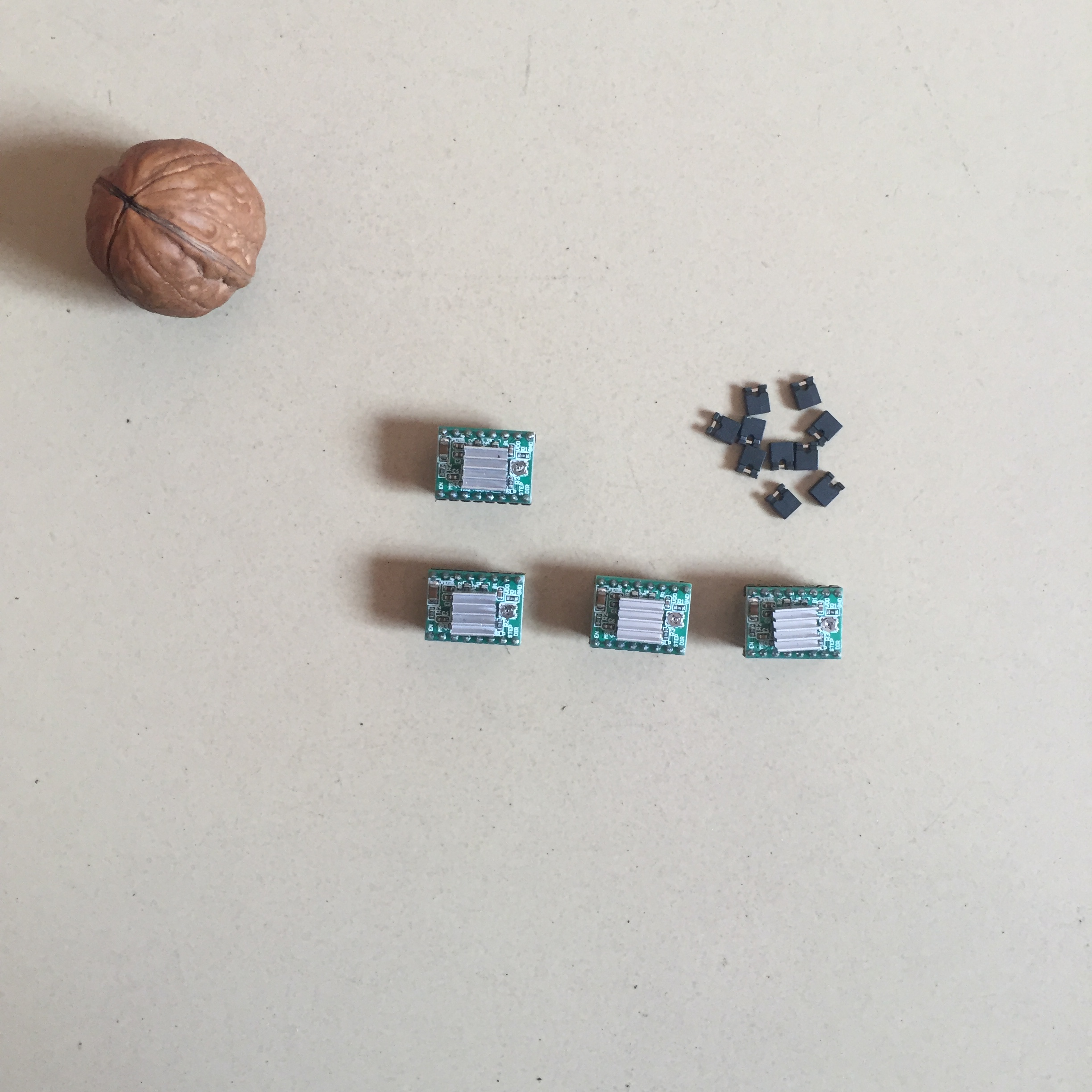

主板：A4988步进电机驱动，共四个,右上方跳帽调节细分用
主板：mega2560
主板：ramps1.4
支腿Y轴后端
支腿Y轴前端

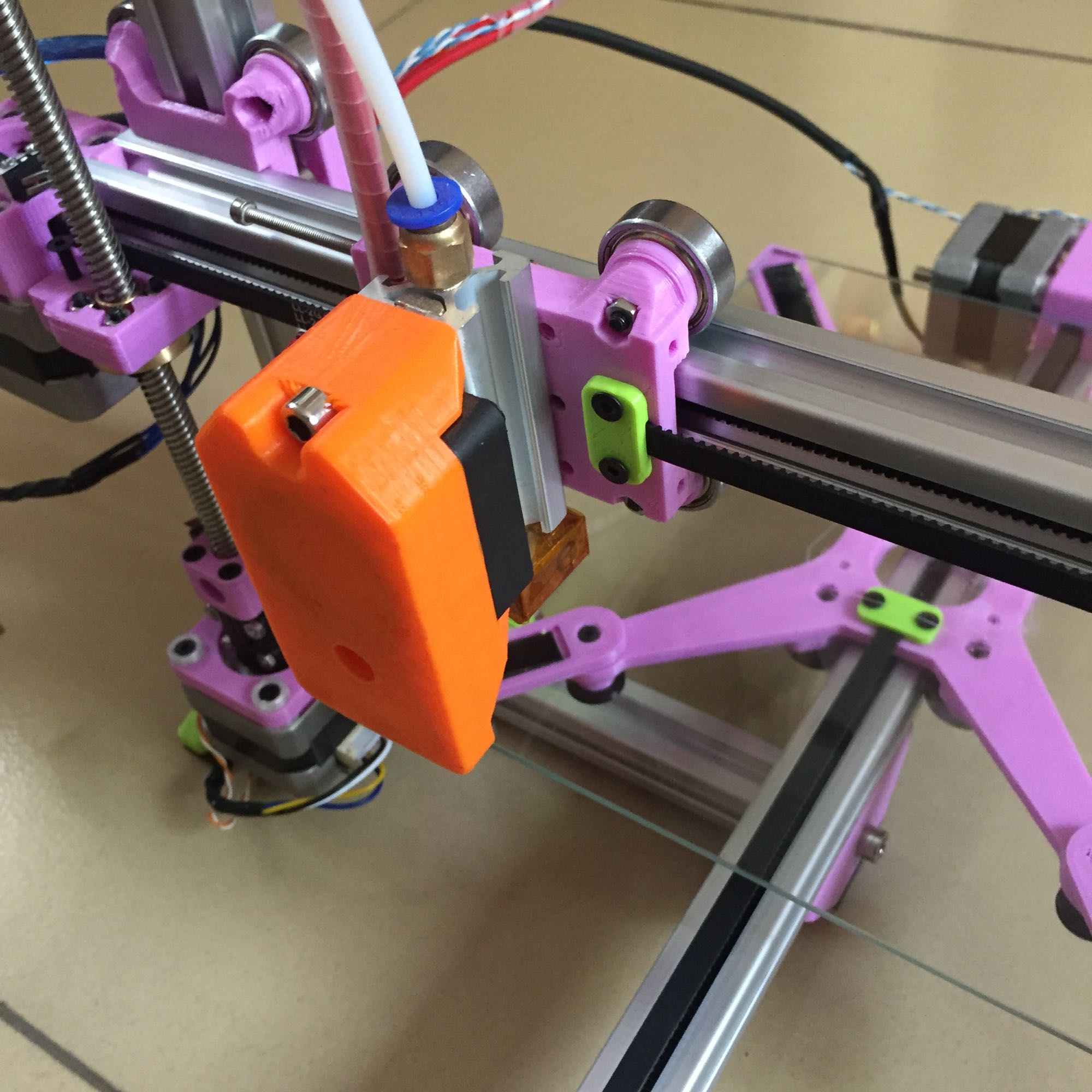

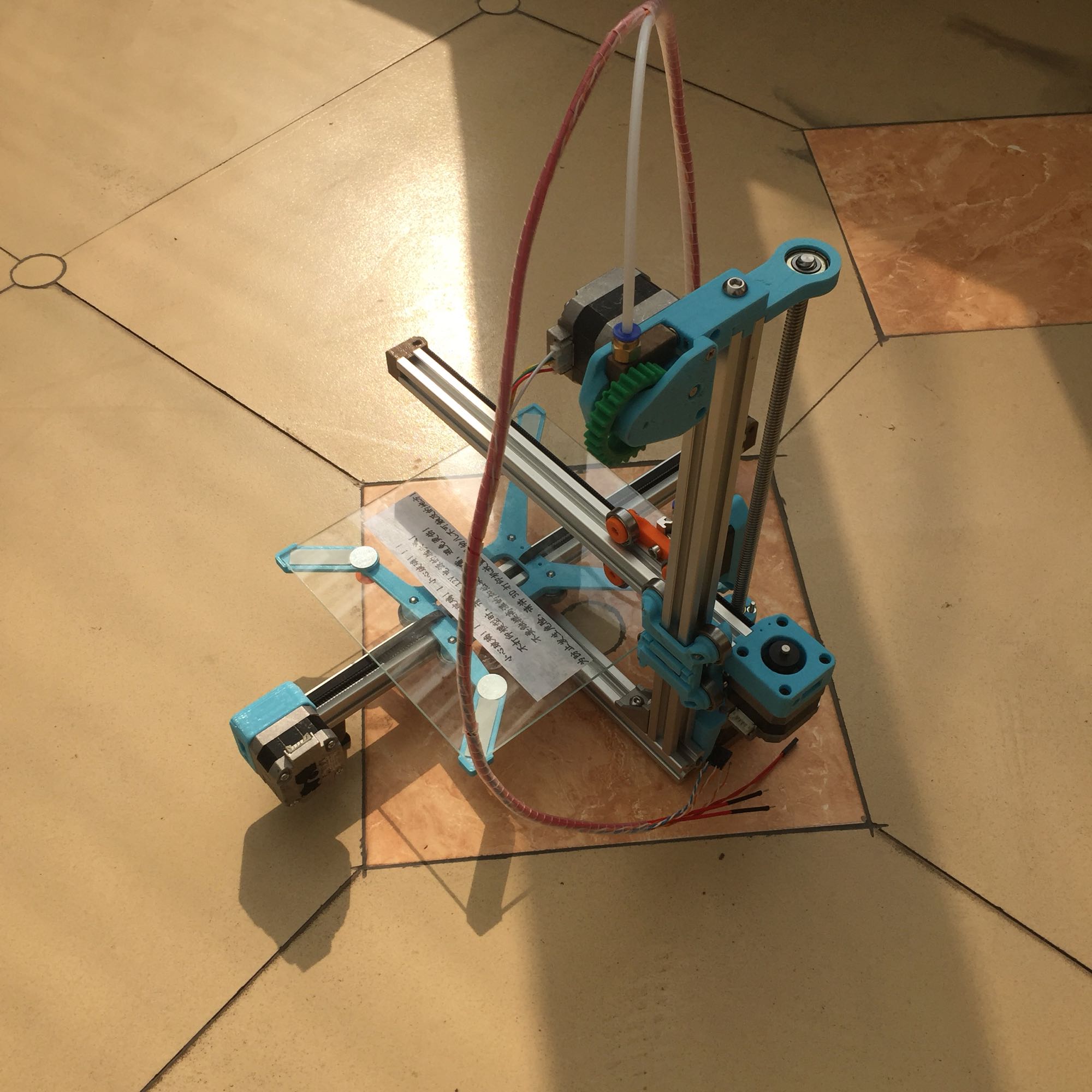

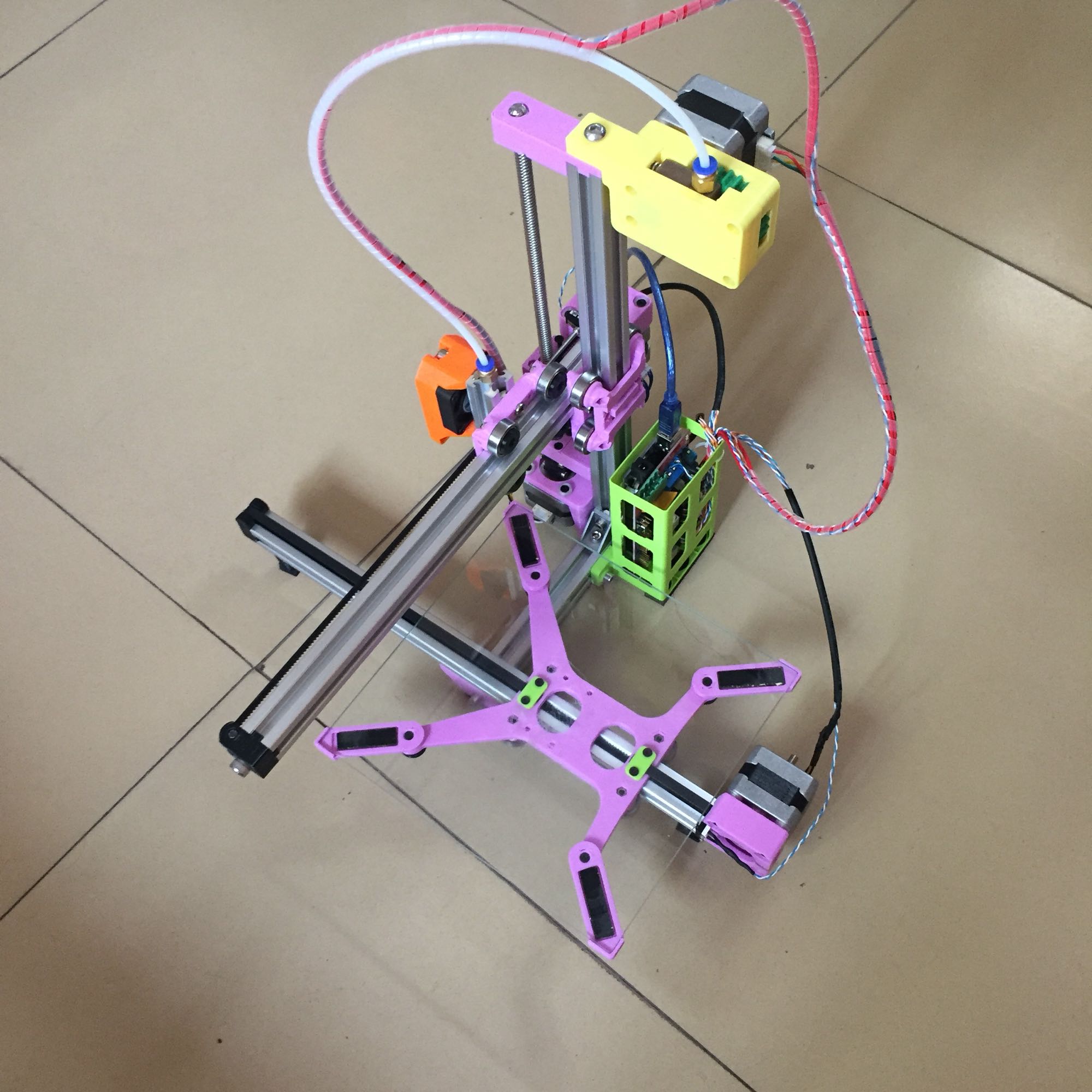

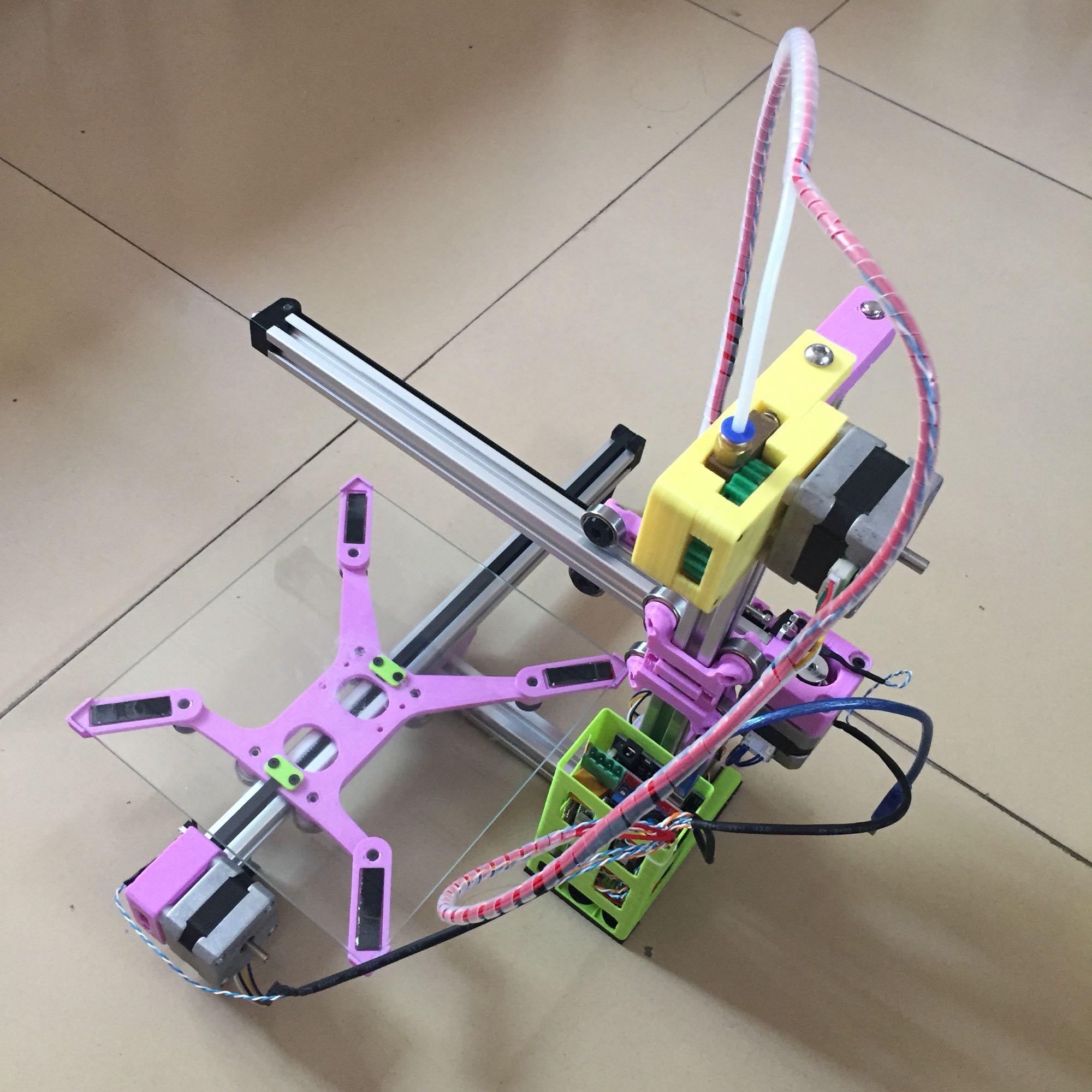

装好后的样子

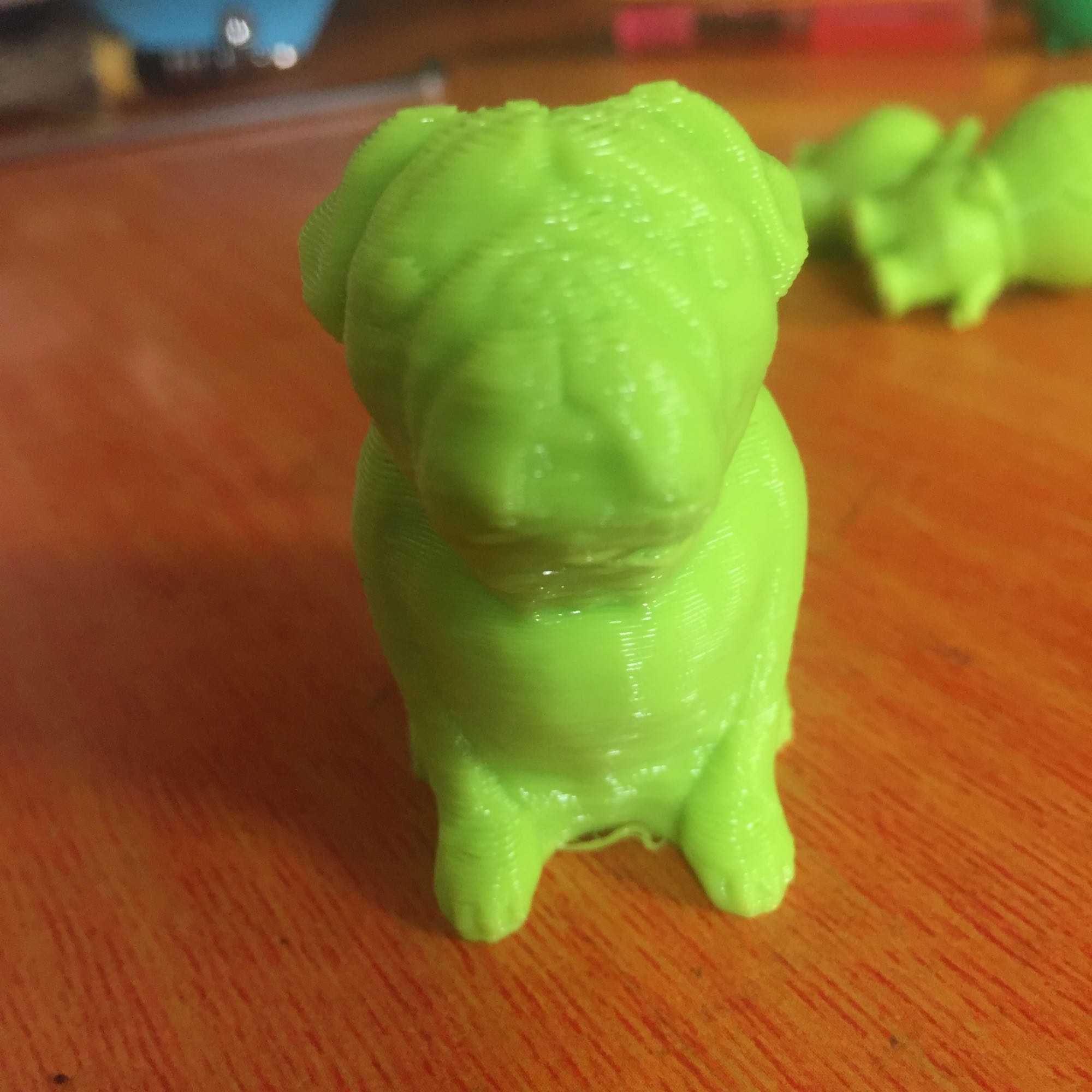

打印效果

组装X轴
1.如图各件
2.（Z轴滑车）插入(X轴铝型材一端）不要拧紧螺丝
3.装上并拧紧内部螺丝
4.把（Z轴滑车）贴紧（步进电机座）并拧紧螺丝
5.特写

6.装上，不要拧紧螺丝
7.同样紧贴（步进电机座）并拧紧螺丝

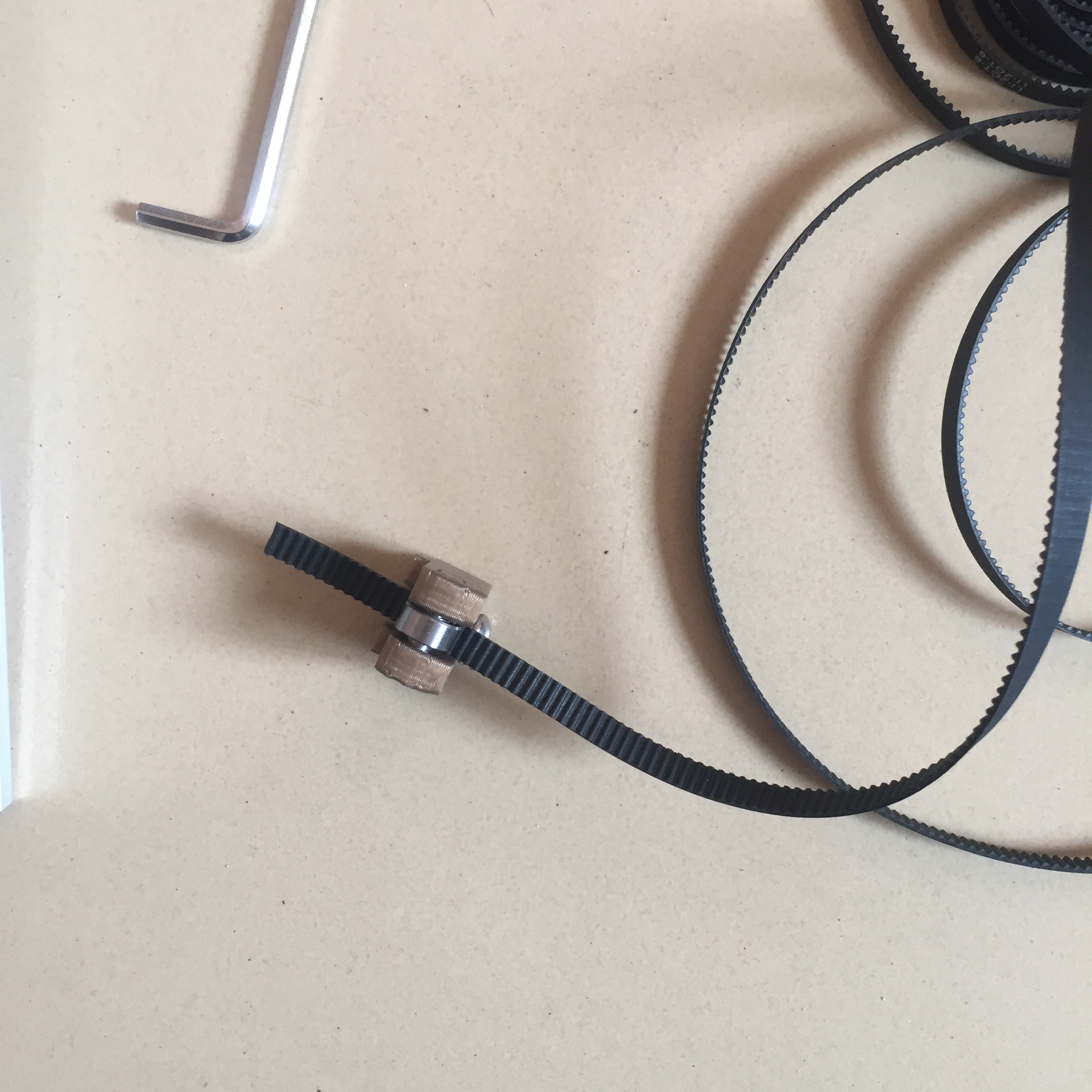

8.如图（同步带）装入（惰轮）注意同步带有齿的一端贴着轴承
9.特写
10.如图

11.如图，（同步带）从（X轴滑车）左侧第二孔穿入
12.特写
13.从第一个孔穿出，长度长些方便之后调节松紧
14.特写
15.如图装入
