去年年底发过一个贴，是关于四线编码器和计数器如何接线的问题，今晚睡不着就试着实践了一下，看视频应该是成功了。
电工吧
全部回复
仅看楼主
level 10
pyud4126
楼主
2019年04月14日 18点04分
1
level 10
pyud4126
楼主
2019年04月14日 18点04分
2
level 10
pyud4126
楼主

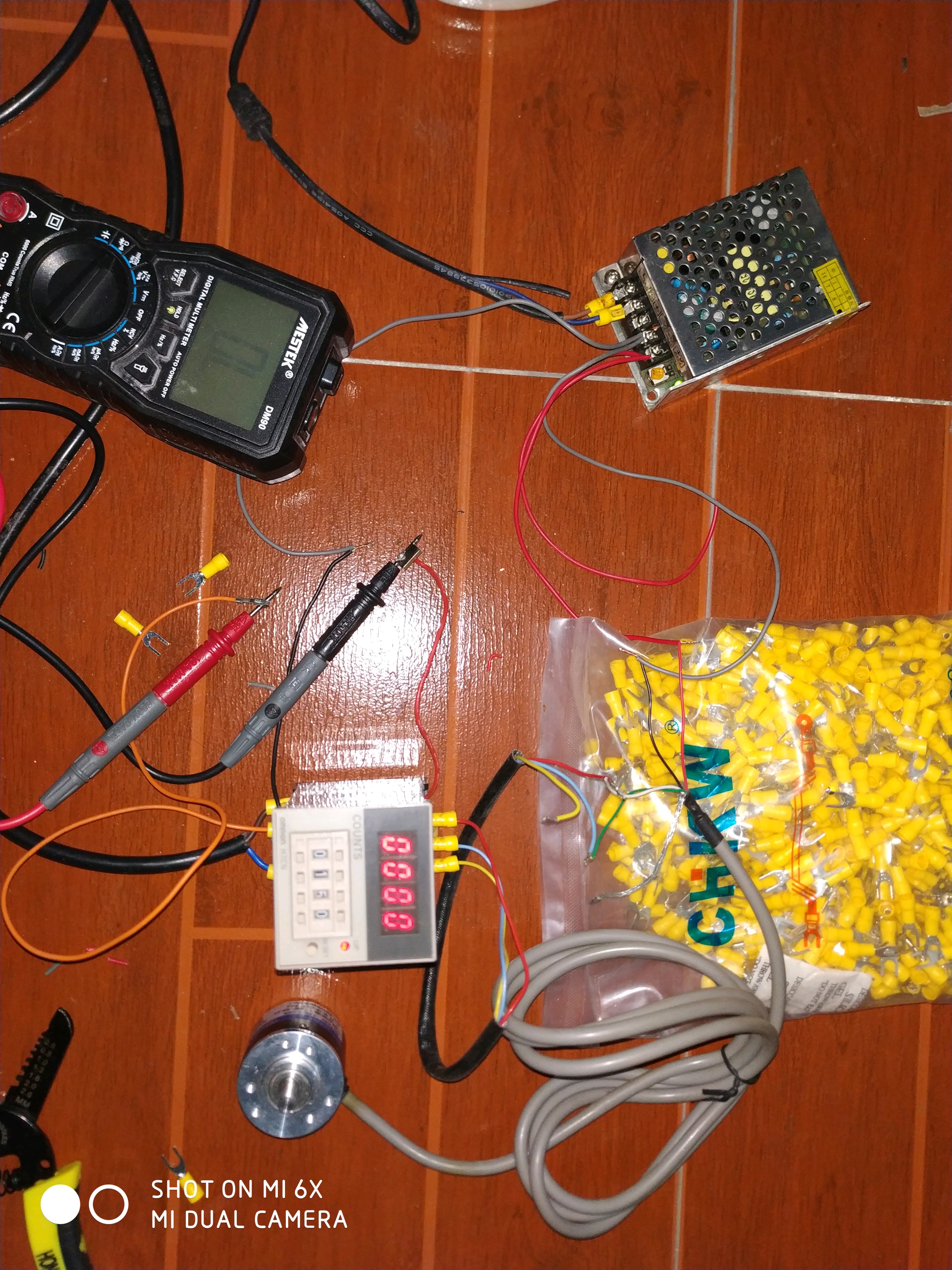

编码器需DC24V电源，剩下的A、B相分别接计数器的CP1 和CP2。
计数器需外接AC220V电源，1脚接DC24V电源的负极；6脚和8脚为计数器内部开关量触点；3脚为复位计数器触点。
接通电源后，用手转动编码器（顺、逆时针结果一样），计数器示数在相应增加，达到设定值后不再增加，同时6脚和8脚会接通，此时将1脚和3脚接通，计数器示数归零，6脚和8脚断开。
2019年04月14日 18点04分
3
