由于最近需要工程绘图，看了下mathcad的三维图绘制，感觉mc的设计人员思路比较奇特，
中间自己遇到些问题，希望和大家一起学习下，由于年龄大了，还没搞清楚如何发源程序
只好发图了，抱歉！

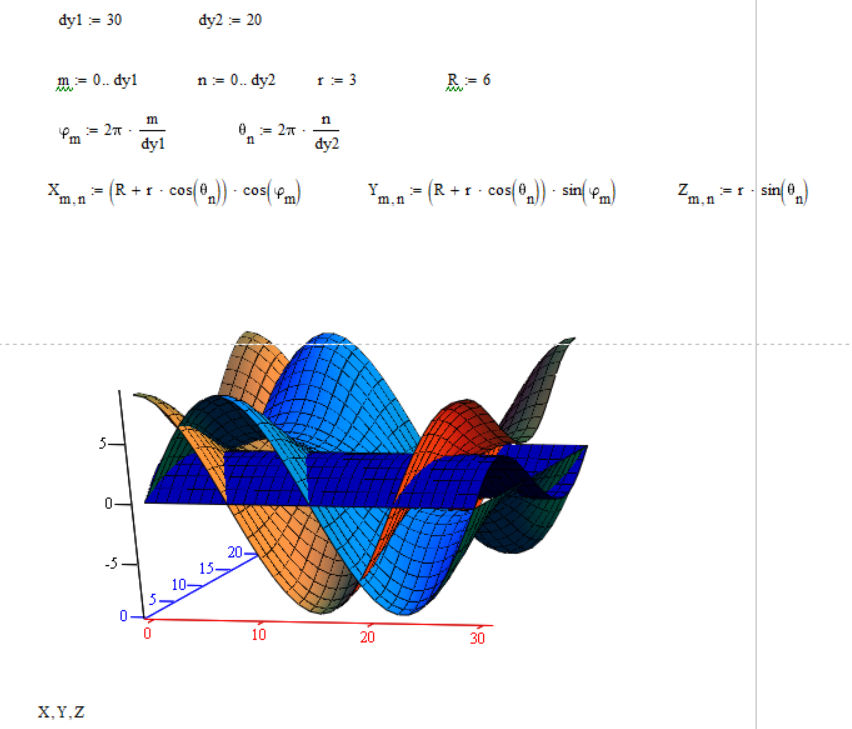

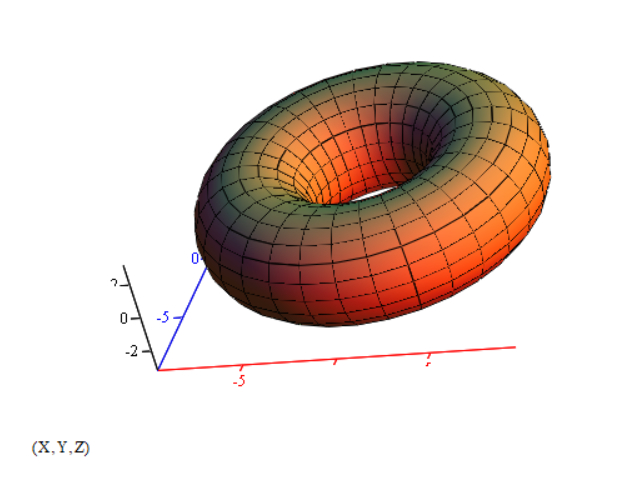

第一个图很好理解，第二个有点蒙，不清楚U,V的取值范围
同样的数据，只是矩阵加个括号，图形就不同？？？
这是截取圆环数据画的一个空间曲线，大概能模糊分析出mc大牛的思路，哈哈
由此想到绘制空间梁的变形曲面图形
先绘制一个无变形梁
无变形梁
下面准备画一个有变形梁，（变形是随便指定的数据）

这是一个变形梁，包括x,y,z轴

至此，感觉基本领悟了mc的三维图的绘制（Mathcad 15.0 (M030 [])），那么就把实际计算
的空间刚架的梁画出来看是什么样子

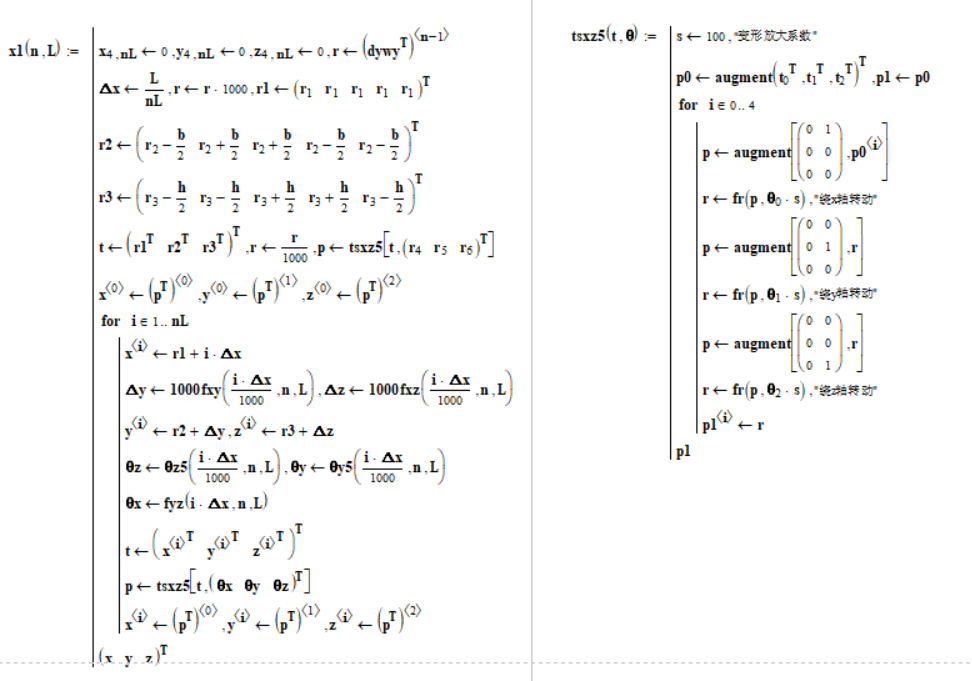

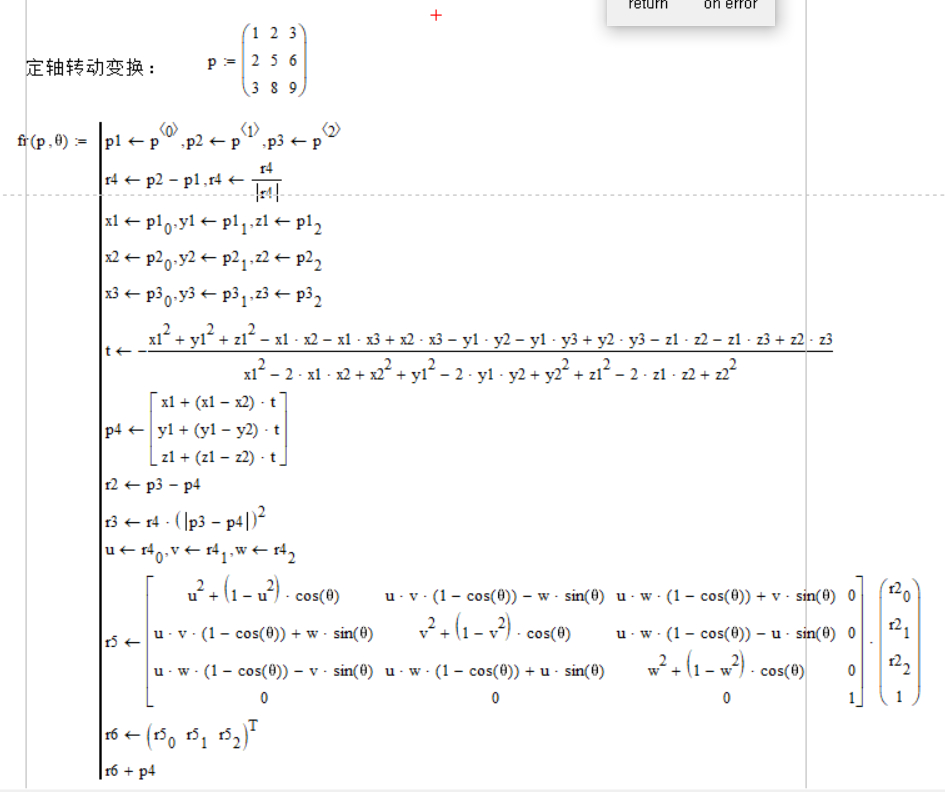

中间用到的函数：
绘制图形
最后绘制出了一个有空洞的图，感觉又蒙圈了，那个函数出了问题？

分成10段的图
为什么会出这种图形？

不错

楼主就是大牛了，我一做结构设计的，应该玩不起这个了

问题已经解决，过程比较偶然，我发现上面的一个函数在米到毫米转换时把初始面的转动也放大了1000倍，这会造成转动面之间干涉（本来不该相交的曲面相交），这可能是造成绘制错误的原因，但很奇怪的是在原文件里改动后，绘图并不变，有可能是MC15的一个BUG,另存文件后重新绘图就好了，下面是放大变形的梁曲面图：
最后一个把三轴变形放大了2000倍，哈哈

您好！想请教您一个问题，关于mathcad中数据表中数据，如何进行部分引用？比如说有一个1列100行的数组，我需要引用其中的20~50这一段数据。
希望没有打扰到您！谢谢！
