微孔雾化片驱动成功
zvs吧
全部回复
仅看楼主
level 11
GFXJ℃ 楼主
可能有些人记得去年有个叫“三个爱好”的号在这里发过求助自己做出来的雾化器发热的问题，没错，那个人就是我[滑稽]。后来那个号被封了，我重开了一个，就是你们看到的这个号[乖]后来问题解决了，灰常简单。其实就是忘把雾化片接上去了[委屈]这货决对不能空载，否则mos发烫一会就烧了，烧了两个540，心疼啊[泪]，现在用的640......
2019年04月06日 05点04分 1
level 11
GFXJ℃ 楼主

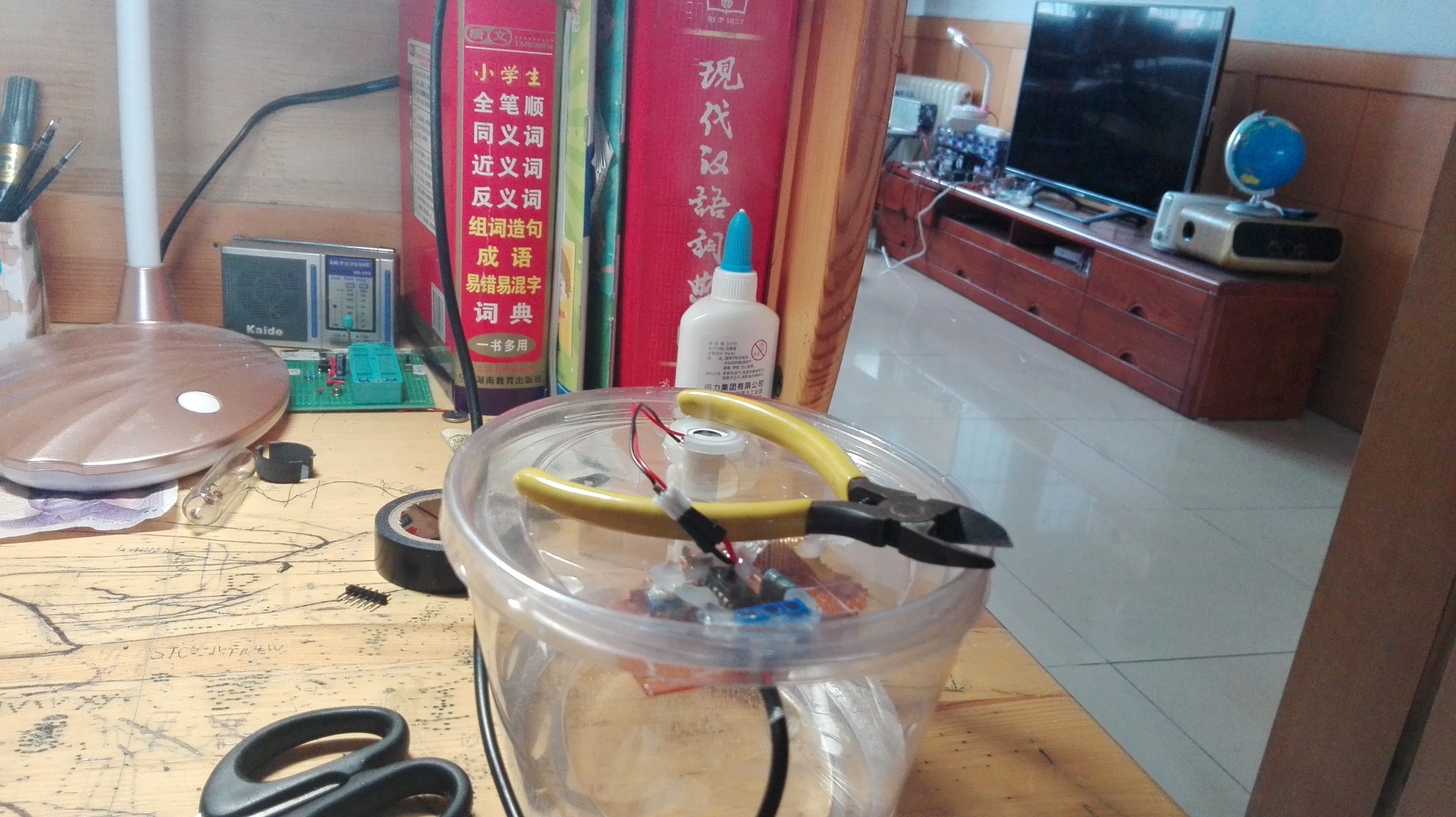

视频被我分成了三段。只要接上雾化片mos马上变得冰凉，我还用手触摸mos背板表示他极低的发热[滑稽]可波形......没法说[委屈]。效果居然辣么好，雾较大，而且没有声音[滑稽]
2019年04月06日 05点04分 3
level 11
GFXJ℃ 楼主
电路图就是这张
2019年04月06日 05点04分 4
GFXJ℃
先别接上mos管，调整r2至雾化片频率（我的是108khz），再接上完整电路，慢慢调整r2至效果最好
2019年04月06日 05点04分
昵称用什么呢🌝
@GFXJ℃ 先不接mos是从R3那测波形和频率吗
2020年07月21日 23点07分
level 11
GFXJ℃ 楼主
2019年04月06日 07点04分 5
level 11
GFXJ℃ 楼主
木有人吗[泪]？
2019年04月07日 08点04分 6
level 10
dhxhxxjx
雾化器干啥用的[滑稽]
2019年04月08日 01点04分 7
GFXJ℃
加湿
2019年04月08日 12点04分
level 9
B站周广x🔯
功率部分不太合理，做成classE结构吧
2019年04月15日 04点04分 8
笑叹千年沧桑
已经是class-E了，压电陶瓷等效为LRC串联回路，只要MOSFET处于LC回路频率就可以变成class-E状态，R为机械损耗等效电阻，正好class-E就是向LC串联的R输出功率。
2019年04月15日 08点04分
level 1
708yjx
有人!！
2019年05月22日 12点05分 9
level 1
708yjx
我最近也在弄这个！
2019年05月22日 12点05分 10
level 1
708yjx
视频在哪里看呀
2019年05月22日 13点05分 11
GFXJ℃
二楼
2019年05月24日 13点05分
level 1
Xiao_yuen
有没有仿真软件呀，分享下可以？
2019年10月09日 13点10分 12
level 1
方强26
我能加你微信吗
我们可以一起讨论下
2019年10月26日 07点10分 13
level 1
方强26
楼主
2019年10月26日 07点10分 14
level 9
欧阳铁蛋℉
弄成频率跟踪的模式就更加稳定输出了，或者自激模式，把L1多弄出一组线圈，作为采样，以反相器整形，再给图腾驱动，这样既可以频率跟踪，也比你这个单独弄个信号发生器相对简单
2019年10月27日 01点10分 16
level 1
king丶♂
楼主你好我最近也在弄这个方便加个qq吗，我是想做一个手机控制的，现在就差雾化器部分了
2019年12月08日 10点12分 17
