言归正传，我申请一个外观专利，这个产品有三个组件组成，这三个组件我都要画单独的6面图吗？我画完每个产品单独的6面图之后，是不是要把所有的图片组装到一张图里面上交，还是做6个图上交？这个图的名称怎么命名？
另外我还要把他们的组装立体图画出来，这个也要画6面图，还是只要发一张组装图就可以了，请大神帮忙赐教一下，
2019年04月05日 07点04分
level 6
level 1

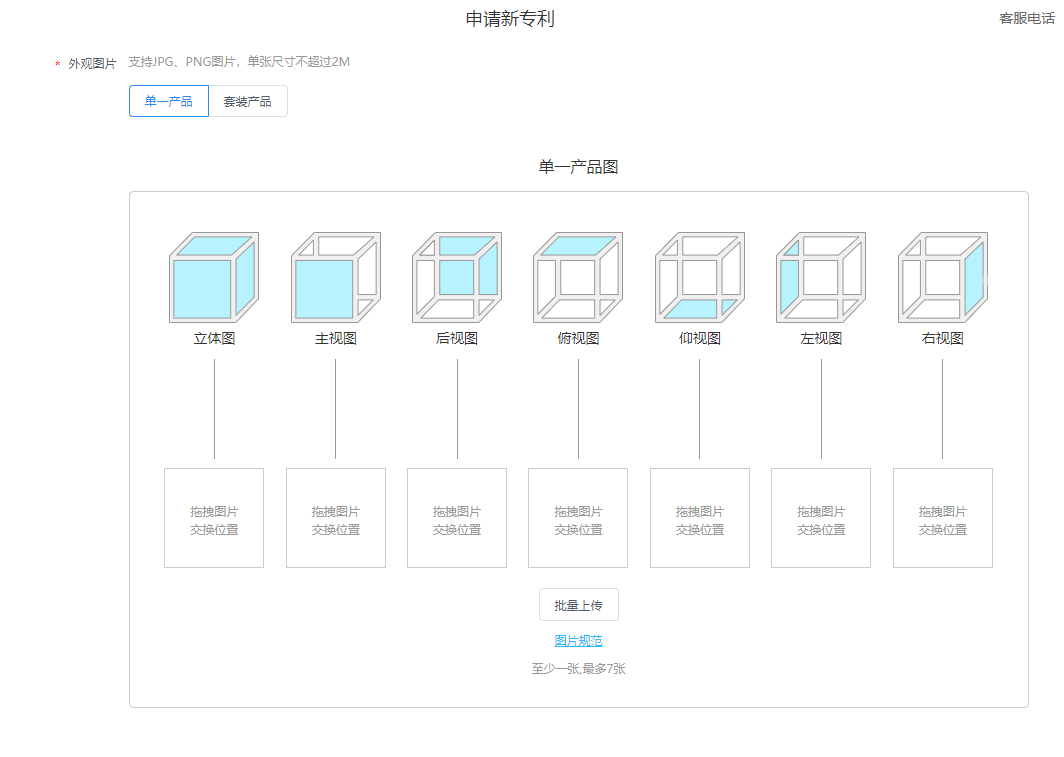

组件图命名为组件1主视图、后视图、左视图、右视图、俯视图、仰视图、立体图；组件2主视图。。。以此类推，其他视图需要以主视图为基准进行对应，最后提供组合图可命名为：使用状态参考图 图片大小应根据要求设定，最长不超过10cm， 最后，简要说明记得提及此图为组合图 需要申请欢迎私戳，打扰
2019年04月09日 02点04分
