求助！紧急求助！各位大佬这个零件的锥形螺旋面该
proe吧
全部回复
仅看楼主
level 5
☞客官不可以☜ 楼主

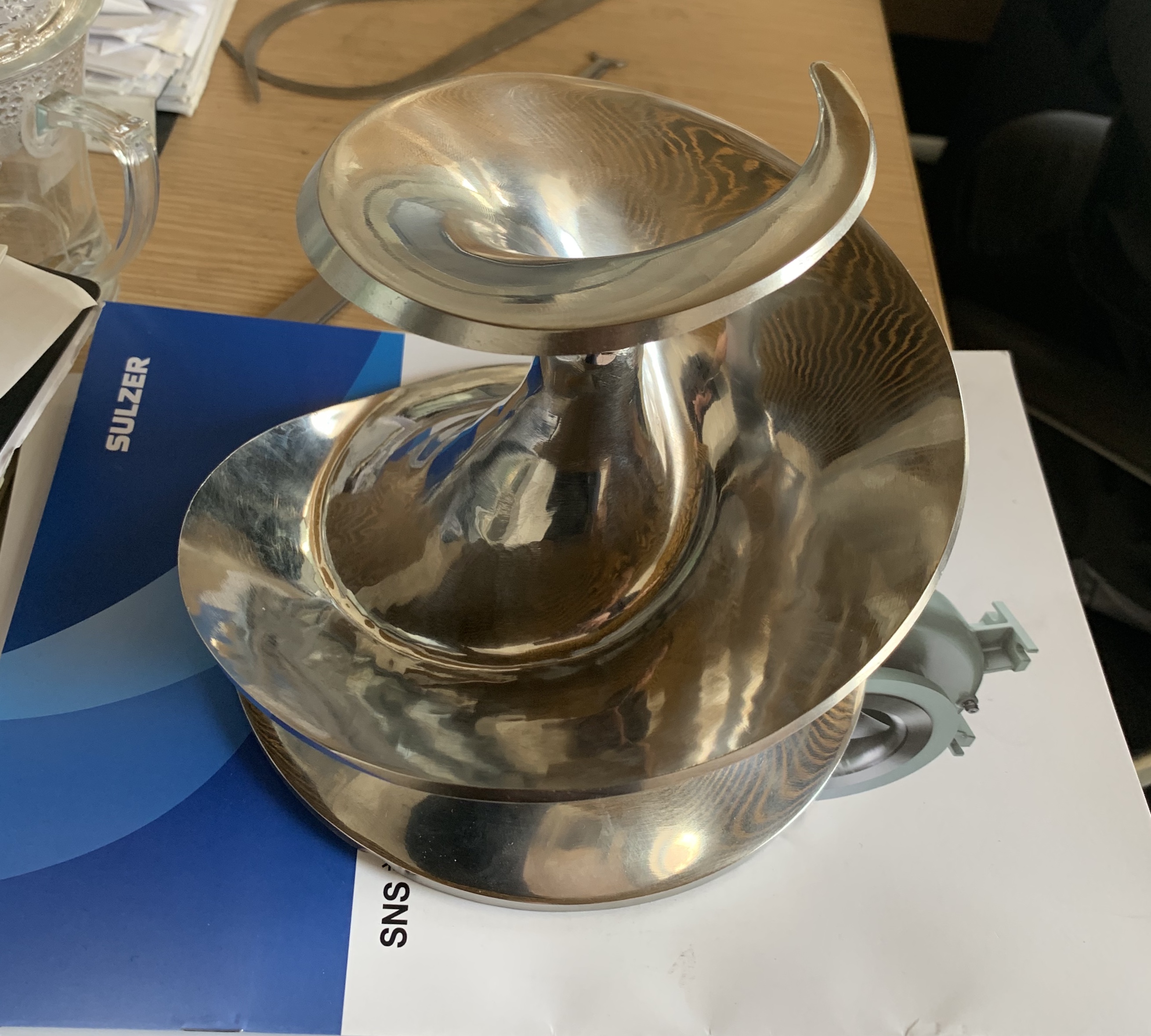

求助！紧急求助！各位大佬，这个零件的锥形螺旋面该怎么画？为了保证旋转时的动平衡，需要保证当过中心竖直剖开（无论什么角度）零件时，零件的重量都是相等的或重量非常接近，也就是由于是锥形不是圆柱形，螺旋面的厚度是随着旋转会发生变化，吧友们谁有画这种图的思路或经验麻烦说一下吧
2019年04月01日 06点04分 1
level 11
京东动力♬
你这种说法很难用proe的行为建模表达出来，本人采用下面思路:即模型的重心(在中心旋转轴的垂直平面上投影点)与旋转中心重合或接近，这样用可行性行为建模才容易实施，再者，有模型，最好扫出点云作参考建模
2019年04月01日 08点04分 3
☞客官不可以☜
的确，你说的使重心在旋转中心上应该是可以的，只是你说的这个可行性行为建模该怎样进行呢？点云建模可以可是我们没有设备进行测出数据。我们有一个实物只有尽量做出接近的模型，然后做出样品放到动平衡设备上试验，根据试验数据多次修改样品可用后，再相应调整模型做出最终可用模型。
2019年04月01日 11点04分
京东动力♬
@☞客官不可以☜ 回复 我是客官6 :可百度下proe 的行为建模思路，即系统通过尺寸参数(多个螺旋截面相关尺寸，如壁厚)调整去达到目标参数(即重合接近值)接近零，由于螺旋截面壁厚尺寸变化规律未知，所以，最好有个初始点云为参考进行逆向的参数化建模去调整相关截面壁厚尺寸，逐步调直到目标参数为零。
2019年04月01日 15点04分
☞客官不可以☜
看来还是要多学习学习，实在不行就只能放弃了，老外的东西还是有些门道的
2019年04月02日 02点04分
京东动力♬
@☞客官不可以☜ 像这种精度要求高的，没有图纸很难正向建模，像你上面说的，作样品不断地实验再调整，其实就是逆向过程，只不过有点云的话，可在软件中通过逆向建模(proe 逆向为点云，小平面，重新造型)中砍出参考线，再正向参数化建模，最后由行为建模调整尺寸，这样会省很多成本
2019年04月02日 02点04分
level 9
肆齋蒸饿心镁铀氯硼铀
有些方法是用投影仪出
2019年04月01日 11点04分 4
level 9
肆齋蒸饿心镁铀氯硼铀
这产品还要应用阿基米德原理的光是曲面尺寸都不知道怎么量了还要精确到小数点
2019年04月01日 12点04分 5
☞客官不可以☜
是个难题，不知道设计者是怎么个方式做的
2019年04月02日 02点04分
level 1
theodoretao
用关系
2019年04月01日 14点04分 6
☞客官不可以☜
用关系式该怎么进行呢，还是一头雾水
2019年04月02日 02点04分
level 5
浪魂prince
这东西NB，先收藏，
2019年11月23日 15点11分 7
