对plc没什么实践经验，只是曾有幸在陶瓷厂上过机电总经理的几节培训课。这两天偶然又看到这样一个题目，就画了两个图（因为只能算免强接触过三菱的）。希望师傅们指导一下画沒画错。

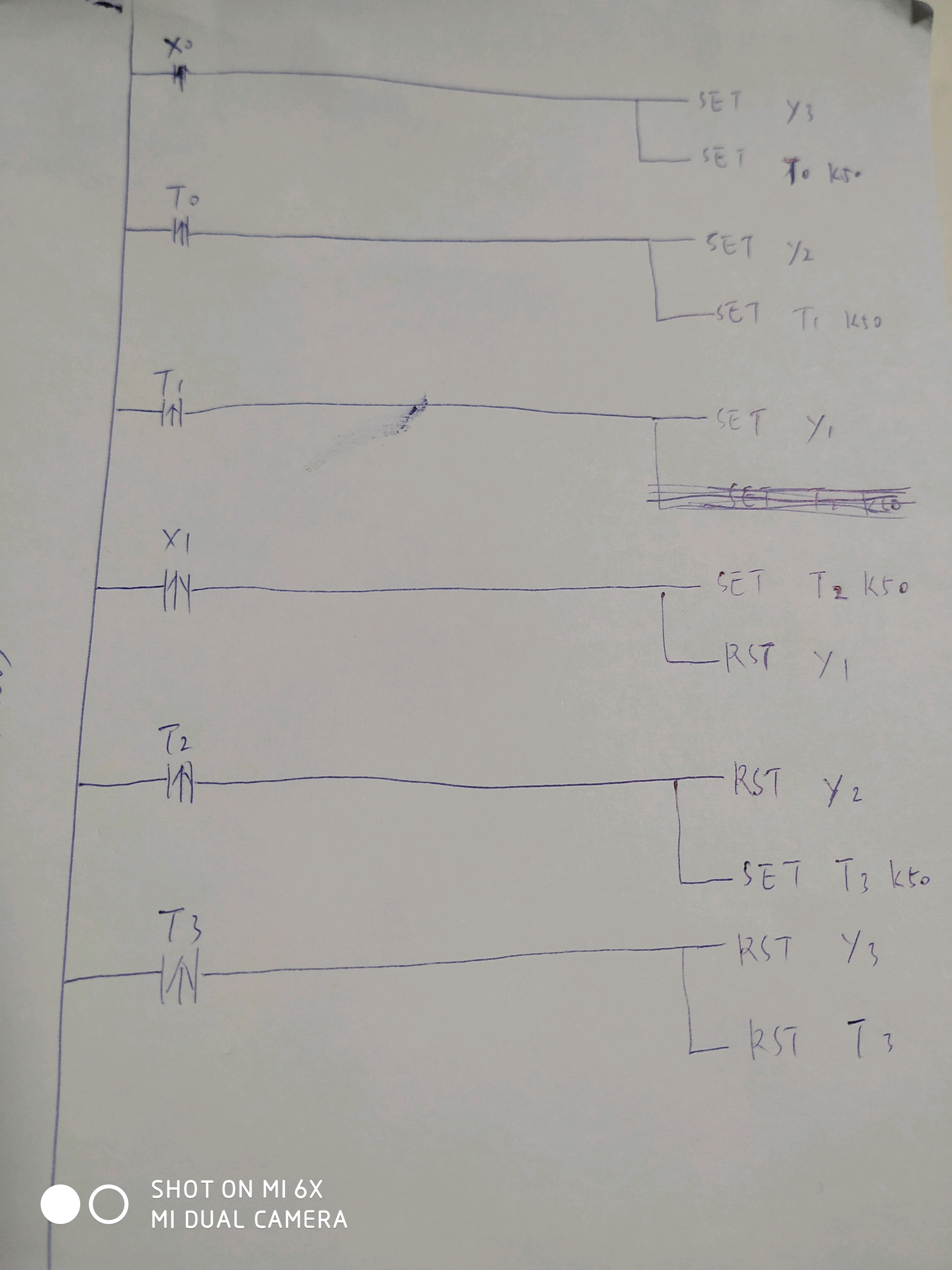

用至位、复位指令那个图，急停应该怎么加呢？

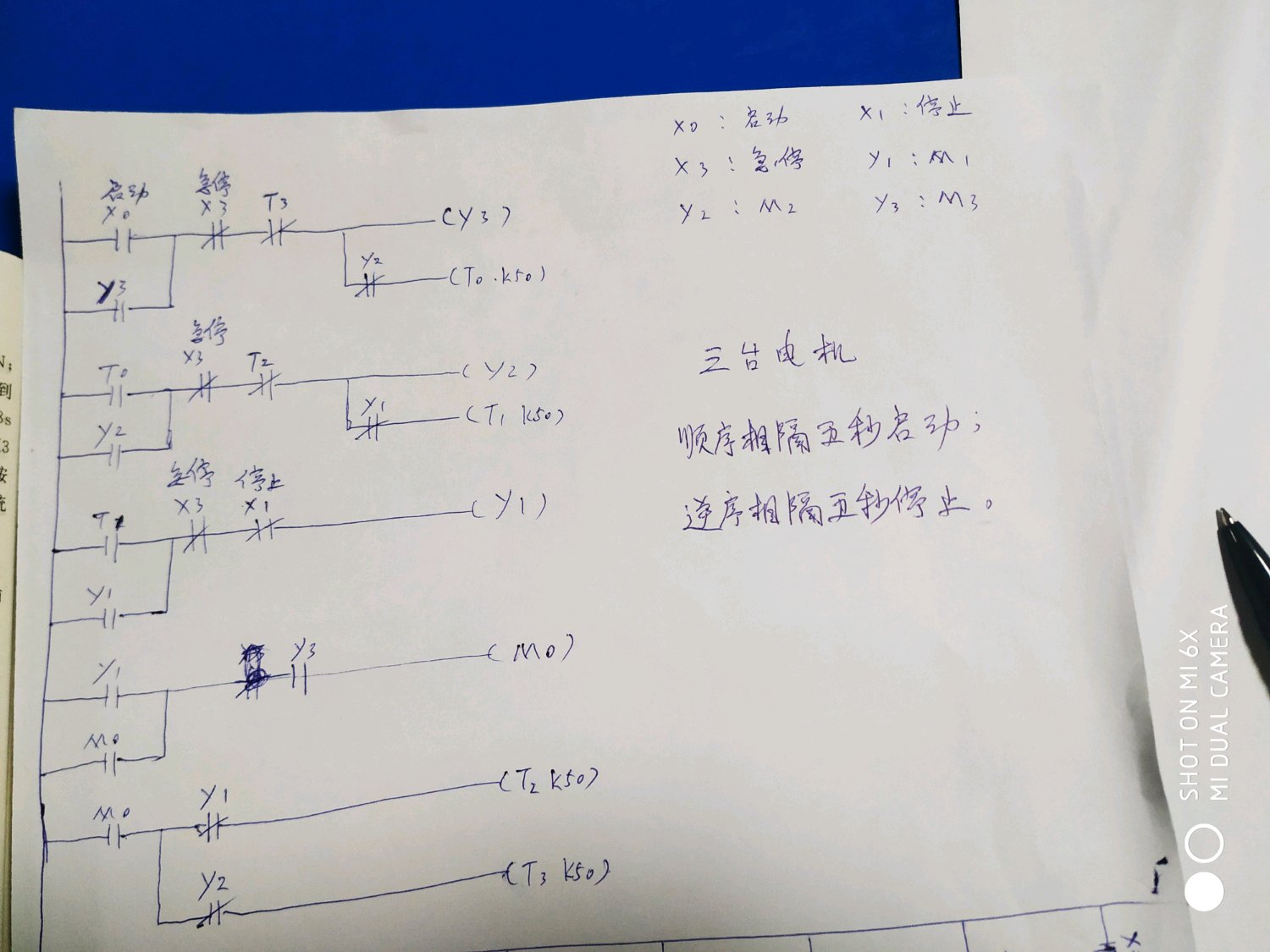

另一个图的急停x3能不能简化一下的？用软件编程的时候急停x3可以放到左母线上吗？
2019年03月23日 13点03分 1
level 10
pyud4126 楼主
来人啊～怎么感觉变遗弃了。。。好几个贴都是没人回复[泪]
2019年03月24日 12点03分 2
level 11
rose0140
定时器不能用置位触发
2019年03月24日 13点03分 3
pyud4126
那改用y的常开点启动可以吧？基础有限，还真不知道T不能用置位，谢谢指导。
2019年03月24日 14点03分
level 11
rose0140
下面图急仃可以用主控实现你说的加在母线，图上的急仃用常开触点
2019年03月24日 13点03分 4
pyud4126
主控是另外用一个特殊继电器的通断来控制整个电路的启停吗？梯形图里急停用的常闭点，那信号输入触点用常开就可以了吧
2019年03月24日 14点03分
