［直播］hypereal头显拆解+换线
hypereal吧
全部回复
仅看楼主
level 5
samarange 楼主
楼主前些阵子从闲鱼入了一套hy，不过头显端的线接触不良，稍微一动就不显示了。直到最近我实在是解决不了了，但闲鱼那边的卖家也联系不上了。本着图拉丁（大误）的精神，楼主决定自行拆机换线。今天线到了，就直接直播拆[捂嘴笑]
2019年03月23日 05点03分 1
level 5
samarange 楼主
首先把脸罩拆下来。这个是用活扣固定的，垂直着把出来就行。一共有13个活扣，注意拆下来佩戴传感器正下方的那个
2019年03月23日 05点03分 2
level 5
samarange 楼主
哦忘了两边是三个活扣了[喷]注意一下
2019年03月23日 05点03分 3
level 5
samarange 楼主
效果图[滑稽]
2019年03月23日 05点03分 4
level 5
samarange 楼主
然后是拆螺丝。一共有11个(请忽略被楼主摔掉的那两个[阴险])如果是带保修贴的话就用刀子横着挑出来。当然如果是像楼主这样不用在意保修的话可以随便弄掉[阴险]
2019年03月23日 05点03分 5
level 5
samarange 楼主

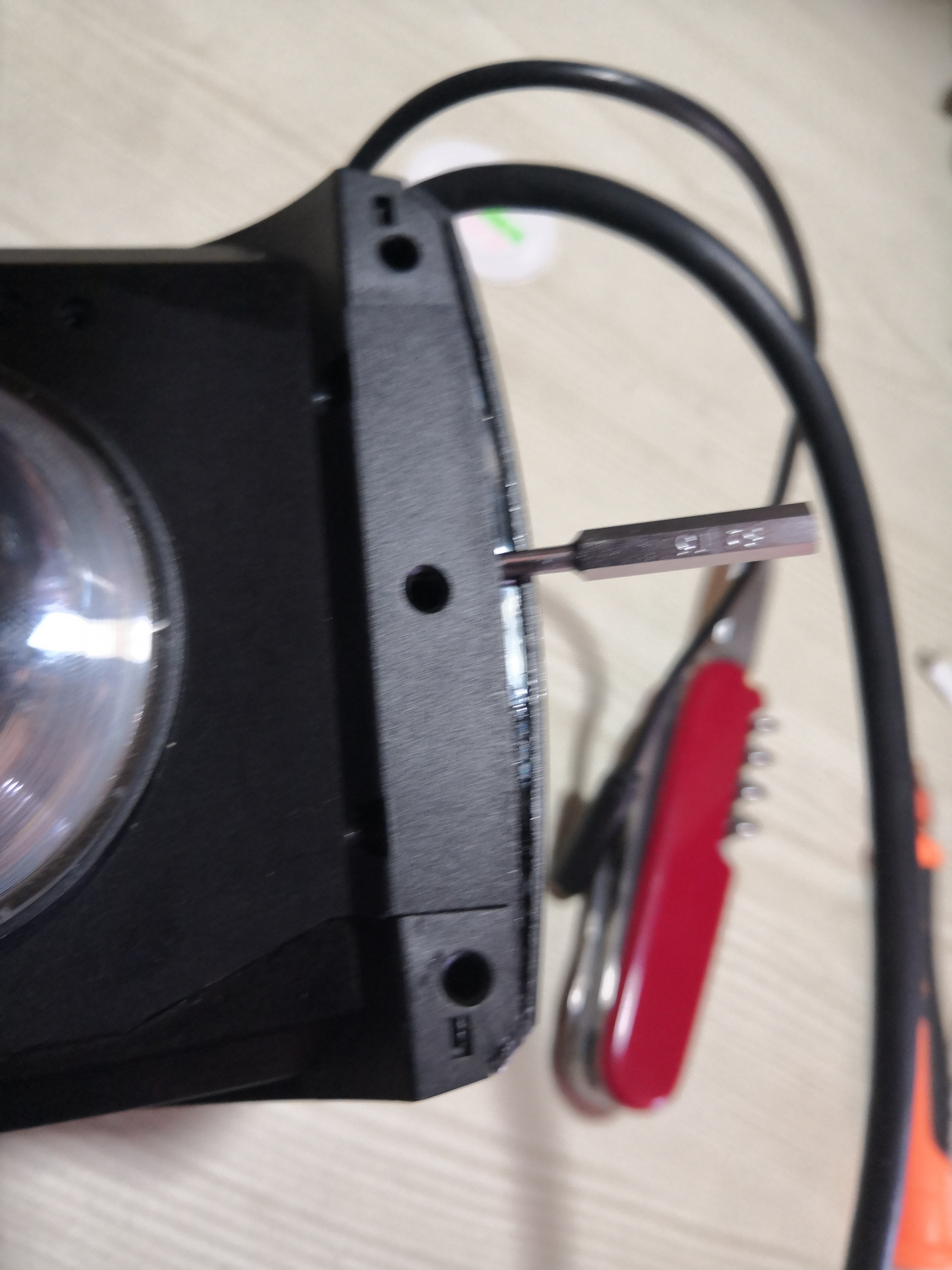

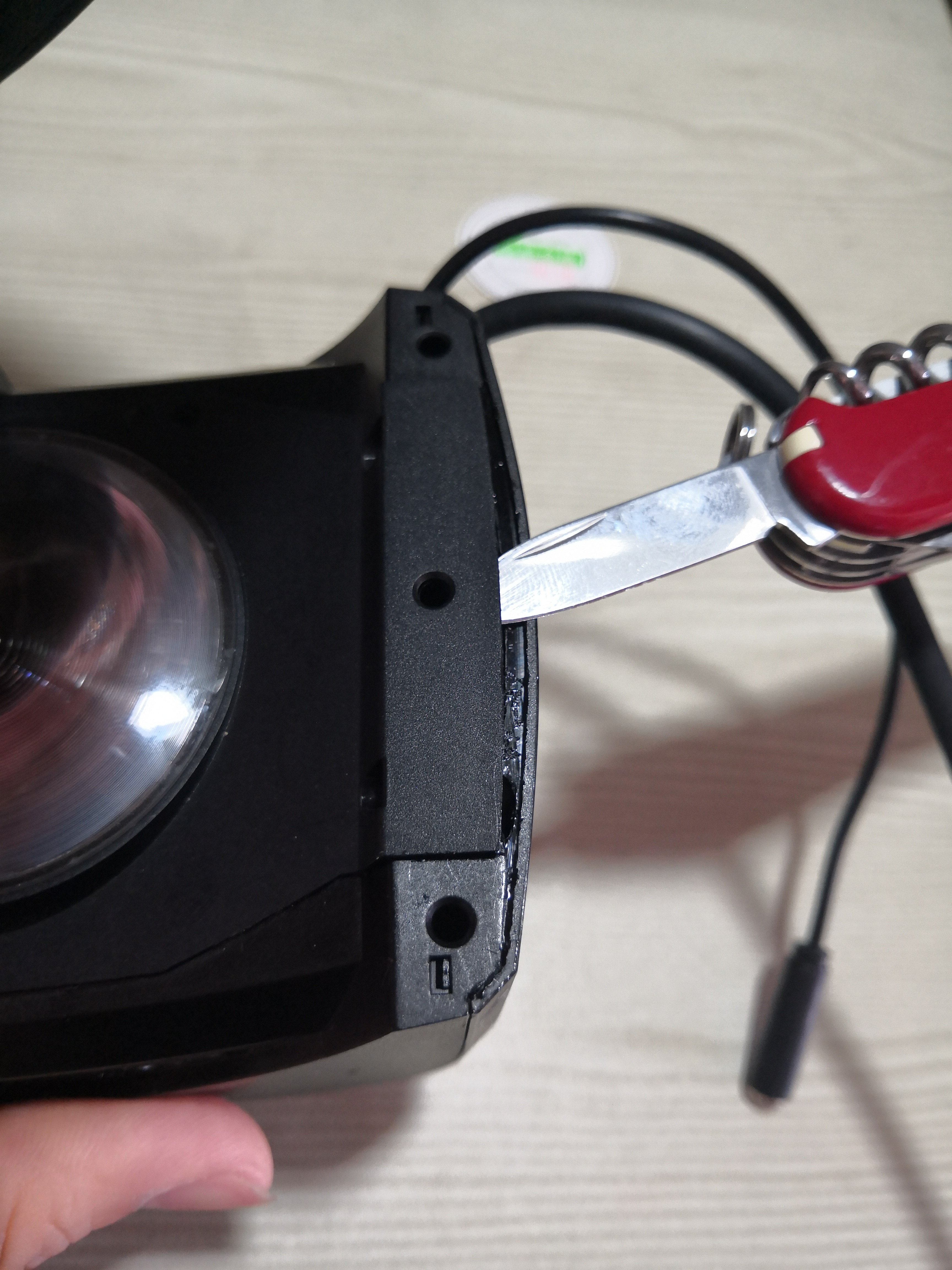

然后就是喜闻乐见的拆卡扣了[滑稽]先从两边任选一边拆开来。如果卡扣比较紧容易缩回去的话，就再拿个螺丝头卡住。
2019年03月23日 05点03分 6
level 5
samarange 楼主

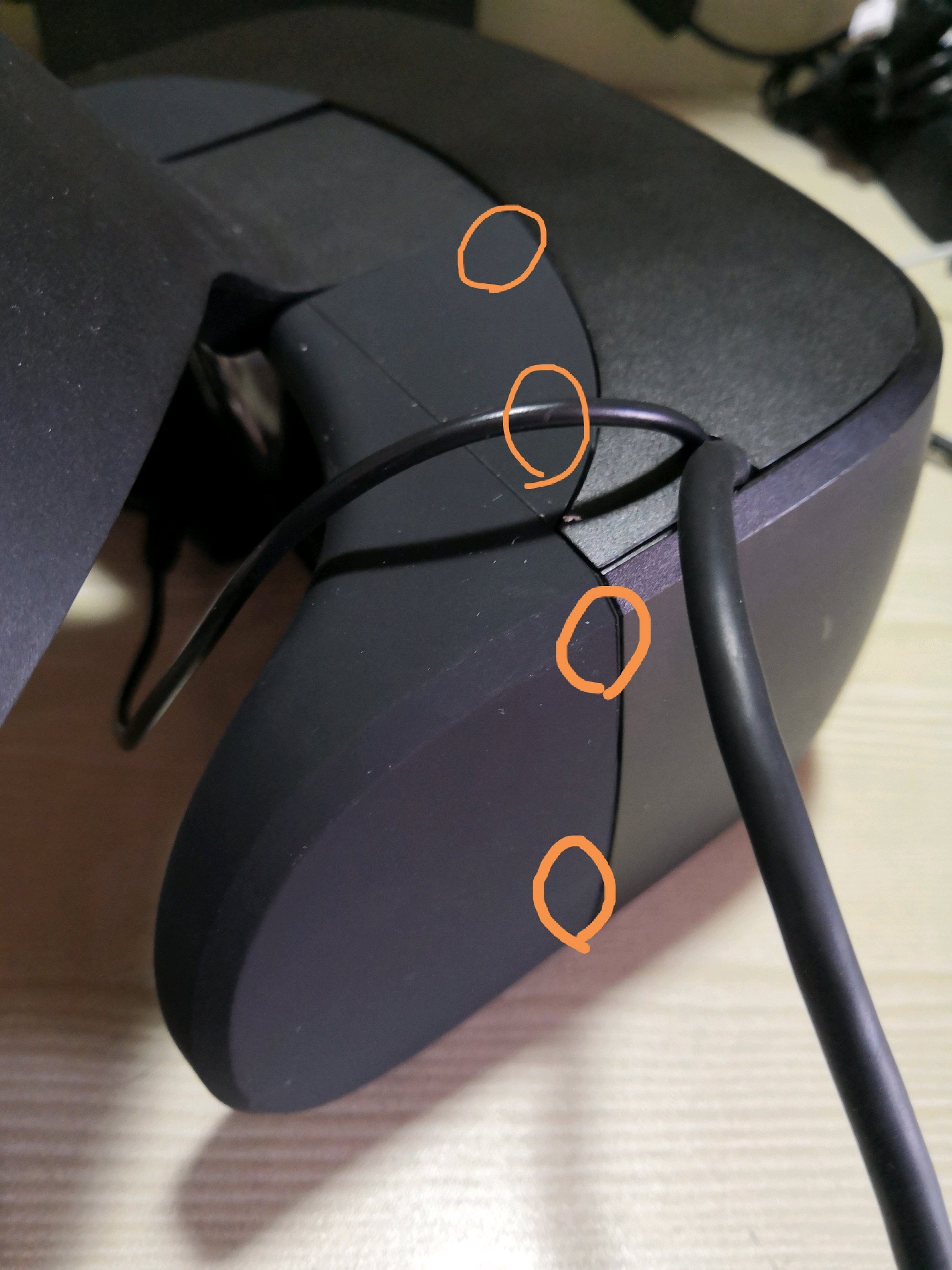

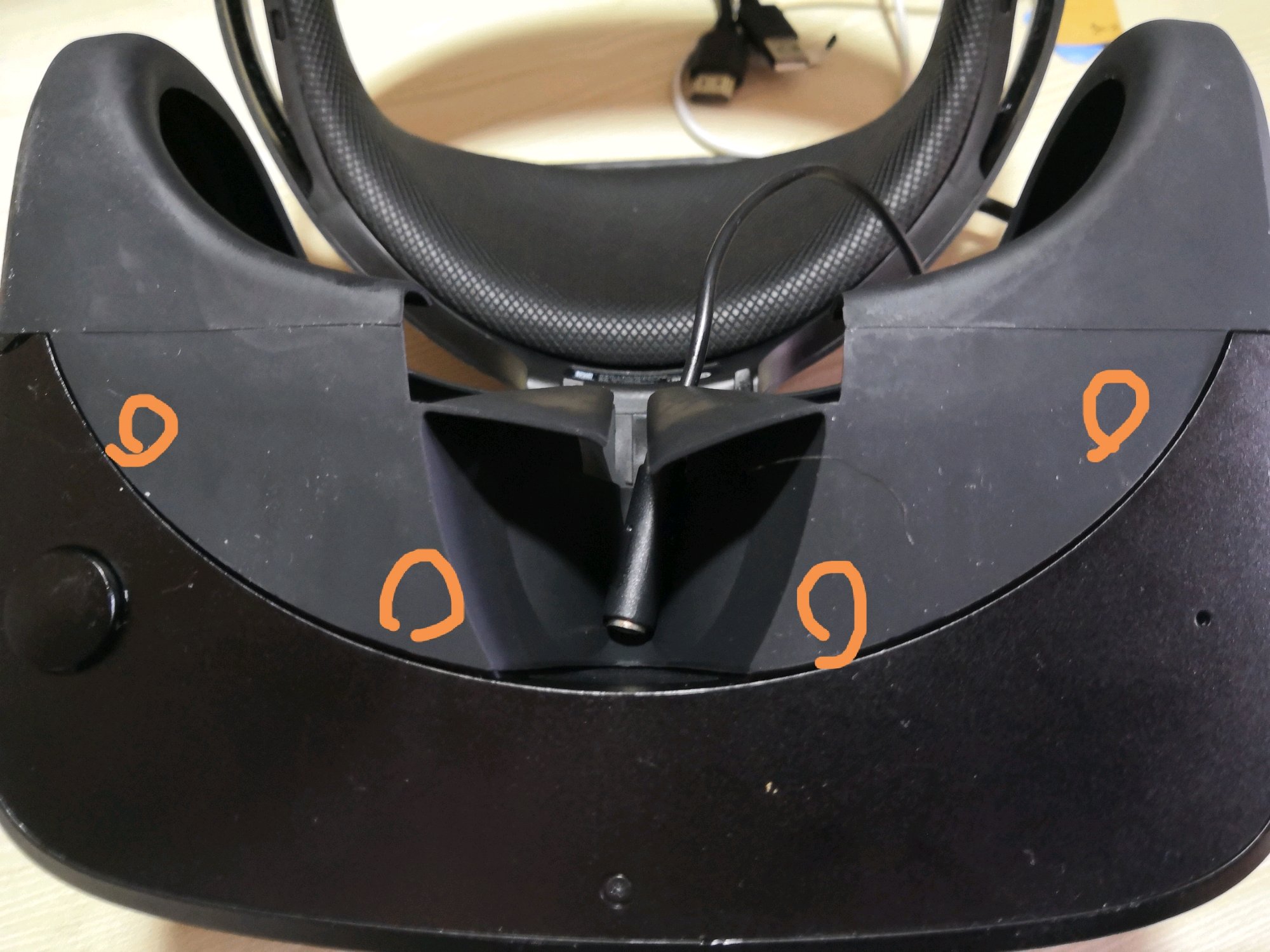

注意一下这两条缝，不要拆
2019年03月23日 05点03分 7
level 5
samarange 楼主

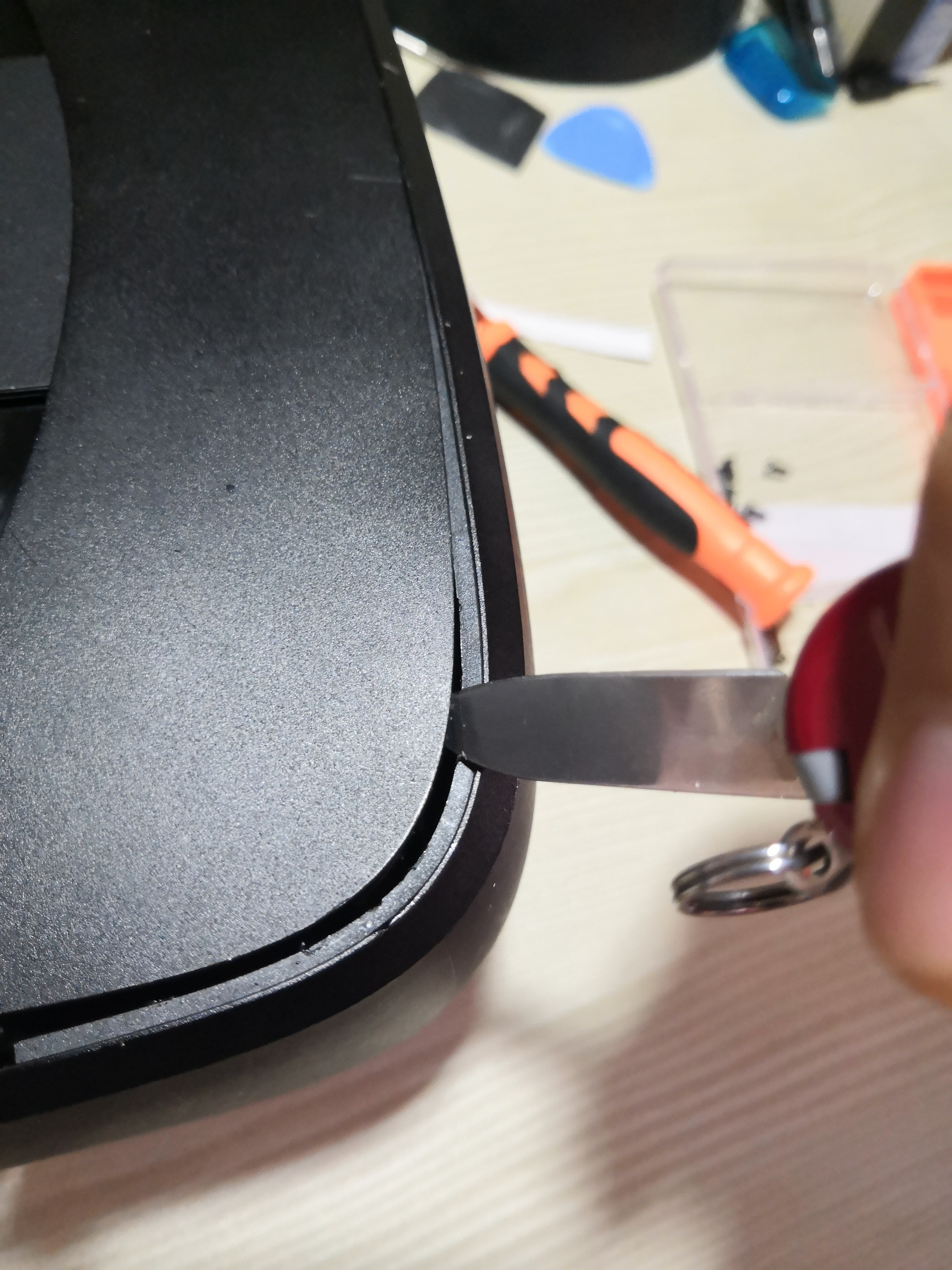

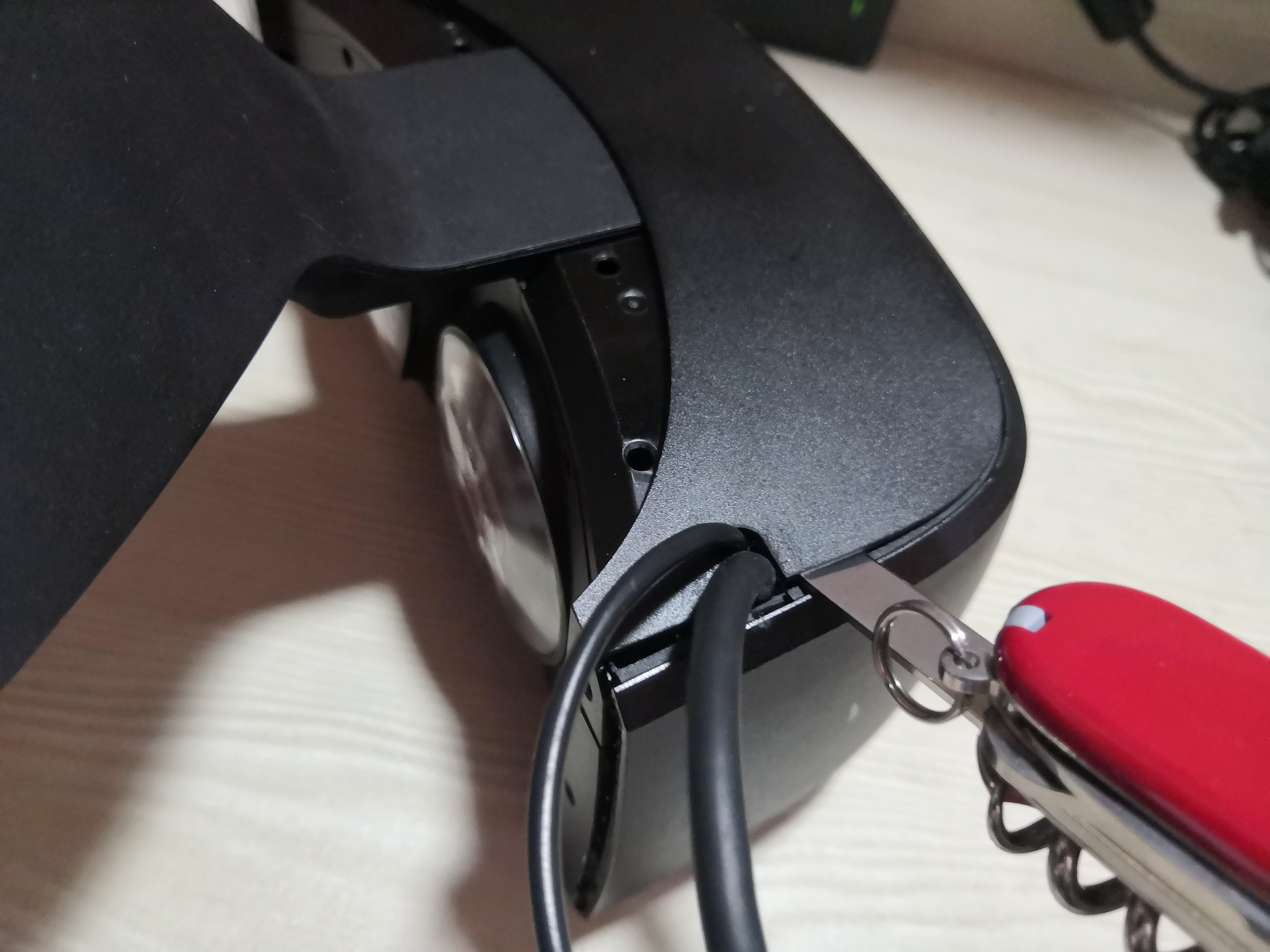

把其中一边拆开后，从顶部和底部顺着拆卡扣
2019年03月23日 06点03分 8
level 5
samarange 楼主

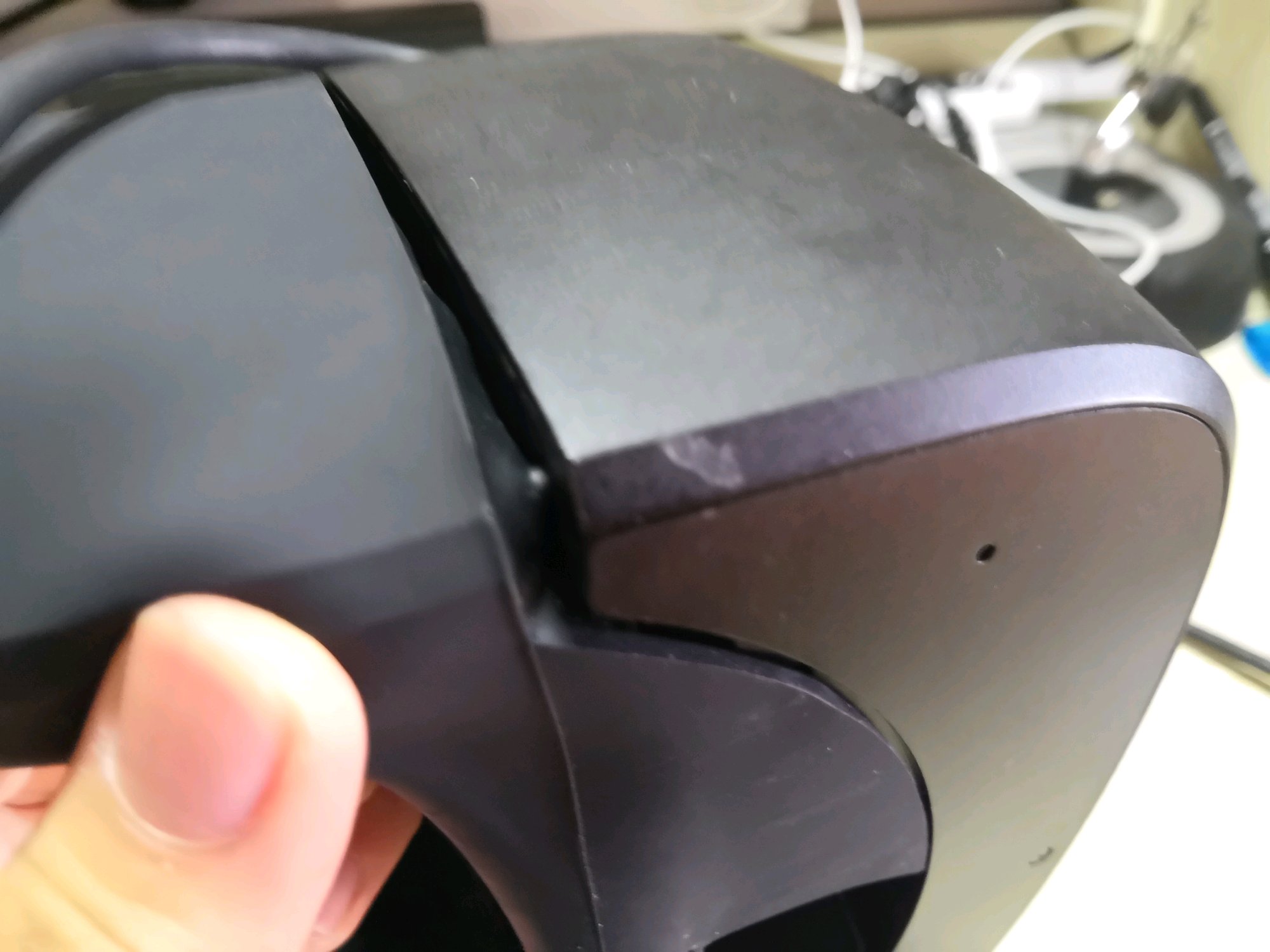

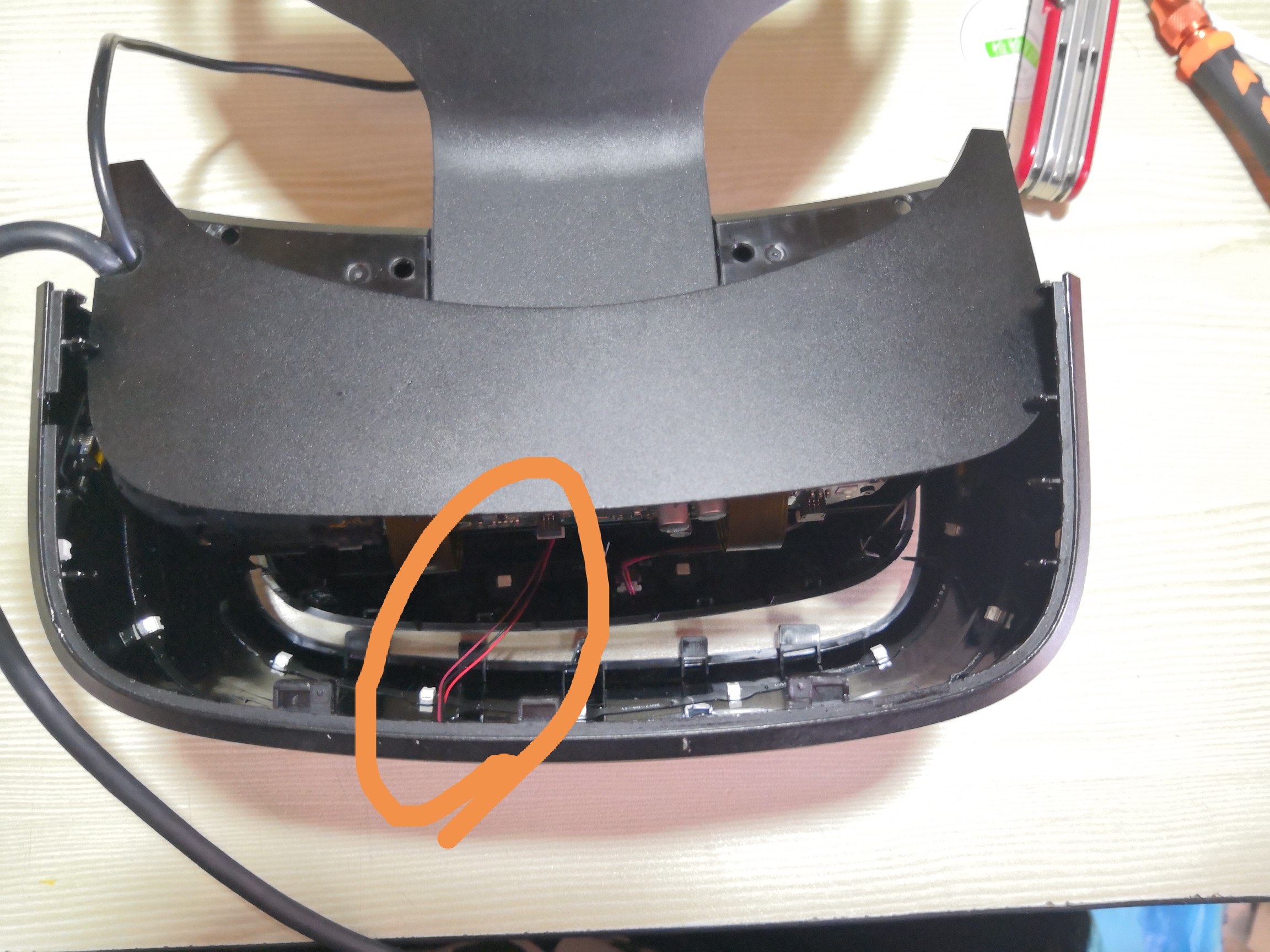

再从另一边开始拆，注意上下同时拆。然后！卡扣拆开后千万不要直接把壳子拿下来！因为定位器排线是连在壳子上的！
2019年03月23日 06点03分 9
level 5
samarange 楼主
对于这根排线，像我这样推一下就可以了
2019年03月23日 06点03分 10
level 5
samarange 楼主

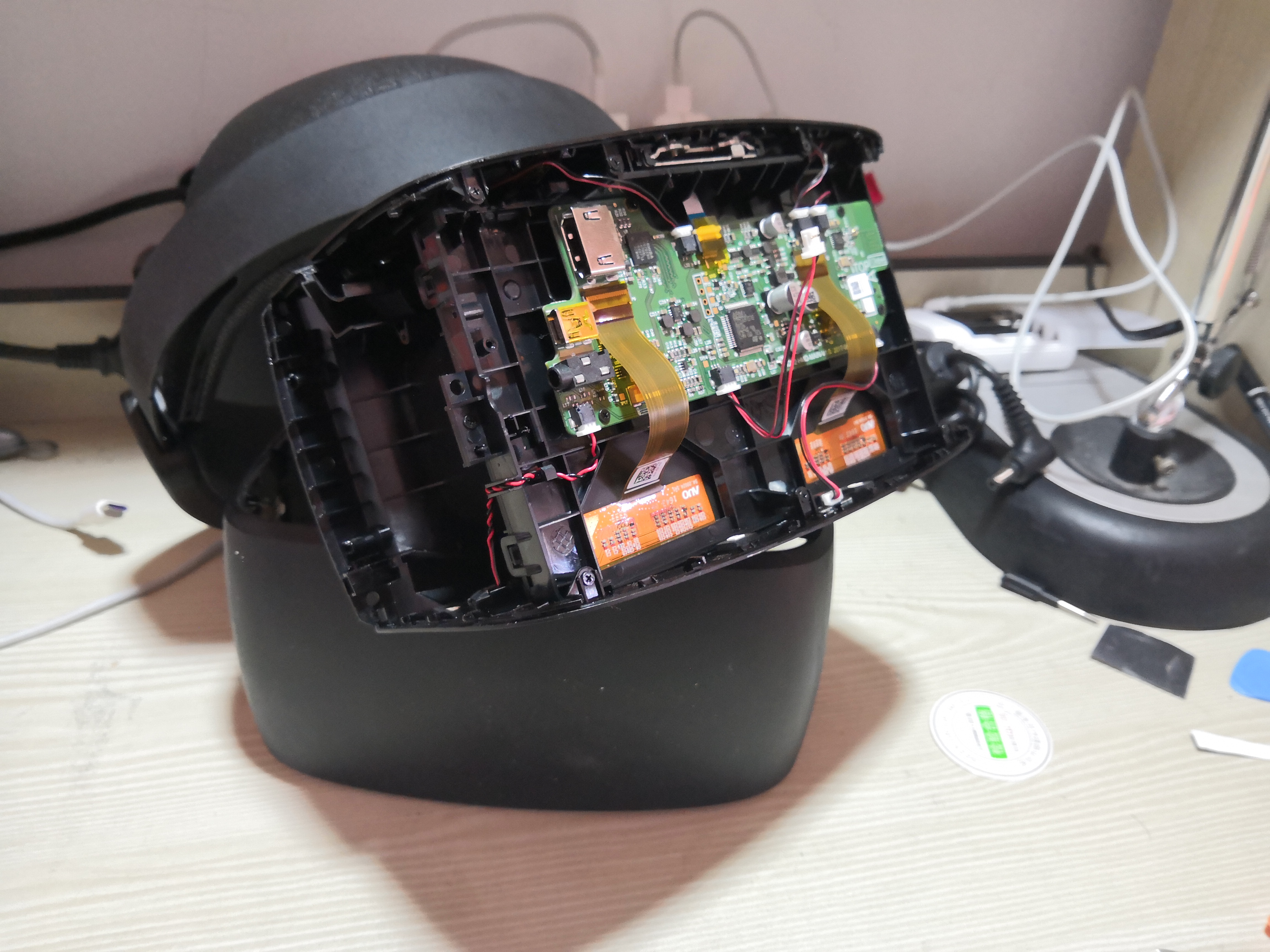

好了这样机子的电路板就彻底露出来了。顺便拍一下壳子上的定位器[你懂的]
2019年03月23日 06点03分 11
level 5
samarange 楼主
这里有一个线的固定扣，把三个螺丝拧下来
2019年03月23日 06点03分 12
level 5
samarange 楼主
注意这里也有一个固定扣，把螺丝拧下来
2019年03月23日 06点03分 13
level 5
samarange 楼主
顺着HDMI接头把三个头都拔下来，这个卡扣不要硬掰，捋下来就行
2019年03月23日 06点03分 14
level 5
samarange 楼主
好了到这里拆解环节就结束了，拍一张[滑稽]
2019年03月23日 06点03分 16
