市电自激半桥! 输入240V交流电！无任何芯片！参数按照图中做的就行了，唯一需要注意的是T1，需要注意一下同名端（图中同名端的点都在上侧），这个是节能灯磁环，这个磁环的B-H曲线直接影响开关频率。另外主变压器的初级电感在5-10mH左右，变压器要EE35以上的尺寸。如果穷的话C1-C3可以省略。R4的话一定需要用大功率电阻，最好10w水泥电阻，发热比较大的。
电路的开关频率在240V下大约50kHz，随输入电压变化不大，完全与负载电压功率无关。可以做高压和低压电源，就看变压器怎么设计了。功率可以1kw。窝当年实验的是带了10个50w的12v卤素灯（变压器次级未整流），完全无压力。

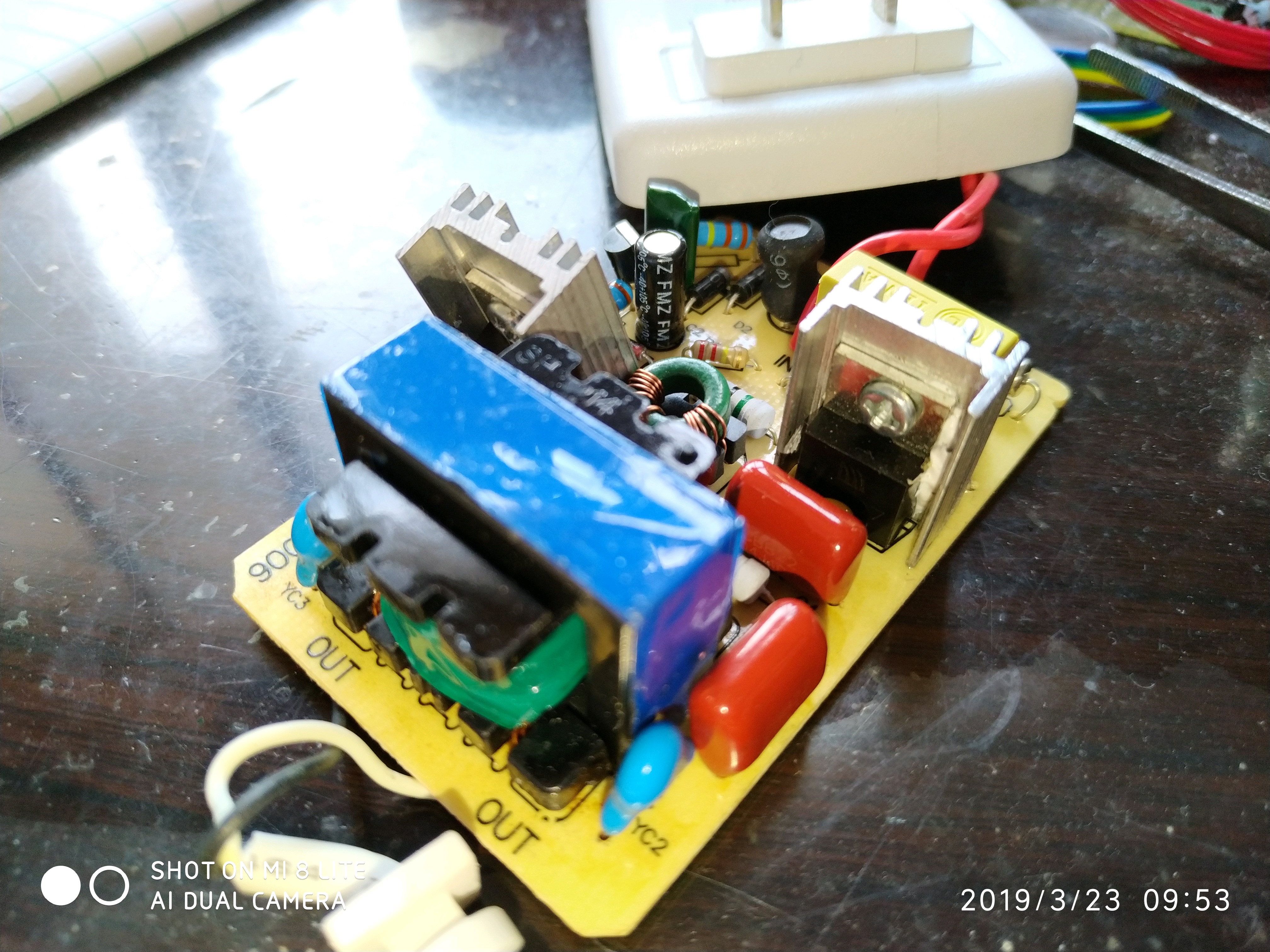

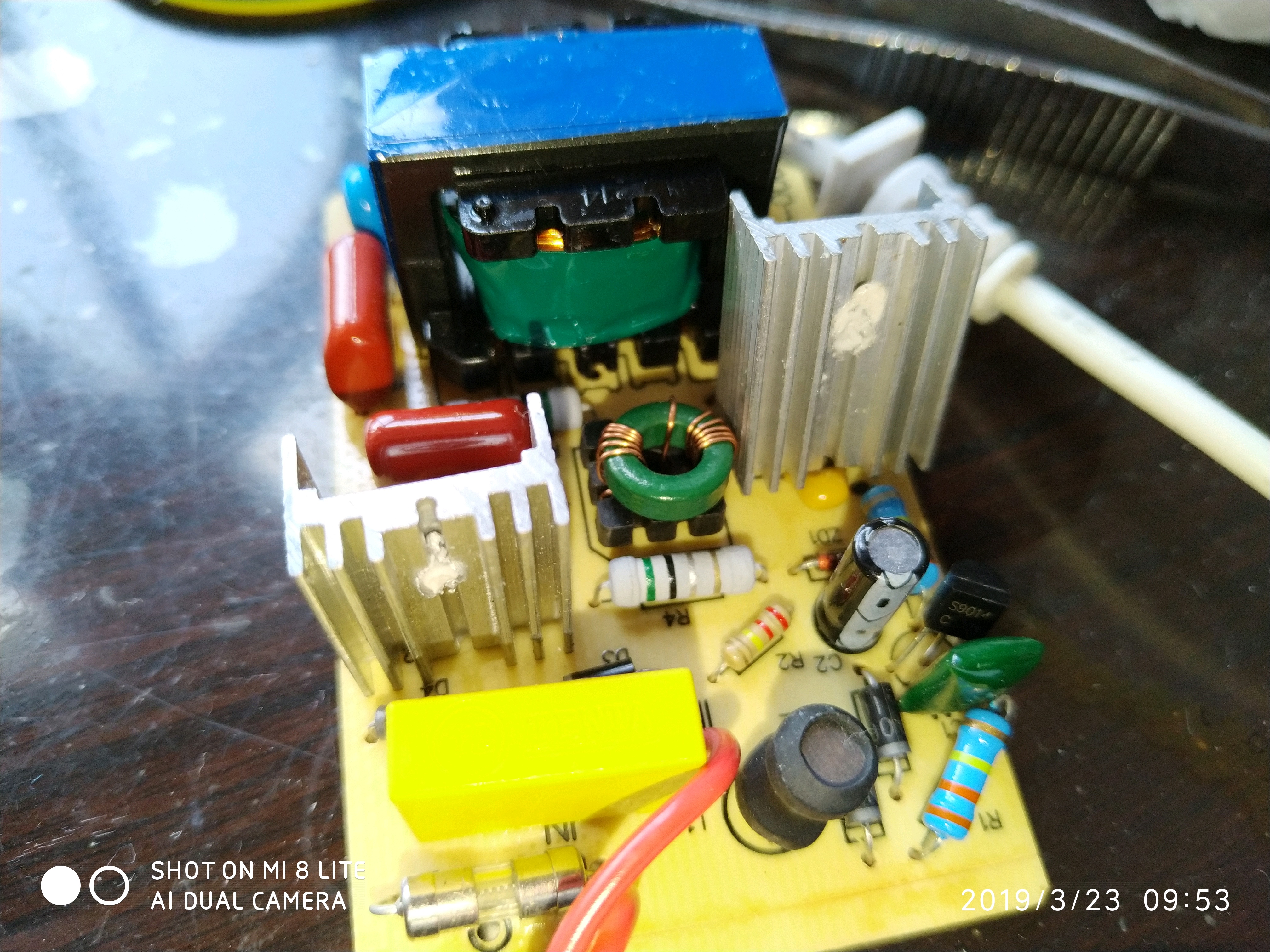

只能找到当年的驱动板了，因为是2012年初做的东西 图片不太好找了QAQ
有仿制成功的同学在下面留言哦~

电源网dalao

同款

发热大吗

又有去买SiC管子的理由了

窝抽时间想重新设计下这个电路
现在是R4和T1初级一起决定开关频率的，R4的作用其实是提供压降来让T1在合适的时间饱和来决定开关频率的。
重新脑洞了下，如果主变压器初级电压的分压直接加到T1上（比输入电压低多了，十几V级别的），也可以达到同样的效果：
有兴趣的同学可以实际做一下 怕炸的第一次上电先在220v上串一个100w-1kw的白炽灯 如果灯泡不亮说明没有短路 测一下次级绕组电压确认开关频率在40-70k之间之后 可以直接上市电
