大神们，三桩承台怎么利用轴线放线
施工员吧
全部回复
仅看楼主
level 4
邂逅2013 楼主
如题，等边三桩承台和等腰三桩承台分别怎么利用轴线来放线
2019年03月15日 10点03分 1
level 10
白衬衫黄昏色
这样的？
2019年03月15日 11点03分 2
龙卷风0514
[大拇指][惊讶]厉害了
2019年03月17日 14点03分
level 4
邂逅2013 楼主
是的
2019年03月15日 11点03分 3
白衬衫黄昏色

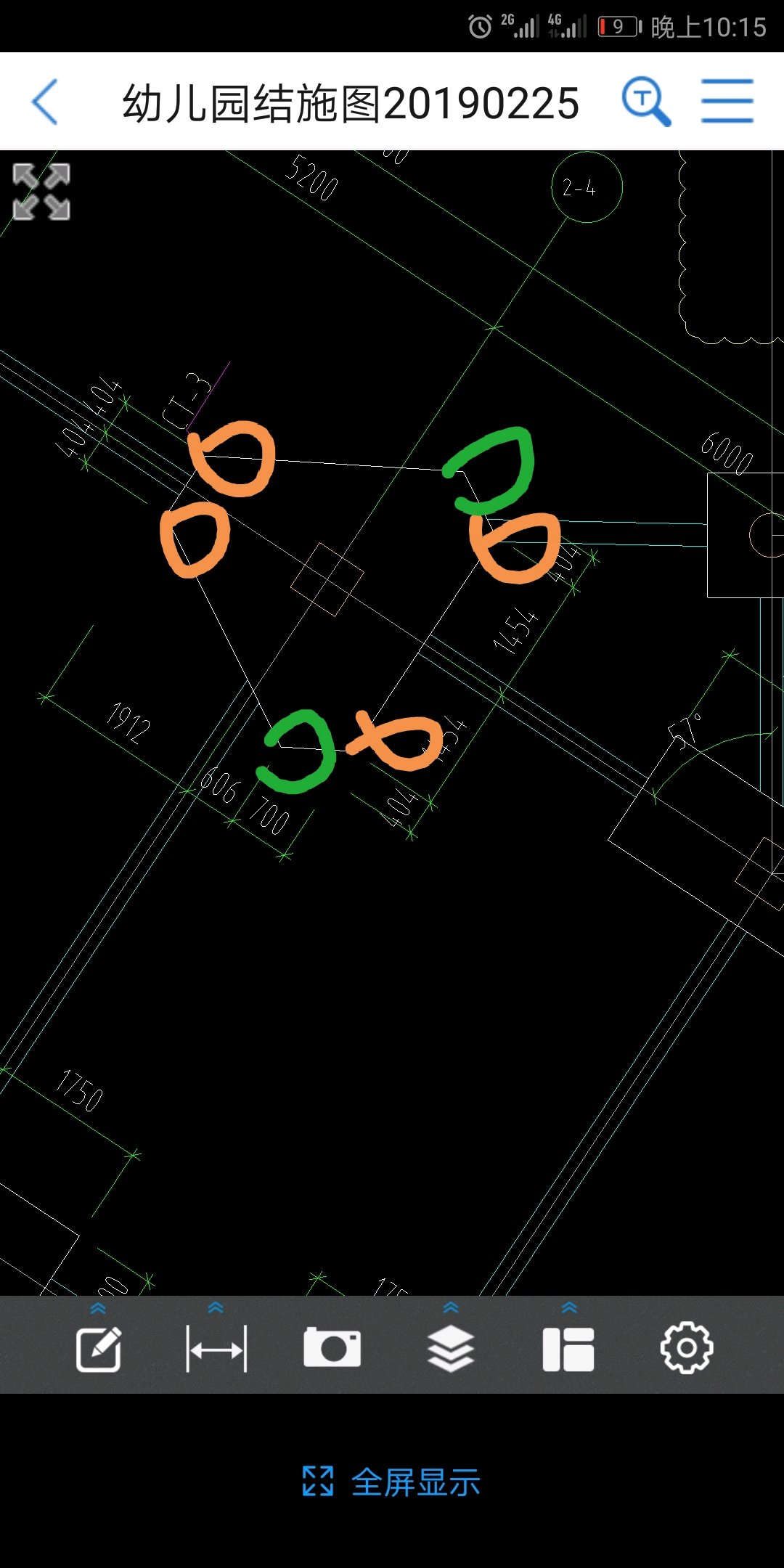

你应该可以确定两条轴线交于中心点的，用这俩轴线，可以放出四个点，最后两个点，从轴线分尺寸取交点，就是六个点，连起来，就很好看，图中那个就是我放的
2019年03月15日 14点03分
白衬衫黄昏色
两条轴线交于中心点，按图纸可直接分出四个点，在从轴线分两个尺寸取交点就OK
2019年03月15日 14点03分
邂逅2013
@白衬衫黄昏色 能具体点吗，我从轴线只能引出两条边线，一个点也找不到
2019年03月15日 14点03分
白衬衫黄昏色
@邂逅2013 你在看看，不知道这样还能懂不
2019年03月15日 14点03分
level 10
白衬衫黄昏色
2019年03月15日 14点03分 4
level 10
白衬衫黄昏色
粉色那四个点可以直接分尺寸分出来，绿色的从一个轴线分尺寸，分两个点连起来，再从另一个轴线分，连起来，得到两个绿点
2019年03月15日 14点03分 5
邂逅2013
这个看懂了
2019年03月16日 10点03分
圈圈终结者乐园
[喷]什么是分尺寸
2020年10月28日 06点10分
文兴涛08
如图纸上无尺寸标记的话，，需要自己标记吗？
2021年07月09日 00点07分
level 9
搬砖工程师😢
不会全站仪吗
2019年03月17日 14点03分 6
邂逅2013
这边不用全站仪。打桩有桩基公司放线。
2019年03月17日 14点03分
level 9
搬砖工程师😢
承台也用全站仪啊，我这边和你那一样承台，我都全站仪放，快的很
2019年03月17日 23点03分 7
level 10
三颗残牙🍭
经纬仪吧，角度加距离就放了
2019年03月21日 15点03分 8
level 6
太阳下来单挑
。。。我们直接挖机挖一兜子就差不多了
2020年03月02日 07点03分 9
level 1
ABC天助我成
非常好
2020年12月15日 21点12分 10
